7 klíčových konstrukčních výzev u desek plošných spojů pro optické datové spojení dronů

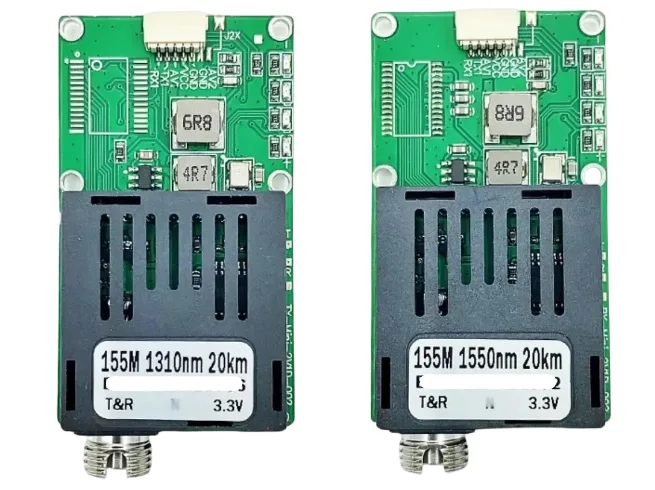

Deska plošných spojů pro optické datové spojení dronu je elektrooptický převodní engine, který je středem každého komunikačního řetězce UAV s optickým kabelem. Převádí elektrické signály z letového počítače na modulované laserové světlo pro přenos po optických vláknech a provádí zpětnou konverzi příchozích optických signálů – přeměňuje přijaté fotony zpět na elektrická data, se kterými může procesor pracovat. Každá další deska v systému tetheringu – řídicí jednotka cívky, elektronika pouzdra, pozemní stanice – závisí na tom, že tato jedna součástka provádí konverzi s dostatečnou přesností, aby celé spojení splňovalo cílové hodnoty rychlosti přenosu dat, latence a bitové chybovosti.

Návrh desek plošných spojů s optickým datovým spojením je náročný kvůli koexistenci nekompatibilních signálových prostředí na jedné desce: gigabitové diferenciální signály z FPGA, přesný analogový obvod pro řízení laseru citlivý na šum na úrovni mikrovoltů, nízkošumový vstupní obvod fotodetektoru pracující na hranici své citlivosti a více výkonových domén, které musí být od sebe navzájem izolovány a zároveň sdílet kompaktní substrát.

Získejte cenovou nabídku na desku plošných spojů pro optické datové spojení

Systémová role a tok signálu

Deska optického datového spojení se nachází na rozhraní mezi digitálním subsystémem bezpilotního letounu a optickým vláknem. Její poloha v řetězci dat určuje rozpočet integrity signálu pro vše proti proudu i po proudu: ať už transceiver dosáhne jakékoli optické výkonové rezervy, jakékoli časové chvění, které SerDes zavede, jakékoli BER, které generuje obvod pro obnovu hodin – tyto parametry omezují to, co pozemní stanice dokáže obnovit.

Tok signálu na přenosové cestě: FPGA generuje diferenciální data LVDS nebo CML rychlostí linky → SerDes serializátor převádí paralelní data na vysokorychlostní sériový tok → laserový budič transceiveru moduluje laserovou diodu → vlákno přenáší optický výkon do pozemní stanice. Přijímací cesta to zrcadlí: vstupní optický výkon → fotodetektor → transimpedanční zesilovač → omezující zesilovač → CDR (obnova hodin a dat) → FPGA deserializátor → paralelní data do procesoru.

Deska musí v prostředí bezpilotního letounu zvládat toto vše: vibrace v rozsahu 10–2000 Hz, teplotní výkyvy od −20 °C ve výšce do +60 °C na přímém slunci, otřesy konektoru při přistání a chronické omezení hmotnostních rozpočtů měřených v gramech. Tyto požadavky ovlivňují každé rozhodnutí od výběru transceiveru až po výběr materiálu desky plošných spojů. Systém desek plošných spojů pro upevnění dronů klade další mechanická omezení na orientaci konektorů a tvar desky.

Výběr transceiveru: SFP, pájený TOSA/ROSA a zakázkový

Rozhodnutí o výběru transceiveru má více následných důsledků než jakákoli jiná volba v návrhu desky optického datového spojení. Určuje typ konektoru, geometrii klece, rozměry, tepelnou cestu, napájecí rozhraní a – což je zásadní – zda ​​je možná výměna v terénu.

U zásuvných konstrukcí SFP/SFP+ je výběr klece důležitý i mimo elektrické rozhraní. Těsnění EMI, přídržná síla a odolnost proti vibracím se u jednotlivých výrobců klecí liší. Klece s leteckou certifikací a zajišťovacími mechanismy jsou vhodné pro jakékoli bezpilotní letadlo, které podstupuje významné manévrování. Klec by měla být tepelně spojena s deskou plošných spojů pomocí tepelných prostupů do měděného odlitku, nikoli by měla být ponechána konvekci ve vzduchu.

Pájené konstrukce TOSA/ROSA eliminují mechanickou složitost klece, ale vyžadují, aby konstruktér přímo definoval elektrické rozhraní k laserovému budiči a TIA. Výhodou je snížení hmotnosti o 3–6 g a eliminace citlivosti klece na vibrace – což je relevantní pro platformy, kde je důležitá integrita konektoru při vibracích.

Integrita vysokorychlostního signálu při rychlosti 10 Gb/s

Při rychlosti 10 Gb/s je jednotkový interval 100 ps. Přechod přes rozhraní, který přidává 15 ps asymetrie zpoždění mezi diferenciálním párem, měřitelně zhoršuje rozevření oka. Směrovací rozhodnutí, která by byla přijatelná při rychlosti 1 Gb/s, vedou k marginálním spojům při rychlosti 10 Gb/s a k selhání přerušení při 25 Gb/s. Deska optického datového spoje je místem, kde musí být disciplína integrity signálu nejpřísnější v celém rozsahu. PCB dronu zásobník.

Řízení diferenciální impedance: 100 Ω ±10 % pro hostitelské rozhraní SFP/SFP+ (požadavek IEEE 802.3). Dosaženo řízenou geometrií tras – typicky trasy 100 µm s roztečí 100 µm u FR-4, menší u materiálů s nízkými ztrátami. Každý přechod vrstev vyžaduje referenční návratový kanál do 200 µm od každého signálového kanálu.

Prostřednictvím správy pahýlů: Na deskách silnějších než 1.6 mm vytváří prostup skrz celou vrstvu desky pahýl pod signálovou vrstvou, který rezonuje v rozsahu 10–20 GHz a způsobuje vložné ztráty a odrazy. Zpětné vrtání odstraňuje pahýl do vzdálenosti 125 µm od signálové vrstvy. Pro velkoobjemovou výrobu slepé nebo zapuštěné prostupy pahýl eliminují už ze své podstaty – prostup existuje pouze mezi vrstvami, které potřebuje propojit. Volba mezi zpětným vrtáním a slepými/zapuštěnými prostupy závisí na tloušťce desky, objemu a cenové toleranci.

Přiřazení vrstev: Vysokorychlostní diferenciální páry veďte na vrstvách páskového vedení (vnitřní vrstvy mezi referenčními rovinami) spíše než na mikropáskové vedení. Páskové vedení má symetrické rozložení zpětného proudu a je stíněno před vyzařovaným emisemi. Nikdy neveďte pár 10G vedle napájecí roviny – nespojitost impedance v místě, kde se rovina rozděluje nebo mění napětí, vytváří odrazy, které otevírají oči.

Střídavá vazba: Specifikace SFP+ vyžaduje střídavé propojení na straně hostitele, 100 nF v pouzdře 0402, umístěné do 5 mm od kontaktních plošek SFP+. Jsou vyžadovány kondenzátory s nízkým ESL – standardní vícevrstvá keramika v dielektriku X5R/X7R. Vazební kondenzátory slouží také jako stejnosměrný blok, který zabraňuje toku laserového předpětí do SerDes FPGA.

U návrhů založených na FPGA vyžadují zvláštní pozornost diferenciální páry opouštějící zónu rozvětvení FPGA BGA. Pole propojení BGA vytvářejí diskontinuitu kapacitního zatížení. Konstruktér si musí vybrat mezi směrováním přes pole propojení (přijatelné, pokud je pole řídké) nebo směrováním kolem něj (nezbytné pro hustá pole). V obou případech je vyžadována shodná délka do 50 µm mezi stopami P a N každého páru od kontaktní plošky BGA k kontaktní plošce klece SFP. HDI PCB Přístup s použitím mikroprochodů snižuje obavy z pahýlů propojek a zároveň umožňuje těsnější rozvětvení BGA.

Návrh laserového napájecího zdroje

Preferovaná architektura: spínaný měnič poskytuje mezilehlou sběrnici (3.3 V nebo 5 V), následovanou vyhrazenými nízkošumovými LDO pro každou napěťovou sběrnici transceiveru. Feritová korálek s vysokou impedancí v pásmu 100 MHz–1 GHz izoluje vstup LDO od výstupu spínaného měniče. Výstup LDO se připojuje k transceiveru přes filtr: 22 µF keramický filtr + 100 nF bypass + 100 pF vysokofrekvenční oddělení, vše do 3 mm od napájecích pinů modulu.

Napěťové domény transceiveru: standardní SFP moduly vyžadují 3.3 V až do 1 A. SFP+ moduly mohou vyžadovat samostatné napájení 3.3 V a napájení 1.8 V pro interní logiku. Obě napájení musí být seřazena – logika před výkonovým zesilovačem – podle sekvence zapnutí uvedené v datovém listu modulu. Nesprávné sekvenování poškozuje laserové ovladače. Sekvencování je implementováno hardwarem (obvody zpoždění RC nebo specializovaný integrovaný obvod sekvenceru) spíše než aby se spoléhalo na pořadí spouštění softwaru, které je v scénářích obnovy po chybě nespolehlivé.

Zpětný proud do země si zaslouží stejnou pozornost jako napájení. Zpětná cesta proudu do země musí být přímým, nízkoimpedančním spojením se zemí integrovaného obvodu vysílače. Jakákoli indukčnost ve zpětné cestě zvyšuje efektivní impedanci laserového budiče a snižuje šířku pásma modulace. Použijte pevný měděný polygon přímo pod laserovým budičem, připojený k zemní rovině přes několik průchodů, spíše než směrovanou zemnící stopu.

Přijímací cesta a vstupní část fotodetektoru

Přijímací cesta začíná na pinech RD± klece SFP (nebo na elektrickém výstupu ROSA) a končí na diferenciálním vstupu FPGA SerDes RX. Signálový řetězec je: fotodetektor → TIA (transimpedanční zesilovač, uvnitř modulu) → omezující zesilovač → CDR → vstup FPGA. V zásuvných architekturách SFP jsou TIA a omezující zesilovač uvnitř modulu a konstruktér musí poskytnout pouze čistou diferenciální cestu vázanou na střídavý proud k FPGA. V návrzích založených na ROSA může být TIA externí součástí na desce plošných spojů.

Citlivost přijímače pro typický SFP modul je minimálně −22 dBm. Při 10G (SFP+) je pro optiku SR typická hodnota −9.9 dBm. Rozsah optického výkonu – vysílací výkon mínus všechny optické ztráty (vlákno, konektory, spoje) mínus minimální citlivost příjmu – představuje rezervu linky. Pro aplikaci tetheru o délce 1 km se ztrátou vlákna 0.4 dB/km a dvěma konektory s únikem 0.3 dB každý je celková optická ztráta pod 2 dB – což je v rámci rozpočtu více než 12 dB typické optiky SFP+.

Rozvržení desky plošných spojů přijímací cesty musí minimalizovat diferenciální zkreslení a kapacitní zatížení drah RD±. Jakákoli asymetrie mezi stopami P a N se promítá do časového zkreslení na vstupu FPGA, což snižuje otevírání oka. Vyhněte se umisťování průchodů nebo změn topologie na jednu stopu páru bez odpovídající změny na druhou. CDR v SerDes FPGA může tolerovat určité chvění, ale ne neomezeně – fyzická vrstva musí dodávat čisté signály, aby CDR zůstal uzamčen v celém rozsahu provozních teplot.

Diagnostické monitorování DDM

Moduly SFP/SFP+ implementují digitální diagnostické monitorování (DDM, nazývané také digitální optické monitorování nebo DOM) podle standardu SFF-8472. Rozhraní I2C na adrese 0x51 poskytuje zpětné odečítání v reálném čase: vysílacího výkonu laseru (dBm), přijímaného optického výkonu (dBm), laserového předpětí (mA), teploty modulu (°C) a napájecího napětí (V). Každý parametr má softwarově konfigurovatelné prahové hodnoty alarmu a varování.

Data DDM nejsou užitečná jen pro diagnostiku v terénu – umožňují i ​​prediktivní údržbu. Rostoucí laserový předpětí při stabilním vysílacím výkonu indikuje stárnutí laseru (budič kompenzuje sníženou účinnost). Klesající přijímaný optický výkon při stabilním vysílacím výkonu indikuje degradaci optického vlákna nebo konektoru. Sledování těchto trendů v průběhu letových hodin umožňuje operátorům naplánovat údržbu dříve, než se z marginálního spoje stane selhávající spoj.

Sběrnice I2C pro DDM musí být pečlivě směrována. Piny I2C modulu SFP+ jsou na logickém napětí 3.3 V. Pokud je I2C FPGA nebo mikrokontroléru na jiném napětí, je nutný převod úrovní. Sběrnice by měla mít pull-up rezistory na 3.3 V (obvykle 4.7 kΩ) a neměla by sdílet sběrnici I2C s jinými zařízeními, která by mohla způsobit závady a způsobit nesprávnou konfiguraci modulu. Monitorovací protějšek na straně země běží na... PCB pouzdra z optických vláken, což umožňuje end-to-end přehled o stavu spojení z obou konců současně.

Plánování vrstev a impedance

Šestivrstvý stack je minimum pro desku optického datového spojení s rychlostí 10 Gb/s s dostatečnou integritou signálu a distribucí napájení. Osmivrstvý stack je vhodnější pro konstrukce s hustým směrováním BGA, více napájecími doménami nebo společně umístěnými analogovými a digitálními obvody.

Typické 6vrstvé uspořádání: Vrstva 1 – horní komponenty a mikropáskové signály; Vrstva 2 – referenční rovina uzemnění; Vrstva 3 – vysokorychlostní páry páskových vedení (klec FPGA až SFP); Vrstva 4 – napájecí roviny; Vrstva 5 – uzemnění; Vrstva 6 – spodní komponenty a sekundární signály. Dvě zemnící roviny (L2 a L5) poskytují zpětné cesty pro vysokorychlostní signály na L3 a stíní rozvod energie na L4 před vyzařováním směrem nahoru do signálových vrstev.

Pro návrhy vyžadující řízená impedanceVýrobce musí znát dielektrickou konstantu a tloušťku každého páru prepreg/jádro, cílovou impedanci pro každou vrstvu a toleranci (±10 % pro většinu aplikací optického spojení, ±5 % pro nejnáročnější). TDR testování výrobních desek ověřuje skutečnou impedanci oproti konstrukčním cílům. Pro konzistentní výrobu je nutné specifikovat řízenou impedanci ve výrobních poznámkách – nejen nakreslit stopy ve vypočítané šířce.

Výběr materiálu nad rámec standardního FR-4 se stává relevantním při rychlostech 10 Gb/s a vyšších. FR-4 (Dk ~4.2–4.5 při 1 GHz, stoupající při nízké frekvenci) zavádí frekvenčně závislé zpoždění, které snižuje rychlost hran na dlouhých délkách. Pro délky desek delší než 100 mm při rychlosti 10 Gb/s se používají materiály s nízkými ztrátami, jako například Isola 370HR or Panasonic Megtron 6 snížit vkládací ztráty. Při rychlosti 25 Gb/s jsou materiály s nízkými ztrátami nutné, nikoli volitelné.

Tepelné řízení

Moduly SFP rozptylují energetický výkon 0.5–1.5 W v závislosti na typu a přenosové rychlosti. Moduly SFP+ rozptylují až 2.5 W. V uzavřeném krytu bezpilotního letounu s omezeným prouděním vzduchu musí být toto teplo odváděno do desky plošných spojů a poté do draku letounu, nikoli se spoléhat na konvekci.

Klec SFP poskytuje tepelné rozhraní prostřednictvím svého horního povrchu, pokud je pro to navrženo – kompatibilní tepelně vodivý materiál (TIM) mezi víkem klece a pouzdrem UAV odvádí teplo z modulu přímo do šasi. Rozhraní mezi klecí a deskou plošných spojů využívá tepelné průchodky: průměr vrtáku 0.3 mm, rozteč 1 mm, uspořádané v mřížce pod stopou klece. Vnitřní vrstva měděných odlitků shromažďuje teplo z průchodek a rozprostírá ho do stran, než dosáhne okraje desky nebo montážních bodů šasi.

U pájených součástek TOSA/ROSA menší rozměry koncentrují odvod tepla na menší plochu, což zvyšuje lokální tepelný odpor. Pole propojení pod pájenou optikou vyžaduje menší rozteč (0.6 mm) a větší měděné kontakty pro kompenzaci. Teplota spoje musí být ověřena oproti maximální specifikaci součástky v celém rozsahu provozních teplot – kombinace okolní teploty na hladině moře a samoohřevu se může přiblížit limitům rychleji, než konstruktér očekává.

Tepelná simulace je pro tuto desku opodstatněná: 2D tepelný model zobrazující rozložení teploty na desce při maximálním rozptylu a maximální okolní teplotě trvá několik hodin a může zabránit návratu k rozvržení v pozdních fázích programu. Návrh desky plošných spojů fáze je ten správný čas pro odhalení tepelných problémů, nikoli během zkoušek vlivů na životní prostředí.

Výroba, montáž a testování

Řízená impedance s ověřením TDR je povinným požadavkem na výrobu optických datových spojových desek s rychlostí 10 Gb/s. Výrobce měří skutečnou impedanci trasy na kuponech z každého panelu a poskytuje dokumentaci – nejen prohlášení, že byl pokus o řízenou impedanci proveden. Toleranční shlukování ve FR-4: ±10 % je dosažitelné; ±5 % vyžaduje prvotřídní materiál a přísnější kontrolu procesu.

Sestavení BGA pro FPGA součástky vyžaduje:

• Tisk pájecí pastou s poměrem clony šablony odpovídajícím rozteči – obvykle rozteč 0.8 mm. BGA používá průměr clony 0.45 mm na šabloně 0.15 mm.
• Profil přetavení odpovídající specifikaci dodavatele BGA – typicky náběhová teplota do prohřátí při 150–170 °C, následovaná prohřátím a následným náběhem do vrcholu při 240–250 °C
• Rentgenová kontrola všech spojů BGA pro ověření reflow a detekci přemostění nebo dutin
• Akustická mikroskopie pro aplikace třídy 3 k detekci podpovrchového dutin

Sestavení klece SFP vyžaduje před přetavením kontrolu koplanarity klece – klec, která se na desce plošných spojů kymácí, nebude spolehlivě připájet všechny zemnicí piny a bude způsobovat rezonance v těsnění EMI. Upevňovací klipy klece musí zachytit modul specifikovanou silou pro zasunutí a vysunutí; opotřebované klece z manipulace během uvádění do provozu by měly být před finální montáží vyměněny.

Funkční test optické datové linkové desky: připojte optickou smyčku (výstup TX → atenuátor nastavený pro simulaci rozpočtu linky → vstup RX), aplikujte PRBS vzorec při rychlosti linky a změřte BER ve statisticky platném intervalu. BER pod 1×10⁻¹² s 3 dB dodatečného útlumu nad rámec rozpočtu linky potvrzuje dostatečnou rezervu. Highleap poskytuje výroba s řízenou impedancí a precizní montáž pro optické datové spojové desky s plnou sledovatelností dokumentace.

Varianty designu specifické pro platformu

Komerční sledovací tether: SFP+ s rychlostí 10 Gb/s, zásuvný pro servis v terénu, standardní FR-4 s možností zadního vrtání, 6vrstvý stack, monitorování DDM pomocí mikrokontroléru. deska s optickými vlákny pro drony V této kategorii dobře poslouží komerčně dostupná optika SFP+ se standardními klecovými sestavami.

Vláknem naváděná jednorázová platforma: Pájené dle TOSA/ROSA, certifikace spolehlivosti pro jednorázové použití (funkční test plus zapálení, není vyžadován konformní povlak), nákladově optimalizovaný počet vrstev. řídicí deska UAV s optickým naváděním vyžaduje, aby deska optického datového spojení spolehlivě fungovala od začátku do konce mise v okolním prostředí – obvykle 30–90 minut – bez průběžného diagnostického monitorování potřebného u opakovaně použitelných platforem.

Platforma pro obranné ISR: Polyimidový substrát, sestava IPC třídy 3, konformní povlak, environmentální kvalifikace MIL-STD-810, potenciálně zakázkový transceiver pro nezávislost dodavatelského řetězce. Podrobné požadavky pro tuto kategorii jsou uvedeny v DPS pro vojenské drony s optickými vlákny kontextu.

FPV závody/blízké vzdálenosti: Dostatečný 1 Gb/s SFP, priorita lehké konstrukce, kratší tether znamená nižší rozpočet na optické ztráty, což umožňuje použití multimódového vlákna a 850 nm VCSEL transceiverů (nižší náklady, vyšší výkon, menší citlivost na vlnovou délku). PCB s optickými vlákny FPV drony představuje designovou filozofii této kategorie.

Ve všech variantách deska optického datového spojení interaguje s Deska cívky optických vláken přes kabel tether – řízení napětí a dávkování desky cívky přímo ovlivňuje integritu vlákna, a tím i rozpočet optického výkonu, který musí deska datového spojení zvládnout.

Nejčastější dotazy

Jaké jsou typické datové rychlosti pro současné optické kabelové systémy UAV?
Nasazené komerční systémy obvykle používají rychlost 1 Gb/s (SFP) nebo 10 Gb/s (SFP+). Vícekamerové 4K sledovací drony přenášející více nekomprimovaných streamů vyžadují minimálně 10 Gb/s. Pokročilé programy přecházejí na 25 Gb/s na dráhu pomocí QSFP28 nebo vlastních rozhraní VCSEL-array. Starší tetherované systémy používaly 100–400 Mb/s; většina nových návrhů tyto rychlosti vynechává ve prospěch standardů 1G nebo 10G s dostupnými ekosystémy komponent.

Zvládne deska více současných video streamů?
Ano – FPGA multiplexuje streamy do optického kanálu. Tři nekomprimované streamy 1080p60 vyžadují přibližně 9 Gb/s, což se vejde do 10Gb/s spojení s rezervou. Tři streamy 4K30 vyžadují kompresi nebo přechod na 25 Gb/s. Role FPGA v agregaci streamů je oddělená od funkce fyzické vrstvy desky optického datového spojení, ale FPGA a optický transceiver sdílejí stejnou desku a jejich uspořádání spolu interaguje.

Co určuje maximální délku úchytu pro daný design desky?
Rozpočet optického spojení: vysílací výkon (typický SFP+ −1 až +3 dBm) mínus ztráty konektoru (0.3–0.5 dB na kus) mínus útlum vlákna (0.35 dB/km při 1310 nm) mínus citlivost příjmu (−9.9 dBm typicky pro SFP+ SR, −20 dBm pro LR). SFP+ LR 1310 nm s citlivostí vysílání −3 dBm a citlivostí příjmu −20 dBm poskytuje rozpočet 17 dB – což podporuje ztráty vláken přes 40 km, což daleko za hranicemi praktické aplikace tetheru. Většina omezení délky tetheru je mechanická (hmotnost vlákna a kapacita cívky), nikoli optická.

Jak vibrace ovlivňují optické rozhraní?
Zásuvné klece SFP jsou citlivé na vibrace dvěma mechanismy: modul se může v kleci uvolnit, pokud není správně zajištěna západka, a pájené spoje mezi klecí a deskou plošných spojů se mohou při dlouhodobých vibracích unavit. Klece s leteckou certifikací řeší obojí: mají silnější retenční mechanismy a těžší pole zemnících pinů. U konstrukcí, které budou podrobeny rozsáhlým vibračním testům, se vyplatí v kusovníku specifikovat klece s leteckou certifikací namísto standardních komerčních sestav klecí.
