Služby montáže desek plošných spojů s vysokým objemem a malým objemem

Highleap Electronics je společnost zabývající se výrobou a montáží desek plošných spojů (PCB). Nabízíme výrobu holých desek plošných spojů, SMT montáž, montáž do otvorů, materiály dodané zákazníkem, částečné dodávky na klíč a opakovanou malosériovou výrobu. Montáž velkých smíšených materiálů v malých objemech se často překrývá s montáží desek plošných spojů NPI a s pracovními postupy od prototypu po výrobu desek plošných spojů.

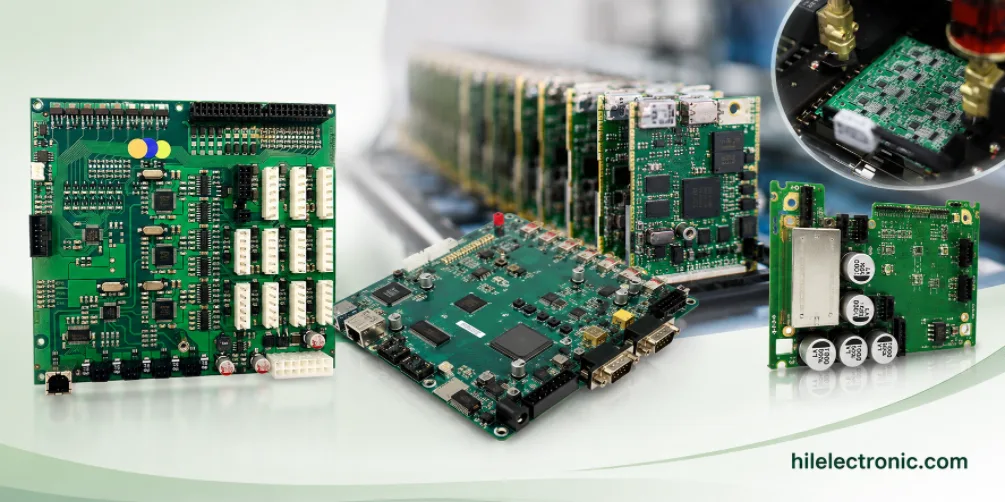

Možnost montáže s vysokým počtem kusů a malým objemem

Montáž s vysokým počtem kusů a malým objemem, často nazývaná montáž HMLV, zahrnuje časté změny produktů, menší objednané množství a více variant kusovníku než standardní hromadná výroba. Továrna musí pro každou sestavu kontrolovat dokumentaci, podavače, programy umisťování, nastavení kontroly, šarže součástek a balení.

Montáž HMLV by měla být řízena s přísnější dokumentační disciplínou než u jednorázových prototypů. Malá dávka se může stát problémem s kvalitou, pokud je použita nesprávná revize, nesprávná varianta kusovníku nebo nesprávně naprogramovaná možnost.

Společnost Highleap může tento typ práce podpořit tím, že pro každou objednávku udržuje přehledný sestavovací balíček. Stejný zákazník si může objednat několik podobných sestav s různými konektory, označením firmwaru, pokyny pro konformní povrchovou úpravu nebo požadavky na testování. Tyto rozdíly by měly být viditelné v cenové nabídce a vydání, nikoli skryté v neformálních zprávách. Hlavním rozdílem mezi řízenou výrobou HMLV a opakovanými prototypovými stavbami je jasná dokumentace.

Typy a vzorce objednávek projektů s nejlepší shodou

Nízkoobjemová výroba desek plošných spojů s vysokým složením je užitečná, když se sortiment produktů často mění nebo když poptávka není dostatečně velká pro specializovanou velkoobjemovou výrobní linku. Je běžná v průmyslových řídicích jednotkách, přístrojích, komunikačních modulech, projektech lékařské elektroniky, výkonové elektronice, testovacích zařízeních a zakázkových elektronických sestavách.

Projekty, které vyžadují neustálé změny, by měly definovat, jak jsou revize vydávány. Projekty, které se opakují, by měly definovat, jak je schválený balíček sestavení uložen a znovu použit.

U náhradních a servisních šarží je nejdůležitějším bodem opakovatelnost. Zákazník si může objednat pouze několik desítek desek, ale tyto desky se mohou muset shodovat s dřívější šarží, která je již instalována v polním zařízení. V takovém případě by měl být mezi objednávkami zachován schválený kusovník, zkušební postup, orientace konektorů, požadavky na povrchovou úpravu a umístění štítku, pokud není schválena změna.

Správa variant a revizí kusovníku

Toto je nejdůležitější oblast kontroly při velkoobjemové a nízkoobjemové montáži desek plošných spojů. Každá varianta desky musí být propojena se správnou revizí desky plošných spojů, revizí kusovníku, souborem pro pick-and-place, montážním výkresem, firmwarem nebo programovací poznámkou, pokud je to relevantní, a požadavky na balení.

Matice variant pro produktové rodiny

Pokud několik produktů sdílí stejnou základní desku plošných spojů, může matice variant snížit počet chyb. Měla by uvádět, které komponenty jsou pro každou skladovou položku osazeny, které nejsou osazeny nebo které jsou nahrazeny. Pokud se liší podle produktu, měly by být zahrnuty i štítky, konektory, firmware, konformní povrchová úprava a balení.

Hluboké zaměření: Řízení variant bez zmatku v produkci

Nejdůležitější disciplínou HMLV je kontrola variant. Podobné produkty mohou na SMT lince vypadat téměř identicky, ale vyžadují různé možnosti kusovníku, firmware, konektory, štítky nebo balení. Rizikem není jen špatné umístění součástek. Rizikem je i sestavení správné sestavy pro nesprávnou zákaznickou variantu.

Praktický systém řízení variant by měl propojit každou objednávku s kódem produktu, revizí desky plošných spojů, revizí kusovníku, souborem umístění, seznamem možností a požadavky na balení. Pokud jedna základní deska plošných spojů podporuje několik konfigurací, měl by zákazník poskytnout jasnou tabulku možností pro osazování. Highleap pak může připravit montážní úlohu podle schválené možnosti, namísto interpretace poznámek z více souborů.

U opakovaných objednávek HMLV by měl být schválený produkční balíček znovu použit, nikoli znovu vytvořen ze starých e-mailů. Pokud zákazník aktualizuje pouze jednu variantu, aktualizace by neměla omylem změnit ostatní. Proto by stránky HMLV měly klást důraz na kontrolované záznamy, nikoli pouze na flexibilní produkční kapacitu.

Přechod na SMT a plánování výroby

Montáž HMLV vyžaduje kontrolované přepínání. Továrna může častěji než ve velkosériové výrobě přepínat mezi deskami, kusovníky, nastavením podavačů, nastavením šablon a kontrolními programy. Dobré plánování snižuje ztráty nastavení, záměnu materiálu a riziko dodávek.

1. Zmrazení datového balíčku: Před zahájením prací se šablonou, programováním a nastavením ověřte finální soubory.
2. Kontrola připravenosti materiálu: Potvrďte všechny požadované díly, dodané sady a náhradní díly.
3. Nastavení linky: Připravte podavače, šablonu, program pro umístění a nastavení kontroly.
4. První kontrola na desce: Zkontrolujte polaritu, umístění, kvalitu pájení a poznámky k montáži.
5. Dokončení pozemku: Dokončit montáž, kontrolu, balení a záznamy o přepravě.

Plánování se stává snazším, když jsou podobné produkty seskupeny. Seskupení by však nemělo mít vliv na přesnost revizí. Pokud dvě desky vypadají podobně, ale používají různé možnosti kusovníku, měly by být při uvolnění materiálu a výroby stále jasně odděleny.

Koordinace dodávek materiálu a nedostatku

Programy s vysokým a nízkým objemem výroby mohou využívat dodávky materiálu na klíč, konsignační, kompletní nebo částečné dodávky materiálu na klíč. Nejlepší model závisí na dostupnosti součástek, dílech kontrolovaných zákazníkem, riziku nedostatku a odpovědnosti za nákup. Podrobné srovnání naleznete v článku o montáži desek plošných spojů na klíč, konsignační a kompletní montáži.

U programů HMLV se nedostatky mohou vyskytnout u jedné varianty, zatímco ostatní varianty jsou připraveny. Jasná zpráva o nedostatku pomáhá zákazníkovi rozhodnout se, zda počkat, schválit alternativy, rozdělit dodávku nebo vyrobit částečné množství.

Pokud se stejná součást používá v několika skladových položkách (SKU), měla by být alokace naplánována před zahájením montáže. Použití všech dostupných dílů pro jednu variantu může zpozdit dodávku jiné varianty s vyšší prioritou dodání. V poptávce nebo objednávce by měla být uvedena priorita, pokud je povoleno částečné dodání.

Kontrola kvality pro opakované objednávky s nízkým objemem

Kontrola kvality montáže HMLV musí zvládat odchylky bez ztráty disciplíny. Plán kontrol může zahrnovat vizuální kontrolu, případně imobilizaci (AOI), rentgenové vyšetření vybraných pouzder se skrytými spoji, je-li to nutné, kontrolu prvního výrobku, kontrolu polarity, kontrolu pájených spojů a zákazníkem definované testy.

Požadavky na inspekce by měly odpovídat riziku produktu. Jednoduchá průmyslová senzorová deska nemusí vyžadovat stejné záznamy jako vysoce spolehlivá deska řízení výkonu. Pokud zákazník požaduje specifické inspekční zprávy, měly by být zahrnuty do RFQ.

Opakované objednávky s malým objemem výroby těží z krátké historie kvality. Pokud předchozí šarže měla problém s uspořádáním konektorů, riziko pájecího můstku nebo problém s balením, měla by se tato poznámka před zahájením výroby další šarže zkontrolovat. Tím se zabrání opakovanému výskytu stejného drobného problému v malých šaržích.

Seskupování dávek a efektivita linky

Společnost Highleap může posoudit, zda by podobné produkty měly být zařazeny do společného plánu. Seskupování podobných desek plošných spojů může zkrátit dobu výměny, pokud je šablona, ​​pájecí pasta, řada součástek nebo metoda kontroly podobná. Seskupování by však nikdy nemělo vést k záměně variant. Pokud dvě zakázky sdílejí základní desku plošných spojů, ale používají různé volitelné součástky, měl by být rozdíl zřejmý na přepravníku, zásobníku materiálu a štítku na obalu.

Pro zákazníky s opakovanou poptávkou může průběžná prognóza zlepšit připravenost materiálu, i když je množství objednávky malé. Prognózy nemusí být nutně dokonalé, ale pomáhají identifikovat díly, u kterých je třeba sledovat nedostatek nebo dlouhé dodací lhůty. To je obzvláště užitečné pro průmyslové a přístrojové programy s mnoha malými opakovanými objednávkami.

Faktory nákladů a dodací lhůty při montáži HMLV

Ceny HMLV jsou ovlivněny četností sestavování, počtem variant, dobou manipulace se součástkami, požadavky na kontrolu, technickým přezkoumáním, cenou šablony, případnými potřebami upínacích přípravků, balením a množstvím objednávky. Nejnižší jednotkové ceny se ne vždy dosáhne sloučením všeho do jedné objednávky, pokud varianty vyžadují samostatné sestavování a ověření.

• Více variant prodlužuje dobu inženýrství a nastavení.
• Malé množství rozkládá náklady na instalaci na menší počet desek.
• Konsignační nebo kompletní materiál může snížit nákupní náklady, ale může prodloužit dobu kontroly příjmu.
• Speciální pouzdra, jako jsou BGA, QFN, integrované obvody s jemnou roztečí a lisovací konektory, mohou ovlivnit kontrolu a plánování procesů.
• Urgentní dodání může zvýšit tlak na plánování a riziko nedostatku.

U naléhavých projektů může rychlé plánování osazování desek plošných spojů pomoci definovat, která data a materiály musí být připraveny před potvrzením harmonogramu.
