Vysvětlení typů pouzder integrovaných obvodů: BGA vs. QFN vs. QFP a jak si vybrat pro vaši desku plošných spojů

Pouzdro integrovaného obvodu je kryt kolem křemíkového čipu, který jej chrání a spojuje s deskou – a zvolené pouzdro (BGA, QFN, QFP a další) ovlivňuje velikost desky, tepelné chování, proces montáže a cenu. Výběr správného pouzdra je stejně tak rozhodnutím výrobním jako elektrotechnickým. Tato příručka vysvětluje hlavní typy pouzder integrovaných obvodů, jak se srovnávají oblíbené, jak pouzdro ovlivňuje montáž a jak společnost Highleap Electronics spolehlivě sestavuje každý typ pouzdra.

1. Co je to pouzdro integrovaného obvodu a k čemu slouží?

Pouzdro integrovaného obvodu je ochranný kryt, který uzavírá polovodičový čip a zajišťuje elektrická spojení – vodiče, piny nebo kuličky – z čipu k desce plošných spojů. Dělá tři věci: chrání křehký křemík před fyzikálním a environmentálním poškozením, rozprostírá drobné spoje čipu do rozteče vhodné pro montáž na desku a poskytuje cestu pro odvod tepla z čipu. Bez pouzdra by s holým čipem nebylo možné manipulovat, připojovat ho ani chladit v běžné výrobě.

Pouzdro také definuje, jak je čip osazen na desce – zda ​​má piny pro otvory, vývody pro povrchovou montáž nebo pole kuliček pod nimi. Toto rozhodnutí o uspořádání pouzdra se prolíná celou deskou: její velikost, tepelný design, proces montáže a potřeby kontroly. Protože se pouzdro nachází na hranici mezi čipem a deskou, je úzce spjato s technologií substrátu pokročilých součástek, jako jsou například Desky plošných spojů s integrovanými obvody (IC) a BGA substráty které směrují spoje čipu ven v rámci samotného pouzdra.

2. Typy pouzder integrovaných obvodů: do otvorů, s vývody SMT a do polí

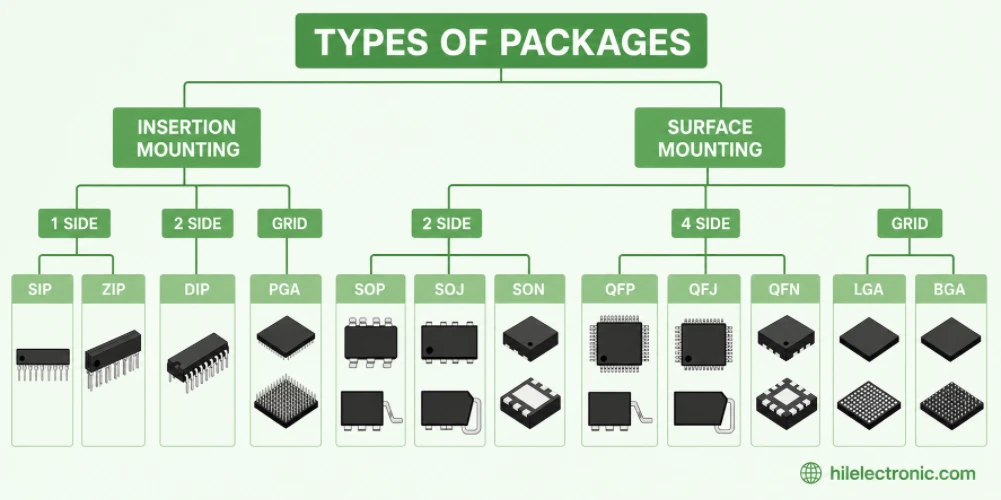

Pouzdra integrovaných obvodů spadají do tří širokých rodin: pouzdra pro montáž do otvorů (piny vložené do otvorů, jako DIP), pouzdra pro povrchovou montáž s vývody (vývody připájené k povrchu, jako QFP a SOIC) a pouzdra s polem (spoje vespod, jako BGA a QFN). Každá rodina představuje krok směrem k menší velikosti a vyšší hustotě připojení a do značné míry určuje způsob montáže:

Pouzdra s průchozími otvory jsou největší a nejsnadněji se pájí ručně, ale zabírají nejvíce místa; SMT pouzdra s vývody mají přístupné vývody podél okrajů; a maticová pouzdra umisťují spoje pod tělo pro nejvyšší hustotu a nejmenší rozměry. Trendem v průběhu času je maticové pouzdra, protože se zařízení zmenšují, což zvyšuje nároky na montáž a kontrolu – toto odvětví bude prozkoumáno v následujících částech a je vidět ve srovnání pouzder, jako je BGA versus LGA.

3. BGA vs. QFN vs. QFP: jaký je mezi nimi rozdíl?

QFP má vývody sahající ze všech čtyř stran pro snadnou kontrolu, QFN má kontaktní plošky na spodních hranách bez prodloužených vývodů pro menší rozměry a BGA má po celé spodní straně řadu pájecích kuliček pro nejvyšší počet připojení. Rozdíl spočívá v tom, kde se připojení nacházejí a jak jsou přístupná, což vyvažuje kontrolovatelnost oproti hustotě:

• QFP (čtyřnásobný plochý balíček) má na všech čtyřech stranách vývody ve tvaru křídel; vývody jsou viditelné a relativně snadno se kontrolují a přepracovávají, takže se snadno sestavuje – podrobnosti v tomto pohledu na Pouzdra QFN versus QFP.
• QFN (Quad Flat bez vedení) má podložky podél spodních okrajů a často i centrální tepelnou podložku bez prodloužených vodičů – menší a tepelně lepší, ale spoje jsou pod tělem a hůře se kontrolují, protože jsou pokryté BGA versus QFN.
• BGA (Ball Grid Array) používá řadu pájecích kuliček po celé spodní straně, což poskytuje nejvíce spojení na malé ploše – ale každý spoj je skrytý, což vyžaduje ověření rentgenem, jak je popsáno v Pájení BGA.

Vzor je jasný: s přechodem z QFP → QFN → BGA se zlepšuje rozměrová plocha a hustota připojení, zatímco se ztěžuje kontrola. Právě tato výzva k kontrole je důvodem, proč pouzdra se skrytými spoji potřebují ověřovací funkci popsanou dále.

4. Jak typ pouzdra integrovaného obvodu ovlivňuje sestavu desek plošných spojů

Typ pouzdra integrovaných obvodů určuje proces montáže a metodu kontroly: pouzdra s vývody lze snadno umístit a vizuálně zkontrolovat, zatímco pouzdra polí, jako jsou BGA a QFN, vyžadují přesné umístění, řízené přetavování a rentgenovou kontrolu, protože jejich spoje jsou skryté pod tělem. Pouzdro je proto rozhodnutím výrobního, nikoli pouze elektrického – určuje, co musí linka a kontrola dělat:

• Vývodové SMT (QFP, SOIC) snadno se umisťuje a jeho spoje jsou viditelné automatická optická kontrola, díky čemuž je stavba nejšetrnější.
• QFN vyžaduje pečlivé lepení a dobrý spoj s tepelnou podložkou, se skrytými okrajovými a spodními spoji, které často vyžadují rentgenové vyšetření.
• BGA vyžaduje přesné umístění a kontrolovaný profil přetavení, aby se kuličky správně zhroutily, a jeho plně skryté spoje lze ověřit pouze Rentgenová kontrola — srdce spolehlivosti BGA sestava.
• Skrz díru používá vlnové nebo selektivní pájení a je nejsnadnější na ruční pájení a kontrolu.

Poučení zní, že výběr hustého pouzdra vás zavazuje k provedení montážního procesu s rentgenovým zářením, takže o pouzdře a výrobním plánu by se mělo rozhodovat společně, nikoliv samostatně.

5. Jak vybrat správné pouzdro integrovaného obvodu

Při výběru pouzdra integrovaného obvodu porovnejte prostor na desce, tepelné požadavky, možnosti montáže a cenu s dostupností součástky – nejmenší pouzdro není vždy nejlepší, pokud vyžaduje složitější a nákladnější konstrukci, než jakou váš produkt potřebuje. Stejný čip je často nabízen v několika pouzdrech, což z něj činí skutečnou volbu při výběru. Faktory, které je třeba zvážit:

• Prostor na desce. Úzké a husté konstrukce se uchylují k QFN a BGA; prostornější desky mohou používat pouzdra s vývody, která se snadněji sestavují.
• Tepelné potřeby. Pouzdra s tepelnými podložkami nebo větší tělesa lépe odvádějí teplo, což je důležité pro energeticky náročné součástky.
• Možnost montáže. Součástky BGA a jemně roztečné součástky vyžadují reflow linku s rentgenovým zářením; pokud je k dispozici, jsou v pořádku – pokud ne, je bezpečnější pouzdro s vývody.
• Cena a dostupnost. Výběr balení ovlivňuje jak cenu dílu, tak i náklady na montáž a díl může být skladem pouze v určitých baleních.

Nejlepším přístupem je ověřit si, zda obal vyhovuje jak návrhu, tak zamýšlenému výrobnímu procesu, a to včas – ideálně v přezkoumání vyrobitelnosti – abyste se nezavazovali k balíku, který váš montážní proces nedokáže spolehlivě vyrobit ani zkontrolovat.

6. Jak Highleap sestavuje každý typ pouzdra integrovaných obvodů

Společnost Highleap montuje všechny typy pouzder integrovaných obvodů – pro montáž do otvorů, s vývody pro povrchovou montáž, QFN a BGA – s nutností umisťování, přetavení a kontroly, včetně rentgenového vyšetření skrytých spojů. Pouzdra s vývody jsou umisťována a opticky kontrolována, součástky s jemnou roztečí a QFN dostávají kontrolovanou pastu a profily a BGA jsou přesně umisťována a přetavena do profilu, který vytváří zdravé kulové klouby, a následně ověřována rentgenem.

Protože výběr pouzdra ovlivňuje obtížnost montáže, předběžná kontrola vyrobitelnosti kontroluje, zda jsou opěrné plochy, tepelné podložky a rozteč sestavitelné a zda je naplánována správná kontrola – a tím odhaluje rizika související s pouzdrem ještě před spuštěním. Highleap to zajišťuje v rámci… montáž na klíč, který zahrnuje získávání, umístění, pájení a kontrolu napříč všemi typy pouzder a podporuje holou desku desky prostřednictvím Výroba DPSPři žádosti o cenovou nabídku uveďte pouzdra integrovaných obvodů na desce – zejména všechny BGA nebo součástky s jemnou roztečí – a nejmenší rozteč, aby byl stanoven správný postup a rozsah kontroly.

7. Často kladené otázky k pouzdru IC

Jaký je rozdíl mezi pouzdrem integrovaného obvodu a čipem uvnitř?

Čip (die) je holý polovodič, který vykonává práci; pouzdro je kryt, který jej chrání, rozprostírá jeho kontakty do rozteče vhodné pro montáž na desku a pomáhá odvádět teplo. Pouzdro je to, co umožňuje manipulaci s čipem a jeho pájení.

Který pouzdro integrovaného obvodu se nejsnadněji pájí ručně?

Nejjednodušší jsou pouzdra pro montáž do otvorů, jako je DIP, následovaná pouzdry s vývody pro povrchovou montáž, jako jsou SOIC a QFP, jejichž vývody jsou přístupné. QFN a BGA s konektory pod tělem jsou obtížné nebo nemožné ručně a vyžadují přetavení.

Proč BGA potřebuje rentgenovou kontrolu?

Protože pájecí kuličky v BGA jsou zcela skryté pod pouzdrem, žádná kamera je nevidí. Rentgenové záření prohlíží skrz tělo, aby ověřilo kulové klouby a odhalilo dutiny nebo zkraty, což je jediný nedestruktivní způsob, jak potvrdit sestavení BGA.

Jaký je rozdíl mezi QFN a tepelnou podložkou?

QFN je typ pouzdra s kontaktními ploškami podél spodních okrajů; tepelná podložka je větší kovová ploška uprostřed mnoha QFN (a dalších pouzder), která vede teplo do desky. Tepelná podložka musí být dobře připájena jak pro odvod tepla, tak pro mechanickou pevnost.

Může být stejný čip dodáván v různých pouzdrech?

Ano – mnoho integrovaných obvodů je nabízeno v několika variantách pouzdra, což umožňuje obchodovat s prostorem na desce, tepelným výkonem, obtížností montáže a cenou. Díky tomu je výběr pouzdra skutečným konstrukčním rozhodnutím, nikoli pevnou vlastností čipu.

Ovlivňuje výběr pouzdra cenu plošných spojů?

Ano – hustší pouzdra, jako je BGA, mohou vyžadovat více vrstev desky k trasování, jemnější prvky a rentgenovou kontrolu, což vše zvyšuje náklady, zatímco pouzdra s vývody jsou levnější na montáž. Volba pouzdra ovlivňuje jak náklady na součástky, tak i náklady na montáž.
