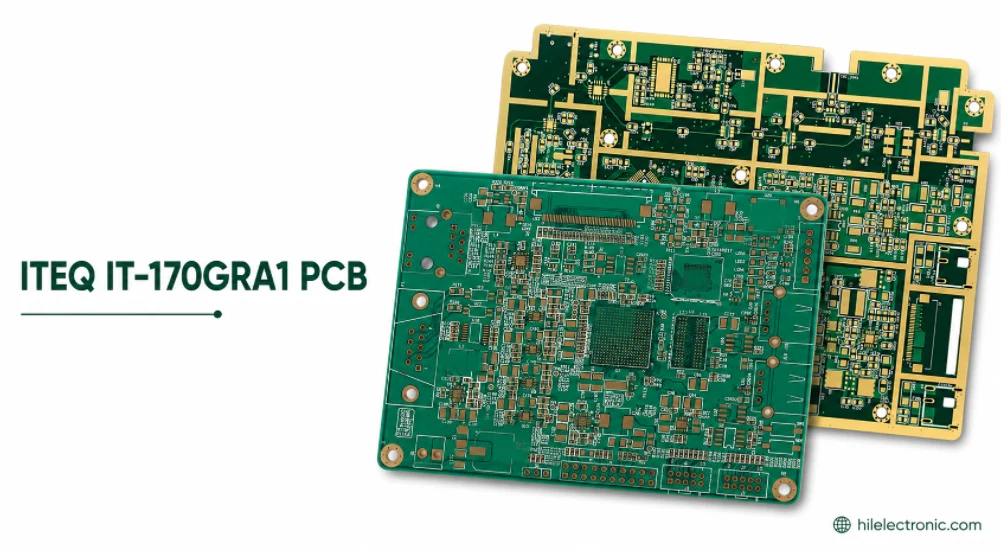

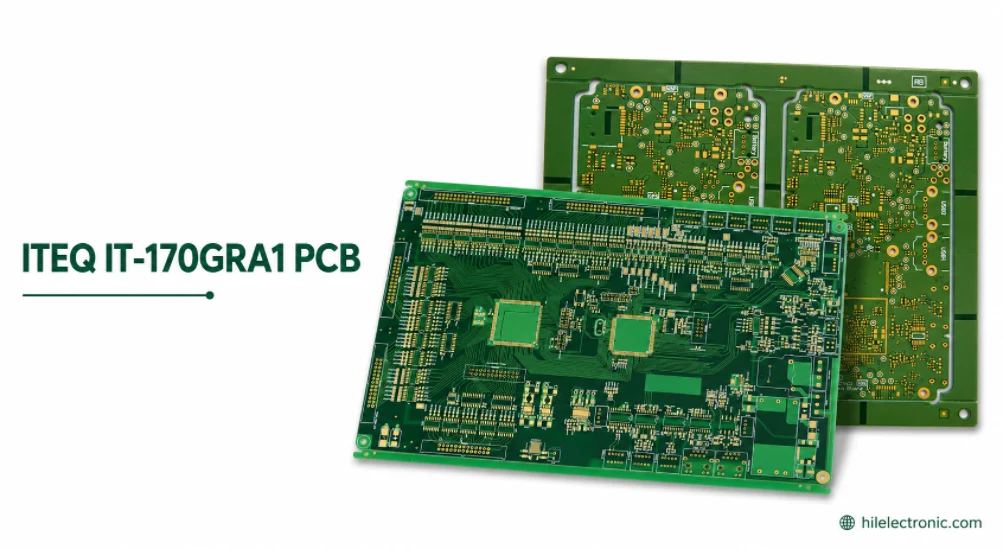

Výroba desek plošných spojů ITEQ IT-170GRA1 pro vysokorychlostní konstrukce s nižšími středními ztrátami

Společnost ITEQ řadí IT-170GRA1 do svého nižšího segmentu materiálů se středními ztrátami s publikovanými hodnotami Dk 3.80 a Df 0.009 při 50% obsahu pryskyřice. Společnost Highleap Electronics vyrábí desky plošných spojů IT-170GRA1 pro konstrukce, které vyžadují nižší ztráty než standardní FR-4, ale které automaticky neopravňují použití laminátu s ultranízkými ztrátami.

Toto je stránka s poměrem cena/výkon, nikoli katalogový souhrn. Praktickým rozhodnutím je, zda délka trasy, přenosová rychlost, přes strukturu a měděný profil může splňovat rozpočet kanálu s IT-170GRA1. Pokud je kanál krátký, může postačit standardní FR-4; pokud je velmi dlouhý nebo hustý, může být vyžadován stupeň s nižšími ztrátami.

Místo IT-170GRA1 v hierarchii ztrát

Materiálové skupiny se často seskupují do skupin se standardními ztrátami, středními ztrátami, nízkými ztrátami, velmi nízkými ztrátami a ultranízkými ztrátami. Názvy jsou relativní, takže publikovaný Df, frekvence testů a obsah pryskyřice jsou užitečnější než označení kategorie. ITEQ uvádí IT-170GRA1 s Dk 3.80 a Df 0.009 s RC 50 %, což jej řadí pod standardní ztráty FR-4, ale nad pokročilé skupiny s nižším Df od společnosti.

Použití Průvodce výběrem vysokorychlostních materiálů porovnávat úrovně ztrát podle aplikace, spíše než považovat jednu značku za řešení pro každé rozhraní.

Když kanál těží z IT-170GRA1

Užitečný kandidátský projekt by mohl zahrnovat hardware pro průmyslové výpočty, úložiště, servery, komunikaci nebo řízení sítě s řízenou impedancí a střední délkou trasy. Rozhodnutí o materiálu by mělo být učiněno na základě celého kanálu:

• Délka a frekvenční obsah trasy PCB
• Přechody konektorů a kabelů
• Počet průchozích otvorů a zbytkových pahýlů
• Profil měděné fólie
• Kvalita referenční roviny a změny vrstev
• Povolený vložený útlum a útlum odrazu
• Požadavky na výrobní teplotu a spolehlivost

Stejné rozhraní může používat různé materiály na deskách různých velikostí. Proto tvrzení „vhodné pro 25G“ není technicky úplné. Highleap může zákazníkovi pomoci převést rozhraní a geometrii do rozhodnutí o materiálové úrovni.

Dk, Df a impedančně řízené stacky

Použijte konstrukční návrh Dk

ITEQův DK 3.80 je hodnota portfolia vázaná na uvedený obsah pryskyřice. Skutečný návrhový DK závisí na stylu skla, obsahu pryskyřice, tloušťce lisovaného materiálu, zpracování mědi, frekvenci a modelovací metodě výrobce. Highleap zveřejňuje tabulku s návrhovými hodnotami odpovídajícími vybrané konstrukci.

Impedance a vložný útlum jsou samostatné otázky ohledně přijetí

TDR dokáže ověřit impedanci. Samotný TDR nemůže prokázat celkovou vloženou ztrátu. Pokud je rozpočet ztrát kritický, definujte kupón, metodu, frekvenční rozsah a limit. Průvodce specifikací řízené impedance ukazuje, co patří do výrobního výkresu.

Zpětné cesty a přechody přes

Nižší hodnota Df nemůže kompenzovat nespojitou referenční rovinu ani velký zbytkový pahýl. Kritické signály by si měly zachovat řízenou zpětnou cestu a přechody by měly být zkontrolovány z hlediska antipadů, propojení průchodů a proveditelnosti zpětného vrtání. Skládání by mělo být zmrazeno před finalizací pravidel směrování, nikoli po dokončení Gerberů.

Výrobní rizika a tepelná historie desek plošných spojů

Výroba IT-170GRA1 vyžaduje kontrolu identity materiálu, konstrukce lisu, tloušťky dielektrika, profilu mědi, leptání a kvality propojení. Pro konstrukci s nižšími ztrátami lze použít hladší měď nebo přesnější dielektrické předpoklady, což zvyšuje citlivost zdroje a procesu.

Přes pahýly a kvalitu vrtání

U přechodů skrz otvory specifikujte maximální zbytkový pahýl pouze tehdy, pokud to elektrický model odůvodňuje. Hloubka zpětného vrtání, vůle vrstvy a přístup k vrtu musí být vyrobitelné. Pro první články lze uvést mikrořezy nebo hloubková měření.

Montáž stále ovlivňuje rozhodnutí o laminátu

Veřejně dostupné údaje o ztrátách nedefinují celou tepelnou třídu. Před konečným výběrem je třeba zkontrolovat aktuální datový list a schválenou deklaraci materiálu z hlediska zamýšlených požadavků na přetavování a spolehlivost. Highleap také potřebuje vědět, zda bude deska plošných spojů (PCBA) oboustranně přetavována, selektivně pájena nebo přepracována pomocí BGA.

Důkazy o výrobě a materiálové alternativy

Produkční verze může zahrnovat identifikaci materiálu/šarže, uvolněné vrstvení, AOI vnitřní vrstvy, impedanční kupony, mikroskopické řezy, elektrické testy a kontrolu desek plošných spojů (PCBA) dle specifikace. Pro novou vysokorychlostní platformu je korelační balíček prvního výrobku užitečnější než generický balíček certifikátů.

Alternativní materiály by měly být porovnávány podle výkonu a procesu

IT-170GRA1 lze porovnat s TUC TU-872 SLK, ITEQ IT-170GRA2, jinými systémy FR-4 se středními ztrátami nebo standardní jakostí s vysokým Tg. Schválený ekvivalent musí odpovídat elektrickému cíli, tepelné třídě, dostupnosti mědi, konstrukci lisu a dokumentaci zákazníka – nejen zaokrouhlenému na tři desetinná místa podle Df.

Kontinuita od prototypu k objemu

Prototypové panely a objemové panely mohou používat různé nástroje nebo velikosti panelů, ale uvolněná materiálová rodina, geometrie vrstvení, profil mědi a metoda odlitku by měly zůstat pod kontrolou. Jakákoli změna, která ovlivňuje elektrickou korelaci, vyžaduje písemné posouzení.

Příklad: rozhodnutí, zda je úroveň střední ztráty ekonomicky opodstatněná

Uvažujme 12vrstvou průmyslovou počítačovou desku s nejdelší diferenciální trasou 180 mm, dvěma průchozími přechody a jedním konektorem mezi deskami. Pokud simulace ukazuje dostatečnou rezervu oproti standardnímu FR-4, IT-170GRA1 zvyšuje náklady, aniž by řešila skutečné omezení. Pokud standardní FR-4 ponechává malou rezervu po ztrátě vodičů a konektorů, může nižší úroveň středních ztrát obnovit rozpočet a zároveň se vyhnout cenové a dodavatelské zátěži řady s ultranízkými ztrátami. Rozhodnutí by mělo být zdokumentováno v uvolnění stackupu takže pozdější snížení nákladů tiše neodstraní elektrickou marži.

Co Highleap vrací po první technické kontrole

Užitečná odpověď je více než jen jednotková cena. Highleap dokáže vrátit předběžné doporučení ohledně materiálové úrovně, navrhované konstrukce vrstev, klíčových předpokladů, rizik vyrobitelnosti, možností kupónů a seznamu chybějících dat. To dává kupujícímu jasnou cestu ke konečné cenové nabídce a umožňuje inženýrovi integrity signálu vidět, které hodnoty je stále třeba simulovat nebo potvrdit.

Obchodní kontroly pro opakované objednávky

V případě opakované výroby uveďte schválené označení materiálu, třídu profilu mědi, revizi vrstvy, metodu impedančního kupónu a všechny zakázané substituce. Levnější ekvivalent může být přijatelný, ale měl by projít zdokumentovaným procesem technických změn. Stejné pravidlo platí pro typ prepregového skla: změna, která zachovává konečnou tloušťku, může stále změnit konstrukční Dk, zkosení a vložný útlum.

Interní prolinkování a cesta kupujícího

Kupující, kteří stále porovnávají třídy materiálů, by měli pokračovat v rychlém průvodci materiály; inženýři, kteří zmrazili materiál, ale ne geometrii, by měli přejít na pokyny k impedanci a vrstvení; týmy pro zadávání zakázek s uvolněnou verzí by měly použít formulář pro cenovou nabídku. Tyto odkazy jsou umístěny v bodech rozhodování, nikoli seskupeny do obecného bloku zdrojů.

Vstupní údaje pro obchodní nabídky

Přesné stanovení ceny vyžaduje dostatek informací pro odhad spotřeby materiálu, stohovacích prací, vrtání, zkušebních kupónů a reportingu. Základní poptávka IT-170GRA1 by měla obsahovat:

• Velikost a množství desky
• Počet a tloušťka vrstev
• Nejdelší kritická trasa
• Přenosová rychlost nebo cílová frekvence
• Tabulka impedance
• Struktura průchodů a zpětného vrtání
• Požadavek na měděný profil
• Požadavek na test ztrát
• povrchová úprava
• Rozsah PCBA

Pro počáteční stanovení ceny není potřeba schéma, ale před finálním DFM jsou vyžadována výrobní data a omezení pro vrstvení. Pokud je materiál nařízen zákazníkem, uveďte, zda jsou alternativy zakázány nebo zda lze navrhnout ke schválení.

Nákupní jazyk, který zabraňuje nejednoznačnosti

Praktický nákupní list může uvádět: „Systém laminátu/prepregu ITEQ IT-170GRA1, schválená konstrukce dle revize výkresu, žádná náhrada materiálu ani měděného profilu bez písemného souhlasu; požadavky na impedanci a ztrátový kupón, jak je uvedeno.“ Tato formulace je užitečnější než „použít nízkoztrátový FR-4“, protože propojuje značku, konstrukci a požadavek na kontrolu změn. Pokud jsou povoleny alternativy, měl by dodavatel uvést, kdo je schvaluje a jaké důkazy je třeba znovu předložit.

V případě nových dodavatelů nebo převedených sestavení si vyžádejte korelace prvního článku spíše než předpokládat, že geometrii stopy od předchozího výrobce lze kopírovat. Kompenzace leptání, tloušťka lisování a profil mědi se mohou natolik lišit, že vyžadují revizi souvrství při zachování stejného elektrického cíle.

Často kladené otázky k IT-170GRA1

Je IT-170GRA1 laminát s ultranízkými ztrátami?

Ne. ITEQ jej řadí do nižšího pásma středních ztrát. Nabízí nižší Df než standardní FR-4, ale nejedná se o platformu s nejnižšími ztrátami od společnosti.

Je IT-170GRA1 potvrzen jako bezhalogenový?

Veřejně uvedená produktová řada použitá pro tuto stránku toto tvrzení nepotvrzuje. Před specifikací shody s bezhalogenovými materiály si přečtěte aktuální datový list produktu nebo prohlášení dodavatele.

Může nahradit standardní FR-4 bez změny šířky stopy?

Ne automaticky. Různá Dk a lisovaná konstrukce mohou změnit geometrii impedance. Znovu vyřešte souvrství a ověřte první sestavení.

Jaké důkazy by měly být požadovány?

Minimálně identita materiálu, uvolněné vrstvení a elektrický test. Impedanční, mikroskopické řezy nebo testy ztrát přidejte pouze tehdy, pokud to odůvodňuje riziko dané výrobkem.

Primární referenční materiál: Veřejně dostupná produktová řada ITEQ. Údaje výrobce jsou typické referenční hodnoty; pro výrobní specifikace použijte aktuální datový list a schválenou konstrukci.
