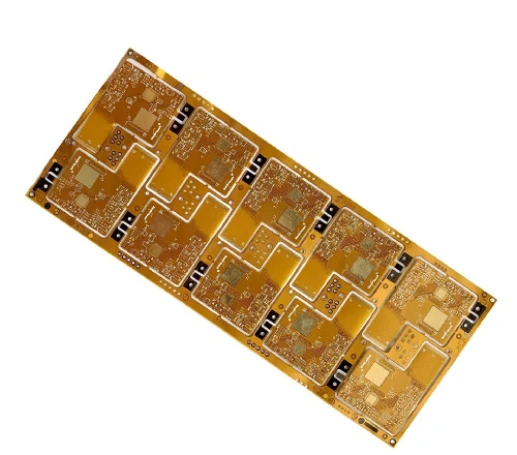

Felios FCCL-Serie

Flexible Leiterplattenfertigung für Designs mit FELIOS FCCL

Highleap Electronics bietet Fertigungsdienstleistungen für flexible und starr-flexible Leiterplatten gemäß Kundendesigns an, die FELIOS FCCL und andere flexible Leiterplattenmaterialien von Drittanbietern spezifizieren. Die Produktion basiert auf kundenfreigegebenen Gerber-Dateien, Stack-up-Anforderungen, Materialspezifikationen, Maßtoleranzen und Montagedokumentation.

Vor Produktionsbeginn prüft unser Entwicklungsteam den kompletten Leiterplattenaufbau inklusive der verwendeten Materialien. So stellen wir sicher, dass die Leiterplattenstruktur, der Fertigungsprozess und die Montageanforderungen dem geplanten Design entsprechen.

• Überblick über flexible und starr-flexible Leiterplattenaufbauten
• Anforderungen an Deckschicht, Versteifung und Biegebereich
• Über Struktur- und Impedanzkontrollanforderungen
• Planung des Leiterplattenfertigungs- und Montageprozesses

Die Materialverfügbarkeit und die endgültige Leiterplattenkonstruktion werden vor der Fertigung projektbezogen bestätigt. FELIOS FCCL wird lediglich als kundenspezifisches Fremdmaterial erwähnt; Highleap Electronics fertigt und bestückt die Leiterplatten, nicht das Laminatmaterial selbst.

Technische Überlegungen für FELIOS-spezifizierte flexible Leiterplattendesigns

Wenn ein Kunde FELIOS FCCL für ein flexibles oder starr-flexibles Leiterplattenprojekt spezifiziert, ist die Materialbezeichnung nur ein Teil der gesamten Leiterplattenkonstruktion. Die endgültige Leiterplattenstruktur hängt auch von der Biegegeometrie, der Kupferverteilung, den Deckschichtöffnungen, den Positionen der Versteifungen, den Übergangsbereichen, den Durchkontaktierungsstrukturen und den mechanischen Anforderungen ab.

Highleap Electronics prüft diese Elemente vor Produktionsbeginn im Hinblick auf die Leiterplattenfertigung. Ziel ist es, Konstruktionsdetails zu identifizieren, die die Fertigungsgenauigkeit, Biegebereiche, Maßhaltigkeit oder die Schnittstelle zwischen starren und flexiblen Abschnitten beeinflussen können.

Flexbereich- und Biegezonendesign

Leiterbahnführung, Biegestellen, Kupferverteilung, Deckschichtgrenzen und die Position von Durchkontaktierungen oder Versteifungen müssen in flexiblen Bereichen gemeinsam betrachtet werden. Diese Details werden entsprechend der tatsächlichen Leiterplattengeometrie und der beabsichtigten mechanischen Verwendung geprüft.

Übergang von starr zu flexibel

Bei starr-flexiblen Leiterplatten müssen Lagenübergänge, Leiterbahnführung, Deckschichtgrenzen, mechanische Abstände und lokale Dickenänderungen mit dem gesamten Lagenaufbau abgestimmt werden. Diese Bereiche werden als Teil der fertigen Leiterplattenkonstruktion und nicht als Eigenschaften des Laminats allein betrachtet.

Kupfer- und Elektrostruktur

Kupferdicke, Leiterbahnbreite und -abstand, Referenzebenen und Anforderungen an die Impedanzkontrolle können sowohl die elektrischen Eigenschaften als auch die mechanische Struktur einer flexiblen Leiterplatte beeinflussen. Sie werden zusammen mit dem gesamten Leiterplattendesign bewertet.

Deckschicht, Versteifung und mechanische Merkmale

Es werden die Öffnungen der Deckschicht, die Positionen der Versteifungen, die Verbindungsbereiche, die Montagevorrichtungen und die lokalen Verstärkungsanforderungen überprüft, um sicherzustellen, dass die Konstruktion der Rohplatten dem vom Kunden genehmigten Entwurf und den nachfolgenden Montageanforderungen entspricht.

FELIOS FCCL wird lediglich als kundenspezifisches Fremdmaterial erwähnt. Highleap Electronics fertigt und bestückt Leiterplatten, stellt aber nicht das Laminatmaterial her.

Leiterplattenfertigung und -bestückung für FELIOS-spezifizierte Designs

Wenn FELIOS FCCL in einem Projekt für flexible oder starr-flexible Leiterplatten spezifiziert wird, übernimmt Highleap Electronics die Leiterplattenfertigung und -bestückung gemäß dem vom Kunden freigegebenen Designpaket. Der Fokus liegt darauf, die Konstruktionsdaten in stabile Produktionsanweisungen umzusetzen und gleichzeitig die Einhaltung der Fertigungs-, Prüf- und Montagevorgaben während des gesamten Produktionsprozesses sicherzustellen.

Vor Produktionsfreigabe werden wichtige Fertigungsdetails anhand der Gerber-Daten, Bohrdateien, Lagenaufbauten, Fertigungshinweise und Montageunterlagen überprüft. Anschließend werden die Prozesssteuerungen entsprechend der tatsächlichen Leiterplattenstruktur, den Strukturgrößen, der Lagenanzahl und den Auftragsanforderungen definiert.

• DFM-Prüfung und Erstellung von Fertigungsdaten
• Panelisierung, Werkzeugbau und Prozessablaufplanung
• Fertigungskontrolle von flexiblen und starr-flexiblen Leiterplatten
• Deckschichtausrichtung, Bohren, Beschichten, Fräsen und Inspektion
• SMT/THT-Bestückung, Bauteilplatzierung und Prüfung
• Chargenrückverfolgbarkeit und Dokumentation der Endproduktion

Bei Projekten mit Leiterplattenbestückung können die Fertigungs- und Montageanforderungen gemeinsam geprüft werden, um unnötige Prozesskonflikte zwischen der unbestückten Leiterplatte und der fertigen Leiterplatte zu vermeiden. Materialverfügbarkeit und die endgültige Leiterplattenkonstruktion werden vor Produktionsbeginn anhand der genehmigten Projektdokumentation bestätigt.

FELIOS FCCL wird als kundenspezifisches Fremdmaterial aufgeführt. Highleap Electronics ist für die Leiterplattenfertigung und -bestückung zuständig, stellt aber das Laminatmaterial nicht her.
