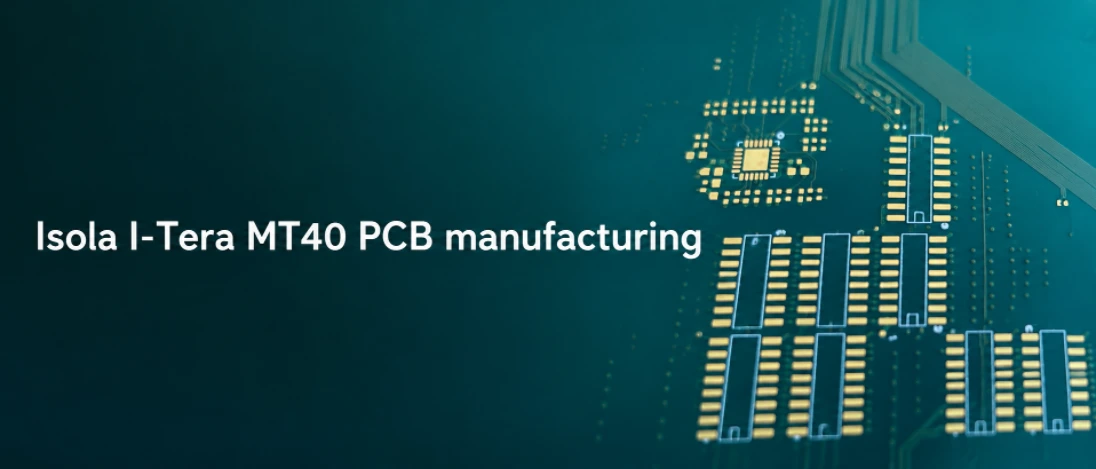

Fabrication de circuits imprimés Isola I-Tera MT40 pour cartes numériques et RF multicouches à faibles pertes

Île I-Tera MT40 Fabrication de PCB Ce matériau est utilisé pour les cartes multicouches à faibles pertes qui combinent routage numérique haute vitesse, sections RF, vias denses et exigences d'assemblage sans plomb. Isola identifie l'I-Tera MT40 RF/MW comme une famille de stratifiés à très faibles pertes, avec des valeurs de Dk de 3.38, 3.45, 3.60 et 3.75 et une plage de Df de 0.0028 à 0.0035. Highleap Electronics examine la sélection du préimprégné, l'impédance, l'équilibre de la stratification, la structure des vias, l'exposition de l'assemblage et les rapports de test avant la production.

Table des Matières

1. Quand l'I-Tera MT40 est le matériau de circuit imprimé approprié
2. L'I-Tera MT40 nécessite une ingénierie d'empilement, et non une simple substitution de matériaux.
3. Propriétés des matériaux qui affectent la production
4. Analyse DFM et Stackup avant de soumettre une offre
5. Contrôles du processus de fabrication
6. Demandes, dossier de devis et dossiers de qualité

Quand l'I-Tera MT40 est le matériau de circuit imprimé approprié

L'I-Tera MT40 est utilisé pour les cartes multicouches à faibles pertes qui combinent routage numérique haute vitesse, sections RF ou micro-ondes, vias denses et assemblage sans plomb. Il convient aux équipements de télécommunications, routeurs, commutateurs, matériels de centres de données, électronique satellitaire et systèmes à signaux mixtes où les pertes d'insertion, contrôle d'impédanceet la fabricabilité multicouche doivent être gérées conjointement.

Le matériau doit être choisi dans le cadre d'une structure complète, et non comme un simple remplacement du FR-4. Le choix du noyau et du préimprégné, le type de fibre de verre, la teneur en résine, la rugosité du cuivre, les plans de référence, la structure des vias, le perçage arrière et la stratégie de test sont autant d'éléments qui influencent la conformité de la carte finie aux spécifications électriques.

L'I-Tera MT40 nécessite une ingénierie d'empilement, et non une simple substitution de matériaux.

Le principal risque lié à l'I-Tera MT40 est de supposer qu'il peut remplacer une structure FR-4 standard sans modifier le boîtier. Sur les cartes mixtes numériques et RF haute vitesse, le stratifié, le préimprégné, la rugosité du cuivre, le type de verre, la teneur en résine, les plans de référence et la structure des vias influent tous sur les pertes d'insertion et l'impédance. Le nom du matériau, à lui seul, ne définit pas la ligne de transmission finale.

Le sujet détaillé concerne l'ingénierie d'empilement multicouche. Highleap examine le nombre de couches, le choix du noyau et du préimprégné, les objectifs de paires différentielles, les exigences de perçage arrière, la séquence de fabrication HDI, le remplissage des vias, la distribution du cuivre et le profil de refusion avant d'établir un devis. Pour les cartes de 10 à 24 couches, le plan de stratification et la conception des échantillons doivent être validés avant la production afin de garantir la clarté des mesures d'impédance, des pertes d'insertion attendues et des contrôles de rendement.

L'acheteur doit également fournir le contexte d'assemblage. Une carte mixte pour centre de données, télécommunications ou RF-numérique peut comprendre des BGA à pas fin, des connecteurs haut débit, des zones d'insertion par pression, des sections d'alimentation en cuivre épais et une lamination séquentielle. Chacun de ces éléments influence le choix de l'empilage. Highleap peut établir un devis plus précis si le dossier de conception indique quelles connexions sont critiques, quelles vias nécessitent un perçage ou un remplissage arrière, et quels documents sont requis pour l'approbation.

• Ne remplacez pas un I-Tera MT40 dans un ancien empilement FR-4 sans revérifier les cibles d'impédance et de perte.
• Définir les noyaux, les préimprégnés, le cuivre, le style de verre, la structure des vias et la stratégie de coupons avant le lancement de la production.
• Lors de votre demande de devis, veuillez inclure les exigences d'assemblage pour les BGA, les connecteurs, les vias HDI et les zones à insertion par pression.

Propriétés des matériaux qui affectent la production

Analyse DFM et Stackup avant de soumettre une offre

Un devis fiable repose sur le dossier Gerber complet, les fichiers de perçage, la netlist, le schéma d'implantation de la carte, le schéma d'empilage, les spécifications des matériaux, la masse de cuivre, la finition de surface, les indications relatives au vernis épargne, les valeurs cibles d'impédance et toutes les exigences d'assemblage. Highleap vérifie la faisabilité de la fabrication avant de lancer l'outillage.

Contrôles du processus de fabrication

Le processus de fabrication doit être sélectionné avant la mise en production des matériaux. Les contrôles habituels comprennent la vérification des matériaux, l'inspection des couches internes, le contrôle de la stratification, la qualité du perçage, la préparation des parois des trous, le cuivrage, le repérage du masque de soudure, l'état de surface, la précision du routage, les tests électriques et l'inspection finale.

Pour les commandes répétées, Highleap garantit la stabilité des paramètres approuvés : composition, exigences en cuivre, finition, format des panneaux, conception des échantillons, liste de contrôle d’inspection et instructions d’emballage. Ceci réduit le risque de dérive des lots ultérieurs par rapport au prototype validé.

Demandes, dossier de devis et dossiers de qualité

L'I-Tera MT40 convient aux routeurs, commutateurs, matériels d'IA et de centres de données, cartes de télécommunications, assemblages mixtes RF-numériques, électronique satellitaire et systèmes industriels nécessitant une faible perte et une fabricabilité multicouche.

Veuillez envoyer les fichiers Gerber, les fichiers de perçage, la netlist IPC-356, l'empilement, les notes sur le noyau/préimprégné I-Tera MT40, le tableau d'impédance, les exigences HDI, les notes sur le perçage arrière, la finition de surface, les exigences de test, la quantité et le package d'assemblage si nécessaire.

En fonction du risque produit, Highleap peut prendre en charge les tests électriques standard, les coupons d'impédance, les rapports de microsection, les certificats de matériaux, les enregistrements de soudabilité, l'inspection du premier article, les rapports de qualité sortants et la traçabilité des lots.
