Gold Finger PCB-technologie: een complete gids

A PCB gouden vinger Een PCB-goudvinger is de rij vergulde contactpunten langs de rand van een printplaat. Wanneer de printplaat in een compatibel slot of connector wordt geplaatst, vormen deze contactpunten de elektrische interface – voor de overdracht van stroom, data en signalen tussen de printplaat en het hostsysteem. RAM-modules, GPU-kaarten, M.2-schijven, PCIe-uitbreidingskaarten, industriële backplane-modules en tientallen andere printplaat-naar-printplaat-verbindingen gebruiken allemaal PCB-goudvingers als primair contactmechanisme. De term is afgeleid van de vorm en de rangschikking van de contactpunten: ze lijken op een rij vingers en zijn verguld.

Wat een correct gefabriceerde gouden vinger onderscheidt van een vinger die voortijdig defect raakt, is niet het goud zelf, maar de specificatie van de plating, de dikte van de nikkelonderlaag, de geometrie van de afschuining van het substraat, de speling van het soldeermasker en de fabricagevolgorde die ervoor zorgt dat de goudlaag de juiste dikte en hardheid bereikt. Deze handleiding behandelt de technische specificaties en het fabricageproces voor gouden vingers op printplaten, inclusief de ontwerpvoorschriften die bepalen of een gouden vingerconnector duizenden insteekcycli zal doorstaan ​​of binnen enkele honderden defect zal raken.

Vraag een offerte aan voor de productie van PCB-goudcontacten →

---

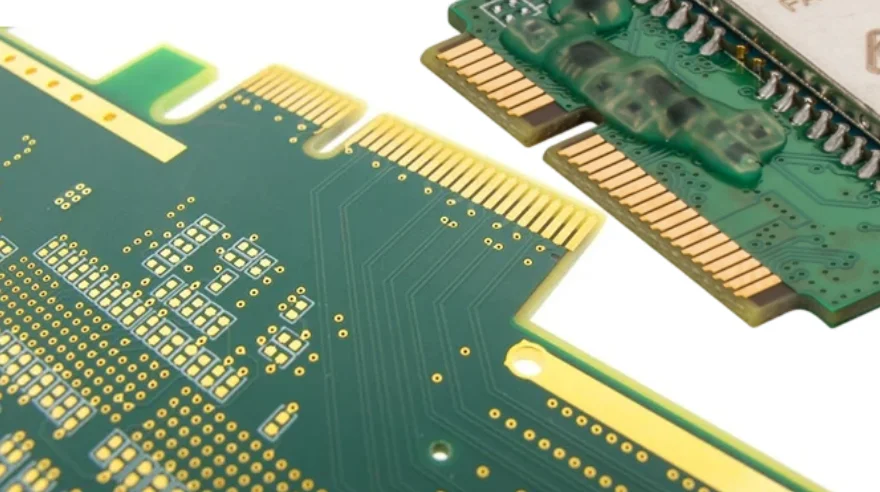

Wat is een PCB-goudvinger en hoe werkt deze?

Een PCB-goudvinger is een nauwkeurig geplaatste rij rechthoekige koperen contactvlakken aan de rand van een printplaat, die zijn verguld met elektrolytisch hard goud over een nikkelbarrièrelaag. De contactvlakken zijn zo gerangschikt dat ze overeenkomen met het contactpatroon van een compatibele randconnector of sleuf. Wanneer de printplaat in de connector wordt geplaatst, maken de vergulde contactvlakken direct fysiek en elektrisch contact met de veerkontacten van de connector, waardoor het circuit wordt gesloten.

De goudlaag heeft twee functies. Ten eerste zorgen de elektrische geleidbaarheid van goud en de oxidatiebestendigheid ervoor dat de contactweerstand laag en stabiel blijft, zelfs na duizenden keren in- en uitpluggen en jarenlange blootstelling aan de omgeving. Ten tweede is de mechanische hardheid van hard goud (verkregen door legering met kobalt) bestand tegen de slijtage die optreedt telkens wanneer de printplaat wordt in- en uitplugd. Zacht goud (puur ENIG) slijt bij herhaald gebruik al na 10-20 keer in- en uitpluggen door tot de nikkellaag.

Gouden vingers verschillen van de ENIG oppervlakteafwerking Op de rest van de printplaat wordt het op een cruciale manier gebruikt: de gouden contactpunten zijn gemaakt van elektrolytisch (gegalvaniseerd) hard goud, dat tot een nauwkeurig gecontroleerde dikte van 1–3 µm kan worden aangebracht. ENIG gebruikt immersiegoud in een dikte van 0.05–0.15 µm – veel te dun voor mechanische contacttoepassingen.

---

Hard Gold vs. ENIG: Waarom Gold Fingers geen Soft Gold kunnen gebruiken

Dit is de meest gestelde vraag van ingenieurs die voor het eerst met specificaties voor printplaten met gouden contactpunten te maken krijgen: kan ENIG worden gebruikt voor de gouden contactpunten in plaats van hard goud? Het korte antwoord is nee, en inzicht in de reden hiervoor verduidelijkt wat de specificatie voor gouden contactpunten nu eigenlijk precies inhoudt.

Dit verschil creëert een productie-eis die bekwame PCB-fabrikanten onderscheidt van degenen die daadwerkelijk geen printplaten met gouden contacten kunnen produceren: de printplaat moet met twee verschillende processen bewerkt worden. oppervlakteafwerkingen In dezelfde printplaatproductie. De componentpads worden voorzien van ENIG voor betere soldeerbaarheid. De gouden contactpunten worden elektrolytisch verguld voor slijtvastheid. Dit dubbele afwerkingsproces vereist selectieve maskering van de componentpads tijdens het vergulden – een procescontrole die niet elke printplaatfabrikant heeft geïmplementeerd.

Bij Highleap Electronics is onze mogelijkheid tot dubbele afwerking (ENIG-behuizing + elektrolytisch hardgoud op de contactpunten) een standaard productieproces. We brengen selectief hardgoud aan op het gouden contactvlak met behulp van precisiemaskering, waardoor de ENIG-afwerking op de componentpads intact blijft. Het resultaat is een printplaat die tegelijkertijd voldoet aan de soldeerbaarheidseisen van SMT-assemblage en de contactduurzaamheidseisen van de edge-connector.

Specificaties voor vergulde vingers: dikte, nikkel en legering

De specificatie van de vergulding van de contactpunten op een printplaat bepaalt de prestaties, zoals contactweerstand, levensduur en compatibiliteit met de bijbehorende connector. De drie belangrijkste parameters zijn de dikte van de goudlaag, de dikte van de nikkelonderlaag en de samenstelling van de goudlegering.

Goud dikte

Standaard gouden contactvingers vereisen een hardgoudlaag van 1–3 µm. Dit bereik weerspiegelt de afweging tussen kosten (goud wordt per gewichtseenheid geprijsd; dikkere lagen zijn duurder) en prestaties (dikker goud doorstaat meer insteekcycli voordat het doorslijt tot het nikkel). Voor toepassingen met specifieke eisen aan het aantal insteekcycli wordt de juiste dikte bepaald door de specificaties van de connectorfabrikant of de toepasselijke IPC-norm.

Specifieke toepassingsnormen schrijven nauwere marges voor: DDR5-geheugenmodules volgens JEDEC MO-002 vereisen een goudlaag van 0.76–1.27 µm op een nikkelen onderlaag van 3–5 µm. PCI Express-randconnectoren vereisen doorgaans een minimale goudlaagdikte van 30 micro-inch (0.76 µm). Industriële backplane-connectoren met een hoge cyclusduur (meer dan 10,000 invoegingen) kunnen een gegalvaniseerde goudlaagdikte tot 50 µm vereisen (hoewel dit zeldzaam en duur is; de meeste toepassingen vallen binnen het bereik van 1–3 µm).

Nikkelen onderplaat

De nikkellaag tussen het koperen contactvlak en de goudlaag heeft twee functies: ze fungeert als diffusiebarrière (waardoor wordt voorkomen dat koper door de goudlaag migreert, wat de oppervlaktegeleidbaarheid zou verminderen) en ze vormt een hard substraat dat de dunne goudlaag mechanisch ondersteunt. De standaard dikte van de nikkelonderlaag voor gouden contactvlakken is 3–6 µm. De nikkellaag moet worden aangebracht vóór de harde goudplating; deze stap maakt geen deel uit van het ENIG-proces voor de rest van de printplaat.

Goudlegeringssamenstelling

Hard goud voor de gouden contactpunten op printplaten maakt gebruik van een goud-kobaltlegering met 0.1–0.5% kobalt per gewichtseenheid. De toevoeging van kobalt verhoogt de Vickers-hardheid van ongeveer 70 HV (puur goud) tot 130–200 HV. Deze toename in hardheid is het mechanisme achter de slijtvastheid: harder goud behoudt zijn oppervlaktestructuur onder het herhaalde glijdende contact dat optreedt tijdens het plaatsen en verwijderen van de printplaat.

Sommige specificaties gebruiken goud-nikkellegeringen in plaats van goud-kobalt, met name in toepassingen waar kobalt door milieuregelgeving aan banden is gelegd. Goud-nikkel hard goud bereikt vergelijkbare hardheidsniveaus en is een acceptabel alternatief wanneer dit is voorgeschreven.

De meest voorkomende oorzaak van defecten aan gouden contactpunten is het gebruik van ENIG (0.05–0.15 µm zacht goud) in plaats van elektrolytisch hard goud (1–3 µm). De ENIG-laag slijt binnen 10–20 insteekcycli door tot aan de nikkellaag. De contactweerstand neemt toe, de signaalkwaliteit verslechtert en de verbinding begeeft het – zelfs als de printplaat er bij de eerste inspectie correct uitziet.

— Analyse van defecten aan PCB-randconnectoren

---

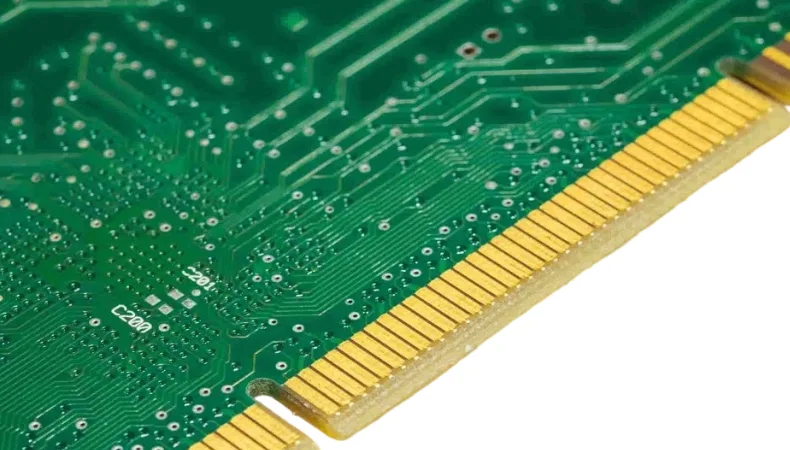

Soorten gouden contactpunten op printplaten: standaard, gesegmenteerd, getrapt en lang-kort.

Gouden vingerconnectoren hebben niet één uniforme geometrie. Verschillende toepassingen vereisen verschillende contactvlakconfiguraties, en de fabricage-eisen variëren dienovereenkomstig.

Standaard (uniforme) gouden vingers

Het meest voorkomende type is een printplaat met alle contactpunten even lang en breed, en in één rechte rij aan de rand van de printplaat. Deze printplaat wordt gebruikt in gestandaardiseerde interfaces: DDR-geheugen, PCIe-kaarten, M.2-schijven, PCI-uitbreidingskaarten en de meeste industriële backplane-connectoren die een gedefinieerde contactafstandstandaard volgen. De fabricage is eenvoudig omdat de maskeringsgeometrie uniform is.

Gesegmenteerde gouden vingers

Pads van verschillende lengtes zijn in één rij gerangschikt, waardoor een gesegmenteerd uiterlijk ontstaat waarbij sommige contacten korter zijn dan andere. Deze geometrie heeft een functioneel doel: bij connectoren met gefaseerde insertie maken de langere contacten tijdens het plaatsen op de printplaat eerder elektrisch contact dan de kortere contacten. Hierdoor kunnen voedingspinnen verbinding maken vóór signaalpinnen (waardoor transiënten bij het plaatsen van de connector worden voorkomen en signaalcircuits niet beschadigd raken) of kan de printplaat worden geïdentificeerd voordat de volledige verbinding tot stand is gebracht. Deze configuratie komt veel voor in connectoren voor industriële modules, robuuste backplane-ontwerpen en gespecialiseerde telecommunicatieapparatuur.

Getrapte (lang-korte afwisselende) gouden vingers

Een variant waarbij de contactpunten afwisselend twee verschillende lengtes hebben volgens een vast patroon. Deze variant wordt gebruikt in connectoren die twee verschillende insteekdieptes ondersteunen – bijvoorbeeld een gedeeltelijke insteekpositie voor de energiebesparende stand-bymodus en een volledige insteekpositie voor normaal gebruik. De getrapte geometrie vereist een zorgvuldige fabricage om de dimensionale nauwkeurigheid van beide contactlengtes te waarborgen.

Afgeschuinde en gefacetteerde varianten

Alle typen connectoren met gouden contactpunten vereisen een afgeschuinde rand op de printplaat (de afschuining die de printplaat in de connector geleidt). Er bestaan ​​variaties in de afschuinhoek (30°, 45°, 60°) en of de afschuining aan één zijde van de printplaat of aan beide zijden (dubbele afschuining) wordt aangebracht. De mechanische tekening van de connectorfabrikant definieert de vereiste afschuiningsgeometrie; de ​​printplaatfabrikant brengt deze aan tijdens het frezen en afschuinen.

Ontwerpregels voor gouden contactpunten op printplaten: afschuining, speling en lay-out

PCB's met gouden contactpunten vereisen specifieke ontwerpvoorschriften die afwijken van de standaard PCB-layoutpraktijk. Deze voorschriften bestaan ​​omdat het productieproces voor gouden contactpunten – met name het afschuinen van de randen, selectieve maskering en de galvaniseervolgorde – beperkingen oplegt die standaard DFM-tools niet automatisch afdwingen.

Afschuining van de rand van de plank

De afschuining (afschuining) aan de rand van de gouden contactpunten van de printplaat is niet optioneel — deze is noodzakelijk om de printplaat correct in een sleufconnector te kunnen plaatsen zonder de connectorcontacten of de gouden contactpunten te beschadigen. Standaard specificaties voor de afschuining:

De afschuinhoek (gemeten vanaf het printplaatoppervlak) is doorgaans 30°, 45° of 60°, afhankelijk van de connectorspecificatie. 45° is de meest voorkomende standaard voor PCIe- en DDR-connectoren. De afschuindiepte verwijdert doorgaans 0.5–1.0 mm van elk oppervlak van de printplaat. Enkelzijdige afschuining (slechts één zijde) wordt gebruikt voor de meeste interfaces in consumentenelektronica. Dubbelzijdige afschuining (beide zijden) wordt gebruikt voor toepassingen waarbij de printplaat in beide richtingen moet kunnen worden geplaatst.

De afschuining wordt door de PCB-fabrikant aangebracht tijdens het routeren/profileren van de printplaat. De Gerber-bestanden moeten de geometrie van de afschuining expliciet specificeren; deze kan niet alleen worden afgeleid uit de posities van de gouden contactpunten.

Speling van het soldeermasker

Het soldeermasker mag niet over de vergulde contactvlakken heen lopen. De vereiste afstand tussen de rand van het soldeermasker en het dichtstbijzijnde vergulde contactvlak is minimaal 0.5 mm, waarbij 1 mm de standaard aanbeveling is. Deze afstand is om twee redenen nodig: het soldeermasker wordt aangebracht vóór het vergulden, en elke bedekking van het masker op de contactvlakken zou voorkomen dat het galvaniseerbad het volledige contactvlak bereikt; en tijdens gebruik moeten de connectorcontacten direct contact maken met het vergulde contactvlak zonder dat isolerend maskermateriaal een barrière vormt.

Via beperking in de gouden vingerzone

Er mogen geen via's in het gebied van de gouden contactpunten of binnen 1 mm van de gouden contactvlakken worden geplaatst. Via's in het gebied van de gouden contactpunten creëren openingen waardoor het galvaniseerbad toegang krijgt tot de binnenste koperlagen, wat leidt tot ongecontroleerde galvanisatie op het koper van de binnenste lagen en mogelijk kortsluiting veroorzaakt. Ze creëren ook mechanische zwakke punten nabij de rand van de printplaat, waar de printplaat herhaaldelijk wordt blootgesteld aan invoerkrachten.

Padgeometrie en -afstand

De breedte, lengte en afstand tussen de gouden contactpunten worden doorgaans bepaald door de specificaties van de connector of het slot, en niet door de PCB-ontwerper. Belangrijke ontwerpregels die gelden ongeacht de specifieke connectorstandaard zijn: zorg voor een consistente contactpuntlengte voor alle contacten in dezelfde rij (tenzij een gesegmenteerd of getrapt ontwerp wordt toegepast); houd de randen van de contactpunten parallel aan de rand van de printplaat tot op ±0.1 mm nauwkeurig; en houd de afstand tussen de contactpunten binnen de tolerantie van de connectorspecificatie, die doorgaans ±0.1 mm bedraagt ​​voor standaardinterfaces.

Connectorbeveiliging en componentvrijheid

Het gebied rondom de contactzone van de gouden vinger – het gedeelte dat zich tijdens het inbrengen in de connectorbehuizing bevindt – moet vrij blijven van componenten, soldeerpasta en beschermende coating. De diepte van deze zone wordt bepaald door de specificaties voor de inbrengdiepte van de connector. Doorgaans is een afstand van 5–15 mm vanaf de rand van de printplaat tot in het binnenste van de printplaat vereist, afhankelijk van het connectortype.

---

Hoe gouden contactpunten op printplaten worden vervaardigd: de fabricagevolgorde

Inzicht in de productievolgorde voor printplaten met vergulde contacten helpt ontwerpers bij het opstellen van correcte fabricage-instructies en bij het beoordelen of een fabriek de gespecificeerde printplaat daadwerkelijk kan leveren. Het proces is complexer dan standaard ENIG-productie, omdat het een extra selectieve galvaniseerstap en een mechanische afschuining vereist.

Stap 1: Standaard meerlaagse fabricage via de buitenste koperlaag

De printplaat wordt vervaardigd volgens alle standaardstappen van ons productieproces. PCB-productieproces: — beeldvorming van de binnenlaag, lamineren, boren, galvaniseren, beeldvorming van de buitenlaag en etsen — tot het punt waarop de buitenste koperlagen voltooid zijn. De gouden vingerkussentjes worden in de buitenste koperlaag gedefinieerd als standaard koperen pads.

Stap 2: ENIG-verwerking van componentpads

De printplaat ondergaat een ENIG-proces — chemisch vernikkelen gevolgd door vergulden — op de contactvlakken. De vergulde contactvlakken worden tijdens deze stap afgedekt om te voorkomen dat ENIG wordt aangebracht op de contacten die verguld zullen worden. Deze selectieve afdekstap is waar veel fabrieken zonder echte dual-finish-mogelijkheden problemen ondervinden.

Stap 3: Het aanbrengen van het soldeermasker

Het soldeermasker wordt op de printplaat aangebracht met de voorgeschreven afstand rond de gouden contactpunten. Het masker wordt niet aangebracht over de gouden contactvlakken zelf. Het masker wordt uitgehard vóór de hardvergulde fase.

Stap 4: Elektrolytisch vernikkelen en hardvergulden

De contactvlakken van de gouden vingers worden eerst gegalvaniseerd met nikkel (3–6 µm), gevolgd door gegalvaniseerd hard goud (1–3 µm of zoals gespecificeerd). Dit is een elektrolytisch proces dat elektrische stroom vereist — de koperen contactvlakken in het gouden vingergebied worden elektrisch verbonden om stroomdoorgang tijdens het galvaniseren mogelijk te maken. Galvaniseerbussen (dunne koperen sporen die de gouden contactvlakken met de rand van de printplaat verbinden voor elektrisch contact tijdens het galvaniseren) zijn doorgaans nodig; deze worden naar de afvalrand van de printplaat geleid en tijdens het depaneliseren verwijderd.

Stap 5: Profielbewerking en afschuining van de randen

De printplaat wordt tot de uiteindelijke vorm gefreesd en de gouden contactrand krijgt de voorgeschreven afschuining met behulp van een afschuiningsgereedschap. Het afschuinen gebeurt na het galvaniseren om te voorkomen dat het galvaniseerbad wordt verontreinigd met freesresten. De afschuiningshoek en -diepte worden gecontroleerd aan de hand van de specificaties. De dikte van de printplaat bij de afgeschuinde rand wordt gemeten om te bevestigen dat deze overeenkomt met de tolerantie voor het inbrengen van de connector.

Stap 6: Elektrische test en inspectie

De afgewerkte printplaat ondergaat een test op elektrische continuïteit en isolatie (vliegende probe of bed-of-nails). De contactweerstand van de gouden contactpunten wordt, indien gespecificeerd, gecontroleerd met een vierpunts Kelvin-meting. Visuele inspectie van het gouden contactpuntgebied controleert de uniformiteit van de plating, eventuele maskeroverschrijding en de geometrie van de afschuining. De dikte van het goud wordt doorgaans gecontroleerd met röntgenfluorescentiemeting (XRF) op voorbeeldprintplaten uit elke productiebatch.

---

Toepassingen: Waar gebruik wordt gemaakt van vergulde contactpunten op printplaten.

De gouden contactpunten op een printplaat verschijnen overal waar een printplaat herhaaldelijk en betrouwbaar elektrisch contact moet maken met een sleufconnector. De specifieke toepassingen variëren van consumentenelektronica tot veeleisende industriële en defensieomgevingen.

Computergeheugenmodules (DDR, SO-DIMM, DIMM)

DDR4 en DDR5-geheugen-DIMM's Dit is de meest voorkomende toepassing van vergulde contacten. Een DDR5 DIMM heeft 288 contacten op de randconnector, die elk zijn verguld volgens de JEDEC MO-002-specificatie: 0.76–1.27 µm hard goud op 3–5 µm nikkel. Het hoge aantal insertiecycli in servers (modules worden tijdens onderhoud en upgrades verwisseld) en de strenge impedantie-eisen van DDR5 maken de juiste specificatie voor de vergulding cruciaal.

PCIe-, PCI- en uitbreidingskaarten

GPU-kaarten, NVMe-schijven, netwerkadapters en andere PCIe-uitbreidingskaarten gebruiken vergulde contactpunten, variërend van PCIe x1 (18 contacten) tot PCIe x16 (164 contacten). De specificatie voor vergulde contactpunten bij PCIe vereist doorgaans een minimale dikte van 30 micro-inch (0.76 µm) hard goud. De specificatie voor PCIe-connectoren vereist afschuining aan beide zijden van de rand van de printplaat.

M.2- en SATA-schijven

M.2-opslagapparaten gebruiken een 67-pins randconnector met harde vergulde contacten. De M.2-vormfactor vereist een nauwkeurige geometrie van de vergulde contactvlakken om correct aan te sluiten op de veerkontacten van het M.2-slot. M.2-modules zijn ontworpen voor incidentele plaatsing (doorgaans eenmalige installatie), waardoor de plaatsingscyclus korter is. De betrouwbaarheid van het elektrische contact is echter wel hoog, omdat de interface werkt op PCIe Gen 4/5-snelheden.

Industriële backplane-modules

Industriële PLC-modules, VME-kaarten, CompactPCI, VPX en op maat gemaakte industriële backplane-systemen maken allemaal gebruik van vergulde contactpunten tussen de modules en de backplane. Industriële toepassingen stellen vaak hogere eisen aan de insteekcycli (meer dan 10,000 cycli voor modules die regelmatig worden onderhouden) en een breder temperatuurbereik dan consumententoepassingen. Dit leidt tot de behoefte aan dikkere goudlagen (2-3 µm) en robuustere nikkelonderlagen. Deze printplaten worden vaak geleverd als volledig geassembleerde printplaat Eenheden die klaar zijn voor integratie in racksystemen.

Telecommunicatie- en netwerkapparatuur

Lijnkaarten, optische transceivers en blade-serverkaarten in telecommunicatie-infrastructuur maken gebruik van vergulde contactpunten. De combinatie van hoge datasnelheden en hoge insteekbetrouwbaarheid maakt vergulde contacten een ononderhandelbare specificatie.

Medische en lucht- en ruimtevaarttoepassingen

Medische diagnostische apparatuur en ruimtevaartelektronica maken gebruik van vergulde contactpunten, waarbij de betrouwbaarheid van de connector direct van invloed is op de veiligheid. Voor deze toepassingen wordt vaak de dikkere kant van het gouddiktebereik voorgeschreven en is een gedocumenteerde traceerbaarheid van het galvaniseerproces vereist, inclusief XRF-meetgegevens voor elke productielot.

---

Kwaliteitscontrole en testen voor printplaten met vergulde contacten

Printplaten met gouden contacten vereisen specifieke kwaliteitscontroles die verder gaan dan de standaard PCB-inspectie. De drie belangrijkste zijn het meten van de dikte van de goudlaag, het testen van de contactweerstand en de visuele en dimensionale inspectie van de afschuining.

diktemeting van goud met behulp van röntgenfluorescentie (XRF).

XRF is de standaard niet-destructieve methode voor het meten van de dikte van de goudlaag op printplaten. Een XRF-apparaat richt een röntgenstraal op het oppervlak van de gouden contactvlakken; het fluorescentiespectrum van het teruggekaatste signaal identificeert de aanwezige elementen en hun dikte. XRF-metingen kunnen tegelijkertijd de dikte van goud en nikkel bepalen. We voeren XRF-bemonstering uit op elke productiebatch van printplaten met gouden contactvlakken, waarbij de resultaten worden gedocumenteerd in de verzendverpakking. Voor toepassingen die een strengere procescontrole vereisen (DDR5, ruimtevaart, medische toepassingen), is 100% XRF-meting beschikbaar. Printplaten met gouden contactvlakken met HDI-constructie — waarbij BGA-pads met fijne pitch op het componentgebied worden gecombineerd met gouden vingercontacten aan de rand van de printplaat — is XRF-verificatie nodig om te bevestigen dat de selectieve maskering de twee galvaniseerprocessen correct van elkaar heeft gescheiden zonder kruisbesmetting.

Contactweerstandsverificatie

Voor printplaten waar de specificatie van de contactweerstand van de vergulde contactpunten cruciaal is (hoogfrequente interfaces, analoge signalen met lage stroomsterkte), wordt de contactweerstand gemeten met een vierdraads Kelvin-meetopstelling. De Kelvin-methode elimineert de weerstand van de contactdraden uit de meting, waardoor een nauwkeurige meting van de contactinterfaceweerstand wordt verkregen. De typische contactweerstand van een verguld contactpunt ligt onder de 10 mΩ voor een correct geplateerd contact.

Testen van de inbreng- en uittrekkracht

Bij in grote aantallen geproduceerde gouden contactplaten voor een specifieke connector, wordt door middel van krachtmetingen op proefplaten gecontroleerd of de plaatdikte, de afschuining en de breedte van de contactvlakken binnen de mechanische specificaties van de connector vallen. Te dikke platen passen niet volledig; platen met een onjuiste afschuining kunnen de veercontacten van de connector beschadigen.

Hechtings- en slijtagetesten

Voor toepassingen met vastgestelde insteekcycli kan versnelde slijtagetesten op testprintplaten verifiëren of de gespecificeerde goudlaagdikte voldoet aan de doelstelling voor het aantal insteekcycli. Deze testen worden doorgaans uitgevoerd door de connectorfabrikant tijdens de connectorkwalificatie, maar kunnen ook door de PCB-klant worden aangevraagd voor nieuwe ontwerpen of nieuwe leveranciers.

---

Veelgestelde Vragen / FAQ

Wat is een PCB-goudvinger?

Een PCB-goudvinger is een rij vergulde, rechthoekige contactpunten aan de rand van een printplaat. Wanneer deze in een compatibel slot of randconnector worden geplaatst, vormen ze de elektrische interface tussen de printplaat en het hostsysteem. De term is afgeleid van hun uiterlijk: een rij parallelle gouden contacten die op vingers lijken. Ze worden gebruikt in RAM-modules, PCIe-kaarten, M.2-schijven, industriële backplane-modules en elke andere printplaatverbinding die gebruikmaakt van een randconnector.

Welke dikte goud wordt gebruikt voor de gouden contactpunten op een printplaat?

De standaard specificatie voor gouden contactpunten op printplaten vereist 1–3 µm elektrolytisch hard goud (goud-kobaltlegering) over 3–6 µm chemisch nikkel. DDR5-geheugenmodules volgens JEDEC MO-002 specificeren 0.76–1.27 µm goud op 3–5 µm nikkel. PCIe-specificaties vereisen doorgaans een minimum van 30 micro-inch (0.76 µm). Toepassingen met hoge eisen aan het aantal insertiecycli (10,000+ cycli) kunnen 2–3 µm goud specificeren voor een langere levensduur.

Wat is het verschil tussen PCB-goudcontacten en ENIG?

Gouden contactpunten gebruiken elektrolytisch hard goud (1–3 µm, goud-kobaltlegering, 130–200 HV hardheid) dat door middel van galvaniseren tot een nauwkeurig gecontroleerde dikte wordt aangebracht. ENIG gebruikt immersiegoud (0.05–0.15 µm, puur goud, 60–80 HV hardheid) dat door middel van chemische verplaatsing wordt aangebracht. ENIG is ontworpen voor soldeerbaarheid, niet voor slijtvastheid — het contactoppervlak begeeft het na 10–20 insteekcycli. Gouden contactpunten gebruiken specifiek hard goud omdat het duizenden insteekcycli kan doorstaan ​​zonder door te slijten tot de nikkellaag.

Waarom moeten de gouden contactpunten van een printplaat afgeschuind (geschuind) worden?

De afschuining aan de gouden vingerrand van de printplaat geleidt de printplaat in de connectorsleuf zonder dat deze blijft haken aan de veerkontacten van de connector of het gouden oppervlak beschadigt tijdens het inbrengen. Zonder afschuining zou de scherpe rand van de printplaat de connectorcontacten schrapen, waardoor deze mogelijk beschadigd raken en er vuil vrijkomt dat de betrouwbaarheid van het contact vermindert. Standaard afschuiningshoeken zijn 30°, 45° of 60°, afhankelijk van de connectorspecificatie. De afschuining wordt door de printplaatfabrikant gefreesd na het galvaniseren, tijdens de profileringsstap van de printplaat.

Kan ENIG worden gebruikt voor de gouden contactpunten van een printplaat in plaats van hard goud?

Nee. ENIG (immersiegoud, 0.05–0.15 µm) is veel te dun en te zacht voor gebruik als randconnectorcontact. Het slijt binnen 10–20 insteekcycli door tot de nikkellaag, waardoor de contactweerstand toeneemt en de signaalintegriteit verslechtert. Gouden vingercontacten vereisen elektrolytisch hard goud (1–3 µm) met een goud-kobaltlegering voor voldoende slijtvastheid. Een printplaat met een ENIG-afwerking die tevens als gouden vingercontact wordt gebruikt, zal voortijdig defect raken.

Welke ontwerpvoorschriften gelden voor de gouden contactpunten op printplaten?

Belangrijke ontwerpvoorschriften voor gouden contactpunten: (1) Geen via's binnen 1 mm van de gouden contactpunten – via's zorgen ervoor dat het galvaniseerbad de binnenste koperlagen kan bereiken. (2) Het soldeermasker moet minimaal 0.5–1 mm afstand hebben van de randen van de gouden contactpunten – overschrijding van het masker verhindert een goede galvanisatie. (3) De afschuining van de printplaatrand moet overeenkomen met de connectorspecificatie – 30°, 45° of 60°. (4) De dikte van het goud en de dikte van de nikkelonderlaag moeten expliciet worden gespecificeerd in de fabricage-instructies – "gouden contactpunten" alleen is geen voldoende specificatie. (5) Geen componenten of soldeerpasta in de connector-invoegzone, doorgaans 5–15 mm van de printplaatrand.

Hoe controleer je de dikte van de goudlaag op de gouden contactpunten van een printplaat?

De dikte van de goudlaag wordt geverifieerd door middel van röntgenfluorescentiemeting (XRF) – een niet-destructieve techniek die de dikte van de goud- en nikkellagen gelijktijdig meet. XRF-metingen worden uitgevoerd op testprintplaten uit elke productiebatch. Voor kritische toepassingen (DDR5, ruimtevaart, medische toepassingen) kan een XRF-meting van 100% op elke printplaat worden vereist. De XRF-meetresultaten moeten worden opgenomen in het documentatiepakket voor de printplaatfabricage.

Wat is het verschil tussen gesegmenteerde en standaard gouden vingers?

Standaard vergulde contactpunten hebben allemaal contactvlakken van dezelfde lengte, waardoor een uniforme rij randcontacten ontstaat die wordt gebruikt in gestandaardiseerde interfaces zoals DDR-geheugen en PCIe-kaarten. Gesegmenteerde vergulde contactpunten hebben contactvlakken van verschillende lengtes in dezelfde rij, waardoor sommige contacten eerder contact maken dan andere tijdens het plaatsen van de connector op de printplaat. Deze gefaseerde verbinding wordt gebruikt in connectoren waar voedingspinnen contact moeten maken vóór signaalpinnen (om signaalcircuits te beschermen tegen spanningspieken tijdens het plaatsen) of waar identificatie van de printplaat moet plaatsvinden voordat de verbinding volledig tot stand is gebracht. Gesegmenteerde vergulde contactpunten komen veel voor in industriële backplane-connectoren en gespecialiseerde telecommunicatieapparatuur.
