Productie van zware koperen PCB's voor vermogenselektronica

Wanneer uw elektronische ontwerp een uitzonderlijke stroomdraagkracht en superieur thermisch beheer vereist, zware koperen printplaten de hoeksteen van betrouwbare prestaties worden. Bij Highleap Electronics zijn we gespecialiseerd in de productie en assemblage van een breed scala aan printplaten, waaronder standaard en zware kopersoorten, om te voldoen aan de meest veeleisende industriële eisen.

Als toonaangevende fabrikant en assemblageleverancier van printplaten zien we de groeiende vraag naar zware koperen printplaten in diverse sectoren, waaronder de automobielindustrie, hernieuwbare energiesystemen, vermogenselektronica en meer. Onze ultramoderne faciliteiten en expertise stellen ons in staat om hoogwaardige printplaten te produceren die voldoen aan de strenge normen van industrieën die robuuste elektrische geleiding, uitstekende warmteafvoer en langdurige betrouwbaarheid vereisen.

Of u nu hoogstroom-vermogenselektronica, elektrische voertuigsystemen of geavanceerde oplossingen voor hernieuwbare energie ontwikkelt, Highleap Electronics beschikt over de ervaring en technologie om printplaten van de hoogste kwaliteit te leveren, afgestemd op de behoeften van uw project. Onze uitgebreide diensten omvatten alles van ontwerpconsultatie tot productie en assemblage, zodat uw project nauwkeurig, op tijd en binnen budget wordt voltooid.

Inzicht in de technologie van zware koperen PCB's

Zware koperen PCB's hebben een dikte van 3 tot 30 gram koper per vierkante meter, vergeleken met de standaard 1 gram koper. Dit aanzienlijke kopergewicht zorgt voor een superieure stroomafgifte, verbeterde warmteafvoer en verbeterde mechanische sterkte. Het productieproces omvat gespecialiseerde galvaniseertechnieken om koperlagen op te bouwen met behoud van een nauwkeurige spoorgeometrie en -afstand.

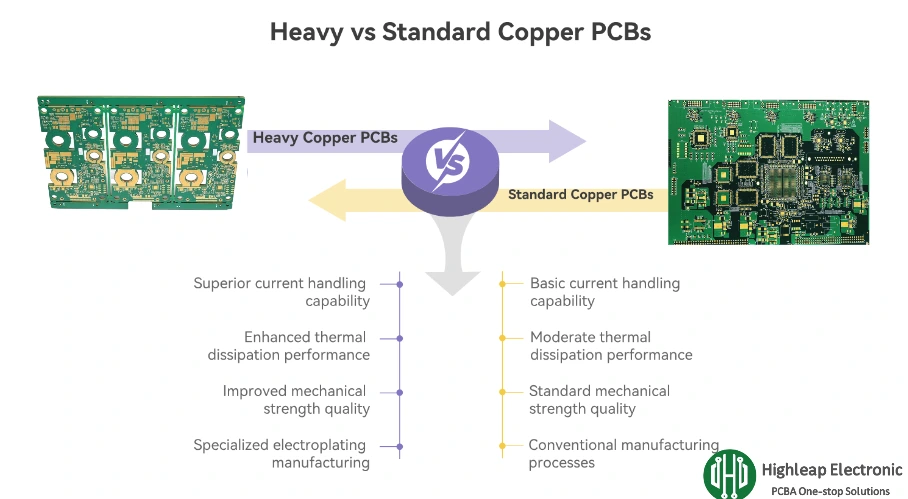

Zware versus standaard koperen PCB's

Hoewel zowel zware als standaard koperen PCB's voor verschillende toepassingen worden gebruikt, ligt het belangrijkste verschil in de dikte van het koper en hun respectievelijke mogelijkheden:

• Standaard koperen printplaten: Gebruikt doorgaans koperdiktes variërend van 1 oz tot 2 oz per vierkante voet. Deze platen zijn ideaal voor toepassingen met lage tot gemiddelde stroomsterkte en worden vaak gebruikt in consumentenelektronica en signaaloverdrachtcircuits.
• Zware koperen printplaten: Gebruik koperdiktes variërend van 3 tot 30 gram per vierkante meter, waardoor ze geschikt zijn voor toepassingen met hoge stroomsterktes en hoge vermogens. Deze worden veel gebruikt in sectoren zoals vermogenselektronica, de automobielindustrie en hernieuwbare energiesystemen, waar hoge thermische en elektrische prestaties vereist zijn.

Belangrijkste voordelen van zware koperen PCB's:

• Hoge stroomcapaciteit: Kan 10-200+ ampère ondersteunen, afhankelijk van het kopergewicht en de spoorbreedte.

• Uitstekende warmteafvoer: Vermindert hotspots en verbetert het algemene thermische beheer.

• Verbeterde duurzaamheid: Biedt mechanische robuustheid voor zware bedrijfsomstandigheden.

• Lage impedantie: Minimaliseert spanningsdalingen in elektriciteitsdistributienetwerken.

Productieproces van zware koperen PCB's: een stapsgewijze handleiding (dubbelzijdig)

Zware koperen PCB's zijn essentieel voor toepassingen die een hoge stroombelastbaarheid en effectief thermisch beheer vereisen. Hieronder volgt een stapsgewijs productieproces voor een dubbelzijdige zware koperen PCB, met gedetailleerde informatie over elke cruciale fase in het productieproces.

Productieprocesstroom

1. Snijden
   Het basismateriaal (meestal FR4) wordt op maat gesneden volgens de ontwerpeisen. Dit vormt de basis voor de rest van het productieproces.
2. Bakken na het snijden
   Na het snijden wordt de PCB-materiaal wordt gebakken om eventueel achtergebleven vocht te verwijderen en zo mogelijke problemen zoals delaminatie of oxidatie tijdens de productiefasen te voorkomen.
3. Boren (boren van aluminiumplaten, sleuffrezen met metallisatie)
   Precisieboren wordt uitgevoerd om gaten (via's en componentgaten) te creëren. Sleuffrezen wordt gebruikt om extra elementen te creëren, zoals sleuven of grote gaten. Metallisatie vindt plaats in de geboorde gaten om de elektrische geleiding tussen de lagen te garanderen, met name bij dubbelzijdige printplaten.
4. Bramen
   Na het boren worden eventuele bramen en ruwe randen rond de gaten verwijderd, zodat de randen glad en schoon zijn. Zo worden problemen tijdens het solderen of monteren voorkomen.
5. Stroomloos koperplaten
   Een dunne laag koper wordt via een chemisch koperplatingsproces in de geboorde gaten aangebracht. Dit is een cruciale stap om ervoor te zorgen dat de via's geleidend zijn, zodat elektrische signalen tussen de twee PCB-lagen kunnen worden doorgegeven.
6. Koperen platen
   De volgende stap is kopergalvanisatie, waarbij het koper op het oppervlak en in de gaten dikker wordt. Dit zorgt ervoor dat de printplaat de vereiste hoge stroomsterkte kan voeren zonder oververhit te raken.
7. Buitenste laag droge film
   Een lichtgevoelige droge film wordt aangebracht op de buitenkant van de printplaat. Deze film wordt later blootgesteld aan UV-licht om het circuitontwerp over te brengen op het koperoppervlak.
8. Inspectie van droge films
   De droge film wordt gecontroleerd op eventuele defecten, zoals luchtbellen of scheuren, om er zeker van te zijn dat de film goed hecht en goed functioneert in de volgende fasen van het fotolithografieproces.
9. Patroonplateren
   Het circuitontwerp wordt met behulp van UV-licht op de droge film overgebracht. Zodra het circuit is belicht, wordt het patroonplatingproces gebruikt om koper op de gewenste delen van de printplaat af te zetten om de sporen en pads voor componenten te vormen.
10. Buitenste laag etsen (thioureumreiniging)
    Het overtollige koper wordt weggeëtst met een thioureumreinigingsoplossing, waarbij de kopersporen achterblijven die het uiteindelijke circuitpatroon vormen.
11. Buitenste laag AOI (geautomatiseerde optische inspectie)
    Een geautomatiseerde optische inspectie (AOI) wordt uitgevoerd om te controleren op defecten in de buitenste laag, zoals open circuits, kortsluitingen of verkeerde uitlijning, om te garanderen dat het ontwerp correct wordt geïmplementeerd.
12. Borstelen
    Na het etsen en AOI wordt de PCB geborsteld om eventuele resten van het etsproces te verwijderen. Zo is het oppervlak schoon en glad voor verdere verwerking.
13. Soldeermasker aansluiten
    Niet-geplateerde gaten die geen elektrische aansluitingen nodig hebben, worden afgedicht met een soldeermasker. Dit wordt gedaan om te voorkomen dat er soldeer in deze gaten komt tijdens de montage.
14. Soldeermasker aanbrengen
    Een laag soldeermasker wordt op de printplaat aangebracht om de delen af ​​te dekken die niet gesoldeerd mogen worden. Deze laag beschermt de printplaat tegen oxidatie en voorkomt kortsluiting.
15. Soldeermasker inspectie
    Nadat het soldeermasker is aangebracht, wordt een gedetailleerde inspectie uitgevoerd om te garanderen dat het masker gelijkmatig is aangebracht en dat er geen overloop is op plekken waar gesoldeerd moet worden.
16. Zeefdruk
    Zeefdruk wordt gebruikt om componentlabels, onderdeelnummers en andere benodigde markeringen op de printplaat aan te brengen. Deze stap zorgt ervoor dat het assemblageproces soepel verloopt.
17. Oppervlakteafwerking (HASL, ENIG)
    Oppervlakteafwerkingen zoals HASL (Hot Air Solder Leveling) of ENIG (Electroless Nickel Immersion Gold) worden toegepast om een ​​schoon, soldeerbaar oppervlak te garanderen voor het plaatsen van de componenten en het soldeerproces.
18. Impedantietest (indien van toepassing)
    Voor hoogfrequente of hogesnelheidstoepassingen worden impedantietests uitgevoerd om te garanderen dat de PCB voldoet aan de vereiste impedantie voor signaalintegriteit.
19. Elektrisch testen
    Er worden uitgebreide elektrische tests uitgevoerd om te verifiëren of alle circuits functioneel zijn. Hierbij wordt gecontroleerd op open circuits en kortsluitingen en wordt bevestigd dat het bord voldoet aan de elektrische specificaties.
20. Tweede boring, V-snede
    Een tweede boring wordt uitgevoerd voor niet-metalen gaten die niet geschikt waren voor de eerste boring. Deze gaten zijn meestal niet-elektrische via's die apart geboord moeten worden.
    V-Cut wordt uitgevoerd om de PCB langs het paneel te kerven, waardoor de afzonderlijke printplaten later gemakkelijker te scheiden zijn.
21. Routing
    De PCB wordt naar de uiteindelijke vorm en afmetingen gefreesd, waarbij de randen glad zijn en voldoen aan de ontwerpspecificaties.
22. Functioneel testen
    Functionele tests worden uitgevoerd om ervoor te zorgen dat de PCB correct functioneert onder realistische omstandigheden. Hierbij wordt geverifieerd of alle circuits en componenten presteren zoals verwacht.
23. Laatste inspectie
    Er wordt een eindinspectie uitgevoerd om te controleren op eventuele defecten in zowel de fysieke als elektrische eigenschappen van de printplaat. Deze stap garandeert dat de printplaat aan alle kwaliteitsnormen voldoet.
24. Verpakken
    De voltooide printplaten worden zorgvuldig verpakt ter bescherming tijdens transport en verwerking. De verpakking is ontworpen om schade, zoals fysieke vervorming of elektrostatische ontlading (ESD), te voorkomen.
25. Magazijn voor afgewerkte goederen
    Nadat de PCB's zijn verpakt, worden ze opgeslagen in een magazijn voor eindproducten, in afwachting van verzending naar klanten of verdere assemblage.

Ontwerpoverwegingen voor zware koperen printplaten

Het ontwerpen van zware koperen printplaten vereist zorgvuldige aandacht voor specifieke factoren om ervoor te zorgen dat de printplaat naar behoren presteert. Hieronder staan ​​de belangrijkste overwegingen:

• Koperdikte: Zwaar koper wordt doorgaans gedefinieerd door de dikte (gemeten in ounces per vierkante voet). De keuze van het kopergewicht heeft een directe invloed op de stroombelastbaarheid van de printplaat. Voor toepassingen met hoge vermogens zijn dikkere koperlagen essentieel om oververhitting te voorkomen en de betrouwbaarheid te garanderen.
• Thermisch beheer: Zware koperen PCB's worden vaak gebruikt in toepassingen met een hoog vermogen die warmte genereren. Door thermische via's, koellichamen en thermische ontlasting in het ontwerp te integreren, kan de warmteafvoercapaciteit van de PCB aanzienlijk worden verbeterd.
• Spoorbreedte en afstandDe stroomvoerende capaciteit van een spoor is afhankelijk van de breedte en de dikte van de koperlaag. Ontwerpers moeten de spoorbreedte en -afstand zorgvuldig berekenen om de vereiste stroom te verwerken en tegelijkertijd overmatige hitteontwikkeling te voorkomen.
• Via Ontwerp: Voor meerlaagse PCB's is het via-ontwerp cruciaal. Through-hole via's hebben over het algemeen de voorkeur vanwege hun betrouwbaarheid in toepassingen met zwaar koper, terwijl blinde en begraven via's kunnen worden gebruikt voor compactere ontwerpen.
• Componentplaatsing: Componenten met een hoge stroomsterkte moeten worden geplaatst op plekken waar ze de warmte efficiënt kunnen afvoeren. De plaatsing van de componenten moet ook signaalinterferentie minimaliseren en een goed thermisch beheer garanderen.

Best practices voor de productie van zware koperen PCB's

Om optimale prestaties en kwaliteit te garanderen, is het essentieel om de volgende best practices te volgen tijdens de productie van zware koperen PCB's:

1. Gebruik hoogwaardige materialen: Kies altijd materialen die bestand zijn tegen de eisen van zware kopertoepassingen en zorg ervoor dat het basismateriaal de dikte van het koper ondersteunt en een goede thermische stabiliteit biedt.
2. Controleprocesparameters: Controleer de koperplating-, ets- en boorparameters nauwkeurig om uniformiteit en consistentie over de gehele printplaat te garanderen. Variaties in deze processen kunnen leiden tot prestatieproblemen.
3. Grondig testen: Voer strenge elektrische tests, thermische cyclustests en impedantietests uit om ervoor te zorgen dat de PCB zonder storingen hoge stroom- en vermogenstoepassingen aankan.
4. Zorg voor een goed ontwerp voor productie (DFM): Werk al vroeg in de ontwerpfase samen met fabrikanten om ervoor te zorgen dat de PCB geschikt is voor productie. Dit helpt kostbare ontwerpfouten te voorkomen die tijdens het productieproces kunnen ontstaan.
5. Werk met ervaren fabrikanten: Werk samen met PCB-fabrikanten die ervaring hebben met toepassingen met zwaar koper en hoog vermogen, zodat u zeker weet dat de printplaat aan de hoogste normen voldoet.

Door deze overwegingen en aanbevolen werkwijzen te volgen, kunt u ervoor zorgen dat de zware koperen PCB voldoet aan de noodzakelijke elektrische, mechanische en thermische vereisten en betrouwbaar presteert in toepassingen met een hoog vermogen.

Overwegingen bij de montage van zware koperen PCB's

Componentselectie- en plaatsingsstrategie

De assemblage van zware koperen PCB's brengt unieke uitdagingen met zich mee die specialistische expertise vereisen. De grotere kopermassa beïnvloedt de thermische profielen tijdens het solderen, waardoor aangepaste reflowparameters en mogelijk andere soldeerlegeringen nodig zijn.

Vermogenselektronicacomponenten zoals MOSFET's, IGBT's en grote condensatoren worden vaak gebruikt in zware koperen assemblages. Deze componenten vereisen een zorgvuldige planning van het thermisch beheer en kunnen aanvullende koeloplossingen vereisen, zoals thermische via's, koellichamen of zelfs vloeistofkoelinterfaces.

Belangrijke overwegingen bij de montage:

• Toepassing soldeerpasta: Aangepaste stencilontwerpen voor grotere koperdiktes en om het juiste volume soldeerpasta te garanderen.

• Optimalisatie van het reflow-profiel:De grotere thermische massa van zwaar koper vereist langere verwarmingstijden en mogelijk hogere piektemperaturen.

• Component montagedruk:Zwaardere componenten en een aanzienlijke kopermassa vereisen aangepaste montagedrukken om een ​​correcte verbindingsvorming te garanderen.

Verzending en logistieke overwegingen

Een vaak over het hoofd gezien aspect van zware koperen PCB-assemblageprojecten betreft verzendvoorschriften en logistieke planning. Grote condensatoren, die vaak worden gebruikt in vermogenselektronica, kunnen onderhevig zijn aan transportbeperkingen, met name bij luchtvracht. Deze componenten kunnen vanwege hun potentieel voor energieopslag als gevaarlijke goederen worden geclassificeerd.

Beste praktijken voor verzending:

• Planning vóór de montage:Wij adviseren u om vroegtijdig met uw logistieke partners te overleggen, zodat u inzicht krijgt in de verzendbeperkingen en indien nodig alternatieve routes kunt plannen.

• Documentatie-eisen:Een goede documentatie voor componenten met een hoge capaciteit zorgt voor een soepele douaneafhandeling en naleving van de regelgeving.

• Verpakkingsoverwegingen:Zware koperconstructies vereisen een stevige verpakking om te voorkomen dat ze tijdens het transport beschadigd raken, wat de verzendkosten en de levertijden verhoogt.

Werk samen met Highleap Electronics voor uw behoeften op het gebied van zware koperen PCB's

Bij Highleap Electronics hanteren we een holistische benadering van de productie en assemblage van zware koperen PCB's. Van het eerste ontwerpconsult tot de laatste tests en logistieke coördinatie, zorgen we ervoor dat elk aspect van uw project met precisie en expertise wordt afgehandeld. Dankzij onze jarenlange ervaring begrijpen we de kritische aard van zware kopertoepassingen en geven we prioriteit aan betrouwbaarheid om ervoor te zorgen dat uw product feilloos presteert in omgevingen met een hoog vermogen.

Waarom kiezen voor Highleap Electronics?

• Geavanceerde productiemogelijkheden
  Onze ultramoderne faciliteiten zijn uitgerust om kopergewichten tot 30 oz te verwerken, met strikte precisiecontrole en een robuust kwaliteitsborgingsproces. We garanderen dat elke plaat voldoet aan de hoogste normen voor prestaties en duurzaamheid.

• Gespecialiseerde assemblage-expertise
  Wij zijn gespecialiseerd in de assemblage van zware koperen PCB's. We optimaliseren processen voor componenten met een hoog vermogen en zorgen ervoor dat uw printplaat zelfs in de meest veeleisende toepassingen efficiënt presteert.

• Uitgebreide logistieke ondersteuning
  Wij beheren het volledige verzendproces, inclusief de naleving van de regelgeving voor beperkte componenten, en zorgen voor een vlotte en tijdige levering. Waar u zich ook bevindt, wij kunnen de logistiek coördineren om aan uw behoeften te voldoen.

• Ontwerpoptimalisatie en technische ondersteuning
  Onze deskundige engineers werken nauw met u samen om het ontwerp van uw zware koperen PCB te optimaliseren. Zo zorgen we ervoor dat het ontwerp niet alleen produceerbaar is, maar ook geoptimaliseerd is voor prestaties en efficiëntie.

Conclusie

De productie en assemblage van zware koperen PCB's vereist gespecialiseerde expertise die veel verder gaat dan traditionele PCB-processen. Van het beheren van complexe productieparameters tot het navigeren door verzendbeperkingen voor hoogvermogencomponenten, succes hangt af van de samenwerking met een ervaren fabrikant die deze unieke uitdagingen begrijpt.

Bij Highleap Electronics hebben we onze reputatie opgebouwd door het leveren van zware koperoplossingen die voldoen aan de hoge eisen van vermogenselektronicatoepassingen. Onze geïntegreerde aanpak van PCB-productie en PCB-montagein combinatie met uitgebreide logistieke ondersteuning, zorgen we ervoor dat uw zware koperen PCB-project de prestatiedoelstellingen behaalt en binnen de gestelde planning en budgetvereisten blijft.

Neem vandaag nog contact op met ons engineeringteam om uw vereisten voor zware koperen PCB's te bespreken en ontdek hoe onze expertise kan bijdragen aan het succes van uw project.
