Wyjaśnienie metod testowania płytek PCB IPC-TM-650

IPC-TM-650 Podręcznik metod testowania IPC to obszerny, stale aktualizowany zbiór standardowych procedur testowania płytek drukowanych, laminatów, zespołów i złączy. Jego zadaniem jest informowanie ludzi w jaki sposób Aby coś przetestować, należy określić dokładną procedurę, warunki i pomiary, tak aby wynik z jednego laboratorium oznaczał to samo w innym. Co ważne, zazwyczaj nie określa on, czy wynik jest pozytywny; wynika to ze specyfikacji produktu lub własnych wymagań. Niniejszy przewodnik wyjaśnia, czym jest instrukcja, jak jest zorganizowana, do jakich metod się odwołuje i jak je stosować w specyfikacji.

Czym jest IPC-TM-650?

Podręcznik najlepiej rozumieć jako wspólną bibliotekę receptur testowych. Gdy rysunek wskazuje, że właściwość musi zostać zweryfikowana „zgodnie z IPC-TM-650, metodą XXX”, wszyscy zaangażowani wiedzą dokładnie, jak zostanie przeprowadzony test.

• Standaryzuje procedura: konfiguracja, próbka, warunki i sposób odczytu wyniku.
• Obejmuje płytki, materiały bazowe, zespoły i złącza.
• Umożliwia dostawcom i nabywcom uczciwe porównywanie wyników, bez „dryfowania metod” między laboratoriami.

Bez wspólnej metody jeden dostawca mógłby mierzyć czystość w jeden sposób, a drugi w inny, uniemożliwiając klientowi porównanie ich ze sobą. Norma IPC-TM-650 eliminuje tę niejednoznaczność, dlatego stanowi podstawę tak wielu terminów dotyczących jakości używanych w… Produkcja PCB.

Metody testowe a kryteria akceptacji

To właśnie to rozróżnienie jest najczęstszym źródłem nieporozumień, warto więc je wyraźnie podkreślić.

Zatem kompletne wymaganie określa dwie rzeczy: metodę (z IPC-TM-650) i limit (z normy produktowej lub własnego dokumentu). Sam numer metody nie mówi fabryce, co uznaje się za dobre, a limit bez metody nie mówi jej, jak mierzyć. Połączenie tych dwóch elementów sprawia, że ​​wymaganie jest wykonalne i jest to dokładnie taki rodzaj szczegółowości, jaki… przegląd projektu i dokumentacji pomaga uzyskać właściwy efekt przed produkcją.

Jak zorganizowany jest podręcznik IPC-TM-650

Metody pogrupowano w ponumerowane kategorie, co sprawia, że ​​po zapoznaniu się ze schematem znalezienie właściwej metody staje się proste.

Każda metoda ma swój własny numer i datę rewizji, więc cały podręcznik nigdy nie jest w jednej „wersji” – nowe i aktualizowane metody są wydawane z czasem. Cytując metodę, należy podać jej pełny numer; to wystarczy, aby zidentyfikować dokładną procedurę.

Często cytowane metody testowe IPC-TM-650

Tylko kilka metod pojawia się na większości rysunków PCB i PCBA. Ich rozpoznanie ułatwia zrozumienie wielu aspektów jakości dokumentacji.

W praktyce dominują dwa rodzaje testów: testy sprawdzające wiedzę zarządu niezawodność konstrukcyjna (mikrosekcja, naprężenie cieplne) i testy, które to potwierdzają jakość powierzchni i materiału (czystość, przyleganie maski, właściwości dielektryczne). Następne dwie sekcje omówiono w każdym klastrze.

Metody badań czystości i niezawodności (SIR i CAF)

Kilka z najważniejszych metod wiąże się z zanieczyszczeniami i długoterminową niezawodnością, ponieważ niewidoczne pozostałości mogą być przyczyną usterek, które ujawniają się dopiero w terenie.

Czystość jonowa i oporność izolacji powierzchniowej

Metody czystości jonowej określają ilość pozostałości jonowych pozostających po produkcji lub montażu, natomiast rezystancja izolacji powierzchniowej (SIR) sprawdza, czy powierzchnia nadal dobrze izoluje w warunkach wysokiej temperatury i wilgotności. Obie metody są istotne, ponieważ jony resztkowe mogą powodować prądy upływowe i korozję, co jest głównym powodem, dla którego w ogóle czyści się płytki.

Przewodzący anodowy żarnik (CAF)

Test CAF ocenia odporność na awarię, w której włókna przewodzące rosną między przewodami w laminacie pod wpływem napięcia i wilgoci. Jest to problem niezawodności w przypadku płyt o dużej gęstości i aplikacji o wysokiej niezawodności, czyli w tym samym świecie, w którym obowiązuje norma IPC-6012 klasy 3. Projekty o dużym natężeniu prądu lub wymagające dużej temperatury, takie jak te zbudowane na… podłoża z rdzeniem metalowym, można łączyć te metody z oceną termiczną.

Metody badań materiałów i lutowalności

Drugi ważny klaster weryfikuje same materiały i sprawdza, czy powierzchnie nadają się do lutowania.

Stała dielektryczna i współczynnik stratności

Metody elektryczne mierzą stałą dielektryczną (Dk) i współczynnik stratności (Df) laminatu, czyli właściwości, które określają kontrolowaną impedancję i straty wysokoczęstotliwościowe. To właśnie te wartości mają znaczenie dla… projekty o dużej prędkości, Dla płyty o niskiej stratnościi do wybierania materiały o wysokiej częstotliwościDlatego wartości podane w arkuszach danych materiału są zazwyczaj poparte tymi metodami testowymi.

Wytrzymałość na odrywanie i lutowalność

Metody mechaniczne, takie jak wytrzymałość na odrywanie miedzi, potwierdzają, jak dobrze folia przylega do laminatu, co ma znaczenie w przypadku płytek z grubej miedzi i odporności na odrywanie się padów podczas lutowania. Metody lutowania potwierdzają, że pady i wykończenia rzeczywiście przyjmują lut. Oba te czynniki mają bezpośredni wpływ na jakość montażu, ponieważ płytka lutowana czysto jest znacznie łatwiejsza w montażu. Montaż PCB.

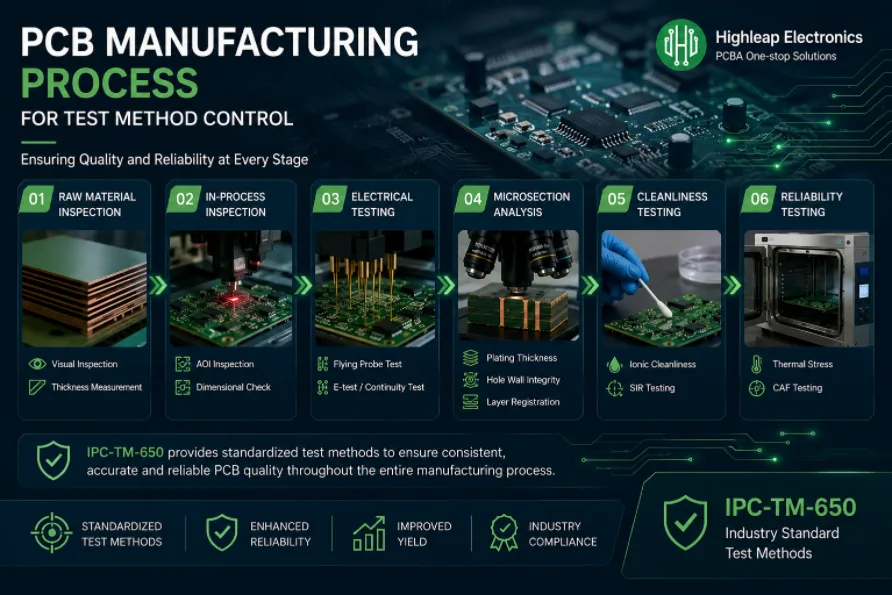

Jak IPC-TM-650 wpisuje się w kontrolę jakości PCB

Metody te są najbardziej przydatne, gdy są dostosowane do etapów projektu, a nie traktowane jako płaska lista kontrolna.

Wybór metod według etapu zapewnia proporcjonalność planu jakości: prosta płytka konsumencka wymaga znacznie mniej weryfikacji niż płytka o wysokiej niezawodności. Właściwy plan zaczyna się od zastosowania i związanego z nim ryzyka, a nie od kopiowania długiej listy numerów metod na rysunek. W ten sposób każdy test zyskuje na znaczeniu, odpowiadając na rzeczywiste pytanie dotyczące konstrukcji.

Jak powoływać się na normę IPC-TM-650 w specyfikacji

Instrukcja jest przydatna tylko wtedy, gdy poprawnie się do niej odwołujesz. Metoda staje się realnym wymogiem, gdy jest otoczona odpowiednimi szczegółami.

• Podaj pełny numer metody. Podaj dokładną procedurę, zamiast ogólnego opisu.
• Określ stan. Wiele metod ma warianty lub warunki testowe, określ które.
• Połącz to z limitem. Podaj kryterium akceptacji z normy produktu lub własnej specyfikacji.
• Zdefiniuj dowody. Zdecyduj, czy potrzebujesz surowych danych, zdjęć, mikrosekcji czy podpisanego raportu.
• Dopasuj testowanie do ryzyka. Przeprowadź bardziej szczegółowe testy w przypadku produktów o wysokiej niezawodności, a mniej szczegółowe w przypadku produktów prostych.

Test, który nigdy nie jest przekazywany do kontroli procesu, to po prostu kosztowna dokumentacja; wartość pojawia się, gdy wyniki wpływają na decyzje dotyczące materiałów, czyszczenia lub galwanizacji. Wraz ze skalowaniem produkcji, spójne dowody oparte na metodach zapewniają stabilną jakość od pierwszej partii do… montaż wielkoseryjny.

Omów swoje wymagania testowe

Norma IPC-TM-650 zapewnia branży precyzyjny i wspólny sposób przeprowadzania testów PCB, podczas gdy normy produktowe i własna specyfikacja decydują o tym, co zostanie zaliczone. Wystarczy podać metodę, warunek i limit, a wymagania jakościowe staną się jednoznaczne. Możesz dowiedzieć się więcej. o firmie Highleap Electronics i w jaki sposób stosujemy metody testowania i kontroli procesów w produkcji i montażu.

Najczęściej zadawane pytania

Czym w skrócie jest IPC-TM-650?

To Podręcznik Metod Testowania IPC, zbiór znormalizowanych procedur testowania płytek drukowanych, materiałów, zespołów i złączy. Definiuje on dokładnie sposób przeprowadzania testu, aby zapewnić porównywalność wyników między laboratoriami. Zazwyczaj nie określa, czy wynik jest akceptowalny.

Czy IPC-TM-650 informuje mnie, czy moja płyta przejdzie test?

Nie. Określa sposób przeprowadzenia testu, a nie limit zaliczenia/niezaliczenia. Kryteria akceptacji pochodzą z normy produktowej, takiej jak IPC-6012, lub z własnej specyfikacji klienta. Pełne wymaganie łączy metodę z limitem.

Jaka jest aktualna wersja IPC-TM-650?

Nie ma jednej wersji. Każda metoda w podręczniku ma swój własny numer i datę rewizji, a metody są dodawane lub aktualizowane z biegiem czasu. Odwołując się do którejś z nich, należy podać jej pełny numer, który identyfikuje konkretną procedurę.

Jak zorganizowane są metody?

Według kategorii numerowanych: wizualnej i mikroskopowej, wymiarowej, chemicznej, mechanicznej, elektrycznej i środowiskowej. Pozwala to zlokalizować metodę według rodzaju właściwości, którą chcesz zweryfikować, na przykład metodę chemiczną do pomiaru czystości lub metodę elektryczną do pomiaru stałej dielektrycznej.

Które metody są związane z czystością i niezawodnością?

Pomiar czystości jonowej mierzy resztkowe zanieczyszczenie jonowe, rezystancja izolacji powierzchniowej sprawdza, czy powierzchnia nadal izoluje w warunkach wysokiej temperatury i wilgoci, a test CAF ocenia odporność na wzrost włókien przewodzących. Badania te dotyczą rodzajów awarii, które często pojawiają się dopiero w terenie.

Dlaczego w kartach katalogowych materiałów podano normę IPC-TM-650?

Ponieważ metody elektryczne definiują sposób pomiaru stałej dielektrycznej i współczynnika stratności laminatu, czyli wartości, które determinują kontrolowaną impedancję i straty wysokoczęstotliwościowe, podanie tej metody daje tym danym z arkuszy danych spójną i weryfikowalną podstawę.

Jak powinienem odwołać się do metody testowej na rysunku?

Podaj pełny numer metody, określ warunek testowy lub wariant, połącz go z limitem akceptacji z normy produktu lub własnej specyfikacji i zdefiniuj, jakich dowodów potrzebujesz (dane, zdjęcia, mikroprzekroje lub raport). Dopasuj głębokość testów do ryzyka produktu.

Kiedy testy takie jak CAF czy SIR są faktycznie konieczne?

Są one najbardziej istotne w przypadku płyt głównych o dużej gęstości i produktów o wysokiej niezawodności, takich jak urządzenia medyczne, samochodowe i lotnicze, gdzie awarie w terenie są kosztowne. Prosta płyta główna zazwyczaj ich nie wymaga. Dopasuj głębokość testów niezawodności do skutków awarii i środowiska pracy.

Czy wykonawca może mi pomóc w podjęciu decyzji, jakie metody mam określić?

Tak. Producent z doświadczeniem w tych metodach może zalecić plan testów dostosowany do Twojego projektu i jego klasy podczas przeglądu projektu lub dokumentacji, dzięki czemu zweryfikujesz to, co ważne, bez konieczności płacenia za testy, których produkt nie wymaga.
