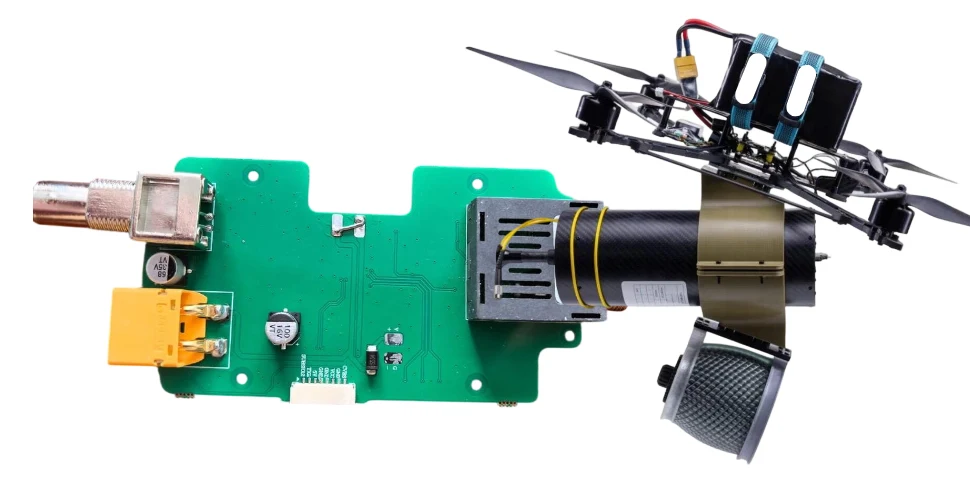

Fabricare și asamblare PCB pentru canistre cu fibră optică pentru sisteme terestre cu drone conectate la rețea

În interiorul unui sistem UAV conectat prin cablu, canistra este mult mai mult decât un recipient mecanic pentru fibră optică. Este punctul de control la sol pentru transmisia optică, supravegherea descărcării, monitorizarea stării de funcționare a cablului și, în multe sisteme, furnizarea de energie către aeronavă. Electronica din interiorul canistrei determină dacă legătura rămâne stabilă, dacă defecțiunile sunt detectate la timp și dacă întregul sistem la sol poate funcționa în mod fiabil în condiții de teren.

De aceea, PCB-ul canistrei cu fibră optică joacă un rol central în performanța sistemului. Acesta conectează interfețele optice, logica de control, detectarea, protecția și funcțiile operatorului într-o singură platformă la nivel de placă. Highleap Electronics susține aceste programe prin intermediul unor soluții avansate. fabricarea PCB multistrat și servicii de construcție de precizie pentru electronice UAV, oferind în același timp fabricarea și asamblarea PCB-urilor pentru o gamă largă de aplicații personalizate PCB pentru drone.

Funcția sistemului de împământare a plăcii de circuit imprimat a canistrei

În cadrul unei arhitecturi UAV conectate prin fibră optică, PCB-ul canisterului acționează ca nucleu electronic al modulului tether la sol. Rolul său nu se limitează la rutarea semnalului. În majoritatea sistemelor practice, acesta coordonează mai multe funcții simultan: transferul comunicațiilor, conștientizarea stării de implementare, logica de control, supravegherea defecțiunilor, gestionarea interfeței și uneori suport pentru tether de înaltă tensiune sau putere mare.

Rolul exact al plăcii depinde de profilul misiunii și de tipul de canistră utilizat. În sistemele de unică folosință cu costuri mai mici, placa poate fi optimizată în jurul unei monitorizări mai simple și a unei eliberări controlate. În sistemele reutilizabile conectate prin cablu, placa devine adesea o platformă de control mai capabilă, cu diagnostice mai bogate, supraveghere activă, electronică de interfață și așteptări de durată de viață mai lungă.

Responsabilitățile tipice ale sistemului includ:

• Gestionarea căii optice la sol între electronica externă și legătura de legătură
• Supravegherea stării plății sau recuperării în sisteme cu manipulare activă a cablurilor
• Monitorizarea integrității liniei pentru a detecta atenuarea, întreruperea sau comportamentul anormal al implementării
• Interfațarea cu sistemele operatorului sau ale vehiculului prin canale seriale, Ethernet sau canale de control dedicate
• Coordonarea funcțiilor de alimentare, detectare și protecție când legătura transportă mai mult decât date

Deoarece aceste responsabilități se află la intersecția dintre comunicare, control și fiabilitate pe teren, placa canister trebuie tratată ca o placă de sistem, mai degrabă decât ca un accesoriu periferic. În platformele UAV mai mari, aceasta funcționează adesea alături de electronica de legătură cu fibră optică sol-aer care gestionează arhitectura mai largă a legăturilor.

Monitorizare optică, control al legăturilor și detectare a defecțiunilor

Una dintre cele mai importante funcții din interiorul unui canistru cu fibră optică este menținerea încrederii în calea de comunicație. Placa de circuite imprimate a canistrului este de obicei cea mai bună locație pentru acest lucru, deoarece partea de la sol are mai multă energie disponibilă, mai mult spațiu pentru electronica de interfață și mai puține constrângeri aeriene decât partea dronei.

La cel mai elementar nivel, placa de bază trebuie să știe dacă legătura este sănătoasă. Aceasta poate implica monitorizarea puterii optice, supravegherea marginii de recepție, verificări de continuitate și semnalizarea erorilor către restul sistemului. În modelele mai avansate, placa poate suporta funcții de diagnosticare care disting între pierderea parțială, degradarea conectorului, atenuarea indusă de îndoire, stresul legat de desfacere sau ruperea completă a fibrei.

În funcție de arhitectură, PCB-ul canisterului poate suporta și:

• Conversie electric-optic și optic-electric pentru echipamentele de la sol
• Trecere optică condiționată unde recipientul acționează ca un punct de legătură inteligent
• Management optic multicanal în sistemele care utilizează mai multe căi de date
• Semnalizare independentă a defecțiunilor deci detectarea întreruperilor nu depinde în totalitate de starea procesorului principal

Această funcție devine și mai importantă atunci când sistemul UAV include o logică activă de spool sau de desfășurare. În aceste cazuri, placa de comunicație poate necesita partajarea stării cu placa de control a plății fibrei astfel încât manipularea cablului și monitorizarea optică să rămână coordonate, mai degrabă decât izolate.

Manipularea puterii și izolarea electrică în interiorul canistrei

Multe sisteme drone bazate pe canistre transportă nu doar date optice, ci și energie electrică prin cablu. Odată ce se adaugă alimentarea cu energie, PCB-ul canistrei încetează să mai fie o placă de interfață pură și devine o platformă electronică cu domenii mixte care trebuie să gestioneze în siguranță funcțiile de comunicare, control și alimentare în același ansamblu.

Aceasta introduce o clasă diferită de cerințe de proiectare. Placa de bază ar putea fi nevoită să suporte injecția, conversia, distribuția, reglarea și protecția curentului continuu, menținând în același timp secțiunile optice și logice izolate electric de căile de energie înaltă. În stațiile terestre reutilizabile, aceste secțiuni de putere pot varia de la electronică de suport moderată până la etape de conversie substanțiale pentru drone conectate la rețea cu autonomie mai mare.

Cerințele cheie includ adesea:

• Disciplina de rutare de înaltă tensiune sau de mare putere prin secțiuni de putere alimentate prin cablu
• Bariere de izolare între electronica de comunicații și domeniile de putere
• Protecție împotriva erorilor pentru supracurent, scurtcircuit, defect de împământare sau evenimente anormale pe cablu
• Control termic pentru convertoare, dispozitive de protecție și componente ale etapei de putere
• Strategie clară pentru conturnare și spațiu liber prin amplasare, sloturi, spațiere și designul carcasei

Pe plăcile care combină semnalizarea optică cu transferul de putere, controlul zgomotului devine, de asemenea, critic. Activitatea de comutare, căile de retur și concentrația termică pot afecta secțiunile de control și interfață din apropiere dacă PCB-ul nu este partiționat corect. Acesta este unul dintre motivele pentru care plăcile cu cartușe au adesea unele priorități de design comune. Strategii PCB anti-interferență utilizate în platformele UAV unde secțiunile cu energie ridicată și cele sensibile la semnal trebuie să coexiste pe o singură platformă.

Fiabilitate mecanică și protecție a mediului

Hardware-ul de conectare la masă este expus unui mediu foarte diferit față de un ansamblu electronic tipic de interior. Plăcile tip canister pot fi expuse la șocuri de transport, praf, umiditate, vibrații, încălzirea carcasei, mișcări repetate ale cablurilor, manipulări pe teren și intervale lungi de depozitare. O placă care funcționează bine în laborator se poate defecta în timpul funcționării dacă aceste condiții de mediu nu sunt luate în considerare în procesul de proiectare și construcție.

Fiabilitatea mecanică începe cu structura PCB-ului în sine. Grosimea plăcii, metoda de montare, ranforsarea conectorului și amplasarea punctelor de susținere afectează cât de bine tolerează ansamblul sarcina dinamică. Acest lucru este important în special în sistemele în care conectorii, interfețele de cablu, modulele de deblocare sau cablajul de pe partea operatorului aplică solicitări mecanice locale asupra plăcii.

Protecția mediului implică de obicei mai multe niveluri:

• Acoperire conformă sau protecție selectivă împotriva umezelii și contaminării
• Proiectarea conducției termice pentru a transporta căldura în incintă sau șasiu
• Integrare în carcasă etanșă sau semietanșă pentru utilizare în aer liber și pe teren
• Protecție conector și interfață pentru servicii și expuneri repetate
• Comportamentul erorilor la nivel de hardware pentru evenimente de blocaj, supraîncărcare, întrerupere sau eșec la implementare

Fiabilitatea operațională depinde și de modul în care se comportă placa atunci când se întâmplă ceva neprevăzut. Evenimentele critice, cum ar fi întreruperea liniei, blocarea plății, supratensiune sau condițiile anormale de alimentare, ar trebui să declanșeze răspunsuri controlate chiar dacă software-ul principal este întârziat sau parțial compromis. Acest lucru este deosebit de important în sistemele în care continuitatea comunicării este esențială pentru succesul misiunii.

Pentru componentele hardware ale canistrelor instalate în apropierea electronicii de putere sau a subsistemelor de comunicații, comportamentul electromagnetic poate conta și el. În aceste cazuri, placa poate beneficia de practici de proiectare și fabricație similare cu Configurații rezistente la EMI pentru electronica dronelor, în special acolo unde densitatea incintelor și integrarea domeniilor mixte sunt ridicate.

Cerințe de fabricație și asamblare PCB pentru hardware-ul canistrelor

PCB-urile cu cartușe de fibră optică sunt solicitante din perspectiva producției, deoarece combină adesea interfețe optice, electronică de control, circuite de alimentare, conectori robusti și așteptări de fiabilitate orientate spre teren într-un singur ansamblu. O placă ca aceasta nu poate fi tratată ca o simplă interfață PCB cu cost redus dacă se așteaptă ca produsul final să supraviețuiască condițiilor reale de implementare.

Din partea fabricației, cerințele importante pot include:

• Stivuiri multistrat pentru rutare organizată, separarea domeniilor și distribuția energiei
• Strategia cuprului mai greu sau a cuprului selectiv unde consiliul de administrație deține o putere semnificativă
• Secțiuni cu impedanță controlată pentru interfețe sensibile la semnal sau de mare viteză
• Frezare, caneluri și geometrie de izolare pentru separare electrică și adaptare mecanică
• Alegerea materialelor determinată de temperatură, mediu și durata de viață mai degrabă decât cel mai mic cost singur

Din punct de vedere al asamblării, cerințele sunt la fel de exigente. Construcțiile cu tehnologie mixtă pot include SMT cu pas fin, module optice, conectori mari, dispozitive de alimentare, ranforsări mecanice și procese de acoperire selectivă. Curățenia, ordinea de asamblare, acoperirea inspecției și testarea funcțională afectează performanța pe teren. Pentru programele care necesită coordonarea aprovizionării și a construcției într-un singur flux de lucru, Highleap oferă, de asemenea, suport. fluxuri de lucru la cheie pentru asamblarea PCB-urilor care combină achizițiile, planificarea construcției și execuția producției.

Pentru programele UAV cu structuri de placă mai integrate, electronica canisterului se poate conecta și conceptual cu designul plăcii de dronă rigid-flex, în special acolo unde eficiența ambalajelor, reducerea conectorilor sau rutarea internă complexă fac parte din strategia mai amplă a sistemului.

Ca partener de fabricație cu resurse interne Capacitate de asamblare PCBHighleap Electronics oferă asistență pentru prototipuri inginerești, construcții pilot și producție repetată pentru proiecte de PCB-uri cu canistre care necesită coordonare unică în procesul de fabricație, asamblare, inspecție și controlul aprovizionării. Pentru o integrare mai largă dincolo de plăcile goale și PCBA, aceasta se poate extinde și la o integrare completă. fluxul de lucru al serviciilor de fabricație electronică.

Obțineți o ofertă pentru PCB-ul canisterului

FAQ

Ce este un PCB pentru o cutie de fibră optică?
Este placa electronică de control și interfață utilizată în interiorul unui canister cu fibră optică, a unui modul tether sau a unei unități de implementare la sol pentru sistemele UAV. Poate gestiona comunicațiile optice, supravegherea tether-ului, logica de control și funcțiile legate de alimentare.

Este un PCB pentru canistră același lucru cu un PCB pentru bobină?
Nu neapărat. În multe sisteme, placa de circuit imprimat a canistrei se ocupă de electronica de la sol sau de la implementare, în timp ce plăcile legate de bobină pot gestiona funcțiile de deblocare sau de la bord. Împărțirea exactă depinde de arhitectura sistemului.

Poate o placă de circuit să gestioneze atât comunicația optică, cât și alimentarea prin cablu?
Da. Multe sisteme UAV conectate prin cablu combină ambele funcții, dar acest lucru necesită o izolare atentă, protecție și un design PCB cu domenii mixte.

Care este principala diferență dintre plăcile pentru canistre de unică folosință și cele reutilizabile?
Plăcile de unică folosință sunt de obicei optimizate pentru cost și fiabilitate de unică folosință, în timp ce plăcile reutilizabile sunt proiectate pentru funcționare repetată, monitorizare mai bogată și o durată de viață mai lungă.

Poate Highleap Electronics să ofere servicii de fabricație și asamblare pentru acest tip de placă?
Da. Highleap Electronics oferă servicii de fabricație și asamblare PCB pentru electronice avansate pentru drone, inclusiv plăci de tip canister care combină funcții optice, de control și de alimentare.

Mai mult decât o simplă placă de interfață, un PCB pentru cartuș de fibră optică servește drept bază electronică pentru controlul legăturii optice, supravegherea cablurilor, logica de protecție și, în multe sisteme, transferul de energie în interiorul unui modul de la sol al unui UAV. Pentru proiectele care necesită electronică stabilă pentru cartuș, Highleap Electronics oferă suport integrat pentru fabricarea PCB-urilor și asamblarea PCB-urilor, de la prototipul ingineresc până la producția repetabilă.
