Плата управления двигателем: полное руководство по часто задаваемым вопросам

Печатные платы управления двигателем играют решающую роль во многих устройствах, на которые мы полагаемся ежедневно, от электромобилей до бытовой техники. Понимание тонкостей этих печатных плат необходимо инженерам и дизайнерам, работающим в различных отраслях. В этом подробном руководстве мы углубимся в наиболее часто задаваемые вопросы о печатных платах управления двигателем, предоставив подробные объяснения и понимание их конструкции, компонентов, принципов работы и многого другого.

Можно ли использовать печатную плату управления двигателем во всех типах контроллеров двигателя?

Платы управления двигателем являются неотъемлемой частью различных типов контроллеров двигателей, в том числе:

Контроллеры двигателей переменного тока: Эти контроллеры, также известные как преобразователи частоты или инверторы переменного тока, регулируют частоту энергии, подаваемой на двигатель, для регулирования его крутящего момента и скорости. Платы управления двигателем являются важными компонентами контроллеров двигателей переменного тока, облегчающими точный контроль работы двигателя.

Контроллеры двигателей постоянного тока: Контроллеры двигателей постоянного тока регулируют входной ток для обеспечения выходного постоянного тока, эффективно контролируя скорость и крутящий момент двигателя. Платы управления двигателем играют решающую роль в этих контроллерах, обеспечивая точную модуляцию тока для достижения желаемой производительности двигателя.

Контроллеры серводвигателей: Сервоконтроллеры регулируют выходной ток, импульс или частоту для управления скоростью двигателя, крутящим моментом и положением с высокой точностью. Платы управления двигателем являются неотъемлемой частью контроллеров серводвигателей, обеспечивая точное управление и механизмы обратной связи, необходимые для точного управления движением.

Контроллеры шаговых двигателей: Контроллеры шаговых двигателей, также известные как индексаторы двигателей, ступенчато регулируют выходной ток для управления скоростью, крутящим моментом и положением двигателя. Платы управления двигателем играют решающую роль в контроллерах шаговых двигателей, обеспечивая необходимые сигналы управления и распределение мощности для достижения точного движения двигателя.

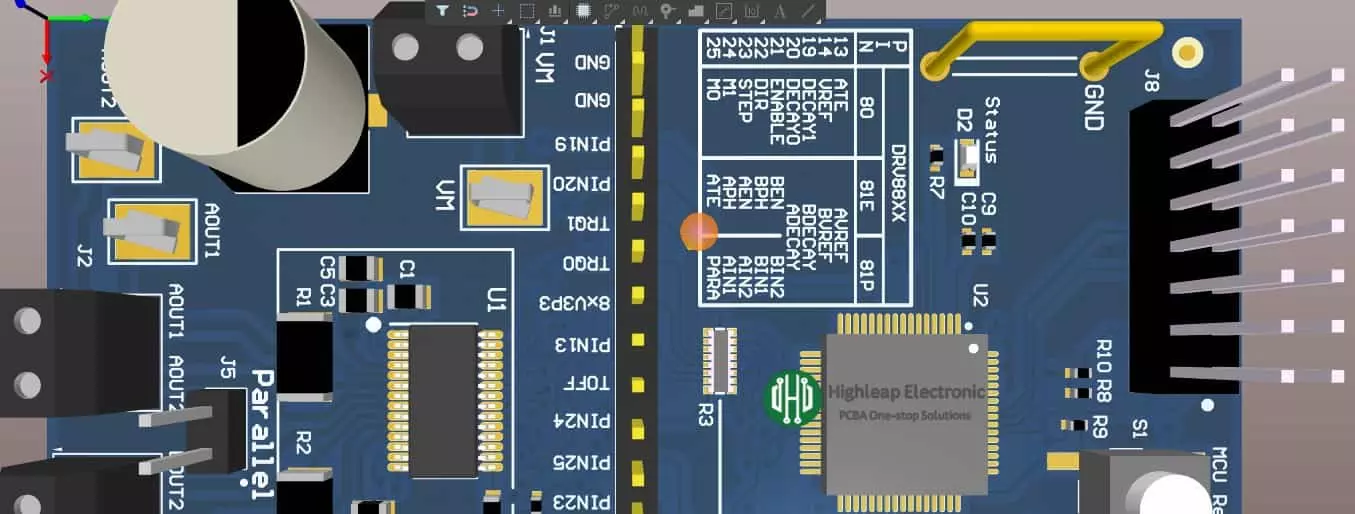

Каковы основные компоненты печатной платы управления двигателем?

Типичная печатная плата управления двигателем на основе инвертора состоит из следующих компонентов:

1. Цифровая часть (микроконтроллер): управляет системой управления и связи.
2. Часть управления (драйвер IC Gate): управляет переключением силовых устройств.
3. Компаратор для защиты: контролирует и защищает от перегрузки по току и неисправностей.
4. Операционные усилители для измерения: обеспечивают обратную связь по току, температуре и другим параметрам.
5. Силовой каскад (устройства MOSFET и IGBT): управляет двигателем на основе управляющих сигналов.
6. Низковольтный источник питания: обеспечивает питание схемы управления.
7. Регуляторы напряжения: регулируют уровни напряжения для различных компонентов.

Каков принцип работы платы контроллера двигателя постоянного тока?

Печатные платы контроллера двигателя постоянного тока работают на основе трех ключевых принципов:

1. Мостовая схема H (регулятор направления): используются четыре переключателя, расположенных попарно, для управления направлением тока, протекающего через двигатель, эффективно управляя направлением его вращения.
2. Схема широтно-импульсной модуляции (ШИМ) (регулятор скорости): изменяет рабочий цикл прямоугольного сигнала для управления средним напряжением, подаваемым на двигатель, тем самым регулируя его скорость.
3. Переменное сопротивление (контроллер якоря): регулирует входной ток в обмотке якоря двигателя, напрямую влияя на его скорость.

Каковы общие пакеты ИС для печатной платы управления двигателем?

Распространенные корпуса микросхем, используемые в системах управления двигателями. Производство печатных плат следующие:

1. Пакеты TSSOP и QFN: Корпуса TSSOP имеют прямоугольную форму с открытыми площадками для отвода тепла, а корпуса QFN не имеют выводов с площадками по краям и центральной площадкой для отвода тепла.
2. Освинцованные пакеты: корпуса с выводами, такие как SOT-23 и SOIC, используются для приложений с низким энергопотреблением, с возможностью использования перевернутой структуры для улучшения рассеивания мощности.
3. Пакеты QFN с перевернутым чипом: Аналогичен стандартным корпусам QFN, но с перевернутым кристаллом для улучшения рассеивания тепла и электрических характеристик.

Как припаять открытые площадки корпусов ИС к печатной плате управления двигателем?

Пайка открытых контактных площадок корпусов микросхем, особенно в корпусах QFN (Quad Flat No-leads) и TSSOP (Thin Shrink Small Outline Package), является критически важным процессом в системах управления двигателями. Сборка печатной платыПравильная пайка обеспечивает эффективное рассеивание тепла и надежные электрические соединения. Вот подробное руководство по пайке открытых контактных площадок микросхем на печатных платах управления двигателями:

1. Трафаретный Дизайн: Начните с создания трафарета для паяльной пасты с небольшими круглыми или квадратными отверстиями, соответствующими открытым площадкам на корпусах микросхем. Эти отверстия должны соответствовать размеру площадок, чтобы обеспечить точное нанесение припоя.
2. Нанесение паяльной пасты: Нанесите паяльную пасту на открытые площадки на плате управления двигателем, используя специальный трафарет. Убедитесь, что паяльная паста распределена равномерно и покрывает всю площадь площадки. Правильное нанесение паяльной пасты имеет решающее значение для получения надежных паяных соединений.
3. Размещение компонентов: Осторожно поместите корпуса микросхем открытыми контактными площадками на паяльную пасту на плате управления двигателем. Совместите контактные площадки корпуса микросхем с соответствующими контактными площадками на печатной плате, чтобы обеспечить правильную пайку и электрические соединения.
4. Пайка оплавлением: Нагрейте узел печатной платы управления двигателем в печи оплавления, чтобы расплавить паяльную пасту и сформировать паяные соединения между корпусами микросхем и контактными площадками печатной платы. Процесс пайки оплавлением обеспечивает правильное соединение и надежные электрические соединения.
5. Термическое управление: Во время пайки оплавлением внимательно следите за температурой, чтобы предотвратить перегрев компонентов, особенно корпусов микросхем. Правильный температурный контроль необходим для предотвращения повреждения компонентов и обеспечения надежности паяных соединений.
6. Осмотр паяных соединений: После пайки оплавлением проверьте паяные соединения, чтобы убедиться в правильности смачивания и образования галтелей. Используйте методы визуального контроля или автоматизированное инспекционное оборудование для выявления любых дефектов, таких как недостаточный припой или паяные перемычки.
7. Оптимизация профиля перекомпоновки: точная настройка профиля пайки оплавлением, включая повышение температуры, скорость выдержки и охлаждения, чтобы оптимизировать процесс пайки для конкретной сборки печатной платы управления двигателем. Хорошо оптимизированный профиль оплавления обеспечивает стабильные результаты пайки и сводит к минимуму дефекты.
8. Очистку:: После пайки очистите плату управления двигателем от остатков флюса и загрязнений, которые могут повлиять на надежность паяных соединений. Используйте соответствующие методы очистки и материалы, совместимые с материалами печатной платы и компонентов.

Следуя этим шагам и уделяя внимание деталям, вы сможете эффективно паять открытые площадки корпусов микросхем в печатных платах управления двигателем, обеспечивая надежные электрические соединения и оптимальное рассеивание тепла для компонентов.

Является ли соответствие ЭМС обязательным при проектировании печатных плат управления двигателем?

• Значение соответствия требованиям ЭМС: Соответствие ЭМС имеет первостепенное значение при проектировании печатной платы управления двигателем, поскольку оно играет ключевую роль в обеспечении надежности и функциональности электронных систем. Без надлежащих мер по обеспечению ЭМС электромагнитные помехи (ЭМП) могут нарушить работу находящихся рядом электронных устройств, что приведет к сбоям в работе или ошибкам данных. Более того, нормативные требования требуют соблюдения ЭМС для электронных продуктов, продаваемых на различных рынках, что требует соблюдения установленных стандартов и руководящих принципов. Устраняя потенциальные источники электромагнитных помех и реализуя эффективные стратегии их снижения, такие как правильные методы заземления и экранирования, печатные платы управления двигателем могут обеспечить соответствие требованиям ЭМС и бесперебойно работать в различных средах.
• Влияние на производительность и надежность: Проблемы ЭМС могут существенно повлиять на производительность и надежность систем управления двигателями. Неконтролируемые электромагнитные помехи могут внести шум в чувствительные электронные схемы, влияя на целостность сигнала и вызывая нестабильное поведение. Кроме того, электромагнитные помехи могут привести к перегреву или преждевременному выходу из строя компонентов, что ставит под угрозу долговечность печатной платы и всей системы. При проектировании с учетом требований ЭМС инженеры могут минимизировать эти риски, гарантируя оптимальную работу печатной платы управления двигателем в различных условиях, сохраняя при этом высокие стандарты надежности и производительности.
• Совместимость и доступ к рынку: Достижение соответствия ЭМС имеет решающее значение не только для производительности и надежности печатных плат управления двигателем, но также для доступа на рынок и совместимости продуктов. Соблюдение правил EMC позволяет продавать и использовать электронные продукты в разных регионах, не сталкиваясь с юридическими или нормативными препятствиями. Кроме того, печатные платы, соответствующие требованиям ЭМС, с большей вероятностью будут гармонично сосуществовать с другими электронными устройствами в общих средах, таких как промышленные объекты или автомобильные приложения. Уделяя приоритетное внимание вопросам ЭМС на этапе проектирования, производители могут повысить конкурентоспособность и совместимость своих систем управления двигателями, тем самым расширяя сферу их применения и обеспечивая удовлетворенность клиентов.

Каковы источники электромагнитных помех в печатной плате управления двигателем?

Источники электромагнитных помех в печатных платах управления двигателем включают в себя различные компоненты и подсистемы, которые способствуют возникновению электромагнитных помех внутри системы. Понимание этих источников имеет решающее значение для разработки эффективных стратегий смягчения последствий и обеспечения соответствия требованиям EMC. Некоторые распространенные источники электромагнитных помех в печатных платах управления двигателем включают в себя:

Регуляторы мощности: Регуляторы напряжения и схемы стабилизации напряжения могут создавать электромагнитные помехи из-за их коммутационных операций и быстрых изменений уровней напряжения. Импульсные источники питания (SMPS) особенно склонны к генерации высокочастотного шума, который может распространяться по дорожкам печатной платы и влиять на близлежащие компоненты.

Передатчики: Системы управления двигателем, включающие в себя модули беспроводной связи или передатчики для дистанционного управления, могут излучать электромагнитное излучение, особенно если они не защищены должным образом. Радиочастотные передатчики и приемники, работающие на частотах выше нескольких мегагерц, могут способствовать возникновению электромагнитных помех, потенциально создавая помехи для близлежащих электронных устройств или каналов связи.

Аналоговые усилители: Схемы обработки аналоговых сигналов, такие как усилители и фильтры, могут вносить в систему электромагнитные помехи, особенно если они работают с высоким коэффициентом усиления или справляются с большими колебаниями сигнала. Шум аналоговых усилителей может проникать в соседние дорожки или компоненты, влияя на целостность сигнала и создавая помехи в чувствительных схемах.

Импульсные блоки питания: Импульсные источники питания, используемые для привода двигателей или цепей управления, могут создавать значительные электромагнитные помехи из-за их быстрых переходных процессов переключения и высоких характеристик di/dt и dv/dt. Быстрое переключение токов в компонентах силовой электроники, таких как MOSFET или IGBT, может создавать электромагнитные поля, которые соединяются с близлежащими проводами или излучаются в окружающую среду.

Цифровые схемы: Цифровые компоненты, включая микроконтроллеры, цифровые сигнальные процессоры (DSP) и программируемые пользователем вентильные матрицы (FPGA), также могут способствовать возникновению электромагнитных помех за счет операций переключения и высокоскоростной передачи сигналов. Тактовые сигналы, шины данных и высокочастотные цифровые интерфейсы могут генерировать гармоники и побочные излучения, которые распространяются через печатную плату и излучаются в окружающее пространство.

Устранение источников электромагнитных помех в печатных платах управления двигателем требует тщательного проектирования, включая правильное размещение компонентов, методы прокладки, экранирование и фильтрацию. Минимизируя воздействие этих источников электромагнитных помех и придерживаясь рекомендаций по электромагнитной совместимости, разработчики могут обеспечить надежную работу систем управления двигателями в различных приложениях, сводя при этом к минимуму помехи другим электронным устройствам.

Какие особенности компоновки печатной платы управления двигателем оказывают наибольшее влияние на электромагнитные помехи?

Компоновка печатной платы управления двигателем играет решающую роль в определении ее характеристик электромагнитной совместимости (ЭМС). Несколько ключевых особенностей компоновки печатной платы могут оказать существенное влияние на излучение и восприимчивость к электромагнитным помехам (EMI). Вот особенности компоновки печатной платы управления двигателем, которые оказывают большое влияние на уровень электромагнитных помех:

• Размер печатной платы и структура стека: Физические размеры печатной платы, а также конфигурация ее слоев влияют на ее электрические характеристики и поведение по электромагнитным помехам. Печатные платы большего размера могут иметь более высокую паразитную емкость и индуктивность, что влияет на целостность сигнала и выбросы электромагнитных помех. Кроме того, выбор структуры слоев (например, количества слоев, сигнальных и заземляющих плоскостей) может влиять на маршрутизацию сигналов, управление импедансом и экранирование от электромагнитных помех.
• Топология заземления: Схема заземления, используемая при разводке печатной платы, имеет решающее значение для минимизации контуров заземления, снижения сопротивления заземления и контроля электромагнитных помех. Правильные методы заземления, такие как звездообразное заземление или специальные заземляющие пластины, помогают поддерживать опорное заземление с низким импедансом и минимизировать шумовую связь между различными участками схемы.
• Маршрутизация сигналов: Расположение трасс сигнала и высокоскоростных цифровых интерфейсов может существенно повлиять на излучение и восприимчивость к электромагнитным помехам. Тщательная прокладка трасс сигналов, особенно высокочастотных или высокоскоростных сигналов, помогает свести к минимуму связь сигналов, несоответствие импедансов и отражения сигналов, которые могут привести к проблемам с электромагнитными помехами. Для уменьшения электромагнитных помех также можно использовать методы дифференциальной передачи сигналов и маршрутизации с контролируемым импедансом.
• Размещение компонентов: Размещение компонентов, особенно активных устройств, силовой электроники и высокочастотных компонентов, играет решающую роль в контроле электромагнитных помех. Правильное размещение компонентов сводит к минимуму связь сигналов, уменьшает площади контуров и оптимизирует целостность сигнала. Критически важные компоненты, такие как микроконтроллеры, силовые преобразователи и радиочастотные модули, следует размещать стратегически, чтобы минимизировать помехи и обеспечить надежную работу.
• Методы экранирования: Использование методов экранирования, таких как заземленные корпуса, защитные кожухи или проводящие покрытия, может помочь сдержать электромагнитные поля и снизить излучение электромагнитных помех. Экранирование чувствительных компонентов или подсистем, таких как аналоговые схемы или радиочастотные секции, помогает предотвратить помехи от внешних источников и уменьшить потенциальные проблемы с электромагнитными помехами.

Оптимизируя эти особенности компоновки и придерживаясь рекомендаций и передового опыта по ЭМС, проектировщики могут свести к минимуму проблемы с электромагнитными помехами и обеспечить надежную работу печатных плат управления двигателем в различных приложениях. Проведение тщательного тестирования и проверки ЭМС на этапе проектирования помогает выявить и устранить потенциальные проблемы с электромагнитными помехами на раннем этапе, обеспечивая соответствие нормативным стандартам и требованиям клиентов.

Как минимизировать сопротивление земли в печатной плате управления двигателем?

Минимизация сопротивления заземления в печатных платах управления двигателем имеет решающее значение для обеспечения стабильной работы и уменьшения проблем с электромагнитными помехами (EMI). Одной из эффективных стратегий является использование выделенных плоскостей заземления, при которых большие площади печатной платы выделяются специально для заземления. Обеспечивая путь с низким сопротивлением для обратных токов, специальные пластины заземления помогают изолировать зашумленные сигналы и минимизировать контуры заземления, улучшая общую целостность заземления.

Другой важный метод — оптимизированная маршрутизация трасс, особенно трасс земли. Короткие, прямые и свободные от резких изгибов и разрывов линии заземления помогают поддерживать пути с низким импедансом для обратных токов, уменьшая связь сигналов и минимизируя импеданс земли. Кроме того, сшивание вокруг критически важных компонентов или сигнальных дорожек позволяет соединить различные заземляющие поверхности и создать несколько путей с низким импедансом для обратных токов, что еще больше улучшает целостность заземления и снижает электромагнитные помехи.

Также важно обеспечить соединения с низким сопротивлением между компонентами, дорожками и плоскостями заземления. Использование широких дорожек, переходных отверстий большого диаметра и пайка компонентов непосредственно к заземляющим слоям может помочь снизить сопротивление и улучшить проводимость заземления, минимизируя импеданс заземления и повышая общую производительность печатной платы. Кроме того, использование правильных методов заземления, таких как заземление звездой или разделение чувствительных аналоговых и цифровых заземлений, помогает еще больше минимизировать контуры заземления и поддерживать чистое заземление, способствуя снижению электромагнитных помех.

Каковы применения печатной платы управления двигателем?

Платы управления двигателем — это универсальные компоненты, используемые в широком спектре приложений в различных отраслях промышленности. Вот некоторые распространенные приложения, в которых платы управления двигателем играют решающую роль:

Бытовая электроника. Платы управления двигателем встречаются в различной бытовой электронике, такой как вентиляторы, насосы, кондиционеры и кухонные приборы, такие как блендеры и кухонные комбайны. Эти печатные платы регулируют скорость и крутящий момент двигателя, обеспечивая эффективную работу и удобство пользователя.

Робототехника. В робототехнике печатные платы управления двигателем необходимы для управления движением роботизированных рук, суставов и приводов. Они обеспечивают точный контроль и координацию движений, позволяя роботам точно и надежно выполнять задачи в промышленных, медицинских и исследовательских целях.

Производственное оборудование. Платы управления двигателем являются неотъемлемыми компонентами производственных машин и оборудования, включая станки с ЧПУ, конвейерные системы и промышленных роботов. Эти печатные платы контролируют скорость, положение и работу двигателей, обеспечивая плавность и эффективность производственных процессов.

Автомобильная промышленность. Платы управления двигателем используются в различных автомобильных приложениях, включая системы рулевого управления с электроусилителем, электрические насосы, системы HVAC и стеклоочистители. Они помогают регулировать производительность двигателя, оптимизировать использование энергии и повышать безопасность и комфорт автомобиля.

Электромобили (EV). В электромобилях платы управления двигателем играют решающую роль в управлении маршевыми двигателями, системами управления батареями и системами рекуперативного торможения. Эти печатные платы обеспечивают эффективную подачу энергии, максимизируют запас хода и повышают общую производительность и надежность автомобиля.

Военные системы. Печатные платы управления двигателями используются в военных приложениях, таких как беспилотные летательные аппараты (БПЛА), наземные транспортные средства и военно-морские корабли. Они облегчают точное управление двигательными установками, системами вооружения и оборудованием наблюдения, способствуя успеху миссии и операционной эффективности.

Заключение

В целом, печатные платы управления двигателями играют жизненно важную роль в управлении работой двигателей в широком спектре применений. Понимая принципы их проектирования, выбор компонентов, особенности компоновки и технические характеристики, инженеры и проектировщики могут разрабатывать надежные и эффективные системы управления двигателями для различных промышленных и бытовых применений. По любым вопросам или за помощью в проектировании и производстве печатных плат управления двигателями обращайтесь к нам за экспертной консультацией и поддержкой.
