Макетная плата против печатной платы: в чем разница?

Макетные платы и печатные платы используются для создания электронных схем, но они служат совершенно разным целям. Макетная плата предназначена для временного тестирования и быстрого экспериментирования со схемами, в то время как печатная плата предназначена для постоянной, надежной и воспроизводимой сборки электронных устройств. Понимание этой разницы помогает студентам, инженерам, стартапам и командам OEM-производителей определять, когда проект находится на стадии прототипирования, а когда он готов к запуску в производство.

В компании Highleap Electronics мы помогаем клиентам перейти от ранних этапов разработки схем к готовым к производству печатным платам. Дизайн печатной платы Поддержка, прототипирование, изготовление и сборка. В этом руководстве объясняется, что такое макетная плата, что такое печатная плата, в чем заключаются реальные различия между ними, когда следует использовать каждую из них и как перейти от работающего прототипа на макетной плате к плате, которую можно надежно и в больших масштабах производить.

---

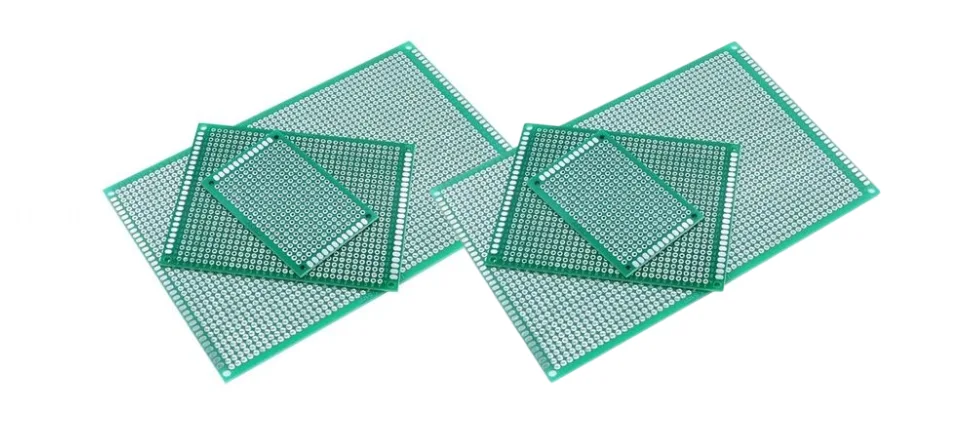

Что такое макетная плата?

Макетная плата — это многоразовая платформа для прототипирования, используемая для временного создания схем. Компоненты и перемычки вставляются в отверстия на плате, а внутренние металлические полоски создают временные электрические соединения без пайки. Это делает макетные платы идеальными для быстрой проверки идей, легкой замены компонентов и изучения поведения схем перед принятием окончательного решения.

Макетные платы широко используются в образовании, для проверки концепций, в любительской электронике и на ранних этапах инженерной проверки. Они удобны благодаря возможности быстрой итерации, но не предназначены для длительного использования, работы в агрессивных средах или для серийного производства электроники.

---

Что такое печатная плата?

Печатная плата (PCB) — это постоянная платформа, используемая для поддержки и электрического соединения электронных компонентов. Вместо свободных перемычек и временных контактов на печатной плате используются медные дорожки, контактные площадки, металлизированные отверстия и определенные слои для создания стабильных и воспроизводимых электрических соединений. Печатные платы используются практически во всех готовых электронных изделиях, поскольку они обеспечивают лучшую долговечность, меньшие размеры, более высокую целостность сигнала и более надежную сборку по сравнению с временными методами прототипирования.

Печатные платы подходят для бытовой электроники, промышленного оборудования, автомобильных систем, коммуникационного оборудования, медицинских приборов и бесчисленного множества других применений, где схема должна продолжать работать после завершения тестирования.

---

Макетная плата против печатной платы: ключевые различия

Самое простое различие заключается в том, что макетная плата — это временное решение, а печатная плата — постоянное. На практике это различие влияет на надежность, производительность, размеры, технологичность производства и стоимость.

Макетные платы полезны для обучения и предварительного тестирования. Печатные платы необходимы, когда схема должна быть долговечной, компактной, воспроизводимой и готовой к реальному применению.

---

Когда следует использовать макет?

Макетные платы наиболее полезны на начальном этапе проекта, когда схема еще находится в процессе изменений, и быстрые эксперименты важнее, чем долговременная надежность.

Макетную плату следует использовать в следующих случаях:

• Вы тестируете новую идею или подтверждаете концепцию.
• Необходимо быстро заменить компоненты.
• Вы изучаете поведение нейронных цепей.
• Вы отлаживаете простую низкоскоростную схему.
• Вы пока не готовы к разработке разводки печатной платы.

Макетные платы хорошо подходят для простых аналоговых и цифровых схем, экспериментов с датчиками, образовательных проектов и лабораторных исследований с низким уровнем риска. Их главное преимущество — гибкость. Главный недостаток — электрические и механические характеристики не соответствуют готовому продукту.

Когда следует переходить от макетной платы к печатной плате?

Переход от макетной платы к печатной плате следует осуществлять, когда конструкция становится достаточно стабильной, чтобы требовалась повторяемость, улучшенные электрические характеристики или форм-фактор, более близкий к конечному продукту.

К распространенным признакам того, что пора перейти на печатную плату, относятся:

• Схема уже работает и больше не требует постоянной переподключения проводов.
• Вам нужна более компактная и аккуратная планировка.
• Вам необходима более высокая механическая устойчивость.
• Вам необходимо улучшить качество сигнала или снизить уровень шума.
• Для тестирования или демонстрации вам необходим готовый к использованию прототип.
• Вы планируете произвести несколько единиц продукции.

Этот переход особенно важен в высокоскоростных, высокотоковых и коммерческих приложениях. Макетные платы не подходят для надежных изделий, агрессивных сред или для длительного и надежного использования. После подтверждения направления проектирования переход к печатной плате обычно является правильным следующим шагом.

---

Как превратить макетную плату в печатную плату

Переход от макетной платы к печатной плате — это не просто копирование тех же соединений. Макетная плата может быть достаточно хороша для проверки, но для изготовления печатной платы, пригодной для производства, требуется более строгая электрическая, механическая и производственная дисциплина.

Обычно процесс выглядит следующим образом:

1. Нарисуйте схему: Превратите рабочую схему на макетной плате в правильную принципиальную схему.
2. Определите компоненты и посадочные места: Выбирайте реальные размеры упаковки, артикулы и варианты поставок.
3. Создайте разводку печатной платы: Размещайте компоненты логично и разводите плату с учетом качества сигнала, технологичности изготовления и механической совместимости.
4. Проверьте проект на предмет изготовления и сборки: Проверьте расстояние между контактами, ширину медных проводников, размеры сверл, припойную маску и ограничения сборки.
5. Создайте прототип печатной платы: Убедитесь, что версия на печатной плате работает так же или лучше, чем прототип на макетной плате.
6. После подтверждения работоспособности, переходите в рабочую среду: После того, как прототип заработает, переходите к изготовлению и сборке в необходимом количестве.

На этом этапе многие проекты либо превращаются в реальные продукты, либо задерживаются. Макетная плата скрывает множество проблем, которые проявляются только после переноса схемы на реальную плату. Ориентация компонентов, стратегия заземления, размещение разъемов, ширина дорожек, допустимый ток и контроль шума — все это необходимо тщательно проверить перед началом производства.

Для команд, готовых выйти за рамки временного прототипирования, прототип печатной платы Как правило, разработка является наиболее практичным следующим шагом перед полномасштабным производством.

---

Альтернативы макетным платам

Макетные платы — не единственный вариант для прототипирования. В зависимости от того, насколько долговечной, точной или масштабируемой должна быть схема, могут подойти другие методы.

• Перфорированные платы: Полезно для простых полупостоянных цепей, требующих пайки соединений.
• Монтажные платы: полезно для простых паяных соединений с повторяющимися узорами.
• Прототипы: промежуточный вариант между макетными платами и полноценным проектированием печатных плат.
• Программное обеспечение для моделирования: Полезно перед физическим прототипированием для проверки работы схемы.
• Индивидуальные печатные платы: Идеально подходит для создания надежных прототипов и конечной продукции.

Если цель — создание надежного прототипа, проверяемого инженерного образца или продукта, который действительно можно производить, то печатная плата обычно является лучшей долгосрочной альтернативой макетной плате.

---

Часто задаваемые вопросы о макетных платах и ​​печатных платах.

Макетная плата — это то же самое, что и печатная плата?

Нет. Макетная плата — это временная, многоразовая платформа для тестирования схем без пайки, тогда как печатная плата — это постоянная плата с медными дорожками и припаянными компонентами.

Почему печатная плата лучше макетной платы для готовых изделий?

Печатная плата более надежна, компактна, обеспечивает лучшую целостность сигнала и подходит для воспроизводимого производства. Макетные платы полезны для экспериментов, но не для постоянной сборки электроники.

Можно ли превратить макетную плату в печатную?

Да. Обычно процесс выглядит следующим образом: сначала создается принципиальная схема, затем разрабатывается разводка печатной платы, изготавливается прототип, проводится его тестирование, после чего начинается серийное производство.

Когда следует прекратить использование макетной платы?

После проверки схемы и при необходимости повышения надежности, улучшения электрических характеристик или создания технологичной версии проекта, использование макетной платы следует прекратить.

Какой следующий шаг будет оптимальным после прототипирования на макетной плате?

Для большинства реальных продуктов следующим этапом является разработка печатной платы и создание мелкосерийного прототипа, за которым следуют проверка и, наконец, серийное производство.

Инженеры обычно подтверждают эту информацию совместно с Конформное покрытие печатной платы и тестирование собранной платы при подготовке надежной сборки печатной платы или печатного блока.
