Руководство по проектированию и изготовлению печатных плат для портативного монитора CO2

Плата портативного монитора CO2 должна обеспечивать точное измерение газа, работая внутри небольшого корпуса с батарейным питанием, в котором также размещены процессоры, дисплеи, схемы зарядки и, во многих изделиях, беспроводные радиомодули. Эти блоки могут выделять тепло, создавать переходные процессы и электромагнитные помехи, влияющие на окружающую среду вокруг датчика. Поэтому для инженерных групп плата является не просто контроллером: она является частью измерительной системы.

Процесс производства должен соответствовать выпущенной архитектуре датчика. Монитор, построенный на основе автономного модуля NDIR с интерфейсами UART или I²C, может быть сравнительно простым в изготовлении, в то время как более компактная специализированная платформа датчиков может возложить большую ответственность на основную печатную плату за обеспечение целостности питания, компенсацию, механический воздушный поток и калибровку. Компания Highleap Electronics может изготавливать печатные платы и сборки по проектам заказчика, поставлять компоненты, собирать прототипы и серийные партии, а также выполнять программирование или функциональные тесты по запросу заказчика, не неся при этом ответственности за конструкцию готового прибора или его экологическую сертификацию.

В разделах ниже рассматриваются решения, влияющие на изготовление печатных плат, сборку печатных плат и повторяемость производства: интеграция датчиков, размещение элементов для теплоотвода, воздушный поток, малошумное питание, структура слоев, выбор компонентов, параметры тестирования и документация для запроса предложений.

Архитектура и область применения портативного монитора CO2

Большинство покупателей, ищущих портативную плату для мониторинга CO2, не ищут определения понятия углекислого газа. Обычно они пытаются решить проблему интеграции оборудования или поиска поставщиков: как надежно подключить газовый датчик, обеспечить приемлемое время автономной работы, поместить плату в корпус и перейти от прототипа к серийному производству. Поэтому полезная инженерная статья начинается с архитектуры, а не с общих знаний о качестве воздуха в помещении.

Типичная плата может содержать микроконтроллер, зарядное устройство для батареи, стабилизаторы напряжения, разъем для дисплея, кнопки, зуммер, светодиоды индикации состояния, память и опциональную схему BLE или Wi-Fi. Датчик CO2 может быть припаян непосредственно, установлен через контакты, подключен кабелем или рассматриваться как сменный модуль. Также могут присутствовать датчики температуры и относительной влажности, поскольку изделие использует эти измерения для отображения, компенсации или определения контекста окружающей среды.

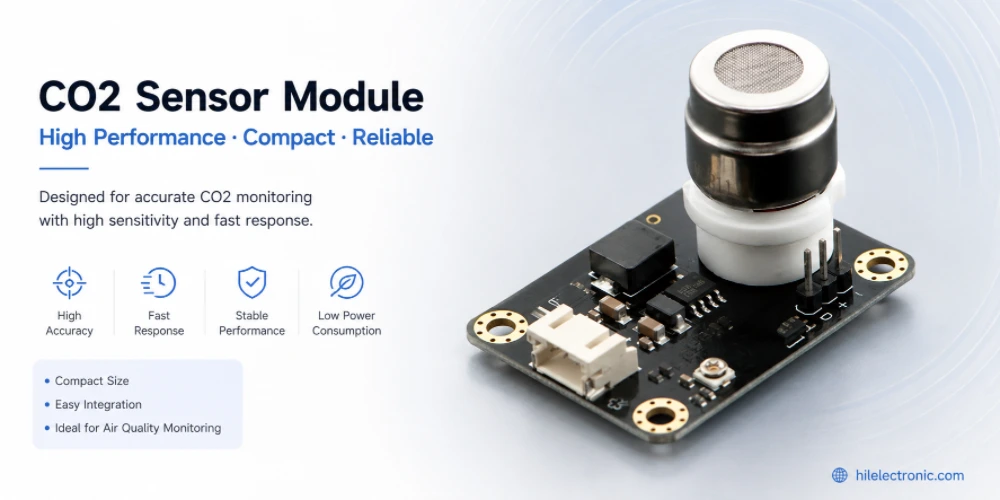

Интеграция NDIR-датчика, воздушный поток и размещение тепловых элементов.

Датчики NDIR измеряют CO2 оптически, и многие коммерческие модули предоставляют цифровые интерфейсы, а не необработанный аналоговый сигнал низкого уровня. Это упрощает печатную плату, но не снимает механических ограничений. Датчик по-прежнему должен отбирать репрезентативный образец окружающего воздуха, а корпус не должен задерживать вокруг него зону нагретого воздуха. Датчик, расположенный рядом с микросхемой зарядного устройства, дисплеем с подсветкой или импульсным стабилизатором, может работать в локальной тепловой среде, отличающейся от той, в которой находится устройство, для измерения которой оно предназначено.

Способ крепления датчика — это не только конструктивное, но и производственное решение.

Некоторые датчики CO2 совместимы с технологией поверхностного монтажа (SMT), в то время как другие используют штыревые разъемы, сквозные выводы, межплатные соединители или кабели. Технологический процесс должен определяться ограничениями производителя компонентов на хранение, пайку и оплавление. Поставщик печатных плат не должен автоматически применять тот же профиль оплавления, что и для микроконтроллера, к большому оптическому модулю только потому, что его посадочное место кажется пригодным для пайки. Если модуль устанавливается после оплавления, на сборочном чертеже должны быть указаны последовательность установки, ориентация, крепежные элементы и любые ограничения по ручной пайке.

Вентиляционные отверстия и зоны, препятствующие доступу, должны соответствовать требованиям DFM (проектирование, изготовление и монтаж).

Электрическая схема может быть правильной, но при этом конечный монитор может работать плохо из-за того, что корпус блокирует входное отверстие датчика или поролоновая прокладка изменяет поток воздуха. При проектировании печатных плат следует учитывать механические ограничения вокруг отверстий датчика, вентиляционных отверстий и оптических резонаторов. Также следует проверить контакты на панели, отверстия для инструментов, конформное покрытие и процессы очистки, чтобы они не загрязняли и не препятствовали прохождению сигнала. Та же осторожность относится к клеям и заливочным материалам вблизи датчика.

Датчики температуры и влажности заслуживают отдельного рассмотрения при размещении. Если они предназначены для имитации условий окружающей среды, установка их рядом с зарядным устройством для батарей, микроконтроллером или радиочастотным усилителем мощности может привести к самонагреву. В компактных устройствах инженеры могут использовать размещение на краю платы, вырезы, элементы теплоизоляции или контролируемые рабочие циклы, но правильный подход зависит от рекомендаций производителя корпуса и датчика, а не от универсального правила для печатных плат.

Малошумное питание, заземление и управление батареями

Портативные мониторы объединяют в себе подсистему измерения и несколько шумных или импульсных нагрузок. USB-зарядка, зуммер, подсветка дисплея, беспроводной передатчик и импульсный преобразователь — все это может создавать ступенчатые изменения тока. Сам датчик CO2 также может потреблять значительно больший пиковый ток, чем его среднее значение за длительный период. Поэтому архитектуру питания следует проверять на соответствие пиковой нагрузке, а не только среднему значению, используемому в таблице учета времени работы батареи.

Локальная развязка должна соответствовать рекомендациям производителей компонентов, с короткими токовыми петлями и обратными путями с низким импедансом. Если датчику требуется особенно чистое напряжение питания, разработчики могут использовать фильтрацию, специальный стабилизатор или линейный стабилизатор напряжения (LDO) после импульсного преобразователя. Этот выбор является компромиссным: LDO может уменьшить шум переключения, но теряет мощность при большом падении напряжения, в то время как DC-DC преобразователь повышает эффективность, но вносит фронты переключения, которые необходимо контролировать путем размещения и компоновки.

Не разделяйте молотый кофе только по этикетке.

Распространенная ошибка — создание отдельных участков «аналогового заземления», «цифрового заземления» и «заземления датчика» без понимания того, куда возвращаются токи. Для многих архитектур мониторов непрерывная опорная плоскость с преднамеренным размещением шумовых петель обеспечивает более предсказуемое поведение, чем фрагментированное заземляющее медное заземление. Если производитель датчика указывает конкретную схему заземления, приоритет должен отдаваться именно этому эталонному проекту. В процессе проектирования для производства (DFM) также следует избегать добавления медных заливок или перемещения обратных переходных отверстий в электрически чувствительных зонах без согласования проекта.

Зарядка аккумулятора также представляет собой проблему, связанную с перегревом.

Зарядка небольшого литий-ионного или литий-полимерного аккумулятора внутри герметичного корпуса может повысить локальную температуру. При размещении зарядного устройства, защитных полевых транзисторов и компонентов силового тракта следует учитывать как электрические, так и тепловые характеристики. При использовании датчика температуры для измерения параметров окружающей среды команда должна тестировать изделие во время зарядки, после зарядки и во время беспроводной работы. Плата, которая точно измеряет температуру на лабораторном источнике питания, может вести себя иначе при установке реального аккумулятора и корпуса.

2-слойные и 4-слойные печатные платы, покрытие FR-4 и финишная обработка поверхности.

Для портативных мониторов CO2 нет фиксированного количества слоев. Простая модульная конструкция часто может быть выполнена в два слоя, если площадь платы достаточно велика, а требования к радиочастотам или дисплею невелики. Четырехслойная конструкция становится более привлекательной, когда изделие компактно, имеет беспроводное соединение, требует более непрерывного заземления или имеет несколько областей питания и плотное расположение разъемов.

Стандартный материал FR-4 подходит для многих портативных мониторов. Выбор материала должен определяться температурой, механической толщиной, диэлектрическими требованиями и условиями эксплуатации изделия. Аналогично, толщина меди должна выбираться исходя из фактических потребностей в токе и температуре, а не исходя из предположения, что портативному сенсорному устройству требуется необычно толстый слой меди.

Плата портативного монитора CO2: поверхностный монтаж, разъемы и поставка компонентов.

В процессе сборки могут сочетаться цифровые компоненты с малым шагом выводов с механически крупными модулями. Типичные компоненты для поверхностного монтажа включают микроконтроллер, зарядное устройство, регуляторы, память, датчик влажности и пассивные компоненты. Разъемы USB-C, гибкие печатные платы для дисплеев, разъемы для батарей и межплатные разъемы создают различные риски, связанные с пайкой и механическими повреждениями. Сам модуль CO2 может потребовать дополнительной обработки после основной пайки оплавлением.

Планирование трафарета и пайки оплавлением должно учитывать смешанный набор компонентов.

Для QFN-разъема с термопрокладкой может потребоваться тщательно контролируемый объем термопасты, в то время как для разъема USB-C могут потребоваться прочные крепежные соединения и хорошая передача пасты по совершенно другой геометрии площадки. Большой оптический датчик может затенять более мелкие детали или создавать тепловую массу. Таким образом, панельная сборка и ориентация компонентов могут влиять на выход годных изделий при сборке. Это классические вопросы DFM/DFA, которые лучше решить до выпуска первого прототипа, чем после того, как мелкосерийный продукт покажет нестабильные разъемы или некачественные пассивные компоненты.

Контроль спецификации материалов наиболее важен в секциях датчиков, питания и беспроводной связи.

Замена компонентов, которая не оказывает негативного воздействия на светодиод индикации состояния, может оказаться неприемлемой в цепи питания датчика, цепи обратной связи регулятора, кварцевом резонаторе, согласовании антенны или цепи прецизионной компенсации. Спецификация компонентов должна содержать номера деталей производителя и четкие правила выбора альтернативных вариантов. Для долговечных промышленных изделий или систем мониторинга зданий инженеры также должны определить компоненты, подверженные риску, связанному с распределением ресурсов или жизненным циклом, прежде чем принимать решение о механической конструкции, допускающей использование только одного малоизвестного корпуса.

При использовании беспроводного модуля точная версия модуля и конфигурация антенны должны быть привязаны к конкретной сборке изделия. Если радиочастотная функция реализована непосредственно на основной печатной плате, то согласующая сеть и область антенны требуют более строгого контроля изменений. В обоих случаях сборщик должен рассматривать элементы, которые нельзя заменять, как контролируемые компоненты, а не как варианты оптимизации стоимости.

Программирование, функциональное тестирование и калибровка CO2 — это разные задачи.

Для эффективного запроса коммерческого предложения (RFQ) необходимы четкие границы тестирования. Завод по производству печатных плат может запрограммировать микропрограмму, проверить напряжение питания, установить связь с датчиком CO2, проверить работу дисплея, кнопки и зуммер, подтвердить зарядку и выполнить заданные заказчиком тесты тока или связи. Эти проверки подтверждают правильность сборки. Однако они не гарантируют автоматически точность готового прибора для измерения CO2.

Что может разумно охватить функциональное тестирование в производственной среде?

• Ток включения и напряжение основных шин находятся в пределах, установленных заказчиком.
• Программирование микроконтроллера, версия прошивки и обработка серийного номера.
• Взаимодействие с датчиками CO2, температуры и влажности.
• Функции дисплея, светодиода, зуммера, кнопок и хранения данных.
• Зарядка через USB и определение состояния батареи в тех случаях, когда это поддерживает данное устройство.
• Проверка связи по протоколам BLE или Wi-Fi с использованием утвержденной заказчиком процедуры.

Для калибровки необходимы определённый эталон и ответственный за процесс.

Если для изделия требуется калибровка по нулевой точке, диапазону, фону или многоточечная калибровка, OEM-производитель должен определить газовые условия, время стабилизации, пределы окружающей среды, команды прошивки, конструкцию приспособления, пороговые значения допустимости и прослеживаемость. Некоторые модули датчиков поставляются откалиброванными на заводе или реализуют собственные функции коррекции; другие в большей степени зависят от процедур на стороне хоста. Производство не должно гадать. Процесс калибровки может быть выполнен партнером по сборке печатных плат или окончательной сборке только в том случае, если заказчик технически и договорно четко определил этот процесс.

Это различие защищает обе стороны. Оно позволяет компании Highleap указывать реальное время производственных испытаний, не подразумевая при этом, что обычные электрические испытания эквивалентны сертификации приборов или проверке экологических характеристик.

Как снизить стоимость печатной платы портативного монитора CO2 без ущерба для точности

Наиболее эффективно снижение затрат достигается тогда, когда устраняется ненужная сложность, а не уменьшается запас прочности при измерениях. Чаще всего самые дорогостоящие варианты — это не сама печатная плата, а датчик, дисплей, батарея, беспроводной модуль, разъемы и время ручного тестирования. Конструкция, позволяющая сэкономить несколько центов за счет использования двух слоев, может обойтись дороже, если это увеличит затраты на отладку электромагнитных помех, доработки или возвраты в полевых условиях.

Используйте простейшую конструкцию, которая удовлетворяет инженерным требованиям.

Если двухслойная плата обеспечивает адекватную трассировку, обратные пути и запас по электромагнитной совместимости, нет причин указывать четыре слоя только потому, что изделие представляет собой электронную измерительную аппаратуру. И наоборот, если четыре слоя делают плату меньше, аккуратнее и проще в изготовлении, дополнительные затраты на производство платы без компонентов могут быть экономически оправданы. HDI-разъемы, глухие переходные отверстия и сверхмалые пассивные компоненты следует использовать только в случаях механических ограничений, которые нельзя решить более простым способом.

Проектирование для обеспечения поставок и автоматизированной сборки.

Объединение значений пассивных параметров, выбор компонентов со стабильным снабжением, избегание ненужных вариантов разъемов и обеспечение визуальной ясности полярности/ориентации могут снизить как затраты на закупку, так и ошибки при производстве. Если модуль NDIR дорог, можно также рассмотреть поэтапную сборку: сначала проверить базовую печатную плату, а затем установить дорогостоящий датчик после того, как плата пройдет базовые электрические проверки.

Сокращение цикла тестирования без снижения охвата.

От прототипа к серийному производству: проектирование с учетом технологичности производства (DFM), надежность и управление изменениями.

Первый прототип следует рассматривать как учебный проект для инженеров, а не как миниатюрную версию серийного производства. Команды разработчиков аппаратного обеспечения должны проверить воздушный поток датчиков, тепловыделение при зарядке, ток в спящем режиме, помехи для дисплея, совместимость с беспроводными сетями и механическую подгонку, пока у них еще есть возможность изменять печатную плату и корпус. В первом образце также следует подтвердить, что доступ к программированию, контрольные точки и ориентация разъемов являются практичными для заводского производства.

Пилотное производство смещает акцент в сторону повторяемости. Спецификация материалов должна быть зафиксирована достаточно точно, чтобы определить утвержденные альтернативные варианты. Необходимо документировать структуру печатной платы, качество отделки и панельную компоновку. Следует контролировать используемые приспособления и версии микропрограммного обеспечения. Если несколько вариантов продукта используют одну и ту же печатную плату, их различные модули датчиков, дисплеи или беспроводные системы должны быть представлены в четкой матрице артикулов, а не описываться в неформальных примечаниях.

При больших объемах производства вариативность поступающих компонентов и дрейф технологического процесса приобретают все большее значение. Требования к отслеживаемости должны соответствовать коммерческому риску продукта: некоторым командам достаточно записей о партиях и версиях, в то время как другим необходима сериализация для каждой единицы продукции и идентификаторы датчиков. Эти требования влияют на ценообразование и производственный процесс, поэтому их следует раскрывать до начала производства, а не добавлять после настройки линии.

Как выбрать производителя печатных плат для портативных мониторов CO2

Компетентному поставщику не нужно разрабатывать алгоритм измерения CO2, чтобы повысить его ценность. Ему необходимо понимать, какие производственные детали могут повлиять на работу выпущенной системы измерения, а какие изменения требуют инженерного согласования. Это означает рассмотрение монтажа датчиков, ограничений, связанных с воздушным потоком, смешанной сборки SMT/THT, нагрева зарядного устройства, радиочастотных областей, механики разъемов, замены компонентов в спецификации и доступа к тестовому оборудованию в рамках единого производственного пакета.

Для компании Highleap Electronics практическая сфера ответственности может включать изготовление печатных плат без компонентов, закупку компонентов, поверхностный монтаж, монтаж в отверстия или разъемы, контроль качества, программирование и функциональное тестирование по требованию заказчика. Завод не должен брать на себя ответственность за калибровку конечного продукта, получение разрешений регулирующих органов или окончательную точность параметров окружающей среды, если отдельный квалифицированный процесс не определен явно.

Что нужно отправить для получения точного запроса на коммерческое предложение (RFQ)

Полный пакет услуг позволяет производителю оценить фактически выполненные работы. Это также снижает вероятность того, что низкая первоначальная цена впоследствии вырастет за счет затрат на установку датчиков, времени на программирование, специальных приспособлений или ручной проверки, которые не были указаны в первоначальном запросе предложений.

Когда проект будет готов, компания Highleap Electronics сможет проверить объем работ по печатной плате и сборке печатных плат на соответствие утвержденным требованиям и оказать поддержку в переходе от инженерной сборки к контролируемому серийному производству.
