KB-6167 PCB-material: Tekniska specifikationer, egenskaper och designguide

Beskrivning

KB-6167 PCB-material är ett FR-4-laminat med hög Tg (175 °C) och låg CTE, konstruerat för flerskikts PCB tillverkning kräver blyfri monteringskompatibilitet och långsiktig termisk tillförlitlighet. Detta fenolhärdade epoxiharts-system med oorganiska fyllmedel, utvecklat av Kingboard Laminates, ger stabila dielektriska egenskaper genom upprepade termiska cykler – vilket gör det lämpligt för fordons-, telekom- och industriella tillämpningar där dimensionsstabilitet är viktig. Se hela KB-6167 datablad och specifikationer nedan.

KB-6167 Materialöversikt

KB-6167 klassificeras som ett högpresterande FR-4-laminat utformat för att uppfylla IPC-4101E/126-specifikationerna. Det använder ett multifunktionellt fenolhärdat epoxiharts-system förstärkt med E-glasväv och förbättrat med oorganiska fyllmedel för förbättrad termisk prestanda. Materialet är UL-godkänt under filnummer E123995.

Sammanfattning av nyckelspecifikationer

Dk-värdet på 4.5 vid 1 MHz påverkar direkt impedansberäkningar i konstruktioner med kontrollerad impedans. Ingenjörer bör använda tillverkarens specificerade Dk snarare än generiska FR-4-antaganden vid konstruktion av spårbredder och staplingar. Tg på 175 °C indikerar att materialet bibehåller dimensionsstabilitet genom standardiserade blyfria återflödesprofiler med toppar på 245–260 °C.

KB-6167 Elektriska och termiska egenskaper

Att förstå hur KB-6167 PCB-material beter sig under elektrisk och termisk stress hjälper ingenjörer att fatta välgrundade beslut under design- och layoutfaserna.

Dielektricitetskonstant (Dk) och impedanskontroll

KB-6167 uppvisar en Dk på ungefär 4.5 vid 1 MHz, med värden från 3.9 till 4.7 vid 1–10 GHz beroende på hartsinnehåll och glastyp. För konstruktioner med kontrollerad impedans måste stack-up-beräkningar ta hänsyn till frekvensberoende Dk-variation. Prepregs med högre hartsinnehåll (70–76 %) ger lägre Dk-värden, vilket kan minska kraven på spårbredd för målimpedanser.

Förlusttangent (Df) och signalintegritet

Den typiska Df på 0.016–0.018 vid 1 GHz är acceptabel för de flesta digitala konstruktioner som arbetar under 3 GHz. För höghastighets-SerDes-länkar som överstiger 10 Gbps, verifiera budgetar för insättningsförluster med hjälp av faktiska frekvensberoende Df-data. Vid högre frekvenser ökar Df, vilket påverkar signaldämpningen i långa spårkörningar.

Parametrar för termisk tillförlitlighet

Tg-värdet på 175 °C säkerställer att materialet förblir dimensionsstabilt genom flera blyfria omsmältningscykler. Td-värdet på 357 °C ger en betydande marginal innan termisk nedbrytning börjar – avgörande för kort som kräver flera lödningar eller omarbetningar. T-260- och T-288-värden på 50 respektive 30 minuter indikerar utmärkt motståndskraft mot delaminering under långvarig termisk stress.

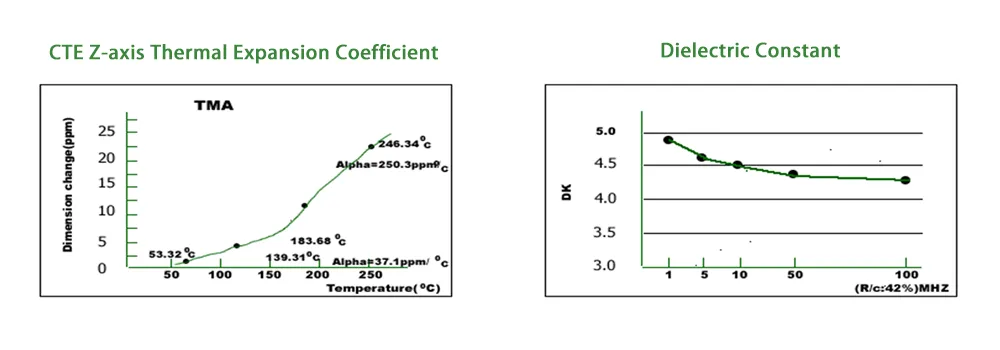

CTE och Via-tillförlitlighet

Z-axelns CTE på 46 ppm/°C (Alfa 1, under Tg) i kombination med total Z-expansion på 2.8 % (50–260 °C) stöder tillförlitliga pläterade genomgående hål och via-strukturer. Låg CTE minskar risken för cylindersprickbildning i konstruktioner med högt lagerantal och förbättrar sammankopplingstillförlitligheten genom termisk cykling.

KB-6167 Tillverkningsbarhet och processkompatibilitet

KB-6167 PCB-material integreras i vanliga FR-4-tillverkningsarbetsflöden samtidigt som det stöder avancerade tillverkningskrav.

Parametrar för lamineringsprocess

Det rekommenderade lamineringsfönstret för KB-6067F prepreg inkluderar en uppvärmningshastighet på 1.5–2.5 °C/min (80–140 °C), härdningstid som överstiger 60 minuter över 190 °C och härdningstryck på 350 ± 50 PSI. Förvaring av prepreg kräver maximalt 50 % relativ luftfuktighet vid 23 °C eller kylning vid 5 °C. Låt prepreg normaliseras i rumstemperatur i minst 4 timmar före användning.

Borrnings- och pläteringskompatibilitet

KB-6167 bearbetar bra med vanliga hårdmetallborrkronor. Materialet är kompatibelt med elektrolös koppar och elektrolytisk kopparplätering. För blinda och nedgrävda via-konstruktioner minimerar den låga CTE-förmågan registreringsförskjutning mellan lager, vilket stöder finhöjd HDI-konstruktioner med laserborrade mikrovias.

Alternativ för ytfinish

Detta laminat är kompatibelt med alla standardytbehandlingar inklusive ENIG, OSP, nedsänkt tenn, nedsänkt silver och blyfri HASL. Ingen särskild förbehandling krävs. Den låga fuktabsorptionen (typiskt 0.15–0.25 %) bidrar till stabil vidhäftning för ytan.

DFM-riktlinjer för KB-6167

KB-6167 Typiska tillämpningar

De termiska och elektriska egenskaperna hos KB-6167 PCB-materialet gör det lämpligt för tillämpningar som kräver blyfri kompatibilitet och termisk stressbeständighet vid flera cykler.

Flerskiktade PCB:er med högt lagerantal

Den låga Z-axelns CTE och höga Tg stöder tillförlitliga konstruktioner med 12–20+ lager. Dimensionsstabilitet under laminering minimerar registreringsavvikelse mellan lager, vilket är avgörande för högdensitetsförbindningsdesigner.

Fordonselektronik

KB-6167 uppfyller kraven för termiska cykler för motorrum och karossstyrmoduler. CAF-motstånd på ≥1000 timmar vid 85 °C/85 % RH stöder långsiktig tillförlitlighet i fordonsmiljöer med hög luftfuktighet. Överväg IATF 16949-processverifiering för produktionskvalificering.

Utrustning för telekominfrastruktur

bakplan och linjekortsapplikationer drar nytta av materialets stabila Dk vid temperaturvariationer. Kombinationen av Tg 175 °C och låg Df stöder basstationsförstärkare och switchkort som arbetar i utomhuskapslingar.

Industriella styrsystem

Strömförsörjningsmoduler, motorstyrningar och PLC-kort använder KB-6167 för dess termiska motstånd och mekaniska hållfasthet. Böjhållfasthet överstigande 450 N/mm² (fyllningsriktning) förhindrar att kortet böjs under belastning på komponenternas montering.

Server- och datorplattformar

Avancerade servermoderkort och minnesmoduler använder KB-6167 för dess balans mellan prestanda och kostnad. Materialet stöder BGA/LGA-kapslingsmontering med tillförlitliga via-strukturer under upprepade termiska cykler.

KB-6167 Jämförelse med vanliga substrat

Att välja rätt laminat kräver förståelse för avvägningar mellan prestanda, kostnad och tillverkningsbarhet.

Jämförelsetabell

När man ska välja KB-6167 framför alternativ

Välj KB-6167 när konstruktioner kräver blyfri kompatibilitet, flera återflödescykler eller drift i förhöjda omgivningstemperaturer – men inte behöver de ultralåga förlustegenskaperna hos PTFE eller keramikfyllda laminat. För RF-frontend-moduler över 6 GHz är Rogers eller motsvarande material med låg förlust fortfarande lämpliga. För högeffekts-LED- eller IGBT-applikationer som kräver värmeavledning är metallkärnsubstrat mer lämpliga.

KB-6167 Checklista för design och verifiering

En strukturerad metod för designvalidering minskar risken och påskyndar produktionslanseringen.

Referens för impedansberäkning

Använd tillverkarens specificerade Dk-värden från databladet snarare än generiska antaganden. För KB-6167 vid 1 GHz varierar Dk från 3.9 till 4.7 beroende på prepreg-typ och hartsinnehåll. Begär stöd för stack-up-simulering från din tillverkare om du siktar på en impedanstolerans på ±10 %.

Rekommenderad staplingspraxis

För 8-lagerskonstruktioner, överväg symmetriska staplingar med 7628 eller 2116 glastyper på yttre lager och 1080 eller 106 höghartsförimpregnerade material för tunna dielektriska lager. Dokumentera målimpedanser, dielektriska tjocklekar från lager till lager och kopparvikter i tillverkningsanteckningar.

Värmehanteringsöverväganden

Placera värmekänsliga komponenter borta från kortkanter där CTE-missmatchningsspänningen koncentreras. För BGA-kapslingar med >400 stift, verifiera via-in-pad-tillförlitligheten med tvärsnittsanalys på de första artiklarna. Överväg termiska vias under kraftkomponenterna för att fördela värme genom Z-axeln.

Verifieringsarbetsflöde

Den rekommenderade valideringssekvensen: (1) prototypbygge med 3–5 paneler, (2) inspektion av den första artikeln inklusive tvärsnitts- och impedansprovning, (3) termisk cykling enligt IPC-TM-650 2.6.7.2 eller motsvarande, (4) provning av ytisoleringsmotstånd (SIR) om så krävs, och (5) produktionsfrisläppande med definierade kriterier för inkommande inspektion.

Praktisk rekommendation

Begär bilder på pågående arbete och exempel på testrapporter från din tillverkare innan du bestämmer dig för volymproduktion. Detta ger insyn i processkontrollen och minskar risken för överraskningar vid slutinspektionen.

KB-6167 Kvalitet och tillförlitlighet

Tillförlitlighetstester bekräftar att KB-6167 PCB-materialet uppfyller applikationsspecifika livslängdskrav.

Standardtillförlitlighetstester

Dessa tester kartläggs direkt till verkliga förhållanden: T-288 validerar blyfri återflödesöverlevnad, CAF-resistans förutsäger elektrokemisk migrationslivslängd och fuktabsorption påverkar isoleringens långsiktiga tillförlitlighet i fuktiga miljöer.

Certifieringar och efterlevnad

KB-6167 är UL-godkänd enligt E123995 med V-0 brandfarlighetsklassning. Materialet är RoHS- och REACH-kompatibelt. För fordonsapplikationer bör tillverkare tillhandahålla IATF 16949-certifiering på processnivå snarare än att enbart förlita sig på materialets överensstämmelse.

KB-6167 Upphandling och ledtid

Effektiv upphandling minskar projektförseningar och säkerställer jämn materialkvalitet.

Beställningsöverväganden

Standardstorlekar för paneler inkluderar 94 cm × 112 cm, 102 cm × 112 cm och 106 cm × 112 cm för laminat, med större storlekar tillgängliga. Kopparbeklädnadsalternativ varierar från 0,6 mm till 170 mm i både RTF- (reverse treated foil) och HTE-konfigurationer. Prepreg-modeller inkluderar 106, 1080, 2116, 1506, 7628 och andra med hartshalt från 42 % till 76 %.

Vägledning för ledtider

Prototypkvantiteter (1–5 paneler) skickas vanligtvis inom 2–3 veckor från etablerade leverantörer. Produktionsvolymerna kräver 4–6 veckors ledtider beroende på laminattjocklek och kopparviktsspecifikationer. Ha säkerhetslager för kritiska program för att undvika produktionsstopp.

Checklista för inkommande inspektion

Begär och verifiera: Överensstämmelseintyg (CoC) med spårbarhet för parti, UL-identifieringsdokumentation, RoHS/REACH-överensstämmelseförklaringar och Dk/Df-data vid driftsfrekvens om tillgängligt. För kritiska tillämpningar, begär impedansprovningskuponger och tvärsnittsrapporter vid leverans av första artikeln.

Exempel på förfrågningsmall

När du begär prover eller offerter, inkludera: laminattjocklek och tolerans, kopparvikt, panelstorlek, ytfinish, impedanskrav (om några), IPC-klass, kvantitet och leveransplats. Ange om du behöver testrapporter med leveransen.

Slutsats

KB-6167 PCB-material ger den termiska tillförlitlighet och dimensionsstabilitet som krävs för blyfri flerskiktstillverkning utan den extra kostnad som speciallaminat med högfrekventa specialtekniker kräver. För konstruktioner som arbetar under 6 GHz och kräver flera omsmältningscykler, förhöjd temperaturexponering eller hållbarhet i fordonsklass, representerar KB-6167 ett praktiskt val som balanserar prestanda mot totalkostnad.

Ur mitt perspektiv rekommenderar jag att man överväger KB-6167 när det är standard FR-4 material uppfyller inte kraven på Tg eller termisk cykling, men RF-substrat med ultralåga förluster är inte nödvändiga. Materialets breda tillgänglighet, etablerade processkompatibilitet och gynnsamma kostnadsstruktur gör det till en pålitlig baslinje för flerskiktsdesign inom industri, telekom och fordon. För kritiska tillämpningar, investera i korrekt stack-up-simulering och verifiering av första artikeln snarare än att enbart förlita sig på databladsvärden – verklig prestanda beror på både materialegenskaper och tillverkningsprocesskontroll.

KB-6167 Vanliga frågor

F1: Kan KB-6167 användas för kort med 6 lager eller fler lager?
Ja. KB-6167 stöder konstruktioner med över 20 lager. Den låga Z-axelns CTE (typiskt 46 ppm/°C) och höga Tg (175°C) bibehåller tillförlitlighet och dimensionsstabilitet över byggen med många lager.

F2: Vilka ytbehandlingar är kompatibla med KB-6167?
KB-6167 fungerar med alla standardytbehandlingar: ENIG, OSP, nedsänkt tenn, nedsänkt silver och blyfri HASL. Låg fuktabsorption (0.15 % typiskt) ger jämn vidhäftning till ytan.

F3: Vilken maximal återflödestemperatur tål KB-6167?
T-288-klassificeringen på 30+ minuter indikerar att materialet överlever blyfria omsmältningsprofiler med toppar upp till 260 °C. För profiler som når en topp på 245 °C stöds flera omsmältningscykler utan delaminering.

F4: Är KB-6167 lämplig för RF- eller högfrekventa konstruktioner?
KB-6167 fungerar tillräckligt bra för applikationer under 3–6 GHz. För högre frekvenser eller konstruktioner som kräver Df under 0.010, överväg Rogers, Isola Astra eller andra laminat med låg förlust.

F5: Vilka prepreg-alternativ finns tillgängliga för KB-6167-staplingar?
Motsvarande prepreg är KB-6067F, tillgänglig i glastyperna 106, 1080, 2116, 1506, 7628 och andra. Hartshalten varierar från 42 % till 76 %, vilket påverkar både Dk och presstjockleken.

F6: Uppfyller KB-6167 kvalificeringskraven för fordonsindustrin?
Materialet i sig uppfyller de termiska och CAF-krav som är typiska för fordonsapplikationer. Den slutliga kvalificeringen beror på IATF 16949-processcertifiering på tillverkaresnivå och applikationsspecifik testning.

F7: Vad är den dielektriska konstanten (Dk) för KB-6167 vid olika frekvenser?
Dk varierar från 4.5 vid 1 MHz till cirka 3.9–4.5 vid 10 GHz beroende på prepreg-typ och hartsinnehåll. Högre hartsinnehåll ger lägre Dk-värden.

F8: Kan KB-6167 användas för HDI-konstruktioner med mikrovias?
Ja. Materialet är kompatibelt med laserborrning för blindviaformning. Låg CTE stöder tillförlitliga mikrovia-förbindelser, och hartssystemet hanterar sekventiella lamineringsprocesser.

F9: Vad är hållbarhetstiden för KB-6167 prepreg?
Förvara vid ≤23 °C och ≤50 % RF för standard hållbarhet, eller kyl vid 5 °C för längre förvaring. Låt stå i rumstemperatur i 4+ timmar före laminering. Kontakta leverantören för specifika utgångsdatum för partiet.

F10: Hur står sig KB-6167 i jämförelse med andra Kingboard-material med hög Tg, som KB-6165?
KB-6167 erbjuder högre Tg (175 °C vs. 153 °C) och bättre CAF-motstånd. Välj KB-6167 för applikationer som kräver mer aggressiv termisk cykling eller högre driftstemperaturer. KB-6165 kan vara mer kostnadseffektivt för mindre krävande konstruktioner.
