RO4003C-laminat för 5G-, radar- och trådlös kretskortsdesign

Upptäck Rogers RO4003C PCB-laminat som är idealiska för RF- och höghastighetsdesign. Highleap erbjuder snabb och kostnadseffektiv tillverkning och PCBA-tjänster.

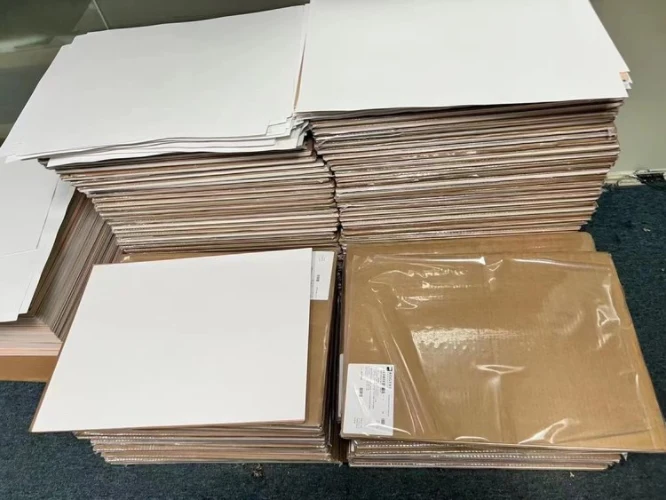

RO4003C högfrekvent PCB-material för tillförlitliga RF- och mikrovågstillämpningar

Highleap Electronics erbjuder högpresterande kretskortstillverkning och montering med Rogers RO4003C-laminat, konstruerade för krävande RF-, mikrovågs- ​​och höghastighetsdigitala kretsar.

RO4003C ger låg dielektrisk förlust, stabil Dk över frekvens och temperatur, och en Tg över 280 °C, vilket gör den idealisk för applikationer med hög tillförlitlighet. Till skillnad från PTFE-baserade material är den kompatibel med standard FR4-processer, vilket möjliggör snabbare och mer kostnadseffektiv produktion.

Dess låga Z-axel CTE säkerställer utmärkt tillförlitlighet för pläterade genomgående hål, och LoPro®-kopparfoliealternativet minskar ytterligare infogningsförlusten för bredbandskonstruktioner.

Utforska de fullständiga tekniska uppgifterna för RO4003C i tabellen nedan – inklusive dielektrisk prestanda, termiskt beteende och mekanisk hållfasthet – för att säkerställa att din design uppfyller alla högfrekvenskrav.

RO4000 Laminat RO4003C och RO4350B – Datablad

Anteckningar och ytterligare information

(1) RO4350B 4 mil-laminat har en processdielektrisk konstant (Dk) på 3.33 ± 0.05 och uppfyller IPC-4103A/240. Alla andra RO4350B-tjocklekar uppfyller specifikationerna för IPC-4103 /11 och /240.

(2) Design-Dk-värden är medelvärden från flera testbatcher baserat på de vanligaste laminattjocklekarna.

(3) RO4350B LoPro®-laminat har eventuellt inte samma UL-klassificering som standardmaterial av typen RO4350B och kan kräva en separat UL-kvalificering.

All teknisk data på denna sida kommer från Rogers Corporation.
För det officiella PDF-databladet, eller om du planerar att använda RO4003C- eller RO4350B-material för tillverkning och montering av kretskort, vänligen besök kontakta Highleap ElectronicsVårt ingenjörsteam hjälper dig gärna med materialval, staplingsvägledning och produktionssupport.

Varför välja Highleap för tillverkning av RO4003C-kretskort

Att välja rätt material är bara det första steget. På Highleap Electronics förverkligar vi dina RO4003C-designer med precision, snabbhet och tekniskt stöd som gör skillnad.

✔ Våra fördelar:

• 15+ år inom tillverkning av RF- och högfrekventa kretskort
• Sträng impedanskontroll för RF/mikrovågs- ​​och differentialparkretsar

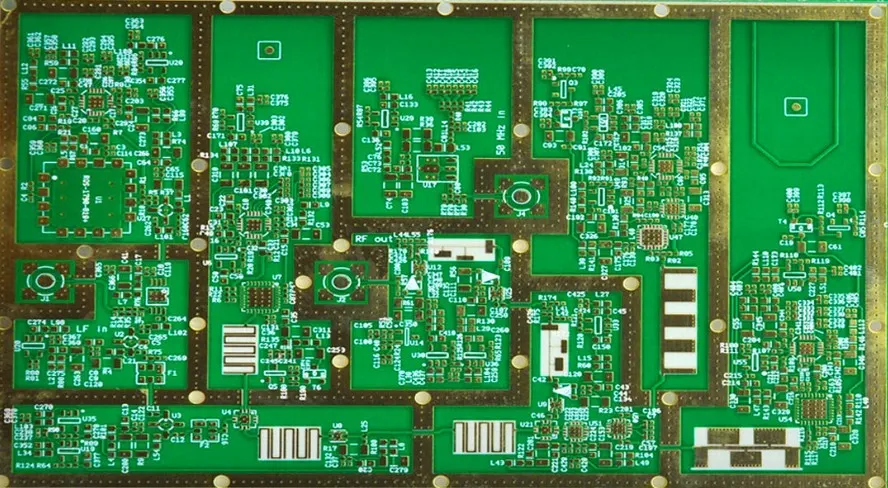

• Flerskikts-PCB-kapacitet inklusive hybriduppsättningar med RO4003C + FR4
• 0.075 mm laserborrning, plätering med högt bildförhållande och fint spår/avstånd
• Intern SMT-montering, BGA-placering och omsmältning för högfrekvenskort
• Ingenjörsstöd om stackupdesign, impedanssimulering och materialval
• Snabba ledtider med individuell teknisk support för prototyper till volymproduktion

Oavsett om du utvecklar 5G-infrastruktur, radarsensorer eller satellitbaserade RF-moduler, säkerställer vårt team att ditt RO4003C-baserade kretskort uppfyller både designmål och produktionskvalitet.

RO4003C PCB-tillverkning och montering

På Highleap Electronics erbjuder vi kompletta lösningar för tillverkning och montering av kretskort skräddarsydda efter dina projektkrav – oavsett om du arbetar med Rogers RO4003C, andra högfrekventa laminat eller vanliga FR4-material.

Vårt team har erfarenhet av att hantera ett brett utbud av PCB-substrat och stack-up-kombinationer, vilket säkerställer tillförlitlig prestanda inom RF-, mikrovågs-, höghastighetsdigitala och kraftapplikationer.

🛠 Våra tjänster inkluderar:

• Snabb PCB-prototypning med RO4003C och andra avancerade laminater
• Flerskiktsuppsättningar med hybridmaterial (t.ex. RO4003C + FR4, PTFE eller FR4 med hög Tg)
• Kontrollerad impedansframställning med ±5 % tolerans
• Tung koppar och alternativ för värmehantering för kraftkort
• RoHS-kompatibel blyfri bearbetning för global efterlevnad
• Nyckelfärdiga PCBA-tjänster, inklusive komponentanskaffning, BGA/röntgeninspektion och funktionstestning

Med stark expertis inom högfrekventa material och precisionstillverkning hjälper vi ingenjörer att minimera utvecklingsrisker, snabba upp leveranstiden till marknaden och upprätthålla signalintegritet på alla prestandanivåer – från telekom till fordonsindustrin, industri och flygindustrin.
