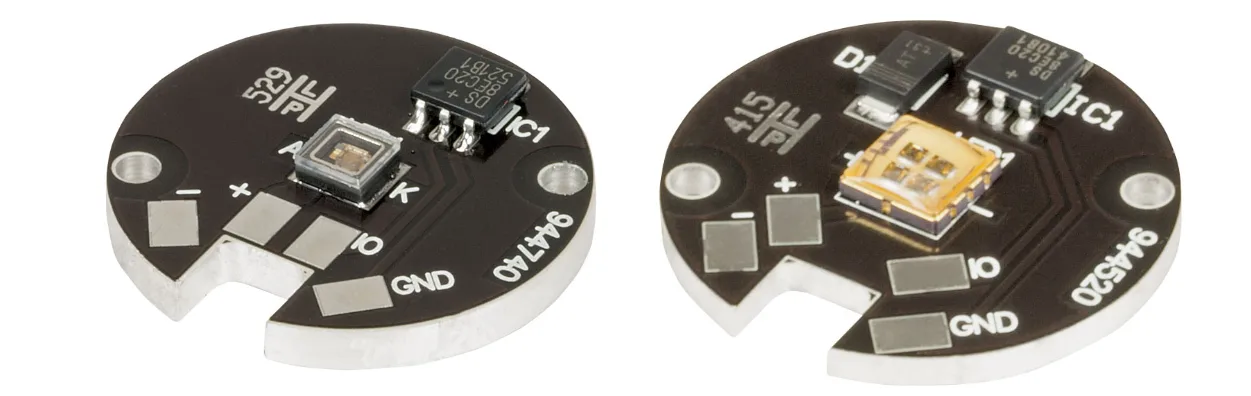

Giriş

Yüksek güçlü elektronik cihazlar, performans ve güvenilirliği korumak için verimli termal yönetim gerektirir. Metal Çekirdekli PCB (MCPCB) alt tabakaları mükemmel performans sağlarken ısı dağılımı Özellikler, montaj ve paketleme süreçleri nihayetinde bu termal avantajların gerçek dünya performansına dönüşüp dönüşmeyeceğini belirler.

Kötü montaj uygulamaları termal yolları tehlikeye atabilir, mekanik stres noktaları oluşturabilir ve erken saha arızalarına yol açabilir. Metal Çekirdekli PCB Montajı, standart FR-4 kart kullanımının ötesinde özel bilgi gerektirir.

Metal alt tabaka, geleneksel PCB montaj tekniklerinin yeterince ele alamadığı lehimleme, sabitleme ve gerilim yönetimi konularında benzersiz zorluklar ortaya çıkarır. Bu makale, lehimleme güvenilirliği, termal yol optimizasyonu ve mekanik gerilim kontrolüne odaklanan pratik çözümleri incelemektedir.

Metal Çekirdekli PCB Montaj Zorlukları

1. Metal Çekirdekli PCB Montajında ​​Termal Yönetim

Etkili Metal Çekirdekli PCB Montajı, bileşenlerden lehim bağlantılarına ve metal alt tabakaya kadar kesintisiz bir termal yol sağlamayı gerektirir. Yüksek güçlü bileşenler önemli miktarda ısı üretir, bu nedenle uygun termal arayüz malzemeleri (TIM'ler) ve lehim bütünlüğü kritik öneme sahiptir.

Bakır veya alüminyum taban katmanı, dielektrik ve bakır katmanlarından farklı şekilde genleşerek, sıcaklık döngüsü sırasında arayüzlerde gerilim oluşturur. Yüksek termal dirence sahip herhangi bir nokta, bileşen bağlantı sıcaklıklarını yükseltebilir ve güvenilirliği azaltabilir.

2. MCPCB Üretiminde Lehimleme Güvenilirliği

Hem yüzeye montaj teknolojisi (SMT) hem de delikli kaplama (THP) benzersiz zorluklar sunar. Metal yüzeyler Lehim bağlantı kusurlarını veya dielektrik delaminasyonu önlemek için genişletilmiş ön ısıtma bölgeleri ve dikkatlice kontrol edilen tepe sıcaklıklarına sahip değiştirilmiş yeniden akış profilleri gerektirir. Dalga lehimleme ve seçici lehimleme, delikli bileşenlerde lehimin düzgün bir şekilde ıslanmasını sağlamak için alt tabakanın ısı emici etkisini hesaba katmalıdır.

3. MCPCB Montajında ​​Mekanik Gerilim

Metal alt tabaka ile bakır/alt tabaka arasındaki termal genleşme katsayısı (CTE) farklılıklarıdielektrik katmanlar Montaj ve çalışma sırasında doğal mekanik gerilim yaratırlar. Büyük formatlı MCPCB'ler veya sert esnek tasarımlar, yeniden akış sırasında özellikle eğilmeye eğilimlidir ve bu da bileşen hizalamasında bozulmaya, çökmeye veya lehim köprüsü oluşumuna yol açabilir. Kuvvetleri eşit şekilde dağıtmak ve alt tabaka bozulmasını önlemek için uygun sabitleme ve kullanım teknikleri şarttır.

Metal Çekirdekli PCB Montajı için En İyi Uygulamalar

1. Termal Yol Optimizasyonu

Bakımı termal süreklilik Bileşenlerden metal alt tabakaya geçiş önemlidir. Isıl direnci ve yüzey uyumunu dengelemek için 50-100 µm'de termal arayüz malzemeleri (TIM'ler) uygulayın. Isı yayılımını iyileştirmek için yüksek akımlı hatlarda 2-3 ml bakır katmanlar kullanın.

Kilit hususlar:

• En kısa termal yol – metal tabana doğrudan ısı akışı.
• Katı metal yerleştirme – Yüksek güçlü bileşenleri sürekli metal alanların üzerine yerleştirin.
• Kontrollü TIM kalınlığı – Optimum ısı transferi için 50–100 µm.
• Ağır bakır izleri – ısı yayılımını ve akım kapasitesini artırır.

2. Lehimleme İşlemi Kontrolü

Reflow profili optimizasyonu kritik öneme sahiptir. Kademeli olarak önceden ısıtın. MCPCB (90–120 sn) termal şoku en aza indirmek için. Kurşunsuz lehim için tepe sıcaklıklarını dielektrik sınırlar içinde (tipik olarak 260–280 °C) ve liquidus üzerindeki süreyi 60–90 sn'de tutun.

Dalga lehimlemede, eşit ısı transferi sağlamak için montajları önceden ısıtın. Seçici lehimleme, karışık teknolojili kartların hassas bir şekilde ısıtılmasını sağlarken, alt tabakanın yüksek sıcaklıklara maruz kalmasını sınırlar. Genellikle 100–120 °C'ye kadar önceden ısıtın.

3. Mekanik Gerilim Azaltma

Uygun sabitleme, eğilmeyi azaltır. Sadece kenardan sıkıştırmaktan kaçınarak destek pimleri veya ağ ızgaralar kullanın. Vakumlu sabitlemelerde, dielektriği korumak için 0.3-0.5 bar basınç uygulayın.

Bileşen yerleştirme stratejisi önemlidir: Yerel bükülmeyi önlemek için ağır bileşenleri eşit şekilde dağıtın. Sert-esnek MCPCB'lerde, sert-esnek geçişlerinde ≥3 mm boşluk bırakarak, geri akış sırasında esneme bölgelerini serbest bırakın.

4. Test Etme ve Doğrulama

Elektriksel ve görsel muayene esastır. Uçan prob testleri elektriksel sürekliliği doğrular ve AOI lehim kusurlarını ve bileşen uyumsuzluklarını tespit eder. MCPCB'ye özgü muayene parametrelerini uygulayın.

Termal performans doğrulaması, güvenilirliği sağlamak için termal döngüyü (-40 °C ila +125 °C, 500–1000 döngü) içerir. Termal görüntüleme, sıcak noktaları belirler ve sıcaklık farklarının 10 °C içinde kalmasını sağlar.

Gelişmiş Metal Çekirdekli PCB Montaj Çözümleri

1. Yüksek Güçlü Modül Montaj Teknikleri

• Çok katmanlı MCPCB yapısı – Otomotiv, LED ve güç elektroniği gibi yüksek güç gerektiren uygulamalar için termal performansı korurken montaj alanını azaltır.
• Bakır madeni para gömme – Yüksek güçlü cihazların altında lokalize termal iyileştirme sağlar; güç dağılımı gereksinimlerine bağlı olarak tipik kalınlık 0.8–2.0 mm'dir.
• konformal kaplama – Termal arayüz alanlarını korurken neme, kirlenmeye ve mekanik aşınmaya karşı koruma sağlar; yaygın malzemeler arasında 25–75 µm kalınlığında akrilik, silikon ve üretan bulunur.

2. Sert-Esnek MCPCB Entegrasyonu

• Hibrit yapı – Dar alanlarda alanı optimize etmek için sert bölümleri esnek ara bağlantılarla birleştirir.
• Stres azaltma – Seçici sertleştirici uygulaması ve kontrollü bükme yarıçapları iletkenin çatlamasını önler; statik uygulamalar için minimum bükme yarıçapı esneme kalınlığının 10 katıdır.
• Termal-mekanik denge – Sert bölümlere monte edilmiş ısı üreten bileşenler, esnek kısımlar sinyalleri yönlendirir; montaj, hem termal hem de mekanik performansı korumak için farklı kullanımlara uyum sağlar.
• Geçiş bölgesi tasarımı – Çarpılma veya gerilmeyi önlemek için ısıl genleşme ve eğilme gerilimine karşı dikkatli olunması gerekir.

3. Termal Arayüz Entegrasyonu

• Hassas TIM uygulaması – Otomatik dağıtım, üretim süreçleri boyunca tutarlı termal direnç sağlar; isteğe bağlı grafit pedler veya faz değişim malzemeleri >5 W/mK iletkenlik, ±%5 hacim tutarlılığı sağlar.
• Isı emici entegrasyonu – <0.05 mm düzlüğe sahip hassas işlenmiş ısı emiciler yakın temas sağlar; kontrollü bağlantı elemanı torku (0.3–0.8 N⋅m) alt tabakanın eğilmesini önler ve lehim bağlantılarını korur.

Highleap Electronics'in Metal Çekirdekli PCB Montaj Yetenekleri

Highleap Electronics, hassas üretim ve termal yönetim uzmanlığını bir araya getiren kapsamlı Metal Çekirdekli PCB Montaj hizmetleri sunmaktadır. Otomatik SMT hatlarımız, 01005 pasiflerden büyük güç modüllerine kadar bileşenleri işleyerek, ±0.025 mm yerleştirme hassasiyetiyle termal pedlerin doğru hizalanmasını sağlar.

12 bölgeli kontrole sahip yüksek termal kütleli reflow fırınları, profilleri özellikle MCPCB alt tabakaları için optimize eder. Tesisimiz, kızılötesi termal görüntüleme ve termal direnç ölçümü gibi termal test olanaklarını entegre ederek, sevkiyat öncesi performansı doğrular.

Metal Çekirdek PCB Montaj Yeteneklerine Genel Bakış

Mühendislik Destek Hizmetleri

Şirket içi mühendislik desteği, üretim öncesinde olası termal veya mekanik sorunları belirlemek için kapsamlı montaj öncesi tasarım incelemeleri sağlar. Hizmetler arasında, bileşenlerden alt tabakaya kadar termal yolların değerlendirilmesi, eğilme veya delaminasyonu önlemek için mekanik gerilimin değerlendirilmesi, tasarımın üretim sınırlarıyla uyumlu olmasını sağlamak için süreç yeteneklerinin incelenmesi ve belirli uygulamalar için en uygun malzemelerin ve TIM'lerin önerilmesi yer alır.

Highleap'in ISO 9001 ve IATF 16949 sertifikalı kalite sistemleri, tüm üretim süreçlerinde tutarlı Metal Çekirdekli PCB Montaj süreçlerini garanti eder. Otomatik proses kontrolü, geri akış sıcaklıkları, lehim pastası hacmi ve bileşen yerleştirme kuvveti gibi kritik parametreleri izler. İstatistiksel proses kontrolü, kusurlar oluşmadan önce eğilimleri belirleyerek kritik parametreler için Cpk değerlerini 1.67'nin üzerinde tutar.

Sonuç

Metal Çekirdekli PCB Montaj kalitesi, yüksek güçlü elektronik tasarımların performansını ve güvenilirliğini doğrudan etkiler. Doğru termal yol yönetimi, lehimleme optimizasyonu ve mekanik gerilim kontrolü, arıza oranlarını azaltır ve ürün ömrünü uzatır. Güç yoğunlukları arttıkça, montaj uzmanlığı kritik hale gelir ve profesyonel MCPCB sağlayıcılarını geleneksel PCB üreticilerinden ayırır.

MCPCB Montajı İçin Neden Highleap Electronics'i Seçmelisiniz?

• Özel ekipman – Metal çekirdekli yüzeyler için optimize edilmiş 12 bölgeli reflow fırınları ve otomatik SMT hatları.
• Termal yönetim uzmanlığı – Şirket içi test ve doğrulama, performans hedeflerine ulaşılmasını sağlar.
• Esnek hacim kapasitesi – Aylık 5 ünitelik prototiplerden 10,000+ üretim serisine kadar destek.
• Kalite sertifikaları – ISO 9001 ve IATF 16949 sertifikalı süreçlerimiz tutarlı sonuçlar sunar.
• Mühendislik desteği – Montaja yönelik tasarım incelemeleri, üretim öncesinde potansiyel sorunları belirler.

Deneyimli MCPCB tedarikçileriyle ortaklık kurmak, tutarlı sonuçlar için gereken özel ekipmana, proses bilgisine ve kalite sistemlerine erişim sağlar. İster yeni yüksek güçlü tasarımlar geliştiriyor ister mevcut ürünleri ölçeklendiriyor olun, montaj kabiliyeti tedarikçi seçiminde önemli bir faktördür.

Yüksek güçlü elektronik aksamınızı optimize etmeye hazır mısınız? Highleap Electronics ile iletişime geçin MCPCB Montaj ihtiyaçlarınızı görüşmek için. Mühendislik ekibimiz, termal yönetim ihtiyaçlarınıza özel tasarım danışmanlığı, prototip montajı ve tam ölçekli üretim çözümleri sunar.
