Fotorezist Açıklaması: Prensipleri, Türleri ve PCB Üretimindeki Rolü
PCB'ye Kuru Film Fotorezist Kullanımı
Giriş
Devre tasarımlarını aktarmak bakır kaplı laminatlar Hassasiyet, PCB üretimindeki temel zorluklardan biri olmaya devam etmektedir. Bu desen transferinin doğruluğu, iz doğruluğunu, sinyal bütünlüğünü ve genel kart güvenilirliğini doğrudan belirler. Fotorezist, bu kritik adım için gerekli malzeme görevi görür ve fotolitografide tasarım amacını ve fiziksel devreyi birleştiren temel ortam olarak işlev görür.
Fotorezist Nedir?
Fotorezist, baskılı devre kartı (PCB) fotolitografisinde desen aktarımı sırasında bakır yüzeyleri seçici olarak korumak veya açığa çıkarmak için kullanılan ışığa duyarlı polimerik bir malzemedir. Belirli ışık dalga boylarına maruz kaldığında, kimyasal yapısı değişime uğrar ve geliştirici çözeltilerdeki çözünürlüğü değişir.
Fotorezistin Kimyasal Bileşimi
Tipik bir fotorezist formülasyonu üç temel bileşenden oluşur: yapısal omurgayı oluşturan bir polimer reçine, fotokimyasal reaksiyonu başlatan bir fotoaktif bileşik (PAC) ve viskoziteyi ve kaplama özelliklerini kontrol eden bir çözücü sistemi. Bu bileşenler arasındaki etkileşim, malzemenin pozlama ve geliştirme işlemlerine nasıl tepki vereceğini belirler.
Fotorezist Nasıl Çalışır?
Pozlama sırasında, UV ışığı devre desenini taşıyan bir fotomaskeden geçer. Fotorezistin aydınlatılan bölgeleri, çözünürlük özelliklerini değiştiren fotokimyasal değişimlere uğrar. Daha sonraki geliştirme işlemi, fotorezist türüne bağlı olarak, pozlanmış veya pozlanmamış alanları seçici olarak uzaklaştırarak, amaçlanan devre geometrisinin hassas bir kopyasını geride bırakır.
Pozitif Fotorezist ve Negatif Fotorezist
PCB Üretiminde Kullanılan Fotorezist Çeşitleri
Fotorezist malzemeler iki temel kritere göre sınıflandırılır: ışığa maruz kalmaya karşı tepki mekanizmaları ve uygulama sırasındaki fiziksel biçimleri.
Pozitif Fotorezist
Pozitif fotorezist, ışığa maruz kaldıktan sonra geliştirici çözeltide çözünür hale gelir. Geliştirme sırasında ışığa maruz kalan bölgeler uzaklaştırılır ve alttaki bakırı korumak için ışığa maruz kalmayan malzeme kalır. Bu tür, üstün çözünürlük ve kenar belirginliği sağlayarak tercih edilen seçenek haline gelir. yüksek yoğunluklu ara bağlantı (HDI) kartları ve iz genişliklerinin 75 μm'nin altına düştüğü ince aralıklı tasarımlar.
Negatif Fotorezist
Negatif fotorezist, ışığa maruz kaldığında polimerleşir ve sertleşir, böylece aydınlatılan alanlar çözünmez hale gelir. Işığa maruz kalmayan kısımlar ise geliştirme sırasında yıkanarak uzaklaştırılır. Pozitif varyantlara göre daha düşük çözünürlük sunmasına rağmen, negatif fotorezist mükemmel yapışma ve kimyasal direnç sağlar ve düşük maliyetle standart PCB uygulamaları için uygundur, bu da yüksek hat/boşluk gereksinimleri gerektirmez.
Kuru Film Fotorezist

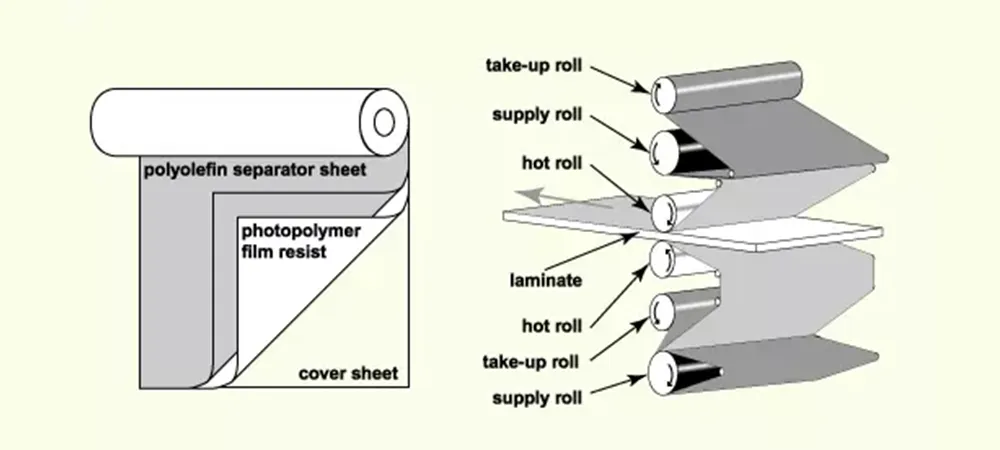

Kuru film fotorezist, koruyucu taşıyıcı filmler arasına lamine edilmiş katı bir levha halinde gelir. Uygulama, kontrollü basınç ve sıcaklık altında temizlenmiş bakır yüzeylere termal laminasyon yoluyla gerçekleştirilir. Bu format, panel boyunca tutarlı kalınlık sağlar, yüzey topografyasına mükemmel uyum sunar ve üretim ortamlarında kullanımı kolaylaştırır; bu özellikler tercih sebebidir. yüksek hacimli üretim.
Islak Film Fotorezist (Sıvı Fotorezist)
Sıvı fotorezist, püskürtme kaplama, perde kaplama veya döndürme kaplama yöntemleriyle uygulanır. Kuru film alternatiflerine kıyasla kalınlık kontrolünde esneklik ve daha düşük malzeme maliyeti sunar. Bununla birlikte, düzgün bir kaplama elde etmek hassas proses kontrolü gerektirir ve çevresel koşullara duyarlılık daha sıkı temiz oda protokolleri gerektirir.
Kuru Film Fotorezist
Fotorezist Seçiminde Dikkat Edilmesi Gerekenler
Çözünürlük Gereksinimleri
İnce çizgiler ve sık aralıklar içeren yüksek yoğunluklu tasarımlar, üstün çözünürlük yeteneği nedeniyle pozitif fotorezist gerektirir. Daha gevşek geometrilere sahip standart tasarımlar ise kaliteyi tehlikeye atmadan ve maliyet avantajlarından yararlanarak negatif fotorezist kullanabilir.
Proses Uyumluluğu
Ekipman yetenekleri, fotorezist seçimini önemli ölçüde etkiler. LDI sistemlerine sahip tesisler, gelişmiş fotorezist formülasyonlarının tam çözünürlük potansiyelinden yararlanabilirken, geleneksel maske hizalama cihazları, fotorezist yeteneğinden bağımsız olarak elde edilebilir özellik boyutlarını sınırlayabilir.
Kalınlık ve En Boy Oranı
Fotorezist kalınlığı, amaçlanan bakır ağırlığı ve işlem gereksinimleriyle uyumlu olmalıdır. Daha kalın fotorezist, daha derin aşındırma veya kaplamayı destekler ancak çözünürlüğü azaltır. Yüksek en boy oranına sahip özellikler gerektiren uygulamalar, uzun geliştirme döngüleri sırasında yan duvar bütünlüğünü koruyan özel formülasyonlar gerektirir.
Maliyet ve Verimlilik
Üretim ekonomisi, malzeme seçiminde önemli bir faktördür. Kuru film fotorezist, yüksek fiyatlıdır ancak minimum işlem değişkenliğiyle tutarlı sonuçlar verir. Islak film alternatifleri malzeme maliyetlerini düşürür, ancak eşdeğer verim performansını korumak için ek işlem kontrolleri gerektirebilir.
Sık Karşılaşılan Proses Sorunları ve Önlenmesi
Maruz Kalmaya Bağlı Kusurlar
Yetersiz pozlama enerjisi, geliştirme sırasında kaybolan, yumuşak ve belirsiz desenler üretir. Aşırı pozlama ise maske kenarlarının altında ışık saçılmasına neden olarak, özellikleri tasarım amacının ötesinde genişletir. Düzenli pozlama kalibrasyonu ve işlem izleme, bu kusurları önler.
Yapışma Hataları
Zayıf fotorezist yapışması, geliştirme ve aşındırma sırasında kalkma veya alt oyuklanma şeklinde kendini gösterir. Temel nedenler arasında yetersiz yüzey hazırlığı, kirlenme veya uygunsuz laminasyon parametreleri yer alır. Titiz temizlik protokollerinin uygulanması ve laminasyon koşullarının doğrulanması, yapışmayla ilgili çoğu arızayı ortadan kaldırır.
Sonuç
Fotorezist, PCB fotolitografisinde temel desen aktarım ortamı olarak işlev görür ve elde edilebilir çözünürlüğü, işlem verimliliğini ve üretim kapasitesini doğrudan belirler. Pozitif ve negatif tipler, kuru film ve ıslak film formatları arasındaki farkları ve görüntüleme dizisi boyunca kritik işlem parametrelerini anlamak, belirli üretim gereksinimleriyle uyumlu bilinçli malzeme seçimini mümkün kılar. Fotorezist teknolojisine hakimiyet, ilerlemenin temelini oluşturmaktadır. PCB üretimi performans.
