Güneş Enerjisi, UPS ve Motor Sürücü Uygulamaları için Güç İnvertörü PCB Gereksinimleri

Güç İnvertörü PCB
İçindekiler
2
3

Güç invertörlü PCB'ler, hassas tıbbi ekipmanlar için saf sinüs dalgalarından basit motor kontrolü için kaba kare dalgalara kadar her türlü uygulama için DC'yi AC'ye dönüştürür. Çatı tipi bir güneş enerjisi sisteminde 20 yıl dayanan güvenilir bir invertör ile aylar sonra arızalanan bir invertör arasındaki fark, geliştirmenin erken aşamalarında alınan PCB tasarım kararlarına bağlıdır.

Güneş Enerjisi İnvertörleri için H-Köprü PCB Düzeni Nasıl Tasarlanır

Güç çevirici PCB tasarımlarında verimliliğin kazanıldığı veya kaybedildiği yer H köprüsüdür. İz uzunluğundaki her bir milimetrelik artış endüktansı artırır, bu da voltaj aşımına ve anahtarlama kayıplarının artmasına neden olur. 400 V sistemlerde, düzen kaynaklı voltaj yükselmeleri nedeniyle 600 V IGBT'lerin arızalandığını gördük.

Temel düzen ilkeleri:

  • DC bara kapasitörleri, 20 mm'nin altındaki bağlantılarla H köprüsünün üzerine yerleştirilmelidir
  • Kapı sürücülerinin IGBT kapılarından 15 mm mesafede konumlandırılması
  • Her bacakta, atış koruması için akım algılama
  • Yalıtılmış topraklamalı özel kapı sürücü güç kaynakları

10 kW'lık bir güneş enerjisi invertörü için, H-köprü düzeninin optimize edilmesi, verimliliği %96.5'ten %97.8'e çıkardı; bu, küçük görünse de sistem ömrü boyunca binlerce dolarlık enerji üretimine değer. Benzer optimizasyon teknikleri aşağıdakiler için de geçerlidir: güç elektroniği PCB tüm güç seviyelerinde tasarımlar.



PCB Teklifi İsteyin

10 kW İnverter PCB için Hangi Boyutta DC Bara Kondansatörü Gerekir?

5 kW'ın üzerindeki güçlerde, geleneksel PCB hatları DC bara akımlarını kaldıramaz. Lamine baralar ultra düşük endüktans sağlar, ancak maliyet ve karmaşıklık katar. Yaklaşımımız, ağır bakır PCB'leri stratejik bara entegrasyonuyla yalnızca kesinlikle gerekli olduğu durumlarda birleştirir.

Güç seviyesine göre DC bara uygulama stratejileri:

  • 3 kW'ın altında: Çok katmanlı PCB'lerde 4-6 oz bakır düzlemler
  • 3-10kW: PCB pedlerine lehimlenen bakır baralar
  • 10-50kW: Entegre kapasitörlü lamine baralar
  • 50 kW'ın üzerinde: PCB kontrol kartlarına sahip ayrı bara düzenekleri

Film kapasitörler, DC veri yolu uygulamaları için üstün dalgalanma akımı yönetimi sunar. Dengeli akım dağılımı için bunları köprü etrafına simetrik olarak yerleştirin. Güvenlik için kaçak akım dirençleri ekleyin; yüklü bir DC veri yolu ölümcül olabilir. Tasarım yaparken de aynı prensipler geçerlidir. yüksek verimli güç PCB'si Maksimum performans için çözümler.

IGBT İnverter PCB Tasarımı için En İyi Kapı Sürücü Devresi

İzole edilmiş kapı sürücüleri, felaket niteliğindeki arızaları önler, ancak dikkatli bir uygulama gerektirir. Optokuplörler basit izolasyon sağlar, ancak sıcaklık kayması ve eskime sorunları yaşar. Dijital izolatörler daha iyi performans sunar, ancak uygun güç kaynağı tasarımı gerektirir.

İnverterleri koruyan koruma özellikleri:

  • Kısa devreler sırasında doygunluk algılama kapanır
  • Miller kelepçesi parazitik açılmayı önler
  • Yumuşak kapatma, arızalar sırasında voltaj stresini azaltır
  • Aktif sıkıştırma, voltaj aşımını sınırlar

Motor sürücü uygulamaları için, yazılım kontrolüne yedek olarak donanım ölü zaman üretimi uygulayın. Yazılım hatalarının, donanım korumasının engellediği geçişlere neden olduğunu gördük. Bu koruma stratejileri de aynı derecede önemlidir. güç dönüştürücü PCB benzer güç seviyelerini idare eden tasarımlar.

Saf Sinüs Dalgası İnvertörü için Çıkış Filtresi Nasıl Hesaplanır

Saf sinüs dalgası invertörler, anahtarlama frekansı bileşenlerini ortadan kaldırmak için LC çıkış filtreleri gerektirir. Ancak çıkış filtreleri, invertör kontrol döngüleriyle etkileşime girerek potansiyel olarak kararsızlığa neden olabilir. Filtre bileşenlerini yalnızca rezistif değerlere göre değil, en kötü durumdaki reaktif yüklere göre boyutlandırın.

Filtre tasarımı hususları:

  • Reaktif yükler dahil olmak üzere tepe akımında indüktör doygunluğu
  • Anahtarlama frekansında kapasitör dalgalanma akımı derecesi
  • Yük empedansı ile rezonansı önlemek için sönümleme ağları
  • EMI uyumluluğu için diferansiyel ve ortak mod filtreleme

Şebeke bağlantılı invertörlerin harmonik standartlarını karşılamak için ek filtrelemeye ihtiyacı vardır. LCL filtreler, basit LC filtrelere göre daha iyi zayıflama sağlar ancak aktif sönümleme gerektirir. PCB Montajı Bu süreç, filtre yanıtını doğrulamak için ağ analizörü testini içerir. Benzer filtreleme teknikleri aşağıdakiler için de geçerlidir: güç kaynağı filtre PCB'si tasarımlar.

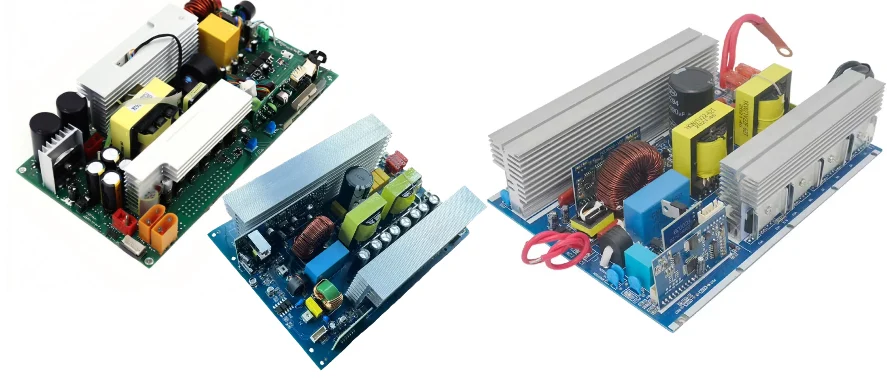

Güç İnvertörü PCBA

-40°C ile 70°C Aralığında Çalışma İçin İnverter PCB Termal Tasarımı

Güneş enerjisi invertörleri, kış gecelerinde -40°C'den yaz günlerinde 70°C'ye varan aşırı sıcaklıklarla karşı karşıyadır. Bileşen seçimi ve PCB tasarımı, 20 yılı aşkın güvenilirliği korurken bu aşırı sıcaklıklara da uyum sağlamalıdır.

Aşırı ortamlarda hayatta kalma stratejileri:

  • En az 105°C dereceli kapasitörler kullanın, 125°C tercih edilir
  • Nem koruması için konformal kaplama uygulayın
  • Doğal konveksiyona yönelik tasarım - fanlar tozlu ortamlarda başarısız oluyor
  • Sıcaklığa duyarlı bileşenleri daha soğuk bölgelere yerleştirin

Bir müşterimizin çöl kurulumu için güneş enerjisi invertörünü yeniden tasarlamasına yardımcı olduk. Stratejik bileşen yerleşimi ve iyileştirilmiş termal tasarım, orijinal tasarımı etkileyen erken arızaları ortadan kaldırdı. Bu termal yönetim teknikleri ayrıca şu konularda da fayda sağlıyor: güç amplifikatörü PCB'si zorlu koşullarda çalışan uygulamalar.

İnverter Kontrol PCB'sindeki Gürültü Nasıl Azaltılır

Modern invertörler, temiz güç ve minimum gürültü bağlantısı gerektiren DSP veya mikrodenetleyici tabanlı kontrol kullanır. Mümkünse kontrol kartlarını güç aşamalarından ayırın. Entegre edildiğinde, kapsamlı izolasyon ve koruma uygulayın.

Kontrol devresi en iyi uygulamaları:

  • Analog ve dijital bölümler için bağımsız LDO regülatörleri
  • Gerilim/akım geri besleme sinyallerinde çok aşamalı filtreleme
  • Tüm algılama sinyalleri için farklı yönlendirme
  • Hassas analog devrelerin etrafındaki koruma halkaları

Üç fazlı motor sürücü PCB'leri ve değişken frekanslı sürücüler için kodlayıcı arayüzleri özel ilgi gerektirir. Diferansiyel alıcılar ve uygun sonlandırma, motor kontrol kararsızlığına neden olan konum hatalarını önler. Benzer gürültü azaltma teknikleri aşağıdakiler için de geçerlidir: DC-DC dönüştürücü PCB kontrol devreleri.

Güç İnvertörü PCB Test Standartları ve Yöntemleri

İnvertör testleri, yalnızca dirençli yükler altında değil, gerçek dünya koşullarında da performansı doğrulamalıdır. Gerçek uygulamalara uygun motorlar, transformatörler ve doğrusal olmayan yüklerle test edin. Önde gelen ve geride kalan güç faktörleriyle kararlı çalışmayı doğrulayın.

Temel işlevselliğin ötesinde temel testler:

  • IEC 61000-4-5'e göre aşırı gerilim testi
  • Çeşitli yük tiplerinde yük adımı tepkisi
  • Güç çevrimiyle termal çevrim
  • Şebeke bağlantılı invertörler için şebeke empedansı değişimi

Ürettiğimiz elektronik üretim hizmeti küçük UPS invertörlerinden şebeke ölçekli güç dönüştürücülerine kadar kapsamlı invertör test yeteneklerini içerir.

Highleap Electronics'i seçin PCB üretimi Güç çevirici uygulamalarının benzersiz gereksinimlerini anlayan bir şirket olarak, en yüksek verimliliği korurken zorlu ortamlara dayanıklı sağlam çözümler sunuyoruz.

Şimdi PCB Üretimi ve Montajı Teklifi İsteyin

Güç İnvertörü PCB Tasarımı ve Üretimi SSS

1. Güneş enerjisi invertörü PCB'si ile UPS invertörü PCB tasarımı arasındaki fark nedir?

Güneş enerjisi invertörlü PCB'ler, MPPT arayüz bütünlüğüne, yüksek voltajlı DC bağlantı yönetimine (genellikle 600–1100 V), LCL şebeke filtresi kontrolüne ve adalama önleme uyumluluğuna (örneğin UL 1741 / IEEE 1547) önem verir. Bir UPS invertörlü PCB, hızlı aktarım süresine, doğrusal olmayan BT yükleri altında düşük toplam harmonik bozulmaya (THD), akü yönetimi entegrasyonuna ve kısa süreli aşırı yük yönetimine öncelik verir. Bileşenlerin güç kaybı, kaçak/boşluk ve termal döngü gereksinimleri, çatı tipi güneş enerjili UPS'lerde genellikle iç mekan UPS'lerine göre daha zorludur. Kapı sürücüsü izolasyonu, DC bara düzeni ve EMI bastırma gibi birçok tasarım ilkesi, güç elektroniği PCB platformlarında ortaktır.

2. SiC inverter PCB düzeni IGBT inverter PCB düzeninden nasıl farklıdır?

SiC MOSFET'ler daha hızlı anahtarlama yapar (yüksek dv/dt ve di/dt), bu da döngü endüktansı ve kapı sürücü parazitlerini daha kritik hale getirir. Kapı döngüsü ve güç döngüsü ayrımı, Kelvin kaynak bağlantıları ve ultra kısa DC bağlantı kapasitif döngüsü (<10–15nH hedef), aşırı yüklenmeyi ve çınlamayı azaltır. Kapı direnci genellikle EMI ile anahtarlama kaybı arasında bir ayar unsuru haline gelir. Ortak mod akım yükselmeleri daha sıkı koruma ve uygun Y kapasitör yerleşimi gerektirir. Termal yoğunluk daha yüksektir; daha düşük kayıplarda bile, güçlü bakır yayılımı olmadan bağlantı noktası-ortam gradyanları yoğunlaşabilir. Bu hususlar, geleceğe hazır güç amplifikatörü PCB'lerinin termal kararlılığını da artırır.

3. Temel fonksiyonel kontrollerin ötesinde inverter PCB güvenilirliğini nasıl test edebilirim?

Temel katmanlar: HALT/HASS (hızlandırılmış gerilim), güçlendirilmiş yük ile termal döngü, IEC 61000‑4‑5'e göre dalgalanma, IEC 61000‑4‑2'ye göre ESD, iletilen/yayılan EMI ön taraması, kısmi deşarj kontrolleri (≥800 V), yük profili tekrarı (motor torku adımları, şebeke empedansı taraması), yüksek sıcaklıkta uzun süreli yanma. Anahtarlama enerjisinin, kasa sıcaklığı gradyanlarının ve arıza sayaçlarının veri kaydı, entegre bir elektronik üretim hizmeti iş akışı içinde güneş enerjisi, UPS ve motor tahrik ürünleri genelinde öngörücü bakımı iyileştirir.

4. İnverter PCB yerleşimlerinde IGBT veya MOSFET'in atlaması nasıl önlenir?

Birleştirin: donanım kilitleme (ölü zaman mantığı), eşleştirilmiş yayılım kapısı sürücüleri, sıkı kapı döngüsü yönlendirmesi, Miller kelepçesi, uygun kapı dirençleri, bacak başına doygunluk/aşırı akım algılama ve hızlı boşluk yönetimi. Eğim oluşturan uzun kapı izlerinden (>15–20 mm) kaçının. Yüksek güçlü motor sürücü PCB'leri için, tam çapraz iletim oluşmadan önce asimetri durumunda sonlandırmak için bacak bacak akım algılamayı ekleyin.

5. Bir invertör PCB'si hem şebeke bağlantılı hem de şebekeden bağımsız (hibrit) çalışmayı destekleyebilir mi?

Evet, ancak modüler kontrol gerektirir: çift yönlü DC bağlantı yönetimi, ada tespiti (ROCOF / gerilim faz kayması), kesintisiz transfer kontrolü, ek röle veya katı hal transfer aşaması, uyarlanabilir çıkış filtre parametreleri ve genişletilmiş donanım yazılımı güvenlik durumu makinesi. İzolasyon izleme ve pil BMS arayüzünün erken entegre edilmesi gerekir. Hibrit uyumlu mimari, PCB katman sayısını ve test matrisini artırır, ancak standart güç dönüştürücü PCB platformlarından alınan çekirdek güç aşaması ve kapı sürücüsü tasarım kararlarını yeniden kullanır.
