Посібник з проектування трас на друкованій платі: ширина, трасування та ремонт
Посібник з проектування трас друкованих плат для надійної роботи плати
Доріжки друкованої плати – це провідні шляхи, які з'єднують компоненти на друкованій платі та передають сигнали, живлення та дані по всій схемі. Їхня конструкція безпосередньо впливає на цілісність сигналу, теплові характеристики, технологічність та довгострокову надійність продукту. Хоча багато розробників починають з Основна структура та функції доріжок друкованої плати, успішні схеми розводки вимагають глибшого розуміння стратегії трасування, товщини мідних проводів, опорних площин та струмової здатності.
У сучасній електроніці проектування доріжок більше не зводиться лише до прокладання міді між контактними майданчиками. Це ключова частина загальної інженерії друкованих плат, особливо у високошвидкісних, сильнострумових та щільних багатошарових пристроях. Проектувальники повинні враховувати, як ширина доріжок, відстань між ними, вага міді та розташування шарів працюють разом для підтримки стабільних електричних характеристик.
Чому важливий дизайн траєкторії друкованої плати
Погано спроектовані доріжки можуть призвести до падіння напруги, перегріву, проблем з електромагнітними перешкодами та спотворення сигналу. Натомість, добре прокладені доріжки покращують електричну стабільність і полегшують виготовлення та складання плати. У багатьох багатошарових конструкціях поведінка доріжок також тісно пов'язана з Планування стека друкованих плат, оскільки конфігурація шарів впливає на імпеданс, безперервність зворотного шляху, контроль перехресних перешкод та розподіл тепла.
З цієї причини проектування трас завжди слід оцінювати в контексті всієї плати, а не як окреме завдання розведення. Навіть незначний вибір траси може вплинути на кінцеву продуктивність друкованих плат високої щільності або високочастотних друкованих плат.
Товщина доріжки друкованої плати та струмова здатність
Товщина доріжок, яка зазвичай визначається вагою міді, відіграє важливу роль у здатності до струмопровідності та розсіюванні тепла. Товстіша мідь дозволяє доріжкам витримувати більші струми з меншим резистивним нагріванням, що є критично важливим у силовій електроніці, керуванні двигунами та промислових системах. У застосуваннях, що вимагають особливо високого струму, розробники часто використовують Міркування щодо струмової здатності важких мідних друкованих плат щоб визначити, чи достатньо стандартної міді, чи потрібна міцніша конструкція.
Тонші доріжки можуть забезпечити компактне трасування та вищу щільність розташування контактів, але вони також зменшують запас по електричній та тепловій стійкості. Правильний баланс залежить від застосування, доступної площі плати, допустимого підвищення температури та виробничих можливостей.
Як визначити ширину доріжки на друкованій платі
Ширина траєкторії зазвичай розраховується на основі визнаних галузевих стандартів, а потім уточнюється відповідно до фактичних проектних умов. Двома найчастіше використовуваними методами є IPC-2221 та IPC-2152.
МПК-2221
IPC-2221 – це традиційний підхід на основі формул, який використовується для оцінки сили струму, яку може пропускати доріжка за певного підвищення температури. Він залишається корисним як загальний орієнтир, але не повністю відображає теплові реалії сучасних структур друкованих плат.
МПК-2152
IPC-2152 забезпечує точнішу структуру, оскільки враховує додаткові фактори, такі як конструкція плати, товщина міді та середовище розсіювання тепла. Для конструкцій, де трасування також має задовольняти вимоги щодо контрольованої поведінки сигналу, геометрія траси часто перевіряється разом із Вимоги до друкованої плати з контрольованим імпедансом щоб забезпечити, що вибір ширини підтримує як керування струмом, так і продуктивність передачі.
У практичній проектній роботі інженери зазвичай починають з калькулятора або набору правил на основі САПР, а потім коригують значення ширини на основі розподілу міді, потоку повітря, розташування шарів та допусків на виготовлення.
Найкращі практики для маршрутизації друкованих плат
1. Маршрутизуйте критично важливі мережі з метою
Автоматичне трасування може заощадити час, але чутливі мережі все одно слід трасувати навмисно. Тактові сигнали, диференціальні пари, радіочастотні лінії та аналогові сигнали часто отримують вигоду від ручного трасування, оскільки вони вимагають жорсткішого контролю над довжиною, інтервалом та якістю зворотного шляху.
2. Зіставте ширину доріжки з електричною функцією
Силові доріжки, сигнальні доріжки та доріжки з контрольованим імпедансом не відповідають однаковим правилам проектування. Ширину завжди слід вибирати відповідно до електричної функції, а не лише доступного простору. Надзвичайно вузькі провідники можуть спростити щільне розміщення, але вони можуть збільшити опір, накопичення тепла та ускладнити виробництво.
3. Зберігайте безперервний зворотний шлях
Сигнальні доріжки працюють найкраще, коли вони прокладаються по твердій опорній площині. Стабільна заземлююча площина зменшує площу контуру, покращує поведінку зворотного струму та знижує чутливість до шуму. Це особливо важливо у високошвидкісних цифрових конструкціях, де прокладання доріжок та переходи між шарами сильно впливають на характеристики електромагнітних перешкод.
4. Зменшення зв'язку та перехресних перешкод
Сусідні доріжки можуть створювати перешкоди одна одній через ємнісний та індуктивний зв'язок. Більша відстань між чутливими мережами допомагає зменшити небажану взаємодію. Розробникам також слід розділяти аналогові, цифрові та комутаційні силові секції, коли це можливо.
5. Зверніть увагу на перехідні отвори в сигнальному тракті
Трасування трас стосується не лише горизонтальних мідних шляхів. Кожне перехідне з'єднання створює розриви, паразитні ефекти та виробничі особливості. Під час переходу сигналів між шарами важливо розуміти, як різні... сліпі та закопані в спорудах може впливати на щільність трасування, якість сигналу та використання шарів у складних макетах друкованих плат.
6. Узгодьте проектування траси з вимогами високої швидкості
Зі збільшенням швидкості передачі фронтів, поведінка траси стає більш залежною від симетрії стека, якості опорної площини та узгодженості імпедансу. У цих випадках рішення щодо маршрутизації слід переглядати разом з Стратегії проектування високошвидкісних стеків друкованих плат щоб плата могла підтримувати надійну передачу без надмірного відбиття, перекосу або випромінюваного шуму.
Поширені причини проблем зі слідами друкованих плат
Збої в ланцюзі можуть виникнути внаслідок надмірного струму, перегріву, корозії, низької якості виготовлення, пошкоджень від повторного оброблення або механічного навантаження. Деякі збої очевидні, такі як розриви ланцюгів або перегоріла мідь, тоді як інші проявляються як періодичні несправності, нестабільні сигнали або неочікуваний шум.
Перш ніж ремонтувати пошкоджений дротяний провідник, важливо визначити першопричину. Якщо початкова поломка була спричинена тепловим перевантаженням або поганим розподілом струму, просте повторне підключення мідного дроту може не запобігти повторному виникненню тієї ж проблеми.
Як відремонтувати пошкоджену доріжку друкованої плати
Ремонт друкованих плат часто використовується для прототипів, тестових плат, технічного обслуговування або малосерійної електроніки. Типовий процес ремонту включає такі кроки:
- Знайдіть пошкоджену ділянку сліду.
- Обережно видаліть зламану або обгорілу частину, не пошкоджуючи сусідні колодки або компоненти.
- Ретельно очистіть відкриту мідну поверхню.
- Нанесіть флюс і покрийте оголені кінці лудом.
- Виберіть відповідний запасний дріт правильного калібру.
- За потреби зачистіть та залудіть обидва кінці дроту.
- Щільно припаяйте перший кінець з достатнім перекриттям до оригінальної міді.
- Акуратно прокладіть та закріпіть дріт вздовж поверхні дошки.
- Припаяйте другий кінець і перевірте цілісність дроту.
- Видаліть будь-які залишки флюсу та огляньте відремонтовану ділянку.
Для високочастотних або дрібнокотових плат до ремонту слід підходити обережно, оскільки навіть незначні зміни геометрії можуть вплинути на електричні характеристики.
Висновок
Конструкція доріжок друкованої плати впливає майже на кожен аспект продуктивності друкованої плати, від подачі струму та термостабільності до цілісності сигналу та технологічності. Надійне розташування доріжок залежить від вибору правильної ширини доріжок, підтримки належного інтервалу, контролю зворотних шляхів та координації трасування із загальною структурою плати.
Розробники, які вже розуміють основи доріжок на друкованих платах, можуть значно покращити їхню якість, зосередившись на дисципліні трасування, плануванні стекування та специфічних для застосування електричних вимогах. Коли ці елементи обробляються правильно, виробництво друкованих плат стає більш передбачуваним, а готовий продукт працює стабільніше в реальних умовах.
Статті по темі

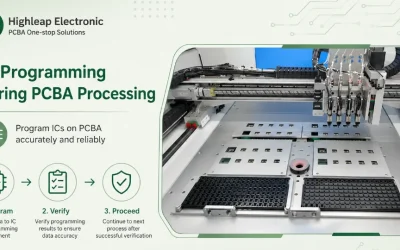

Програмування ІС під час обробки друкованих плат
Останнє оновлення: травень 2026 р. · Посібник з виробництва для інженерів вбудованих систем та команд з постачання апаратного забезпечення. Існує два практичних способи завантаження прошивки в процесор.

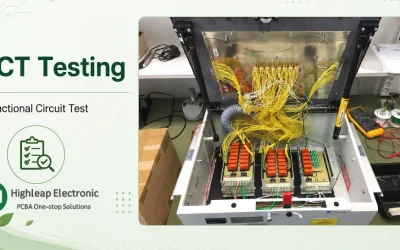

Тест FCT: Тестування функціональних схем для друкованих плат
