Надійність друкованих плат HDI: розуміння режимів відмов та стратегій запобігання

Вступ: Чому важлива надійність друкованих плат HDI

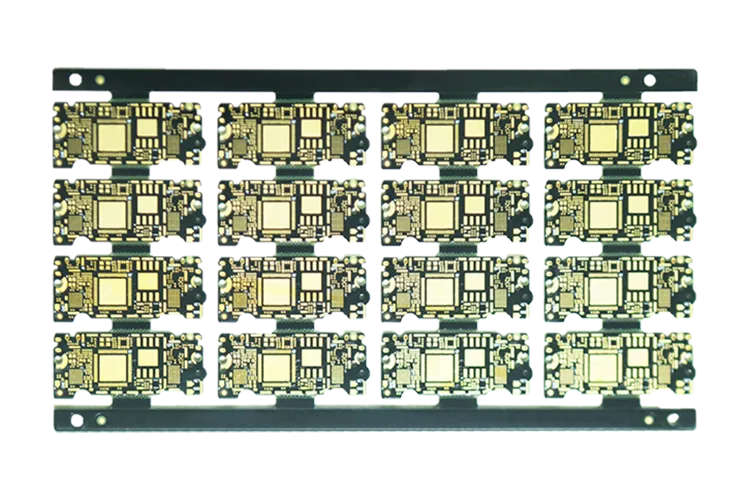

Друковані плати High Density Interconnect стали важливими для сучасної електроніки, яка потребує мініатюризації та підвищеної продуктивності. Ці вдосконалені плати підтримують дедалі складніші архітектури пристроїв завдяки тонким лінійним доріжкам, багатошаровим мікровідверстиям та багатошаровим конструкціям. Однак складні виробничі процеси та вимогливі робочі середовища створюють специфічні проблеми, які можуть поставити під загрозу... HDI PCB надійність та довговічність продукції.

Складність виникає через взаємодію між щільними мікровідвідними структурами, тонкими діелектричними шарами та термічним напруженням під час виробництва та експлуатації в польових умовах. Розуміння цих механізмів відмов стає критично важливим для аерокосмічної, автомобільної електроніки та телекомунікаційної інфраструктури, де системні відмови мають значні наслідки. Цей аналіз розглядає основні проблеми надійності та пропонує практичні стратегії для підвищення довгострокової продуктивності.

Поширені режими відмови надійності друкованих плат HDI

Розтріскування та руйнування мікровідверстий

Мікрофлюс Поломка є однією з найпоширеніших проблем надійності друкованих плат HDI. Невідповідність теплового розширення між мідними та смоляними матеріалами створює механічне напруження на межі розділу отворів для трубок, особливо під час термоциклування від -55°C до 125°C. Процеси лазерного свердління створюють додаткові концентрації напружень через зони термічного впливу, що послаблює адгезію міді.

Неповне заповнення міддю в структурі мікровідверстий посилює проблему, створюючи порожнечі, які концентрують механічне напруження. Зазвичай це проявляється у вигляді періодичних збоїв сигналу або повних розривів ланцюгів між шарами. Скануюча електронна мікроскопія часто виявляє кільцеві тріщини на межі між відверстиями та контактними майданчиками або поздовжні розриви самого мідного циліндра.

Міграція міді та електрохімічна міграція

Попадання вологи в поєднанні з електричним зміщенням створює умови для транспортування іонів металу між сусідніми провідниками. Цей процес електрохімічної міграції поступово утворює провідні шляхи, які перекривають ізоляційні проміжки, що призводить до коротких замикань або струмів витоку. Це явище прискорюється за умов підвищеної температури та вологості, особливо впливаючи на надійність друкованих плат HDI в суворих умовах.

Стандартні кваліфікаційні випробування використовують високоприскорене стрес-тестування (HAST) за температури 130°C/85% відносної вологості або 85°C/85% відносної вологості для оцінки сприйнятливості. Поєднання напруженості електричного поля, вмісту вологи та іонного забруднення визначає швидкість утворення дендритів, що безпосередньо впливає на довгострокову надійність.

Ріст провідного анодного філаменту (CAF)

Утворення CAF відбувається шляхом електрохімічної деградації на межі розділу скло-смола всередині діелектричного матеріалу. Коли волога проникає в ламінатну структуру, вона створює електролітичний шлях вздовж пучків волокон між провідниками з різними потенціалами. Результуючий дендритний ріст відповідає орієнтації скловолокна, зрештою створюючи шляхи з низьким опором, які призводять до катастрофічних збоїв.

Запобігання CAF вимагає ретельної уваги до вибору матеріалу та параметрів обробки. Якість інтерфейсу між скляним армуванням та матрицею смоли безпосередньо впливає на вразливість до росту ниток. Сучасні ламінатні системи включають покращені методи обробки замаскування та рецептури смол, спеціально розроблені для підвищення надійності друкованих плат HDI проти цього механізму руйнування.

Розшарування та тріщини смоли

Термічна напруга під час циклів ламінування або складання оплавленням може перевищувати адгезійну міцність між мідними та діелектричними шарами. Ця концентрація напруги призводить до розшарування, що проявляється у вигляді видимого розділення або утворення пухирів усередині накопичених шарів. Проблема посилюється зі збільшенням кількості шарів та несумісними властивостями теплового розширення.

Розтріскування смоли часто супроводжує розшарування як вторинний ефект термічного напруження. Ці тріщини створюють шляхи для проникнення вологи, що ще більше погіршує діелектричні властивості та прискорює інші механізми руйнування. Взаємопов'язаний характер цих процесів деградації робить розшарування особливо проблематичним для сталої надійності друкованих плат HDI.

Корінні причини, що впливають на надійність друкованої плати HDI

Невідповідності властивостей матеріалів

Різниця коефіцієнта теплового розширення (КТР) між мідними провідниками, діелектричними шарами та заповнювачами мікровідверстий створює термомеханічні напруження під час температурних коливань. Ця невідповідність КТР стає більш вираженою в Конфігурації HDI через вищу щільність вертикальних з'єднань та тонші діелектричні шари між мідними площинами.

Типові значення КТР демонструють цю проблему:

• Мідна фольга: 17 ppm/°C у площині
• Діелектрик FR-414-17 ppm/°C у площині, 50-70 ppm/°C по всій товщині
• Заповнені мідні мікровідра: 16-18 ppm/°C

Вплив процесу лазерного свердління

Лазерне свердління створює зони термічного впливу навколо мікровідкриттів, які можуть пошкодити структуру смоли та створити ослаблені межі розділу для подальшого осадження міді. Теплова енергія, необхідна для абляції діелектричного матеріалу, зазвичай миттєво досягає 1000-2000°C. Оптимізація параметрів лазера збалансовує ефективність свердління з деградацією матеріалу для підтримки надійності мікровідкриттів протягом терміну служби.

Якість мідного заповнення

Якість електролітичного мідного заповнення мікровідверстий суттєво впливає на структурну цілісність вертикальних з'єднань. Неповне заповнення створює порожнечі, які концентрують напруження та зменшують струмонесучу здатність. Хімічний склад мідного покриття, профілі щільності струму (зазвичай 15-30 ASF) та геометрична конструкція відверстий впливають на кінцеву якість заповнення та загальну надійність друкованої плати HDI.

Характеристики поглинання вологи

Поглинання вологи діелектричними матеріалами суттєво впливає на надійність ізоляції. Вищий вміст вологи знижує опір ізоляції, прискорює міграцію міді та збільшує сприйнятливість до CAF. Стандартний FR-4 поглинає 0.10-0.15% вологи за вагою, тоді як сучасні матеріали з низьким вмістом вологи досягають показника нижче 0.05%. Вибір матеріалу повинен збалансувати електричні характеристики з гігроскопічними властивостями для забезпечення належної надійності в передбачуваних умовах експлуатації.

Методи тестування надійності друкованих плат HDI

Термоциклічні випробування

Термоциклування піддає збірки повторюваним екстремальним температурам для імітації робочих навантажень та перевірки надійності друкованих плат HDI. Стандартні умови випробувань включають циклічні зміни від -55°C до 125°C з 15-хвилинною витримкою на кожному екстремумі. Це прискорене випробування виявляє втому мікровідверстий, деградацію паяних з'єднань та руйнування ламінату від напруги у стислі терміни.

Кількість циклів до відмови надає кількісні дані для прогнозування надійності. Для застосувань з високою надійністю зазвичай потрібно щонайменше 500-1000 циклів, тоді як для автомобільної та аерокосмічної промисловості може знадобитися 2000 циклів або більше для відповідності кваліфікаційним стандартам.

Високоприскорене стрес-тестування (HAST)

HAST поєднує підвищену температуру, вологість та електричне зміщення для оцінки схильності до електрохімічної міграції та утворення CAF. Стандартні умови 130°C та відносної вологості 85% з прикладеною напругою зміщення 3-50 В створюють найгірші сценарії для цих механізмів відмови. Моніторинг опору ізоляції протягом 96-500 годин впливу відстежує прогрес деградації та виявляє недоліки конструкції, що впливають на надійність друкованих плат HDI.

Аналіз поперечного мікрозрізу

Поперечний аналіз за допомогою мікросекціонування забезпечує безпосереднє спостереження внутрішніх структур HDI. Цей метод руйнівного контролю виявляє якість мідного заповнення в мікровідверстиях, адгезію між шарами та наявність дефектів, таких як пустоти або тріщини. Систематичне секціонування в критичних місцях згідно з методом IPC-TM-650 2.1.1 забезпечує репрезентативну вибірку якості конструкції.

Випробування опору ізоляції поверхні (SIR).

Випробування SIR оцінює рівні іонного забруднення, які можуть поставити під загрозу надійність друкованих плат HDI. Випробування вимірює струм витоку між близько розташованими провідниками (зазвичай з відстанню 0.5 мм) за умов 85°C/85% відносної ваги з прикладеною напругою зміщення 50 В. Результати вказують на ефективність процесів очищення та виявляють потенційні ризики електрохімічної міграції. Відповідність стандартам IPC-6016 класу 3 вимагає мінімального SIR 100 МОм після 168 годин впливу.

Стратегії підвищення надійності друкованих плат HDI

Оптимізація фази проектування

Міркування на етапі проектування суттєво впливають на кінцеві показники надійності. Контроль співвідношення сторін мікровідверстий нижче 1:1 для лазерно-перфорованих перехідних отворів зменшує концентрацію напружень та покращує якість мідного заповнення. Продумана конструкція стека з використанням матеріалів із сумісними властивостями теплового розширення мінімізує термомеханічні напруження під час термоциклування.

Ключові конструктивні параметри для підвищення надійності:

• Співвідношення сторін мікровідсіка: максимум 1:1 для оптимальної надійності
• Через контактну площадку захоплення: Мінімальний діаметр 150 мкм для лазера 100 мкм
• Відстань від отвору до сусідніх елементів: мінімум 150 мкм для зменшення концентрації напружень
• Допуск суміщення між шарами: ±75 мкм для укладені через структури

Вибір матеріалів для підвищення надійності

Ламінати з високою температурою склування (Tg) зберігають розмірну стабільність за підвищених температур обробки та експлуатації. Матеріали з Tg вище 170°C забезпечують достатній запас для безсвинцевої обробки оплавленням при піковій температурі 260°C. Системи смол з низьким поглинанням вологи (нижче 0.05% водопоглинання) зменшують схильність до електрохімічної міграції та росту CAF, безпосередньо підвищуючи надійність друкованих плат HDI.

До сучасних ламінатних матеріалів, спеціально розроблених для застосування HDI, належать модифіковані епоксидні системи, поліімідні конструкції та матеріали з низьким коефіцієнтом Dk/Df. Вибір залежить від балансу вимог до електричних характеристик з потребами у тепловій та механічній надійності для конкретного середовища застосування.

Контроль виробничого процесу

Розробка параметрів лазерного свердління мінімізує зони термічного впливу, зберігаючи при цьому геометричну точність. Типові налаштування УФ-лазера включають частоту імпульсів 30-80 кГц з рівнями енергії 10-30 мкДж на імпульс. Процеси міднення вимагають ретельного контролю хімічного складу, температури (зазвичай 22-28°C) та щільності струму для досягнення повного заповнення міжфазного отвору без надмірного внутрішнього напруження.

Методи підготовки поверхні забезпечують належну адгезію між шарами та запобігають розшаруванню. Оксидна альтернативна обробка або механічне очищення з подальшою обробкою для видалення плям створює відповідну текстуру поверхні для надійного з'єднання міді зі смолою, що є важливим для довгострокової надійності друкованих плат HDI.

Процедури складання та тестування

Оптимізація профілю оплавлення збалансовує вимоги до пікової температури з термічним напруженням на мікровідвідних структурах. Рекомендовані профілі для збірок HDI обмежують пікову температуру до 245-250°C (порівняно з 260°C для стандартних плат) та зменшують час досягнення температури вище ліквідусу, щоб мінімізувати термічний вплив. Швидкість зміни температури не повинна перевищувати 2-3°C за секунду для контролю градієнтного термічного напруження.

Процеси очищення повинні ефективно видаляти залишки флюсу, не пошкоджуючи дрібнокаліберні елементи та не вдихаючи вологи в ламінат. Хімія флюсу без очищення або ретельно контрольоване водне очищення з ретельними циклами сушіння забезпечують стандарти надійності друкованих плат HDI.

Тематичні дослідження показників надійності HDI

Застосування автомобільного ЕБУ

Застосування електронних блоків керування автомобілями демонструє важливість надійності мікровідверстий в умовах термоциклування. Програми випробувань для цих критично важливих для безпеки систем показали, що оптимізовані параметри лазерного свердління в поєднанні з контрольованим міднінням знизили швидкість розтріскування мікровідверстий більш ніж на 60 відсотків. Ці вдосконалення дозволили кваліфікувати їх до 2000 термоциклів від -40°C до 125°C, що відповідає вимогам автомобільної надійності AEC-Q100 Grade 1.

Статистичний аналіз показав, що середня кількість циклів до відмови збільшилася з 1200 до понад 3000 циклів завдяки оптимізації процесу. Це покращення продуктивності безпосередньо призвело до підвищення надійності в польових умовах та зниження гарантійних витрат для клієнтів автомобільних виробників.

Телекомунікаційна інфраструктура

Обладнання комунікаційної інфраструктури, що працює у відкритому повітрі, стикається з проблемами комбінованого впливу температури та вологості. Прискорені випробування при 85°C/85% відносної вологості виявили зростання CAF як основну проблему для плат HDI у цих застосуваннях, причому початкові конструкції показали деградацію опору ізоляції нижче допустимих порогових значень протягом 500 годин впливу.

Впровадження покращених ламінатних матеріалів з покращеною стабільністю між скловолокном та смолою збільшило середній час до відмови втричі. Модифіковані рецептури смол та оптимізовані цикли затвердіння досягли понад 1500 годин експозиції HAST без утворення CAF, що дозволило надати гарантійні зобов'язання на 15-річне використання в польових умовах, зберігаючи при цьому стандарти надійності друкованих плат HDI.

Висновок: Досягнення високої надійності друкованих плат HDI

Надійність друкованих плат HDI випливає зі складної взаємодії між конструктивними рішеннями, властивостями матеріалів та виробничими процесами. Критичні режими відмови, такі як розтріскування мікровідверстий, міграція міді, ріст CAF та розшарування, реагують на певні заходи контролю, що впроваджуються протягом життєвого циклу продукту. Розуміння цих механізмів дозволяє інженерам робити обґрунтовані компроміси між вимогами до продуктивності та цілями надійності.

Мікропрохідні структури, управління тепловими властивостями та контроль вологості є основними важелями підвищення довгострокової надійності. Систематичні кваліфікаційні випробування з використанням стандартних галузевих протоколів забезпечують впевненість у надійності конструкції перед запуском у виробництво.
