Dịch vụ gia công và lắp ráp PCB Rogers RO4835 theo yêu cầu

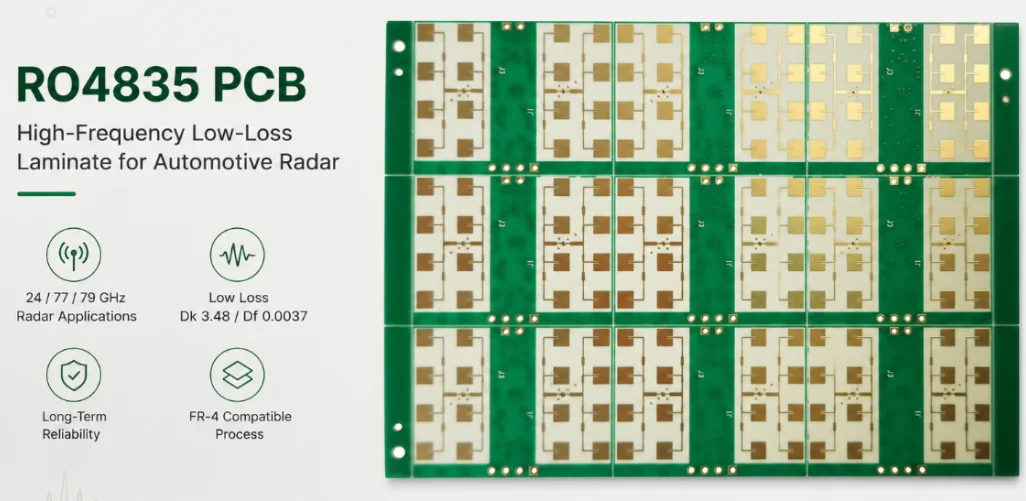

Mạch in Rogers RO4835 là giải pháp mạch in tần số cao, tổn hao thấp được thiết kế cho các ứng dụng RF, vi sóng, radar, anten, cảm biến và các thiết kế điện tử độ tin cậy cao, đòi hỏi hiệu suất điện ổn định, khả năng chống oxy hóa được cải thiện và chi phí sản xuất tiết kiệm.

Highleap Electronics sản xuất mạch in Rogers RO4835 theo bản vẽ của khách hàng, yêu cầu về cấu trúc lớp, ghi chú vật liệu, ghi chú trở kháng và thông số kỹ thuật lắp ráp. Chúng tôi là một nhà sản xuất Sản xuất PCB và Hội đồng PCB Nhà máy của chúng tôi, không phải nhà sản xuất tấm laminate Rogers. Vai trò của chúng tôi là giúp khách hàng chuyển đổi các yêu cầu vật liệu RO4835 thành tài liệu sản xuất PCB, lắp ráp SMT, kiểm tra và sản xuất đáng tin cậy.

RO4835 là một phần của dòng sản phẩm Rogers RO4000. Nó cung cấp hiệu suất điện gần giống với RO4350B đồng thời bổ sung khả năng chống oxy hóa được cải thiện để đảm bảo độ ổn định lâu dài. Đối với các dự án yêu cầu tổn hao chèn thấp, trở kháng được kiểm soát, quy trình không chì và hoạt động ổn định ở tần số cao, Rogers RO4835 có thể là một lựa chọn vật liệu thiết thực.

Tổng quan về vật liệu PCB Rogers RO4835

Rogers RO4835 là một loại vật liệu composite gốm hydrocarbon được phát triển cho các ứng dụng PCB tần số cao. Nó được thiết kế để cung cấp tổn hao thấp, hiệu suất điện môi ổn định và khả năng chống oxy hóa được cải thiện, đồng thời vẫn tương thích với các quy trình chế tạo PCB epoxy/thủy tinh tiêu chuẩn. Điều này làm cho RO4835 trở nên hấp dẫn đối với việc sản xuất PCB tần số vô tuyến (RF), PCB vi sóng, PCB radar, PCB anten và bảng mạch cảm biến tần số cao.

So với các vật liệu composite RF gốc PTFE, RO4835 dễ gia công hơn vì nó có thể được xử lý tương tự như vật liệu tần số cao FR-4. So với FR-4 tiêu chuẩn, RO4835 cung cấp đặc tính điện tần số cao tốt hơn nhiều và khả năng kiểm soát điện môi chặt chẽ hơn. Sự cân bằng này là lý do nhiều kỹ sư RF cân nhắc sử dụng RO4835 khi họ cần trở kháng ổn định và tổn hao chèn thấp mà không cần chuyển sang hệ vật liệu PTFE khó gia công hơn.

Các đặc tính chính của PCB Rogers RO4835

Đặc điểm quan trọng nhất của RO4835 không chỉ là tổn hao thấp. Khả năng chống oxy hóa mạnh mẽ hơn khiến nó phù hợp với các thiết kế cần độ ổn định lâu dài. Đối với khách hàng chế tạo bo mạch RF cần độ tin cậy trong nhiều năm sử dụng, sự khác biệt này có thể quan trọng hơn một sự thay đổi nhỏ về giá trị điện môi.

So sánh Rogers RO4835 và RO4350B: Những thay đổi trong thiết kế mạch in (PCB)?

Rogers RO4350B và RO4835 thường được so sánh với nhau vì các thông số điện của chúng gần giống nhau và cả hai đều thuộc dòng vật liệu nhiều lớp tần số cao RO4000. Trong nhiều thiết kế PCB RF, hình dạng đường truyền của RO4835 có thể rất giống với RO4350B. Lý do chính để chọn RO4835 là khả năng chống oxy hóa được cải thiện và độ ổn định vật liệu lâu dài.

RO4350B được sử dụng rộng rãi vì có tổn hao thấp, tiết kiệm chi phí và tương thích với các quy trình chế tạo PCB tiêu chuẩn. RO4835 giữ được ưu điểm sản xuất tương tự nhưng cải thiện độ ổn định vật liệu ở nhiệt độ cao và khi tiếp xúc với quá trình oxy hóa. Đối với các thiết kế đã sử dụng RO4350B, RO4835 có thể được xem xét khi cần đảm bảo độ tin cậy, khả năng chịu đựng môi trường hoặc tuổi thọ cao.

So sánh RO4835 và RO4350B

RO4835 không tự động tốt hơn cho mọi thiết kế. Nếu sản phẩm không cần khả năng chống oxy hóa bổ sung, RO4350B vẫn có thể là lựa chọn tiết kiệm chi phí. Nếu thiết kế cần độ ổn định RF lâu dài, độ tin cậy cấp độ ô tô, khả năng chịu nhiệt độ cao hoặc biên độ an toàn môi trường tốt hơn, RO4835 sẽ trở nên hấp dẫn hơn.

Lập kế hoạch bố trí mạch in và trở kháng Rogers RO4835

Báo giá PCB Rogers RO4835 nên bắt đầu bằng việc xem xét cấu trúc lớp. Chỉ riêng tên vật liệu thôi là chưa đủ để đảm bảo hiệu suất RF. Trở kháng cuối cùng phụ thuộc vào độ dày chất điện môi, độ dày lớp đồng, hình dạng đồng, độ mở lớp mặt nạ hàn, lớp hoàn thiện bề mặt, dung sai khắc và liệu đường truyền là vi dải, dải dẫn hay ống dẫn sóng đồng phẳng.

Trước khi sản xuất, Highleap xem xét kỹ lưỡng cấu trúc lớp RO4835 để xác nhận rằng bo mạch có thể được sản xuất theo yêu cầu về trở kháng, độ dày, trọng lượng đồng và lắp ráp của khách hàng. Đối với các bo mạch RF và vi sóng, ngay cả những thay đổi nhỏ về chiều cao lớp điện môi hoặc chiều rộng đường dẫn cũng có thể làm thay đổi trở kháng và ảnh hưởng đến hiệu suất đo được.

Các tùy chọn cấu trúc lớp PCB điển hình của Rogers RO4835

• Mạch in RO4835 một lớp hoặc hai mặt: Thường được sử dụng cho các bo mạch ăng-ten, bộ lọc RF, cảm biến và đường truyền vi sóng.
• PCB nhiều lớp RO4835: Được sử dụng khi cần kết hợp các lớp RF, mặt phẳng nối đất, tín hiệu điều khiển và đường dẫn nguồn trên cùng một bo mạch.
• Mạch in lai RO4835 + FR-4: RO4835 được sử dụng cho các lớp RF, trong khi FR-4 có thể được sử dụng cho các lớp điều khiển tốc độ thấp hoặc các lớp hỗ trợ cơ khí.
• RO4835 với đồng LoPro: Được lựa chọn khi cần tổn hao dẫn điện thấp hơn cho các đường truyền tín hiệu vi sóng.
• Mạch in có trở kháng điều khiển RO4835: Cần có thông tin về trở kháng, mặt phẳng tham chiếu và phê duyệt cấu trúc lớp trước khi sản xuất.

Đánh giá sản phẩm Stackup trên Highleap

Đối với các đường tín hiệu RF quan trọng, nhiều nhà thiết kế thường tránh để lớp mặt nạ hàn tiếp xúc với các đường truyền tín hiệu, các điểm khởi tạo RF, mạng phối hợp trở kháng và khu vực anten. Highleap có thể tuân theo các quy tắc về khoảng hở của lớp mặt nạ hàn do khách hàng đặt ra hoặc xem xét lại bản vẽ khi điều kiện về lớp mặt nạ hàn không được xác định rõ ràng.

Quy trình sản xuất mạch in PCB Rogers RO4835 tại Highleap

Rogers RO4835 dễ gia công hơn so với các tấm laminate RF gốc PTFE vì nó tương thích với các phương pháp chế tạo PCB epoxy/thủy tinh tiêu chuẩn. Tuy nhiên, nó vẫn là một tấm laminate tần số cao, do đó việc kiểm soát quy trình phải chặt chẽ hơn so với sản xuất FR-4 thông thường.

Highleap tập trung vào việc xác minh vật liệu, kiểm soát cán màng, chất lượng khoan, độ tin cậy mạ, bù ăn mòn, kiểm soát trở kháng, đăng ký lớp mặt nạ hàn và kiểm tra cuối cùng cho mỗi dự án sản xuất PCB RO4835.

Vận chuyển vật liệu và cán màng

Trước khi sản xuất, Highleap kiểm tra thông số vật liệu RO4835, độ dày lớp điện môi, loại đồng, cấu trúc lớp và ghi chú gia công của khách hàng. Đối với bo mạch nhiều lớp hoặc bo mạch lai, sự cân bằng lớp phủ và khả năng tương thích vật liệu được xem xét trước khi chế tạo khuôn.

• Kiểm tra vật liệu: Lõi RO4835 và loại đồng được kiểm tra so với cấu trúc lớp được phê duyệt.
• Kiểm soát cú úp rổ: Thứ tự các lớp, hướng đồng và sự căn chỉnh dụng cụ được kiểm tra trước khi ép.
• Đánh giá tổng quan về Hybrid Stackup: Sự kết hợp giữa RO4835 và FR-4 được kiểm tra về độ dày, độ bám dính và độ ổn định kích thước.
• Kiểm tra sau khi ép màng: Độ dày, chất lượng bề mặt, độ chính xác, độ cong vênh đều được kiểm tra trước khi khoan.

Độ tin cậy của khoan, mạ và PTH

Tiêu chuẩn RO4835 hỗ trợ việc xây dựng các lỗ xuyên mạ đáng tin cậy khi quá trình khoan, làm sạch và mạ đồng được kiểm soát đúng cách. Đối với các bo mạch RF, chất lượng lỗ xuyên rất quan trọng không chỉ đối với sự liên tục về điện mà còn đối với việc nối đất, che chắn, hàng rào lỗ xuyên và cấu trúc khởi tạo RF.

• Khoan: Kích thước lỗ, tỷ lệ khung hình, mật độ lỗ và độ chính xác vị trí được xem xét trước khi sản xuất.
• chê bai: Việc chuẩn bị thành lỗ giúp tăng cường độ bám dính của đồng và chất lượng kết nối lớp bên trong.
• Đồng không dùng điện phân: Tạo lớp phủ dẫn điện ban đầu trong các lỗ khoan.
• Đồng điện phân: Tạo độ dày lớp đồng cần thiết trên thành lỗ và bề mặt bo mạch.
• Mặt cắt vi mô: Kiểm tra mặt cắt ngang có thể xác minh độ dày lớp mạ và chất lượng thành lỗ khi cần thiết.

Khắc và kiểm soát hình học RF

Hình dạng đường dẫn tín hiệu rất quan trọng trong quá trình chế tạo PCB Rogers RO4835. Các đường tín hiệu RF, mẫu anten, bộ lọc và mạch phối hợp đều nhạy cảm với chiều rộng đường dẫn, khoảng cách giữa các đường dẫn, độ dày đồng và bù trừ khắc. Highleap xem xét trọng lượng đồng và khoảng cách tối thiểu giữa các đường dẫn trước khi sản xuất để đảm bảo hình dạng đường dẫn tín hiệu hoàn thiện đáp ứng được yêu cầu thiết kế.

Đối với các mạch in RO4835 có trở kháng được kiểm soát, có thể bổ sung các mẫu thử trở kháng hoặc mẫu thử RF theo yêu cầu của khách hàng. Đối với các bo mạch RF đơn giản, vẫn nên tiến hành kiểm tra điện 100% để xác minh hiệu suất ngắn mạch và hở mạch trước khi giao hàng.

Hoàn thiện bề mặt, lắp ráp PCB và kiểm soát chất lượng

Highleap hỗ trợ cả việc chế tạo PCB trần Rogers RO4835 và lắp ráp PCB. Lớp phủ bề mặt cần được lựa chọn dựa trên hiệu năng RF, khả năng hàn, tuổi thọ lưu trữ, nhu cầu liên kết dây dẫn và quy trình lắp ráp. Đối với các bo mạch RF, lớp phủ bề mặt có thể ảnh hưởng đến tổn hao dẫn điện và chất lượng mối hàn, vì vậy không nên xem nhẹ yếu tố này.

Các tùy chọn hoàn thiện bề mặt cho PCB RO4835

Hỗ trợ lắp ráp PCB Rogers RO4835

Đối với các dự án lắp ráp PCB RO4835, Highleap có thể hỗ trợ lắp ráp SMT, đặt linh kiện RF, lắp ráp đầu nối, lắp ráp BGA, tìm nguồn cung ứng linh kiện, xem xét quy trình keo hàn, kiểm tra AOI, kiểm tra tia X khi cần thiết và hỗ trợ kiểm tra chức năng theo quy trình của khách hàng.

• Đánh giá BOM: Mã số linh kiện, số lượng, bao bì, cực tính và tình trạng nguồn cung ứng được kiểm tra trước khi lắp ráp.
• Đánh giá về Pick and Place: Dữ liệu tâm khối và hướng quay của các bộ phận được kiểm tra so với bản vẽ lắp ráp.
• Đánh giá khu vực RF: Các chi tiết về khe hở mặt nạ hàn, khoảng cách an toàn cho mạch RF và kích thước linh kiện được kiểm tra khi cần thiết.
• Hỗ trợ quy trình nung chảy lại: Hồ sơ hàn chảy được lựa chọn dựa trên cấu trúc bo mạch, trọng lượng đồng, lớp phủ và yêu cầu của linh kiện.
• Kiểm tra: Tùy thuộc vào độ phức tạp của cụm lắp ráp, có thể sử dụng AOI, kiểm tra trực quan, chụp X-quang và kiểm tra chức năng.

Kiểm soát chất lượng và tài liệu

Việc kiểm soát chất lượng PCB theo tiêu chuẩn RO4835 cần được xác định trước khi sản xuất. Highleap xem xét các ghi chú gia công của khách hàng, cấp độ IPC, yêu cầu trở kháng, độ hoàn thiện bề mặt, yêu cầu kiểm tra và nhu cầu tài liệu trong quá trình báo giá và xem xét kỹ thuật.

• Báo cáo kiểm tra điện
• Báo cáo kiểm tra trở kháng có kiểm soát khi cần thiết.
• Báo cáo vi mô khi cần thiết
• Giấy chứng nhận vật liệu hoặc mã số lô Rogers (nếu cần)
• Báo cáo kiểm tra trực quan cuối cùng
• Báo cáo kiểm tra lắp ráp cho các dự án PCBA
• Tuyên bố tuân thủ RoHS / REACH (nếu có)

Báo giá và hỗ trợ kỹ thuật cho mạch in Rogers RO4835.

Highleap Electronics cung cấp dịch vụ làm mẫu PCB Rogers RO4835, sản xuất số lượng nhỏ, sản xuất hàng loạt và lắp ráp PCB trọn gói. Đối với hầu hết các báo giá PCB trần, file Gerber và file khoan là điểm khởi đầu tốt nhất. Nếu bo mạch yêu cầu trở kháng được kiểm soát, cấu trúc lớp RF đặc biệt, cấu trúc lai RO4835 + FR-4, đồng LoPro, mẫu thử RF hoặc tài liệu chất lượng đặc biệt, hãy bao gồm các ghi chú liên quan nếu có.

Nếu cần lắp ráp PCB, các tệp BOM và Pick and Place sẽ giúp Highleap xem xét việc tìm nguồn cung ứng linh kiện, lắp ráp SMT và các yêu cầu kiểm tra. Nếu bạn không chắc chắn cần cung cấp những tệp nào, hãy liên hệ trực tiếp với Highleap. Chúng tôi cung cấp hỗ trợ kỹ thuật cá nhân, và các kỹ sư của chúng tôi có thể giúp xác nhận các tệp cần thiết, chi tiết chế tạo và các yêu cầu báo giá PCBA.

Thông tin hữu ích để nhận báo giá nhanh hơn

• Các tệp Gerber và tệp khoan: Ưu tiên báo giá gia công mạch in Rogers RO4835.
• Ghi chú về vật liệu hoặc cấu trúc xếp chồng: Hữu ích cho việc đo độ dày, trọng lượng đồng, trở kháng và cấu trúc lai của RO4835.
• Yêu cầu trở kháng được kiểm soát: Các giá trị trở kháng đơn cực hoặc vi sai, dung sai và lớp tham chiếu.
• Bề mặt kết thúc: ENIG, mạ bạc nhúng, ENEPIG, OSP hoặc lớp phủ theo yêu cầu của khách hàng.
• Các tệp lắp ráp: Các tệp BOM và Pick and Place được cung cấp khi cần lắp ráp PCBA trọn gói.
• Yêu cầu kiểm thử: Kiểm tra điện, báo cáo trở kháng, kiểm tra chức năng, AOI, ghi chú kiểm tra X-quang hoặc RF khi cần thiết.

Bạn cần sản xuất hoặc lắp ráp mạch in Rogers RO4835? Trước tiên, hãy gửi file Gerber của bạn, hoặc liên hệ với đội ngũ kỹ thuật của chúng tôi nếu dự án vẫn đang trong giai đoạn thiết kế. Highleap có thể xem xét các yêu cầu về PCB theo tiêu chuẩn RO4835 của bạn và cung cấp báo giá sản xuất PCB hoặc PCBA trọn gói thực tế.
