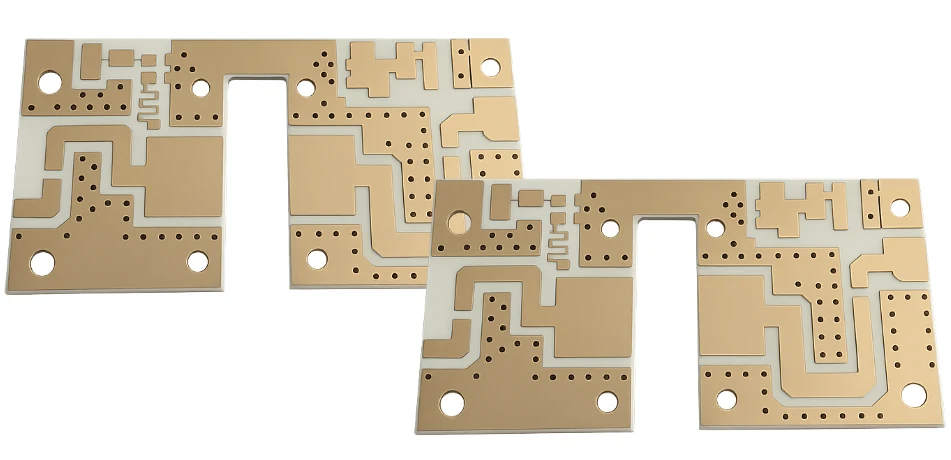

Κίνα Taconic CER-10 PCB Κατασκευαστής | Γρήγορη Κατασκευή

Η εύρεση ενός αξιόπιστου προμηθευτή για πλακέτες RF υψηλής συχνότητας αποτελεί σημαντική πρόκληση για τις ομάδες προμηθειών υλικού. Το Taconic CER-10, με την ακραία διηλεκτρική σταθερά του 10.0, είναι απαραίτητο για τη σμίκρυνση εξαρτημάτων μικροκυμάτων, όπως κεραίες patch και διαχωριστές ισχύος. Ωστόσο, λόγω της σύνθεσής του από PTFE με κεραμική γέμιση, πολλά εργοστάσια τυποποιημένων PCB απλώς αρνούνται να του δώσουν προσφορά, δεν διαθέτουν το υλικό σε απόθεμα ή δεν πληρούν τις αυστηρές ανοχές σύνθετης αντίστασης που απαιτούνται για την απόδοση RF.

Χρειάζεστε έναν συνεργάτη κατασκευής που κατανοεί την εμπορική και τεχνική πραγματικότητα της παραγωγής RF υψηλού Dk. Ως κορυφαίος Κίνα κατασκευαστής πλακέτας τυπωμένου κυκλώματος Taconic CER-10Η Highleap Electronics παρέχει τιμολόγηση απευθείας στο εργοστάσιο, γρήγορη δημιουργία πρωτοτύπων και επαληθευμένες δυνατότητες μαζικής παραγωγής. Διαθέτουμε τις πρώτες ύλες, τον προηγμένο εξοπλισμό και την τεχνική υποστήριξη για να παραδώσουμε τις πλακέτες μικροκυμάτων σας εγκαίρως και εντός προϋπολογισμού.

Ζητήστε μια προσφορά κατασκευής Taconic CER-10

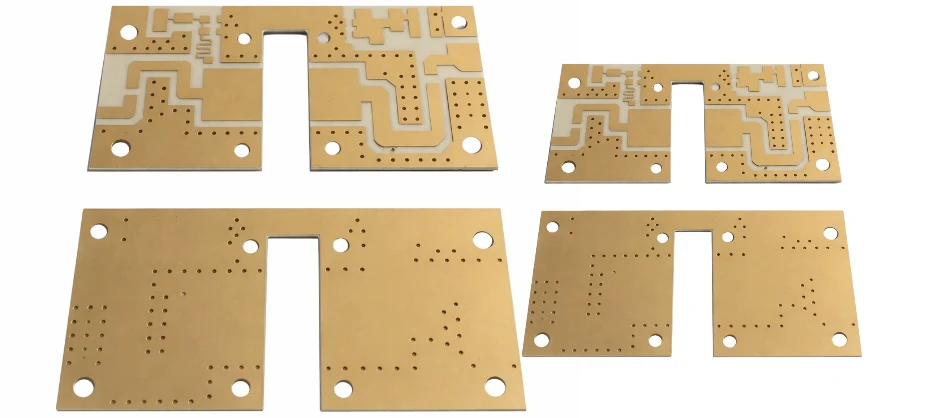

Δυνατότητες για πλακέτες τυπωμένων κυκλωμάτων Taconic CER-10 High Dk

Κατά την αναζήτηση ενός κατασκευαστή για μια πλακέτα τυπωμένου κυκλώματος CER-10, οι υπεύθυνοι προμηθειών και οι επικεφαλής υλικού πρέπει να γνωρίζουν τα ακριβή όρια επεξεργασίας του εργοστασίου. Είμαστε πλήρως εξοπλισμένοι για να χειριστούμε τις μοναδικές μηχανικές απαιτήσεις των ελασμάτων PTFE με κεραμική γέμιση.

Οι βασικές μας δυνατότητες για την κατασκευή προσαρμοσμένων PCB Taconic CER-10 high dk περιλαμβάνουν:

• Πλήθος επιπέδων: 2 έως 20+ στρώματα (συμπεριλαμβανομένων σύνθετων υβριδικών δομών).
• Ελάχιστο ίχνος/διάστημα: 3 mil / 3 mil (μέσω Laser Direct Imaging για ακριβείς γεωμετρίες RF).
• Ανοχή σύνθετης αντίστασης: ±5% έως ±10% (επαληθευμένο με Polar Instruments και δοκιμές TDR).
• Βάρη χαλκού: 0.5 oz έως 1 oz (αυστηρά ελεγχόμενο για την αποφυγή ίχνους υποκοπής).
• Επιφανειακά φινιρίσματα: Immersion Silver, ENEPIG, ENIG και OSP (βελτιστοποιημένα για χαμηλή απώλεια εισαγωγής).

Βελτιστοποιώντας την τιμή του πρωτοτύπου της πλακέτας τυπωμένου κυκλώματος Taconic CER-10

Τα laminate υψηλής συχνότητας αντιπροσωπεύουν ένα σημαντικό μέρος του κόστους του Bill of Materials (BOM). Η χρήση Taconic CER-10 για κάθε στρώση μιας πλακέτας 8 στρώσεων αποτελεί τεράστια σπατάλη του προϋπολογισμού σας, εάν μόνο το πάνω στρώμα μεταφέρει το σήμα RF.

Για να μειώσουμε δραστικά την τιμή του πρωτοτύπου της πλακέτας τυπωμένου κυκλώματος Taconic CER-10, η ομάδα μηχανικών μας ειδικεύεται στον ασύμμετρο υβριδικό σχεδιασμό στοίβαξης. Χρησιμοποιούμε το ακριβό υλικό CER-10 αποκλειστικά για τα κρίσιμα εξωτερικά στρώματα και το συνδέουμε με οικονομικό, υψηλής Tg FR-4 (όπως το Isola 370HR) για την εσωτερική ψηφιακή λογική και τα επίπεδα ισχύος σας. Εξετάζοντας το... προηγμένη επιλογή υλικού laminate PCB, μπορούμε να μειώσουμε το κόστος των πρώτων υλών σας έως και 40% διατηρώντας παράλληλα τέλεια επιπεδότητα των πάνελ και απόδοση RF.

Γρήγορη Παράδοση για την Κατασκευή Πλακέτας Μικροκυμάτων CER-10

Ο χρόνος διάθεσης στην αγορά είναι κρίσιμος στους τομείς των τηλεπικοινωνιών και της αεροδιαστημικής. Η αναμονή εβδομάδων για να προμηθευτεί ένα εργοστάσιο πρώτες ύλες από το εξωτερικό είναι απαράδεκτη.

Ως ένα καθιερωμένο εργοστάσιο κεραμικών πλακετών Taconic CER-10, διατηρούμε ένα στρατηγικό απόθεμα δημοφιλών ελασμάτων υψηλής συχνότητας, συμπεριλαμβανομένων διαφόρων πάχους Taconic CER-10. Αυτό μας επιτρέπει να ξεκινήσουμε την κατασκευή της πλακέτας μικροκυμάτων CER-10 αμέσως μετά την έγκριση DFM. Είτε χρειάζεστε ένα πρωτότυπο γρήγορης παραγωγής για να επικυρώσετε ένα νέο σχέδιο κεραίας patch είτε έναν αξιόπιστο συνεργάτη για προγραμματισμένες μαζικές παραγωγές, η... κατασκευή πολυστρωματικής γυμνής σανίδας Οι γραμμές είναι βελτιστοποιημένες για ταχύτητα χωρίς να θυσιάζονται τα πρότυπα ποιότητας IPC Class 2 ή Class 3.

Αυστηρός έλεγχος σύνθετης αντίστασης σε ελάσματα Dk 10.0

Ολόκληρος ο σκοπός της προδιαγραφής μιας πλακέτας υψηλής διηλεκτρικής Taconic CER-10 είναι η επίτευξη σμίκρυνσης του κυκλώματος. Επειδή το Dk είναι ένα τεράστιο 10.0, το φυσικό πλάτος ίχνους που απαιτείται για να επιτευχθεί ένας στόχος χαρακτηριστικής σύνθετης αντίστασης 50 ohm είναι απίστευτα στενό - συχνά ένα κλάσμα του πλάτους που απαιτείται στο πρότυπο FR-4. Αυτή η ακραία σμίκρυνση εισάγει τον υψηλότερο παράγοντα κινδύνου στην κατασκευή RF: υποκοπή ίχνους.

Η τραπεζοειδής παγίδα χάραξης

Στην τυπική κατασκευή πλακετών τυπωμένων κυκλωμάτων, τα λουτρά χημικής χάραξης διαβρώνουν τον εκτεθειμένο χαλκό για να σχηματίσουν τα ίχνη. Ωστόσο, το υγρό χάραξης δεν χαράζει απλώς κατευθείαν προς τα κάτω. Χαράζει επίσης πλευρικά στα πλευρικά τοιχώματα του ίχνους χαλκού. Σε μια τυπική ψηφιακή πλακέτα, μια ελαφριά πλευρική υποτομή είναι αποδεκτή. Αλλά σε μια μικροσκοπική ιχνηλάτηση μικροκυμάτων CER-10, μια υποτομή 0.5 mil μετατρέπει ένα τέλεια ορθογώνιο ίχνος RF σε τραπεζοειδές. Αυτό μεταβάλλει τη χωρητική σύζευξη του ίχνους, μετατοπίζοντας άμεσα τη σύνθετη αντίσταση κατά 5 έως 10 ohms και προκαλώντας θανατηφόρα ανάκλαση σήματος (απώλεια επιστροφής) στη μονάδα ραντάρ ή κεραίας σας.

Η λύση LDI και χάραξης κενού

Για να αποτρέψει αυτό και να εγγυηθεί ακριβή συσχέτιση με το λογισμικό προσομοίωσης RF, η Highleap Electronics παρακάμπτει πλήρως την παραδοσιακή έκθεση σε μάσκα φιλμ. Χρησιμοποιούμε αποκλειστικά Laser Direct Imaging (LDI) για όλα τα στρώματα δρομολόγησης RF υψηλής συχνότητας. Το LDI χρησιμοποιεί ένα λέιζερ υψηλής ευθυγράμμισης για να ορίσει τη γεωμετρία του ίχνους απευθείας στο φωτοευαίσθητο υλικό με εξαιρετική ακρίβεια. Επιπλέον, οι εξειδικευμένες γραμμές χάραξης κενού μας τραβούν γρήγορα το υγρό χάραξης μακριά από την επιφάνεια του χαλκού, εμποδίζοντας την παραμονή της χημικής ουσίας στα πλευρικά τοιχώματα του ίχνους. Αυτός ο συνδυασμός μας επιτρέπει να διατηρούμε τέλεια κάθετα τοιχώματα χαλκού, επιτυγχάνοντας ανοχές σύνθετης αντίστασης ±5% στα πιο ευαίσθητα σχέδια RF.

Περιορισμός DFM: Βάρος χαλκού έναντι ακρίβειας ιχνηλάτησης

Επειδή η ανοχή χάραξης είναι τόσο κρίσιμη στα υλικά Dk 10.0, εφαρμόζουμε αυστηρούς κανόνες Σχεδιασμού για Κατασκευασιμότητα (DFM) σχετικά με το βάρος βάσης χαλκού. Συνιστούμε ανεπιφύλακτα στους μηχανικούς υλικού να καθορίζουν χαλκό 0.5 oz (18 µm) ή 1 oz (35 µm) για τα στρώματα RF τους. Απορρίπτουμε συστηματικά σχέδια που καθορίζουν χαλκό 2 oz ή βαρύτερο σε στρώματα δρομολόγησης CER-10. Η χάραξη παχύρρευστου χαλκού απαιτεί εγγενώς παρατεταμένη χημική έκθεση, καθιστώντας φυσικά αδύνατη την αποτροπή σοβαρής υποκοπής των πλευρικών τοιχωμάτων σε στενά ίχνη.

Δοκιμές TDR και Διασφάλιση Ποιότητας

Δεν αφήνουμε την απόδοση RF σας στην τύχη. Πριν από την κοπή ενός μεμονωμένου πάνελ, οι μηχανικοί CAM μας χρησιμοποιούν υπολογιστές σύνθετης αντίστασης της Polar Instruments για να διασταυρώσουν τα πλάτη ίχνους σας με τους ακριβείς εργοστασιακούς συντελεστές χάραξης. Εάν απαιτείται προσαρμογή για να επιτευχθεί ο στόχος των 50 ohm, θα σας παρέχουμε μια αναφορά αντισταθμισμένης στοίβαξης για την έγκρισή σας. Μετά την παραγωγή, δοκιμάζουμε τα κουπόνια φυσικής σύνθετης αντίστασης χρησιμοποιώντας εξοπλισμό TDR (Time Domain Reflectometry). Κάθε παρτίδα παραγωγής αποστέλλεται με μια ολοκληρωμένη αναφορά δοκιμής TDR, η οποία σας παρέχει τεκμηριωμένη απόδειξη ότι οι πλακέτες υψηλής Dk σας πληρούν τις ακριβείς προδιαγραφές σας.

Ολοκληρωμένη υπηρεσία κατασκευής πλακετών τυπωμένων κυκλωμάτων Taconic CER-10

Η επεξεργασία PTFE απαιτεί εξειδικευμένο εξοπλισμό που δεν διαθέτουν οι τυπικές κατοικίες με σανίδες FR-4. Εάν ένα εργοστάσιο επιχειρήσει να επιμεταλλώσει μια διέλευση από τεφλόν χωρίς την κατάλληλη προεπεξεργασία, ο χαλκός θα ξεφλουδίσει, προκαλώντας ανοιχτά κυκλώματα κατά την τελική συναρμολόγηση.

Όταν αναλαμβάνετε την υπηρεσία κατασκευής πλακετών τυπωμένων κυκλωμάτων Taconic CER-10, συνεργάζεστε με μια εγκατάσταση που λειτουργεί ειδικές γραμμές παραγωγής υψηλής συχνότητας. Χρησιμοποιούμε εσωτερικούς θαλάμους πλάσματος κενού και ιδιόκτητες διαδικασίες χημικής απολέπισης για την προετοιμασία του PTFE με κεραμική πλήρωση μέσω των τοίχων για άψογη πρόσφυση χαλκού. Εξερευνήστε την προηγμένη πλακέτα τυπωμένου κυκλώματος υψηλής συχνότητας δυνατότητες για να δούμε πώς εγγυόμαστε αξιόπιστες επιμεταλλωμένες διαμπερείς οπές (PTH) στα πιο απαιτητικά υποστρώματα.

Πλακέτα PCBA με το κλειδί στο χέρι από προμηθευτή πλακέτας RF Taconic CER-10

Ο χειρισμός ευαίσθητων πλακετών μικροκυμάτων από πολλαπλούς προμηθευτές αποτελεί σημαντικό κίνδυνο εφοδιαστικής. Τα υποστρώματα PTFE είναι ευάλωτα σε ζημιές κατά τον χειρισμό και μια μόνο γρατσουνιά σε ένα κρίσιμο ίχνος RF κατά την αποστολή μπορεί να καταστρέψει μια ακριβή μονάδα.

Για να παρέχει μια πραγματικά ολοκληρωμένη λύση, η Highleap Electronics λειτουργεί ως ένας ολοκληρωμένος προμηθευτής PCB Taconic CER-10 rf. Μεταφέρουμε απρόσκοπτα το έργο σας από τις γραμμές παραγωγής γυμνής πλακέτας απευθείας στις δικές μας. κατασκευή PCBA αεροδιαστημικής ποιότητας εγκατάσταση. Διατηρώντας το έργο σας κάτω από μια στέγη, εξαλείφουμε την επίπληξη του προμηθευτή. Χρησιμοποιούμε επιθεώρηση 3D ακτίνων Χ (AXI) για να εγγυηθούμε θερμική γείωση χωρίς κενά κάτω από τους πομποδέκτες RF υψηλής ισχύος. Επικοινωνήστε με την ομάδα μας σήμερα για να υποβάλετε τα αρχεία Gerber και το BOM για μια ολοκληρωμένη προσφορά "με το κλειδί στο χέρι".
