Sreabhadh Próiseas Déantúsaíochta PCB

Tá roinnt próiseas casta i gceist le táirgeadh PCBanna, ag tosú le cruthú scannán grianghrafadóireachta, atá riachtanach chun patrúin ciorcad a aistriú chuig na cláir táirgthe. Scrúdaíonn an t-alt seo ról na scannán grianghrafadóireachta i dtáirgeadh PCB, chomh maith leis an bpróiseas déantúsaíochta bunúsach agus na ceanglais maidir le táirgeadh innealtóireachta PCB.

Táirgeadh Scannán Grianghrafadóireachta

Tosaíonn táirgeadh bord ciorcad priontáilte (PCB) le cruthú scannáin fhótagrafacha, atá ríthábhachtach chun cáilíocht an táirge deiridh a chinntiú. Éilíonn gach cineál PCB sraith amháin ar a laghad de scannán grianghrafadóireachta comhfhreagracha. Aistríonn na scannáin seo patrúin éagsúla ar na cláir léiriúcháin ag baint úsáide as próiseas fótailiteagrafaíocht.

I measc úsáidí scannán grianghrafadóireachta i dtáirgeadh PCB tá:

• Patrúin a aistriú don masc photoresist, lena n-áirítear patrúin ciorcad agus patrúin masc solder.
• Teimpléid a chruthú le haghaidh priontála scáileáin, lena n-áirítear patrúin agus carachtair masc solder.
• Tagairtí ríomhchláraithe meaisín CNC a sholáthar le haghaidh meaisínithe (druileáil agus muilleoireacht) agus tagairtí poll druileála.

Le dul chun cinn an tionscail leictreonaic, ní mór PCBanna a bheith níos dlúithe, le rianta níos míne agus trastomhais druileála níos lú. Mar thoradh air sin, tá an próiseas táirgthe tar éis éirí níos sofaisticiúla, ag éileamh scannáin ghrianghrafadóireachta ardcháilíochta chun PCBanna ardcháilíochta a tháirgeadh. Éilíonn táirgeadh PCB nua-aimseartha go gcomhlíonfaidh scannáin fhótagrafacha na critéir seo a leanas:

• Cruinneas toise a mheaitseáil le riachtanais an PCB, mar chúiteamh ar chlaonadh de bharr an phróisis táirgthe.
• Cloí leis na riachtanais dearaidh le siombailí grafacha iomlána.
• Ag imill dhíreacha agus néata gan doiléire, le codarsnacht ard dubh-agus-bán chun freastal ar riachtanais an phróisis photolithography.
• Ábhar le cobhsaíocht tríthoiseach maith, rud a chiallaíonn athruithe íosta i méid mar gheall ar éagsúlachtaí i dteocht agus taise comhshaoil.
• I gcás PCBanna déthaobhacha agus ilchisealacha, tá ailíniú beacht pillíní agus patrúin choitianta riachtanach.
• Ba chóir gach ciseal den scannán fótagrafach a mharcáil nó a ainmniú go soiléir.
• Ba cheart go ndéanfadh bunábhar an scannáin fhótagrafaigh an tonnfhad solais riachtanach a tharchur, go hiondúil sa raon 3000 go 4000 angstroms le haghaidh fóta-íogaireachta.

Cé go raibh gá le máistir grianghraf a chruthú ar dtús chun scannáin fhótagrafacha a tháirgeadh, ach tá feabhas suntasach tagtha ar an bpróiseas le dul chun cinn le déanaí i dteicneolaíocht fótaplála léasair. Chuir an teicneolaíocht chun cinn seo go mór le luas agus cáilíocht na táirgeachta scannán, rud a chuir ar chumas grafaicí ardchruinneas, fíneáil-líne a chruthú a bhí dodhéanta roimhe seo, rud a fhágann go bhfuil teicneolaíocht CAM á scagadh i dtáirgeadh PCB.

Ábhar Foshraith

Feidhmíonn Copper Clad Laminates (CCL), ar a dtugtar freisin laminates copar-clad nó boird clúdaithe copar, mar ábhar tsubstráit chun PCBanna a mhonarú. Is é an modh is mó a úsáidtear chun PCBanna a tháirgeadh, an modh eitseála, eitseáil go roghnach ar an laminate clúdaithe copar chun na patrúin ciorcad atá ag teastáil a fháil. Freastalaíonn laminates clúdaithe le copar go príomha ar fheidhmeanna seolta, inslithe agus tacaíochta ar fud an PCB ar fad, ag cur isteach go mór ar a fheidhmíocht, ar cháilíocht agus ar chostas déantúsaíochta.

Próiseas Déantúsaíochta Bunúsach

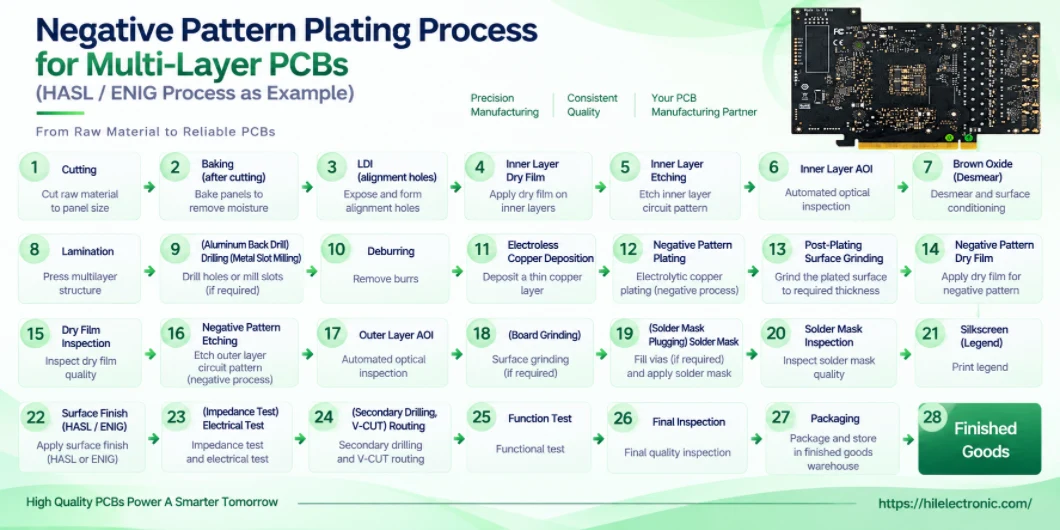

Athraíonn an próiseas déantúsaíochta bunúsach PCBanna bunaithe ar líon na sraitheanna patrún seoltóra agus is féidir a rangú i PCBanna aon-thaobh, dhá thaobh, agus ilchiseal. Áirítear na céimeanna seo a leanas sa phróiseas déantúsaíochta bunúsach do bhoird aon-thaobh:

Céim 1: Dearadh an PCB
Céim 2: Athbhreithniú Dearaidh agus Ceisteanna Innealtóireachta
Céim 3: Dearadh PCB a phriontáil
Céim 4: Priontáil an Copar don Chiseal Intí
Céim 5: Etch na Sraitheanna Istigh nó Croí chun Copar a Bhaint
Céim 6: Ailíniú Ciseal
Céim 7: Cigireacht Optúil Uathoibrithe
Céim 8: Laminú na Sraitheanna PCB
Céim 9: Druileáil
Céim 10: PCB Plating
Céim 11: Íomháú Sraithe Amuigh
Céim 12: Eitseáil Chiseal Seachtrach
Céim 13: Ciseal Amuigh AOI
Céim 14: Feidhmchlár Measca Solder
Céim 15: Iarratas Silkscreen
Céim 16: Críochnú an PCB
Céim 17: Tástáil Iontaofachta Leictreach

Maidir le cláir dhá thaobh, cuimsíonn an próiseas céimeanna breise, mar shampla plating trí-phoill agus modhanna íomháithe cosúil le modh SMOBC nó modh Grafach Plating, ag brath ar an bhfeidhmchlár.

I modh SMOBC, is é an buntáiste is mó ná cosc ​​a chur ar dhroichid solder idir línte fíneáil, agus soláthraíonn an cóimheas seasta luaidhe-stáin sádracht agus storability níos fearr ná boird leibhéalta aer te.

Tá táirgeadh innealtóireachta PCBanna ríthábhachtach chun déantúsaíocht an dearaidh a chinntiú agus éilíonn sé tuiscint dhomhain ar an bpróiseas táirgthe agus ar na bogearraí ábhartha. Áirítear leis seo bogearraí dearaidh PCB coitianta cosúil le Protel, Pads2000, agus Autocad, chomh maith le bogearraí CAM mar View2001 agus CAM350, a cheadaíonn eagarthóireacht, ceartú, deisiú agus painéalú grafaicí ciorcaid, leis an gcumas sonraí uathoibrithe a aschur le haghaidh fótaplotting, druileála. , agus cigireacht.

Le linn na hoiliúna ag ár gcuideachta, táthar ag súil go n-éireoidh mic léinn inniúil ar ár bhfótagrafóir léasair agus táirgí gaolmhara a úsáid, chomh maith le feidhmchláir éagsúla bogearraí CAD/CAM. Guímid eispéireas foghlama rathúil ar gach duine faoi oiliúint agus fanacht taitneamhach inár gcuideachta!

Bunriachtanais do Tháirgeadh Innealtóireachta PCB

Caighdeán na Gaeilge Innealtóireacht PCB Léiríonn an táirgeadh leibhéal scileanna an dearthóra agus cumais déantúsaíochta agus leibhéal teicneolaíochta an mhonaróra PCB. Éilíonn táirgeadh innealtóireachta PCB, a chomhtháthaíonn dearadh agus déantúsaíocht ríomhchuidithe, ardchruinneas agus cruinneas; ar shlí eile, d'fhéadfadh sé difear a dhéanamh ar fheidhmíocht leictreach an táirge deiridh, rud a fhágann earráidí, diúltú baisc, moill ar sheachadadh, agus caillteanais eacnamaíocha. Dá bhrí sin, ní mór d'innealtóirí PCB a bheith ar an eolas i gcónaí ar a gcuid freagrachtaí suntasacha, a bheith cúramach, agus cúram mór a ghlacadh ina gcuid oibre. Agus comhaid dearaidh PCB á láimhseáil, ba cheart dóibh seiceáil go cúramach:

• Cibé an gcomhlíonann na comhaid faighte rialacha an dearthóra agus ceanglais phróiseas déantúsaíochta PCB agus go n-áirítear marcanna suímh.
• Cibé an bhfuil leagan amach na rianta, an fad idir rianta agus pads, agus imréiteach idir eilimintí i spás 2D agus 3D réasúnta agus go gcomhlíonann siad riachtanais táirgthe.
• Cibé an bhfuil toisí an PCB ag teacht leis na líníochtaí próiseála agus an bhféadfadh aon ghrafaicí a chuirtear le leagan amach an PCB (cosúil le deilbhíní nó nótaí) a bheith ina chúis le ciorcaid ghearr comhartha.
• Cibé an bhfuil aon athruithe nó mionathruithe ag teastáil le haghaidh rianchruthanna míshásúla.
• Cibé an bhfuil línte próisis ag an PCB, cibé an gcomhlíonann an masc solder ceanglais an phróisis táirgthe, cibé an bhfuil toisí an masc solder oiriúnach, agus an bhfuil marcanna saintréithe brúite ar padáin chomhpháirt, a dhéanann difear do cháilíocht an chomhthionóil, etc.

Giniúint Sonraí Photoplot

1. Céim-agus-Déan

Má tá an dearadh PCB ró-bheag chun freastal ar riachtanais an phróisis mhonaraíochta, nó má tá roinnt PCBanna i dtáirge, ní mór go leor boird bheaga a chomhcheangal i mbord mór nó déantar PCBanna iolracha a úsáidtear le haghaidh táirge a chur le chéile le haghaidh táirgeadh. Tá an chéad cheann cosúil le bord stampa, a chomhlíonann coinníollacha próiseas táirgthe PCB agus atá áisiúil le haghaidh cóimeála comhpháirteanna, agus baineann an dara ceann le chéile il PCBanna de tháirge le chéile, rud a fhágann go bhfuil sé éasca le táirgeadh agus a chinntiú go bhfuil sraith táirgí iomlán agus soiléir.

2. Giniúint Sonraí Photoplot Graphics

Bunús Táirgeadh PCB Is é an scannán grianghrafadóireachta. Níos luaithe, bhí gá le máistir grianghraf a chruthú ar dtús, agus ansin an máistir a úsáid le haghaidh grianghrafadóireacht nó cóipeáil. Caithfidh cruinneas an mháistir riachtanais an PCB a mheaitseáil agus cúiteamh a dhéanamh ar dhialltaí de bharr an phróisis táirgthe. Is féidir leis an gcustaiméir an máistir a sholáthar nó a chruthú ag an monaróir, ach tá gá le dlúthchomhar agus idirbheartaíocht idir an dá pháirtí chun riachtanais úsáideoirí agus coinníollacha táirgthe a chomhlíonadh.

I gcásanna ina soláthraíonn an t-úsáideoir an máistir, ba cheart don mhonaróir é a iniúchadh agus a cheadú, agus is féidir leis an úsáideoir an PCB bunaidh nó an chéad-táirgthe a mheas agus a cheadú. I measc na modhanna chun an máistir a chruthú tá líníocht láimhe, greamaigh suas, agus líníocht CAD. Le forbairt na teicneolaíochta ríomhaireachta, tá dul chun cinn suntasach déanta ag teicneolaíocht CAD PCB. Tá feabhas tapa tagtha ar leibhéal na teicneolaíochta táirgthe PCB freisin i dtreo boird ilchiseal, mínlíne, poll beag agus ard-dlúis. Ní féidir leis an bpróiseas déanta plátaí scannáin thraidisiúnta freastal ar riachtanais deartha PCBanna a thuilleadh, rud a fhágann go dtiocfaidh fótap chun cinn

Ag baint úsáide as plotter solais, is féidir leat na comhaid sonraí grafaicí PCB deartha ag CAD a sheoladh go díreach isteach i gcóras ríomhaireachta an plotter solais, agus rialú a dhéanamh ar an plotter solais chun solas a úsáid chun grafaicí a tharraingt go díreach ar an scannán. Ansin tar éis a fhorbairt agus a shocrú, faightear an pláta scannáin. Tá an bonn scannán boird clóite a tháirgtear trí úsáid a bhaint as teicneolaíocht péintéireachta éadrom tapa, ard-chruinneas, agus ar chaighdeán maith.

Seachnaíonn sé freisin earráidí daonna a d'fhéadfadh a bheith ann nuair a dhéantar léarscáileanna bonn a mhapáil de láimh nó a tharraingt, go mór feabhas a chur ar éifeachtúlacht oibre agus am na gclár priontála a ghiorrú. Timthriall táirgthe. Ag baint úsáide as plotter léasair ár gcuideachta, is féidir linn obair a chríochnú i dtréimhse ghearr ama a thóg go leor daoine le fada a chríochnú san am atá caite, agus níl na sreanga tanaí agus na máistirphlátaí ard-dlúis a tharraingíonn sé gan mheaitseáil le hoibríochtaí láimhe. De réir struchtúir éagsúla na blotairí léasair, is féidir iad a roinnt ina gcineál comhréidh, cineál druma inmheánach (Drum Inmheánach) agus cineál druma seachtrach (Droim Seachtrach).

Is é an fhormáid sonraí caighdeánach a úsáideann fótaplotters formáid Gerber-RS274, arb é an fhormáid sonraí caighdeánach é freisin i dtionscal dearadh agus táirgeachta an bhoird chlóite. Tagann ainmniú na formáide Gerber ón American Gerber Company, an ceannródaí i ndearadh agus i dtáirgeadh fótaiteoirí.

Is éard atá i gceist le giniúint sonraí líníochta solais ná na sonraí dearaidh a ghineann bogearraí CAD a thiontú i sonraí líníochta solais (sonraí Gerber den chuid is mó), atá modhnaithe agus in eagar ag an gcóras CAM chun réamhphróiseáil líníochta solais a chomhlánú (forchur, scáthánú, etc.) a bhaint amach. Riachtanais phróiseas táirgthe boird priontáilte. Ansin seoltar na sonraí próiseáilte chuig an plotter solais, áit a ndéantar é a thiontú ina sonraí raster ag próiseálaí sonraí íomhá raster an bhreatóra solais. Seoltar na sonraí raster seo chuig an plotter solais léasair trí algartam laghdaithe comhbhrú ardluais chun an phéintéireacht solais a chomhlánú.

Formáid sonraí 3.Photoplotting

Tá an fhormáid sonraí um bhreacadh grianghraf bunaithe ar fhormáid sonraí Gerber de bhlotairí grianghraf veicteora, a leathnaíodh agus atá comhoiriúnach le formáidí HPGL (Hewlett-Packard Graphics Language), AutoCAD DXF, TIFF, agus formáidí sonraí grafacha speisialaithe agus ginearálta eile. Tá síneadh curtha ag roinnt forbróirí CAD agus CAM le formáid sonraí Gerber freisin.

Seo a leanas réamhrá gairid ar shonraí Gerber.

Is é ainm foirmiúil sonraí Gerber formáid Gerber RS-274. Sanntar cód D comhfhreagrach i sonraí Gerber do gach siombail ar dhiosca breacaire grianghraf veicteora. Ligeann sé seo don bhreatóir grianghraf an diosca a rialú agus a roghnú tríd an gcód D, ag tarraingt na grafaicí comhfhreagracha. Trí na D-cóid agus na cruthanna, méideanna, agus modhanna nochta a fhreagraíonn do na siombailí a liostú, faightear tábla cód-D. Feidhmíonn an tábla D-cód seo mar dhroichead ó dhearadh CAD go dtí úsáid na sonraí seo ag an bbreatóir grianghraf le haghaidh grianghraf a bhreacadh. Agus sonraí plota grianghraf Gerber á gcur ar fáil, ní mór d'úsáideoirí an tábla cód D comhfhreagrach a sholáthar freisin. Ar an mbealach seo, is féidir leis an plotter grianghraf a chinneadh cén diosca siombail a úsáid le haghaidh nochtadh bunaithe ar an tábla D-cód, ag tarraingt na grafaicí cearta.

I dtábla cód D, ba cheart go n-áireofaí go ginearálta an cód D, cruth agus méid gach diosca comhfhreagrach D-cód, agus modh nochta an diosca. Ag tógáil sampla de thábla cód D ó na bogearraí leictreonacha CAD Protel is coitianta a úsáidtear sa tSín, is é a síneadh .APT, atá ina chomhad ASCII agus is féidir é a chur in eagar le haon bhogearraí eagarthóireachta neamhthéacs.

D11 CHIorclán 7.333 7.333 0.000 LÍNE
D12 Ciorclán 7.874 7.874 0.000 IL
D13 Cearnóg 7.934 7.934 0.000 LÍNE
D14 CHIorclán 8.000 8.000 0.000 LÍNE
D15 CHIorclán 10.000 10.000 0.000 LÍNE
D16 CHIorclán 11.811 11.811 0.000 LÍNE
D17 Ciorclán 12.000 12.000 0.000 IL
D18 Ciorclán 16.000 16.000 0.000 IL
D19 Ciorclán 19.685 19.685 0.000 IL
D20 ROUNDED 24.000 24.000 0.000 IL
D21 Ciorclán 29.528 29.528 0.000 IL
D22 Ciorclán 30.000 30.000 0.000 GLAS
D23 ROUNDED 31.000 31.000 0.000 IL
D24 SRAITH 31.496 31.496 0.000 GLAS
D25 ROUNDED 39.000 39.000 0.000 IL
D26 ROUNDED 39.370 39.370 0.000 IL

Sa tábla thuas, sainmhíníonn gach líne cód D, lena n-áirítear sé pharaiméadar:

1.Is é an chéad cholún an uimhir Chóid D, comhdhéanta den litir 'D' agus uimhir ina dhiaidh.

2.Is é an dara colún an cur síos cruth ar an tsiombail arna léiriú ag an gcód D, mar shampla CIRCULAR a thugann le fios go bhfuil cruth na siombaile ciorclach, agus SQUARE le fios go bhfuil cruth na siombaile cearnach.

3. Sainmhíníonn an tríú agus an ceathrú colún méideanna na grafach siombaile sna treoracha X agus Y, i mils; 1 mil = 1/1000 orlach, thart ar comhionann le 0.0254 milliméadar.

4.Is é an cúigiú colún méid an phoill lár sa ghrafaic siombail, freisin i mils.

5. Léiríonn an séú colún modh úsáide an diosca siombaile, mar shampla LÍNE a léiríonn go n-úsáidtear an tsiombail le haghaidh línte a tharraingt, FLASH a léiríonn go n-úsáidtear é chun padáin solder a nochtadh, agus IL a léiríonn gur féidir é a úsáid le haghaidh an dá líne líníochta. agus stuáil sádrála á nochtadh.

I bhformáid Gerber RS-274, chomh maith le cóid D a úsáid chun dioscaí siombaile a shainiú, úsáidtear cóid-D freisin chun breacadóirí grianghraf a rialú; ina theannta sin, úsáidtear roinnt orduithe eile chun breacairí grianghraf a rialú agus a oibriú. D'fhéadfadh roinnt difríochtaí beaga a bheith ag formáid sonraí Gerber a ghintear le bogearraí CAD éagsúla, ach tá an creat foriomlán fós gan athrú mar fhormáid Gerber-RS0274.

Conclúid

Braitheann táirgeadh PCBanna go mór ar chruinneas agus ar cháilíocht scannán grianghrafadóireachta, a fheidhmíonn mar threoirphlean do phatrúin chiorcaid. De réir mar a théann an teicneolaíocht chun cinn, méadaítear an t-éileamh ar PCBanna ard-dlúis le rianta níos míne agus trastomhais druileála níos lú, rud a fhágann gur gá scannáin ghrianghrafadóireachta ar ardchaighdeán a úsáid. Tá ról ríthábhachtach ag innealtóirí PCB maidir le déantúsaíocht agus cáilíocht na Dearaí PCB, a éilíonn aird chúramach ar mhionsonraí agus tuiscint dhomhain ar an bpróiseas táirgthe.

Trí cloí le ceanglais dhian agus ardteicneolaíochtaí a ghiaráil, is féidir le monaróirí PCBanna PCBanna ardchaighdeáin a tháirgeadh a chomhlíonann éilimh athraitheacha an tionscail leictreonaice.
