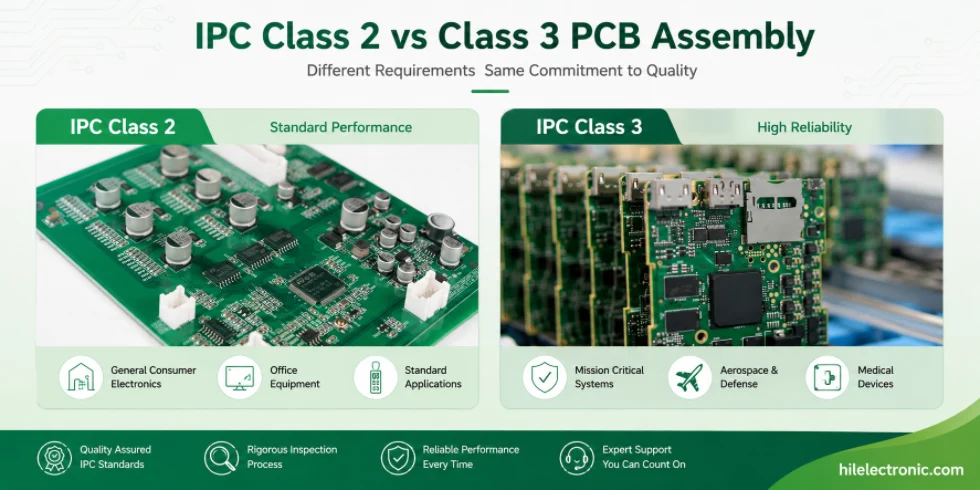

IPC klass 2 vs klass 3 kretskortsmontering

IPC klass 2 vs klass 3 kretskortsmontering är ett beslut som påverkar tillverkningskostnad, inspektionsdjup, dokumentation, omarbetningsgränser och produktionskontroll. Highleap Electronics stöder kretskortstillverkning och kretskortsmontering enligt den kundspecificerade acceptansklassen. Klassen bör anges tydligt i tillverkningsritningen, monteringsanteckningarna eller inköpsordern före offert.

Klass 2 används vanligtvis för dedikerad serviceelektronik där tillförlitlig funktion och normal produktlivslängd förväntas. Klass 3 används för högtillförlitlig elektronik där fortsatt prestanda är mer kritisk och acceptanskriterierna är strängare. Rätt val beror på produktrisk, slutanvändningsmiljö, kundens krav på nedströmsdrift och kostnaden för fel.

Highleap Electronics stöder både klass 2 och klass 3 kretskortsmontering när kravet definieras av kunden. Valet bör göras före offert eftersom det påverkar inspektionsinsatser, produktionsplanering, omarbetningskontroll och dokumentation. Samma Gerber och BOM kan ge olika offerter när acceptansklassen ändras.

Monteringskrav för klass 2 och klass 3

IPC-monteringsklassen definierar acceptansförväntningar för elektroniska enheter. Den ersätter inte kundens design, produktsäkerhetsgranskning, regelefterlevnadsplan eller funktionstest. Klassen hjälper till att anpassa utförande-, inspektions- och acceptanskriterier mellan kunden och monteringsleverantören.

Acceptansklass som tillverkningskrav

Monteringsklassen bör behandlas som ett tillverkningskrav, inte en slutgiltig etikett som läggs till efter att korten är byggda. Om klass 3 krävs kan tillverkningsprocessen behöva en djupare granskning av lödfogar, komponentplacering, genomgående hålfyllning, dolda fogar, omarbetningshistorik och register. Om klass 2 krävs kan konstruktionen fortfarande vara tillförlitlig och välkontrollerad, men acceptanskriterierna och bevispaketet kan vara annorlunda.

Ett tydligt klassuttalande hjälper också till att förhindra blandade förväntningar mellan inköp och konstruktion. Inköp kan fokusera på pris och leverans, medan konstruktion kan förvänta sig strikta acceptanskrav. Anbudsförfrågan bör samla båda behoven i ett releasepaket innan leverantören börjar planera bygget.

Monteringsklassen bör behandlas som ett tillverkningskrav, inte en marknadsföringsetikett. Den påverkar utvärdering av lödfogar, godkännande av komponentplacering, inspektionstid, omarbetningsgranskning och dokumentation. Om beställningen inte anger klassen kan fabriken ge en offert baserat på standardmonteringsantaganden som inte matchar den slutliga användningen.

Skillnad i tillförlitlighetsnivå och produktrisk

Den största skillnaden mellan klass 2 och klass 3 är den förväntade tillförlitligheten hos produkten. Klass 2 kan vara lämplig för produkter där normal driftsäkerhet är tillräcklig. Klass 3 väljs när monteringen måste stödja mer krävande tillförlitlighetsförväntningar, mer kritisk funktion eller strängare kundkrav.

1. Definiera produktfunktionen: Identifiera om PCBA:n styr säkerhet, strömförsörjning, kommunikation, avkänning eller övervakning.
2. Granska servicemiljön: Tänk på vibrationer, temperatur, fuktighet, arbetscykel, mekanisk stress och åtkomst i fält.
3. Kontrollera kundflödet: Vissa kunder specificerar Klass 3 oavsett generell produktkategori.
4. Jämför felkostnad: Ett billigt monteringsbeslut kan bli dyrt om ett fel leder till fältservice eller återkallelse av produkten.
5. Ange klassen i offertförfrågan: Den valda klassen måste visas före offert och produktionsplanering.

Skillnader i inspektion och godkännande

Klass 3-inspektion är vanligtvis mer krävande än klass 2-inspektion. Skillnaden är inte bara längre inspektionstid. Den påverkar också vad som är acceptabelt, hur register upprättas och hur efterbearbetning kontrolleras. Dolda lödfogar, finstegskomponenter, genomgående lödfyllningar och mekaniskt belastade komponenter kan behöva granskas närmare i klass 3-projekt.

Inspektionskraven bör inte gissas. Om kunden behöver AOI-bilder, röntgenregister, första artikelinspektion, funktionella testdata eller spårbarhet av parti, bör dessa punkter ingå i offertförfrågan.

Highleap rekommenderar att man behandlar klass 2 kontra klass 3 som ett beslut på projektnivå. Att ändra klass efter SMT-installation eller efter den första artikelinspektionen kan kräva omgranskning, ytterligare register eller till och med ombyggnad. Ett stabilt tidigt beslut håller offert, ledtid och produktionsväg i linje.

Kostnad och ledtidspåverkan

Klass 3-montering kan öka kostnader och ledtider eftersom beställningen kan kräva mer omfattande processgranskning, mer inspektion, mer dokumentation, striktare utförandekontroll och ytterligare tekniska frågor innan leverans. Kostnadsökningen beror på kortets komplexitet, komponenttyp, testomfattning och kundens dokumentationskrav.

Kostnadsposter som påverkas av kursval

• Teknisk granskningstid för ritning, stycklista, monteringsanteckningar och godkännandeklass.
• Inspektionstid för finhöjd, dolda skarvar, genomgående hål och handlödda områden.
• Dokumentation såsom CoC, inspektionsrapport, spårbarhets- eller första artikelregister.
• Omarbetningskontroll och ytterligare granskning av avvikande villkor.
• Användning av testfixturer, programmering eller kundspecificerat funktionsteststöd.

Levertidpunkter påverkas av kursval

Ledtiden kan öka när projektet behöver kundförtydliganden, specialkomponenter, inspektionsprotokoll, röntgenschemaläggning eller godkännande av första artikeln innan den återstående kvantiteten släpps. Ledtiden kan också öka när själva kretskortet måste tillverkas enligt strängare krav, när inspektionsprovtagningen utökas eller när kundgodkännande krävs före omarbetning.

För projekt med snabba leveranstider bör acceptansklassen vara en av de första RFQ-punkterna som bekräftas. Ett snabbt SMT-schema är bara realistiskt när stycklista, kretskortsfiler, monteringsanteckningar, inspektionskrav och nödvändiga register är klara samtidigt.

Ledtiden kan öka när projektet behöver kundförtydliganden, specialkomponenter, inspektionsjournaler, röntgenschemaläggning eller godkännande av första artikeln innan den återstående kvantiteten släpps. För att minska förseningar, inkludera acceptansklassen, dokumentationskraven och inspektionsplanen i den första offertförfrågan.

Branschapplikationer för varje klass

Branschnamnet ensamt avgör inte klass. Vissa industriprodukter kan använda klass 2. Vissa medicinska eller flyg- och rymdprojekt kan kräva klass 3 enligt kundspecifikation. Enhetens ägare, designmyndigheten eller kundens kvalitetsteam bör definiera klassen baserat på risk och krav.

För medicinska projekt, se medicinteknisk kretskortsmonteringFör program inom rymd- och försvarsteknik, se montering av kretskort för flyg- och försvarsindustrin.

Om produkten tillhör ett reglerat eller kundkontrollerat program bör det slutgiltiga klassbeslutet följa den släppta ritningen, kontraktet eller kundens kvalitetskrav. Leverantören bör inte nedgradera klassen för att minska kostnaden, och köparen bör inte uppgradera klassen utan att förstå kostnads- och tidsplanpåverkan.

Risker med överspecificering och underspecificering

Att välja fel klass kan skapa antingen onödiga kostnader eller oacceptabla risker. Överspecificering kan konsumera budget, förlänga leveranstiden och kräva inspektionsdokument som produkten inte behöver. Underspecificering kan leda till att kunden avvisar produkten, omarbetningar, problem med tillförlitligheten eller svårigheter att bevisa att konstruktionen uppfyllde de avsedda kraven.

Risk för överspecifikation

Överdriven specificering är vanligt när en köpare begär den högsta klassen utan att granska den faktiska produktens funktion. Om produkten inte behöver klass 3, kanske den extra inspektionen och dokumentationen inte förbättrar affärsresultatet. Det bättre tillvägagångssättet är att definiera produktrisken, testplanen och acceptanskravet innan man väljer klass.

Risk för underspecifikation

Underspecificering är allvarligare när kundkrav eller regulatoriska projektkrav förväntar sig klass 3 men anbudsförfrågan inte anger det. Om kravet läggs till efter montering kan bygget behöva ytterligare inspektion eller kanske inte accepteras som byggt. Det kan också skapa interna förseningar eftersom kvalitetsteam, projektledare och kontraktstillverkare inte längre arbetar utifrån samma krav.

Det bästa förebyggandet är enkelt: inkludera klassen i ritningen, inköpsordern och offertförfrågan för montering. Om kunden är osäker, ange båda alternativen och jämför inspektionspaket, leveranstid och total projektrisk.

Underspecificering är allvarligare när kundkrav från leverantörsleverans eller regulatoriska projektkrav förväntar sig klass 3 men anbudsförfrågan inte anger det. Om kravet läggs till efter montering kan konstruktionen behöva ytterligare inspektion eller kanske inte accepteras som byggd. Monteringsklassen måste bestämmas före produktion.
