Servicii de fabricație PCB
La Highleap Electronics, oferim servicii complete de fabricație PCB care acoperă prototipuri, plăci multistrat, HDI, cupru greu și designuri de înaltă frecvență. Cu procese certificate ISO și capacități avansate de fabricație, deservim industrii precum cea medicală, aerospațială, auto, telecomunicații și electronică de larg consum. Scopul nostru este de a oferi o fabricație PCB precisă, de înaltă calitate și rentabilă, care să vă ajute să aduceți inovațiile pe piață mai rapid.
Fabricație globală de PCB-uri pentru aplicații de înaltă complexitate și RF
Highleap Electronics este un producător de PCB-uri orientat spre export, dedicat strict piețelor internaționale B2B. Colaborăm direct cu ingineri de cercetare și dezvoltare hardware, directori de lanț de aprovizionare și furnizori de servicii medicale de asistență medicală (EMS) din America de Nord și Europa pentru a rezolva provocări extrem de dificile în fabricație.
În loc să ne concentrăm pe electronicele standard de larg consum, facilitățile noastre sunt proiectate pentru a susține cerințele riguroase de fiabilitate din industria aerospațială, medicală (ISO 13485) și telecomunicațiile 5G. Reducem perfect decalajul dintre NPI (introducerea de produse noi) agilă și producția de masă de volum mare prin intermediul capabilităților noastre avansate de bază:
- Specializare în înaltă frecvență și radiofrecvență: Fabricație de precizie utilizând laminate avansate cu pierderi reduse (Rogers 4350B/4003C, PTFE/Teflon, Panasonic Megtron) cu teste stricte de reflectometrie în domeniul timpului (TDR) pentru a garanta toleranțe de impedanță de ±5%.
- HDI extrem și structuri multistrat: Fabricație interconectată de înaltă densitate până la Straturi 60, cu HDI în orice strat, via-uri oarbe/îngropate, VIPPO (Via-in-Pad Plated Over) și laminare secvențială complexă.
- Management termic și energetic: Soluții avansate de substrat, inclusiv PCB-uri ceramice din nitrură de aluminiu (AlN), plăci de cupru greu (până la 10 uncii pentru vehicule electrice și energie industrială) și circuite dinamice rigide-flexibile din poliimidă.
- EMS la cheie și consolidare furnizori: De la fabricarea plăcilor goale până la PCBA complet, toate loturile respectă cu strictețe IPC-A-600 Clasa 3 și standardele IATF 16949, oferind o tranziție fiabilă și cu risc scăzut a lanțului de aprovizionare pentru producătorii occidentali de echipamente originale (OEM).
Highleap Electronics
Producător de fabricație PCB din China
În calitate de producător de top în fabricarea de PCB-uri, Highleap Electronics oferă soluții complete atât pentru plăci standard, cât și avansate, inclusiv fabricarea de PCB-uri multistrat, fabricarea de PCB-uri HDI, fabricarea de PCB-uri flexibile și fabricarea de PCB-uri rigid-flex.
Procesele noastre certificate ISO și echipamentele de ultimă generație asigură precizie ridicată, fiabilitate și repetabilitate în toate proiectele. Deservind industrii precum cea medicală, aerospațială, auto, telecomunicații și electronică de larg consum, ne specializăm în fabricarea PCB-urilor cu costuri reduse, fabricarea PCB-urilor cu execuție rapidă și fabricarea PCB-urilor personalizate, atât pentru volume mici, cât și mari.
Prin parteneriatul cu o companie de fabricație PCB de încredere, precum Highleap Electronics, clienții își pot aduce cu încredere proiectele inovatoare în producție, cu o calitate constantă, termene de livrare optimizate și soluții eficiente din punct de vedere al costurilor, adaptate cerințelor lor tehnice.
Clienții serviți
6,000+
Suprafața totală a plantei
80,000+
Capacitate lunară
100,000+
Randamentul producției
99.6%
Tipuri de fabricație PCB pe care le oferim

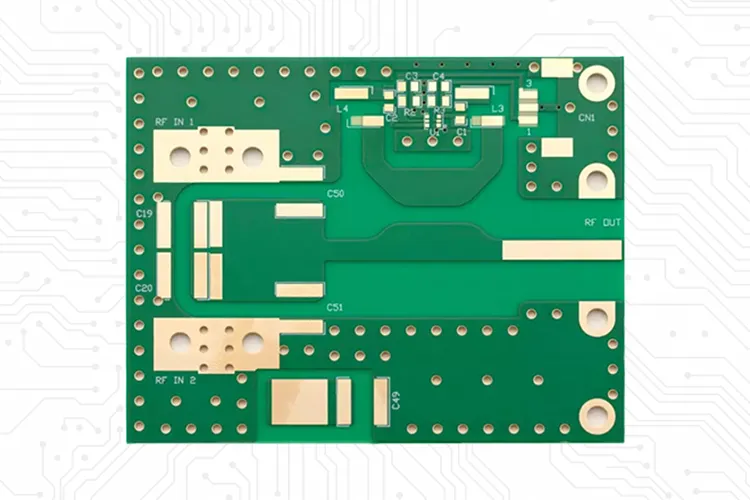

Fabricarea PCB-urilor cu un singur strat

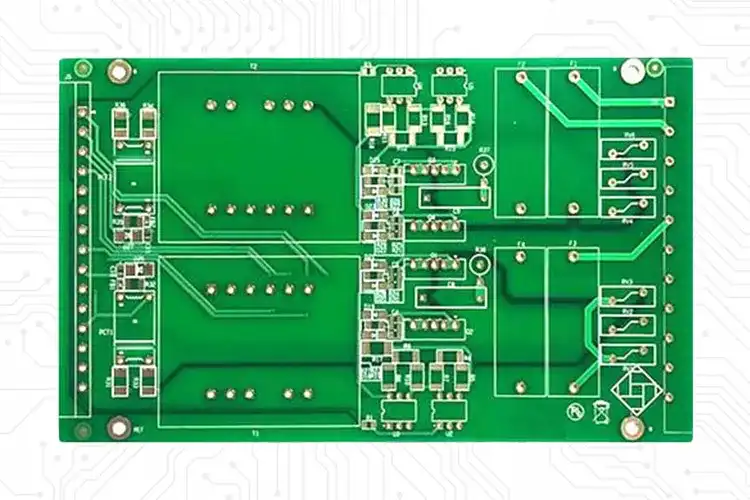

Fabricare PCB cu două fețe

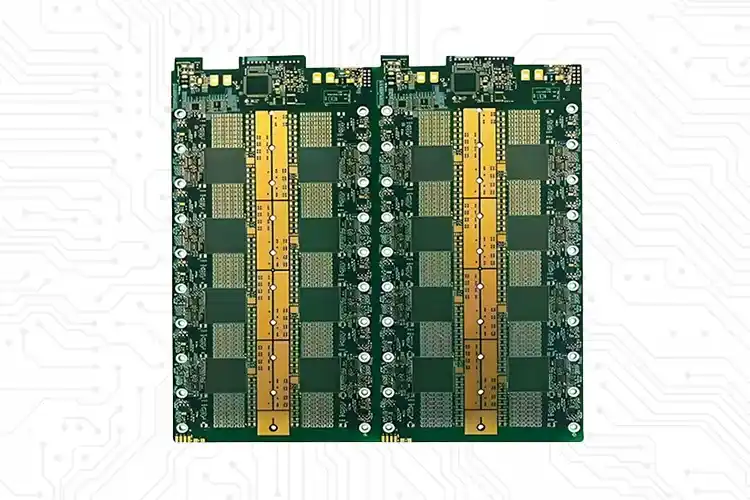

Fabricarea PCB multistrat
Fabricare PCB HDI
Fabricare PCB FR4

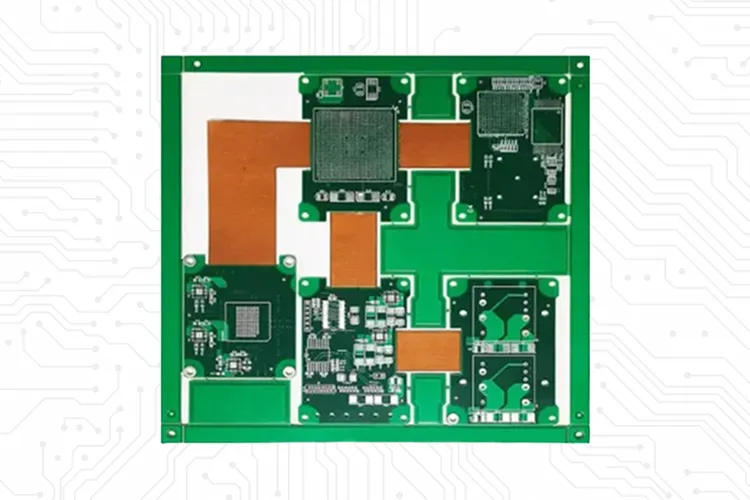

Fabricarea PCB rigid-flex
Fabricare flexibilă a PCB-urilor

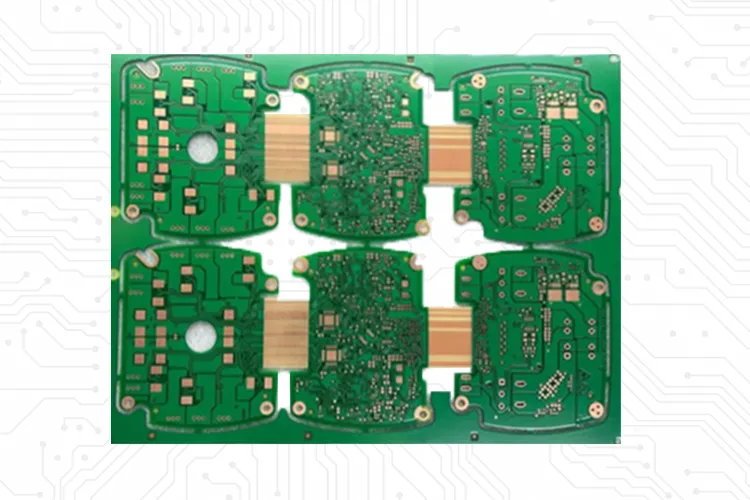

Fabricarea PCB-urilor semirigide

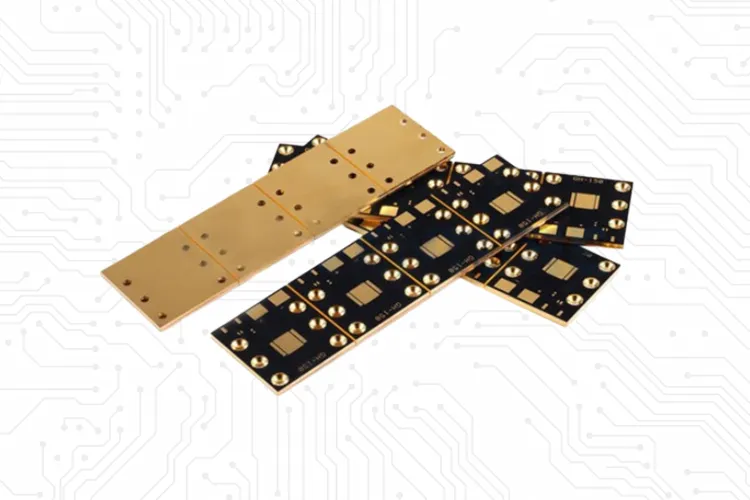

Fabricare PCB cu miez metalic
Fabricare PCB din aluminiu

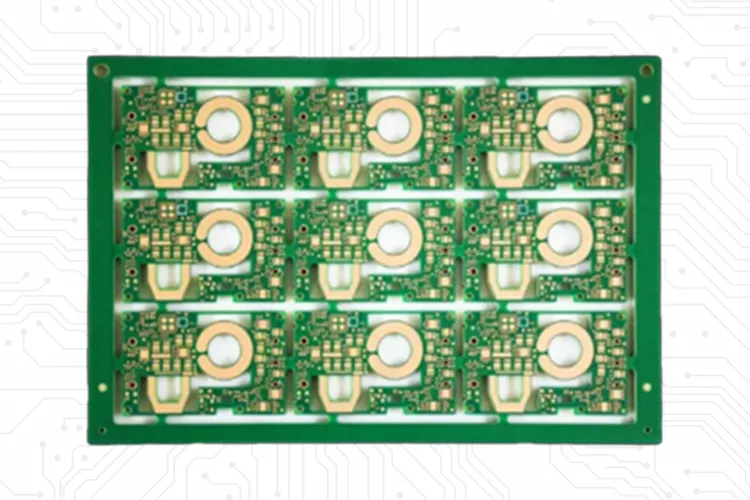

Fabricare PCB din cupru greu

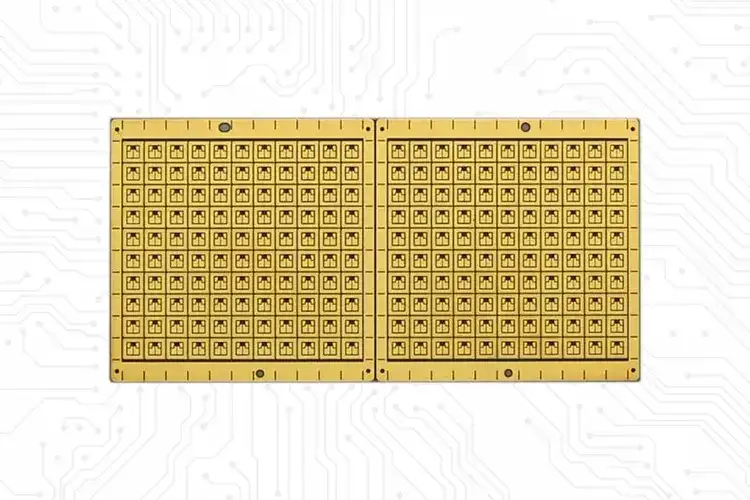

Fabricare PCB ceramică

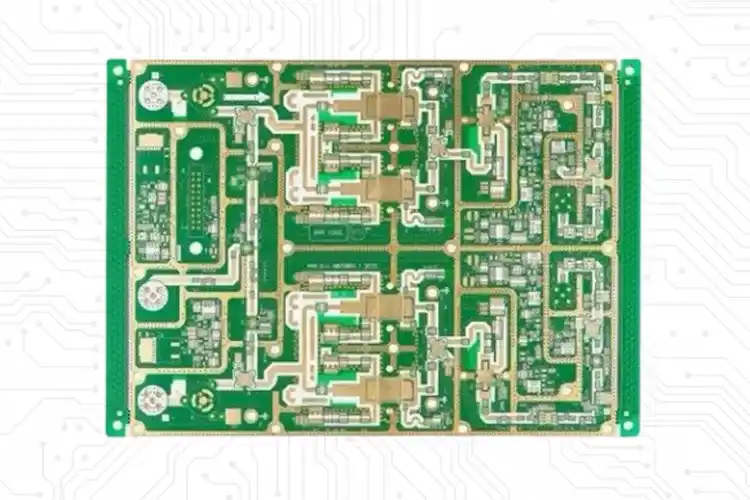

Fabricarea PCB-urilor RF și cu microunde
Fabricare PCB de înaltă frecvență

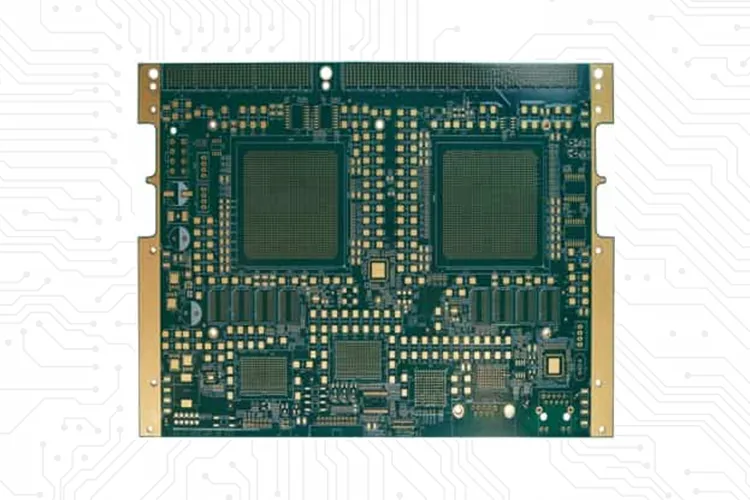

Fabricarea PCB-urilor de mare viteză
Fabricare PCB personalizat
Soluții de fabricație PCB specifice industriei
Fabricare PCB aerospațială
Pentru sistemele aerospațiale și de aviație, oferim fabricație de PCB-uri ușoare, de înaltă densitate și fiabilitate ridicată. PCB-urile noastre avansate HDI și rigid-flex sunt proiectate să funcționeze în medii dure de altitudini, presiune și radiații, asigurând performanțe constante în aplicații aerospațiale critice pentru misiune.
Fabricarea PCB-urilor de control industrial
PCB-urile noastre de calitate industrială sunt construite pentru durabilitate, precizie și performanță termică. Deservind automatizări, robotică și utilaje grele, oferim asistență pe durata de viață lungă și soluții stabile pentru lanțul de aprovizionare. Susținuți de un sistem de fabricație avansat și certificări stricte, livrăm PCB-uri fiabile care mențin sistemele dumneavoastră funcționarea fără probleme în cele mai dificile condiții.
Fabricare PCB medical
Ne specializăm în fabricarea de PCB-uri de calitate medicală care îndeplinesc standardul ISO13485 și alte cerințe de reglementare. De la dispozitive purtabile la echipamente de diagnosticare avansate, procesul nostru de fabricație asigură biocompatibilitate, fiabilitate ridicată și stabilitate pe termen lung. Controlul strict al calității și testarea 100% ajută clienții din domeniul medical să reducă riscurile și să accelereze procesele de certificare.
Fabricare PCB auto
Highleap Electronics furnizează PCB-uri de calitate auto, conforme cu standardul IATF16949 și care rezistă la condiții extreme, cum ar fi temperaturi ridicate, vibrații și umiditate. Fie că este vorba de gestionarea bateriilor vehiculelor electrice, sisteme ADAS sau sisteme de infotainment, oferim soluții robuste de PCB multistrat și de înaltă frecvență, adaptate cerințelor industriei auto.
Fabricare PCB semiconductoare
Fabricăm PCB-uri de înaltă frecvență și densitate mare pentru testarea și ambalarea semiconductorilor. Expertiza noastră în PCB-uri de tip substrat (SLP), HDI și multistraturi ultra-subțiri permite companiilor de semiconductori să obțină o integritate a semnalului, o disipare a căldurii și o miniaturizare mai bune.
Fabricarea PCB-urilor de comunicații
PCB-urile de mare viteză și înaltă frecvență sunt esențiale pentru infrastructura modernă 5G, IoT și a centrelor de date. Oferim fabricație de PCB-uri RF, PCB-uri cu microunde și PCB-uri HDI pentru a asigura transmisia semnalului cu pierderi reduse și performanța scalabilă a rețelei pentru sistemele de comunicații.
Fabricație PCB pentru armată și apărare
Pentru aplicații de apărare, oferim soluții PCB robuste, construite pentru a rezista la condiții extreme. PCB-urile noastre de calitate militară îndeplinesc standarde stricte de fiabilitate, susținând sisteme radar, de comunicații și de armament. Cu lanțuri de aprovizionare controlate și conformitate ITAR, asigurăm securitate și performanță.
Fabricarea de PCB-uri pentru energie nouă
Susținem noul sector energetic cu PCB-uri pentru invertoare solare, convertoare de energie eoliană și sisteme de încărcare pentru vehicule electrice. Cu materiale excelente pentru management termic și designuri multistrat de curent înalt, plăcile noastre permit o conversie eficientă a energiei și durabilitate pe termen lung.
Servicii de fabricație PCB bazate pe volum
Fabricarea prototipului de PCB
Fabricarea prototipului PCB se concentrează pe construcții rapide, cu risc scăzut, pentru validarea și punerea în funcțiune a proiectului. Oferim consultanță pentru stack-up, ținte cu impedanță controlată și verificări rapide DFM, astfel încât problemele să fie detectate înainte de scalare. Materialele includ FR-4 (standard și Tg ridicat), poliimidă pentru flexibilitate și opțiuni RF pentru studii de performanță timpurii. Plăcile sunt inspectate cu AOI și flying-probe pentru a scurta ciclurile de depanare, menținând în același timp trasabilitatea.
Opțiuni comune: cupoane de testare, panelizare pentru variante multiple, finisaje ENIG/OSP și adăugiri de șabloane pentru asamblarea ulterioară. Această abordare ajută echipele să iterateze rapid, menținând în același timp previzibile costurile de fabricație a prototipurilor PCB.
Fabricație PCB de volum redus
Fabricație PCB în volum redus este ideal pentru teste pilot, construcții inginerești și produse de nișă care nu necesită producție de masă. Echilibrăm flexibilitatea și repetabilitatea cu scule stabile, documentație clară și controale de proces bazate pe ISO. Capacitățile tipice includ opțiuni multistrat, HDI și rigid-flex cu control al impedanței, via-in-pad și finisaje selective ale suprafeței.
Ce vă puteți aștepta: calitate consistentă în loturi mici, continuitatea materialelor pentru extinderea ulterioară și feedback de la producție pentru rafinarea regulilor de proiectare. Acest lucru permite o tranziție lină de la prototipuri la producția limitată, fără a angaja costuri excesive.
Fabricație PCB de volum mare
Pentru producția la scară largă, fabrica noastră este echipată pentru a gestiona fabricație PCB de volum mare cu calitate constantă și eficiență a costurilor. Utilizăm procese automatizate, sisteme avansate de inspecție și controale stricte ale calității pentru a menține fiabilitatea pe mii de plăci. Prin optimizarea panourilor, a utilizării materialelor și a fluxului de asamblare, ajutăm clienții să reducă costurile unitare, asigurând în același timp o aprovizionare stabilă pentru nevoile producției de masă.
la ce vă puteți aștepta: capacitate de producție scalabilă, de la mii la milioane de unități, calitate constantă asigurată prin procese automatizate și teste riguroase, precum și optimizarea costurilor prin fluxuri de lucru eficiente și aprovizionare cu materiale.
Fabricare rapidă PCB
Fabricare rapidă de PCB-uri este conceput pentru programe urgente în care fiecare zi contează. Optimizăm CAM-ul, prioritizăm pregătirea materialelor și standardizăm finisajele pentru a reduce timpul de livrare fără a compromite fiabilitatea. Opțiunile de design recomandate pentru viteză includ ENIG sau OSP, culori standard pentru măștile de lipire și stack-up-uri dovedite cu modele de impedanță documentate.
Beneficii: Lansare accelerată pentru testare, iterație rapidă între rotiri și ferestre de construcție clare care se aliniază cu planul dvs. de validare. Fluxurile noastre de lucru cu execuție rapidă ajută echipele să atingă obiective importante, menținând în același timp sub control riscul de re-rotire.

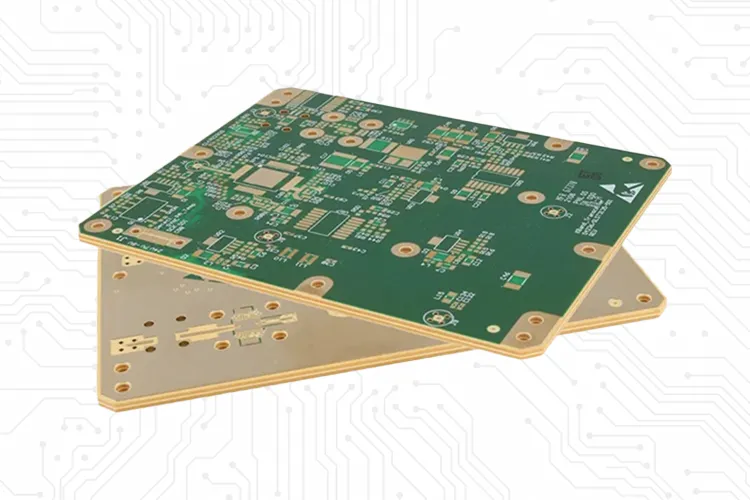

Fabricare PCB personalizat
Fabricarea personalizată a PCB-urilor respectă cerințe care depășesc cataloagele standard - contururi unice ale plăcilor, suprapuneri neconvenționale, materiale speciale (Rogers/PTFE, aluminiu, ceramică), cupru greu, frecvență înaltă/RF și construcții rigide-flexibile complexe. Colaborăm la impedanțele țintă, căile termice și obiectivele de fiabilitate, apoi selectăm procese (de exemplu, umplere prin umplere, laminare secvențială, ENEPIG/aur dur) care să corespundă.
Rezultatele pot include: Desene de tip stack-up, rapoarte de impedanță și testare, PPAP/trasabilitate la cerere și criterii de acceptare personalizate. Această abordare personalizată de fabricație a PCB-urilor aliniază fabricația cu nevoile electrice, mecanice și de mediu ale produsului dumneavoastră.
Studiu de caz: Economii de costuri cu soluții PCB semirigide
Unul dintre clienții noștri folosea inițial PCB-uri rigide-flexibile în designul produselor sale. După o evaluare detaliată, echipa de ingineri de la Highleap Electronics a recomandat trecerea la o abordare de fabricație a PCB-urilor semirigide. Această soluție a oferit același nivel de performanță și fiabilitate, oferind în același timp o opțiune de fabricație a PCB-urilor mult mai rentabilă. Prin trecerea la PCB-uri semirigide, clientul a redus cu succes cheltuielile de fabricație și a crescut marjele de profit generale fără a compromite calitatea. Dacă sunteți în căutarea unor modalități de a reduce costurile, menținând în același timp standarde ridicate, soluțiile noastre PCB vă pot oferi echilibrul de care aveți nevoie.
Capacitățile noastre de fabricație PCB
Ne specializăm în fabricarea de PCB-uri personalizate, adaptate pentru a satisface diverse nevoi ale industriei. Cu tehnologie avansată și ingineri experimentați, capacitățile noastre de fabricație a PCB-urilor asigură o precizie ridicată, timpi de execuție rapizi și performanțe fiabile, ajutând proiectele dumneavoastră să treacă fără probleme de la concept la producție.
| Articol | Capacități PCB rigide | Capacități FLEX PCB | Capacități PCB RIGID-FLEX | |
|---|---|---|---|---|
| Strat maxim | 60L | 8L | 36L | |
| Strat interior Min Urmărire/Spațiu | 2/2mil | 3/3mil | 3/3mil | |
| Urmărire/Spațiu minim strat exterior | 2/2mil | 3.5/4mil | 3.5/4mil | |
| Strat interior Max Cupru | 10oz | 2oz | 6oz | |
| Strat exterior Max Copper | 10oz | 2oz | 3oz | |
| Foraj mecanic minim | 0.1mm | 0.1mm | 0.15mm | |
| Găurire laser minimă | 0.075mm | 0.1mm | 0.1mm | |
| Raport de aspect (găurire mecanică) | 20:1 | 10:1 | 12:1 | |
| Raport de aspect (găurire cu laser) | 1:1 | / | 1:1 | |
| Toleranță găurii prin presare | ± 0.05mm | ± 0.05mm | ± 0.05mm | |
| Toleranță la PTH | ± 0.075mm | ± 0.075mm | ± 0.075mm | |
| Toleranță NPTH | ± 0.05mm | ± 0.05mm | ± 0.05mm | |
| Toleranță la adâncire | ± 0.15mm | ± 0.15mm | ± 0.15mm | |
| Grosimea plăcii | 0.4-8mm | 0.1-0.5mm | 0.4-3mm | |
| Toleranță grosime placă (<1.0 mm) | ± 0.1mm | ± 0.05mm | ± 0.1mm | |
| Toleranță grosime placă (≥1.0 mm) | ± 10% | / | ± 10% | |
| Toleranță la impedanță | Capăt unic: ±5Ω(≤50Ω), ±7%(>50Ω) | Capăt unic: ±5Ω(≤50Ω), ±10%(>50Ω) | Capăt unic: ±5Ω(≤50Ω), ±10%(>50Ω) | |
| Diferențial: ±5Ω (≤50Ω), ±7% (>50Ω) | Diferențial: ±5Ω (≤50Ω), ±10% (>50Ω) | Diferențial: ±5Ω (≤50Ω), ±10% (>50Ω) | ||
| Dimensiunea minimă a plăcii | 10 * 10mm | 5 * 10mm | 10 * 10mm | |
| Dimensiunea maximă a plăcii | 22.5 * 30inch | 9 * 14inch | 22.5 * 30inch | |
| Toleranță de contur | ± 0.1mm | ± 0.05mm | ± 0.1mm | |
Ghid complet pentru procesul de fabricație a PCB-urilor
1. Planificarea fabricării PCB-urilor în pre-producție
Înainte de începerea producției, efectuăm o analiză a designului pentru fabricabilitate (DFM) pentru a valida machetele, toleranțele și suprapunerile. De asemenea, gestionăm selecția și aprovizionarea materialelor, asigurându-ne că laminatele, foliile de cupru și substraturile speciale se aliniază cerințelor clienților și standardelor de aplicare.
2. Etapele de fabricație a miezului PCB
Procesul de fabricație a PCB-urilor implică pregătirea substratului, imagistica și gravarea precisă pentru a defini modelele de circuite. Apoi, aplicăm laminarea straturilor și presarea pentru a construi plăci multistrat, urmate de operațiuni de găurire pentru fire de acces și găuri. Pentru a finaliza etapa de bază, se adaugă placarea cu cupru și finisarea suprafeței pentru fiabilitate electrică și lipire.
3. Etapele finale de calitate a fabricării PCB-urilor
Fiecare placă este supusă aplicării unei măști de lipire pentru izolație, serigrafiei pentru marcarea componentelor și unei game complete de inspecții și teste electrice. Acești pași garantează că fiecare PCB îndeplinește standardele stricte ale industriei și cerințele specifice clienților, consolidând reputația noastră pentru capacitățile fiabile de fabricare a PCB-urilor.
4. Tehnici avansate de fabricație a PCB-urilor
Pentru proiecte complexe, aplicăm metode de procesare HDI, inclusiv microvia-uri, laminare secvențială și structuri via-in-pad. În plus, fabricația noastră cu impedanță controlată asigură integritatea semnalului pentru aplicații de înaltă frecvență și mare viteză, susținând industriile care necesită performanțe de vârf.
Prețuri și termene de livrare pentru fabricarea PCB-urilor
| Opțiune de livrare | Perioada de graţie | Costat | Potrivit pentru | notițe |
|---|---|---|---|---|
| Fabricație standard de PCB-uri | 5-7 de zile | Regulat | Proiecte de volum mic și mediu | Livrare stabilă |
| Fabricare rapidă PCB | 24–72 ore | Superior | Prototipuri și cercetare și dezvoltare urgentă | Ideal pentru iterații rapide |
| Fabricare PCB în masă cu costuri reduse | 10-15 de zile | Cel mai mic | Proiecte de volum mare, sensibile la costuri | Avantajul prețului unitar |
Factorii de cost ai fabricării PCB-urilor
Costul de fabricație al PCB-urilor este influențat de mai multe variabile, inclusiv numărul de straturi, complexitatea plăcii, materialele și selecția finisajului suprafeței. Un număr mai mare de straturi sau cerințe avansate, precum HDI și controlul impedanței, pot crește costul, în timp ce producția de volum poate reduce semnificativ prețul per unitate. Scopul nostru este să vă ajutăm să echilibrați performanța cu o fabricație de PCB ieftină, adaptată bugetului dumneavoastră.
Opțiuni accesibile de fabricație PCB
Oferim strategii de fabricație PCB cu costuri reduse prin panelizare optimizată, fluxuri de proces eficiente și alegeri selective de materiale. Clienții pot alege între laminate FR4 standard pentru prețuri accesibile sau substraturi premium pentru aplicații de înaltă performanță. Această flexibilitate vă asigură că primiți întotdeauna cea mai accesibilă opțiune de fabricație PCB pentru nevoile dumneavoastră.
Opțiuni de cronologie de livrare
Oferim mai multe opțiuni de livrare pentru a ne alinia cu programul proiectului dumneavoastră. Timpii standard de livrare variază în funcție de complexitatea plăcii, în timp ce servicii exprese și rapide de fabricație PCB sunt disponibile pentru cerințe urgente. Cu o planificare fiabilă a producției și o programare flexibilă, ne asigurăm că plăcile dumneavoastră ajung la timp - indiferent dacă aveți nevoie de prototipuri în câteva zile sau de producție în masă în câteva săptămâni.
De ce să alegeți serviciile noastre de fabricație PCB
01
Certificari si standarde de calitate
02
Capacități avansate de fabricație PCB
03
Excelență în serviciile de fabricație PCB
04
Avantaje competitive
Obțineți o ofertă pentru fabricarea PCB-urilor
Pur și simplu partajați fișierele Gerber sau detaliile proiectului, iar echipa noastră de ingineri vă va oferi o ofertă rapidă și competitivă, adaptată nevoilor dumneavoastră.
Întrebări frecvente despre fabricarea PCB-urilor
1. Ce fișiere sunt necesare pentru a începe fabricarea PCB-ului?
De obicei, producătorii au nevoie de fișiere Gerber, fișiere de găurire, BOM (listă de materiale) și desene de asamblare. Furnizarea unui pachet complet de date asigură o producție fără probleme și reduce erorile.
2. Ce materiale sunt utilizate în mod obișnuit pentru fabricarea PCB-urilor?
Cel mai comun material de bază este FR4 (laminat epoxidic din fibră de sticlă). Pentru aplicații avansate, se pot utiliza laminate de înaltă frecvență, aluminiu, ceramică și substraturi flexibile, în funcție de cerințele de performanță.
3. Cum asigurați calitatea și fiabilitatea PCB-urilor?
Fabricile profesionale de PCB respectă sisteme de calitate certificate ISO și aplică procese stricte de inspecție, cum ar fi AOI, testul cu sondă mobilă, inspecția cu raze X și controlul impedanței pentru a garanta performanța și durabilitatea.
4. Pot solicita fabricarea PCB-urilor în loturi mici sau prototipuri?
Da. Mulți producători de PCB oferă serii de prototipuri și comenzi de volum mic pentru a sprijini validarea designului înainte de a trece la producția la scară largă.
5. Oferiți servicii de asamblare împreună cu fabricația?
Da, mulți producători (inclusiv Highleap Electronics) oferă soluții EMS complete care acoperă fabricarea PCB-urilor, aprovizionarea cu componente, asamblarea SMT/THT și testarea funcțională.
