Selectarea materialelor pentru fabricarea PCB-urilor
Laminat PCB Material
Laminarea PCB este o parte fundamentală a performanței electrice, fiabilității termice, stabilității mecanice și construcției multistrat. Selecția corectă începe cu condițiile de funcționare ale plăcii, cerințele de semnal, suprapunerea, profilul de asamblare și obiectivele de fiabilitate - nu doar cu numele materialului.
Prezentare generală a laminatului PCB
Alegerea materialelor trebuie să respecte cerințele de proiectare electrică, termică și mecanică.
Un laminat PCB combină un sistem de rășină cu armătură și, în construcțiile placate cu cupru, folie de cupru. În fabricarea multistrat, miezurile laminate și straturile de lipire formează structura dielectrică care separă și susține straturile conductive.
Pentru o placă de control digitală generală, o familie convențională de FR-4 ar putea fi potrivită. Solicitarea termică mai mare poate muta atenția către sistemele de rășină cu o rezistență termică mai mare. Canalele lungi de mare viteză pot pune mai multă greutate pe pierderile dielectrice și consistența Dk. Electronica de putere poate prioritiza dispersarea termică, în timp ce circuitele flexibile necesită o construcție mecanică complet diferită.
Deoarece materialul interacționează cu grosimea cuprului, stilul sticlei, spațierea dielectricului, structura via și comportamentul la presă, alegerea finală trebuie confirmată ca parte a construcției complete a PCB-ului.
Impedanță controlată, pierderi de inserție, stabilitate de fază, izolație și comportament la frecvență înaltă.
Temperatura de asamblare, temperatura de funcționare, marginea de descompunere, dilatarea termică și transferul de căldură.
Stabilitate dimensională, controlul grosimii, comportament la flexie, rigiditate, găurire și construcție multistrat.
Expunerea la umiditate, stresul de tensiune, contaminarea, ciclurile termice și mediul de utilizare finală al produsului.
Familii de materiale
Categorii comune de materiale laminate PCB
Acestea sunt familii inginerești largi, mai degrabă decât clase comerciale specifice. Caracteristicile exacte ale materialelor ar trebui verificate în raport cu cerințele finale de proiectare și construcție.
FR-4 de uz general
O familie de rășini epoxidice armate cu sticlă, utilizată pe scară largă, potrivită pentru multe construcții standard de PCB rigide.
- Electronică digitală și analogică generală
- PCB-uri rigide cu o singură față, cu două fețe și multistrat
- Cost echilibrat, familiaritate cu procesul și rezistență mecanică
FR-4 termic îmbunătățit / cu Tg ridicat
Sisteme de rășină FR-4 dezvoltate pentru o marjă termică suplimentară în timpul asamblării și funcționării.
- Profile de asamblare fără plumb
- Număr mai mare de straturi sau stres termic crescut
- Proiecte în care expansiunea pe axa Z și rezistența termică necesită un control mai strict
Laminate cu pierderi reduse / viteză mare
Sisteme de rășină optimizate pentru a reduce pierderile dielectrice și a îmbunătăți consistența electrică pentru căile de semnal solicitante.
- Interfețe seriale de mare viteză
- Canale lungi sensibile la pierderi de inserție
- Structuri RF sau microunde unde comportamentul dielectric este critic

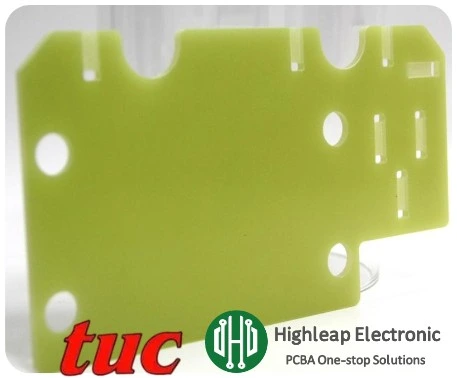

Laminate fără halogeni
Familii de materiale concepute în conformitate cu cerințele privind utilizarea fără halogeni, menținând în același timp caracteristicile adecvate de procesare și fiabilitate a PCB-urilor.
- Produse cu cerințe definite privind materialele de mediu
- Electronică de larg consum, industrială și de comunicații
- Selecția necesită în continuare revizuirea Tg, CTE, Dk, Df și a comportamentului de procesare.
Materiale pe bază de metal
Construcții care utilizează o bază metalică cu un dielectric termic izolant electric pentru a îndepărta căldura de dispozitivele de alimentare.
- Iluminare LED și conversie de energie
- Module de control al motorului și de putere
- Aplicații în care răspândirea căldurii este un obiectiv principal de proiectare

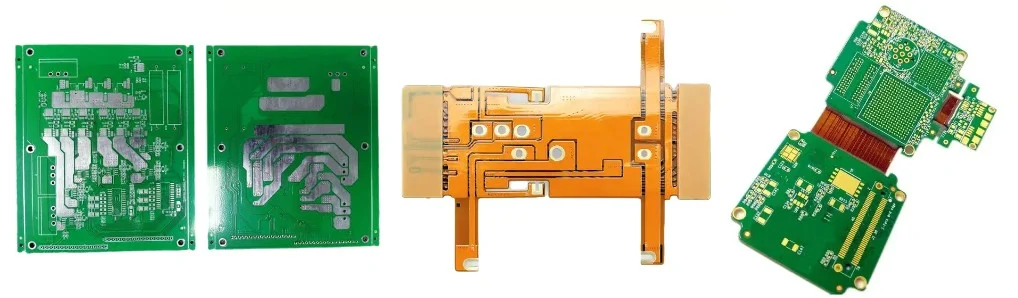

Poliimidă și materiale flexibile
Sisteme dielectrice flexibile utilizate acolo unde este necesară îndoirea, reducerea greutății sau interconectarea tridimensională compactă.
- Circuite flexibile și rigid-flexe
- Zone de îndoire dinamice sau statice
- Electronică compactă cu ambalaj mecanic exigent
Substraturi ceramice
Sisteme de substraturi anorganice utilizate atunci când conductivitatea termică, izolația electrică și comportamentul dimensional domină designul.
- Module de mare putere
- Medii cu temperaturi ridicate
- Aplicații specializate RF, LED și senzori
Construcții hibride
Un PCB multistrat poate combina diferite familii de materiale atunci când diferite regiuni ale stivei au cerințe electrice sau termice diferite.
- Straturi digitale mixte de mare viteză și standard
- Circuite de control RF plus
- Construcții care necesită o analiză atentă a CTE și a compatibilității ciclului de presare
Sisteme de rășină specifice aplicațiilor
Unele proiecte necesită caracteristici ale laminatului adaptate la tensiune, cicluri termice, rezistență CAF, umiditate sau alte constrângeri de fiabilitate.
- Electronică industrială și pentru medii dure
- Aplicații de înaltă tensiune sau fiabilitate ridicată
- Proiecte cu planuri definite de calificare sau testare a fiabilității
Construcție laminată
Ce alcătuiește de fapt un sistem laminat PCB?
Înțelegerea construcției ajută la explicarea motivului pentru care două materiale cu specificații principale similare se pot comporta diferit într-un PCB finit.
Miez laminat
O foaie dielectrică întărită, adesea placată cu cupru, utilizată ca strat structural stabil în construcțiile rigide multistrat.
Strat de legătură / Prepreg
Rășină parțial întărită cu armătură care curge și se întărește în timpul presării multistrat pentru a lega cuprul și straturile centrale.
Armare cu sticlă
Stilul sticlei și distribuția rășinii influențează grosimea, comportamentul dielectric local, găurirea și caracteristicile dimensionale.
Folie de cupru
Grosimea cuprului și profilul suprafeței influențează pierderile conductorului, aderența, comportamentul la gravare și geometria impedanței finite.
Proprietăți cheie ale materialului
Cum se citesc parametrii importanți ai laminatului
O analiză utilă depășește un singur număr Tg sau Dk. Tabelul de mai jos arată ce înseamnă cele mai comune proprietăți și când devin importante.
| Proprietatea | Ceea ce descrie | De ce este important în proiectarea PCB-urilor |
|---|---|---|
| Dk / Er | Permitivitatea relativă a dielectricului sub o metodă de testare și o frecvență date. | Influențează impedanța, întârzierea de propagare, structurile rezonante și geometria urmei. Comparați valorile numai atunci când baza de măsurare este înțeleasă. |
| Tangentă de pierdere / Df | Pierderea de energie dielectrică sub un câmp electric alternativ. | Important pentru pierderea de inserție în căile digitale și RF de mare viteză. Valorile mai mici pot ajuta la reducerea pierderii dielectrice, dar și cuprul și geometria contribuie. |
| Tg | Regiunea de tranziție vitroasă a sistemului de rășină. | Indică o modificare a comportamentului mecanic al rășinii. Este util pentru proiectarea termică, dar nu ar trebui tratat ca singura măsură a rezistenței la căldură. |
| Td | Caracteristica de descompunere termică conform unei metode de testare definite. | Oferă informații despre marginea de degradare termică la temperaturi ridicate și expunere repetată la asamblare. |
| CTE pe axa Z | Dilatarea materialului pe grosimea sa odată cu schimbarea temperaturii. | Strâns legată de fiabilitatea găurilor străpunse placate și a via în timpul ciclului termic și al excursiilor de asamblare. |
| T260 / T288 | Măsurători de anduranță termică în stilul timp-până la delaminare la temperaturi specificate. | Util atunci când se compară modul în care sistemele laminate tolerează expunerea la temperaturi ridicate în timpul fabricării și asamblării. |
| Absorbția în umiditate | Cantitatea de umiditate absorbită în cadrul unei metode de condiționare specificate. | Poate influența comportamentul dielectric, stabilitatea dimensională și fiabilitatea, în special în medii umede sau solicitate termic. |
| CTI | Indice comparativ de urmărire utilizat pentru a caracteriza rezistența la urmărirea electrică a suprafeței. | Relevant pentru coordonarea izolației, dar trebuie luate în considerare și infiltrațiile, distanța în spațiul liber, contaminarea și standardele aplicabile ale produsului finit. |
| Conductivitate termică | Capacitatea de a transfera căldură prin material. | Important în proiectele pe bază de metal, ceramică și alte modele acționate termic, unde căldura trebuie să se deplaseze de la componente la o structură de răspândire a căldurii. |
| Coeficientul de curățare | Rezistența de aderență dintre folia de cupru și dielectric în condiții de testare definite. | Poate fi important pentru aderența conductorilor, prelucrarea prelucrării, expunerea termică și robustețea mecanică. |
| Stabilitate dimensională | Modificarea dimensiunilor materialelor prin procesare și istoric termic. | Important pentru înregistrare fină, aliniere multistrat, interconexiuni dense și formate mai mari de panouri sau plăci. |
Valorile din fișa tehnică depind de metoda de testare, construcția eșantionului, frecvență, condiționare și grosime. Folosiți documentația exactă a materialului și condițiile de proiectare atunci când proiectați structuri cu impedanță controlată sau de înaltă frecvență.
Selecție bazată pe aplicații
Începeți cu ceea ce produsul finit trebuie să supraviețuiască și să transmită
Diferite utilizări finale pun dielectricului solicitări diferite. Aceste exemple arată ce caracteristici ale materialelor merită de obicei o atenție sporită.
Construcție multistrat stabilă și practică
Concentrare pe izolație, marjă termică, durabilitate mecanică, comportament la umiditate și procesare repetabilă multistrat.
Gestionați pierderile de canal și impedanța
Examinați pierderile dielectrice, consistența Dk, efectele țesăturii de sticlă, rugozitatea cuprului și geometria completă a liniei de transmisie.
Controlul temperaturii și al stresului izolației
Proiectarea traseului termic poate deveni la fel de importantă ca și stiva electrică. Luați în considerare împreună dispersarea căldurii, grosimea izolației și cerințele de tensiune.
Mențineți comportamentul dielectric previzibil
Pierderea, toleranța Dk, consistența grosimii, suprafața de cupru și sensibilitatea mediului pot afecta direct structurile RF și comportamentul de fază.
Plan pentru ciclul termic și mediu
Revizuirea materialelor poate pune accent pe dilatarea termică, expunerea la temperatură, rezistența la umiditate, stabilitatea mecanică și planul de calificare a produsului.
Proiectați zona de îndoire ca un sistem mecanic
Grosimea dielectricului, tipul de cupru, raza de îndoire, stratul de acoperire și diferența dintre flexia statică și cea dinamică afectează alegerea materialului.
Îndepărtați căldura de la sursă
Grosimea și conductivitatea dielectricului termic, geometria metalului de bază și condițiile de interfață trebuie considerate ca o singură cale termică.
Materialul coordonat și spațierea fizică
Proprietățile CTI și dielectrice sunt date de intrare utile, dar curgerea la înălțime, distanța în aer, gradul de poluare, altitudinea și standardele produsului rămân esențiale.
Doar cu titlu ilustrativ. Spațierea finală a dielectricului, greutățile din cupru și stilurile de sticlă trebuie stabilite în funcție de cerințele electrice și de fabricație.
Planificare Stackup
Selectați împreună materialul și construcția multistrat.
O fișă tehnică a unui laminat nu poate descrie PCB-ul finit în sine. Grosimea miezului, straturile de lipire, distribuția cuprului, cererea de rășină, găurirea și geometria impedanței controlate interacționează în timpul fabricației.
Impedanță, viteză de interfață, frecvență RF, buget de inserție-pierdere, geometrie de trasare și planuri de referință.
Profilul de asamblare, temperatura de funcționare, ciclurile termice, tensiunea, umiditatea și mediul așteptat al produsului.
Numărul de straturi, grosimea finită, greutatea cuprului, spațierea dielectricului, arhitectura via și cerințele presei.
Blocați caracteristicile materialelor necesare și notele de stivuire înainte ca datele PCB să fie lansate pentru fabricație.
Ghid de selecție rapidă
Comparați familiile de materiale după prioritatea de proiectare
Această matrice este intenționat calitativă. Ajută la structurarea discuției; nu înlocuiește o fișă tehnică exactă sau o analiză comparativă.
Revista de inginerie
Informații care fac evaluarea materialelor mai utilă
Discuțiile despre materiale sunt mai productive atunci când cerințele electrice, mecanice și de mediu sunt analizate împreună.
Construcție PCB
Numărul de straturi, grosimea finită, greutățile cuprului, structura via și orice propunere curentă de suprapunere.
Ținte electrice
Impedanță controlată, interfețe de mare viteză, gamă de frecvență RF, tensiune și constrângeri critice de pierdere a semnalului.
Condiții de funcționare
Profilul de asamblare, temperatura de funcționare, ciclurile termice, expunerea la umiditate și mediul mecanic.
Cerințe de lansare
Identificați proprietățile obligatorii, cele preferate și cele care pot fi ajustate la finalizarea stivuirii.
FAQ
Întrebări despre materialele laminate PCB
O Tg mai mare este întotdeauna un laminat PCB mai bun?
Nu. Tg este doar o parte a profilului materialului. Un design poate fi, de asemenea, sensibil la coeficientul de declanșare a căldurii (CTE) pe axa Z, Td, pierderile dielectrice, consistența Dk, umiditate, comportamentul CAF, aderența cuprului sau conductivitatea termică. Materialul corect este cel ale cărui proprietăți combinate corespund aplicației și suprapunerii.
Când ar trebui luat în considerare un laminat cu pierderi reduse?
Luați în considerare acest lucru atunci când pierderea canalului devine dificil de atins cu un dielectric convențional - de exemplu, legături seriale lungi de mare viteză, structuri RF de frecvență mai mare sau modele cu un buget de pierdere de inserție restrâns. Suprafața conductorului, geometria urmei și planurile de referință trebuie modelate împreună cu dielectricul.
Pot fi comparate direct valorile Dk din diferite fișe tehnice?
Nu întotdeauna. Dk depinde de metoda de testare, frecvență, construcția și condiționarea eșantionului. O valoare nominală din fișa tehnică poate diferi, de asemenea, de o valoare orientată spre proiectare utilizată pentru modelarea impedanței. Folosiți o bază consistentă ori de câte ori este posibil.
Care este diferența dintre miez și prepreg?
Un miez este un laminat dielectric întărit, adesea placat cu cupru. Prepreg-ul este un strat de rășină/armare parțial întărit utilizat pentru a lega structura multistrat în timpul presării. Ambele influențează spațierea dielectrică și comportamentul final de stivuire.
Ce proprietăți ale materialelor contează cel mai mult pentru fiabilitatea via?
Dilatarea termică pe axa Z, rezistența termică a rășinii, grosimea plăcii, geometria via, cuprării, calitatea găurii și ciclul termic de asamblare/operare contribuie la aceasta. Selecția materialelor trebuie evaluată împreună cu structura via.
Cum ar trebui selectat laminatul PCB pentru circuite de înaltă tensiune?
Verificați CTI-ul, proprietățile dielectrice și grosimea materialului, dar nu vă bazați doar pe laminat. Inerția de curgere, distanța în aer, gradul de poluare, altitudinea, acoperirea și cerințele de siguranță aplicabile ale produsului finit fac, de asemenea, parte din coordonarea izolației.
Pot fi combinate diferite familii de laminate într-un singur PCB multistrat?
Construcțiile hibride sunt posibile pentru anumite modele, dar materialele trebuie să fie compatibile cu procesul de laminare dorit și cu obiectivele de fiabilitate. Dilatarea termică, curgerea rășinii, lipirea, grosimea dielectricului și performanța electrică trebuie analizate ca o singură construcție.
Ce fișiere ajută la o discuție despre laminat și stivuire?
Datele utile includ date Gerber sau ODB++, fișiere de găurire, număr de straturi, grosimea finită, greutățile cuprului, impedanțele țintă, detalii despre interfața de mare viteză sau RF, condițiile de funcționare și orice note de stivuire existente.
