Cum se taie PCB-ul: Ghid de tehnici și unelte profesionale

1. Introducere

Cunoașterea modului corect de tăiere a PCB-urilor este esențială pentru obținerea unor dimensiuni personalizate, separarea plăcilor de tip panel sau îndepărtarea secțiunilor nedorite. Metoda de tăiere afectează direct performanța electrică a plăcii, fiabilitatea mecanică și calitatea muchiilor. Acest ghid acoperă tehnici dovedite, selecția corectă a sculelor și considerații critice de siguranță atât pentru operațiunile manuale, cât și pentru cele automate de tăiere a PCB-urilor.

2. Noțiuni fundamentale despre tăierea PCB-urilor

2.1 Materiale PCB și provocări legate de tăiere

Diferit substraturi PCB prezintă provocări distincte la tăiere. FR-4, cel mai comun material, conține armătură țesută din fibră de sticlă care rezistă tăierii și generează praf abraziv. PCB flexibile necesită o manipulare mai blândă pentru a preveni ruperea, în timp ce plăcile multistrat necesită un control precis pentru a evita delaminarea între straturi. Înțelegerea compoziției plăcii este primul pas în alegerea unei abordări adecvate de tăiere.

2.2 Tăiere vs. Depanelizare

Tăierea generală a PCB-urilor implică separarea plăcilor la dimensiuni personalizate, în timp ce depanelizarea se referă în mod specific la separarea unităților individuale de un panou fabricat. Depanelizarea se bazează adesea pe caracteristici pre-proiectate, cum ar fi scorurile în V sau mușcături de șoarece care definesc liniile de separare în timpul fabricării PCB-urilor. Designul eficient al panourilor anticipează metoda de tăiere, reducând stresul asupra componentelor și asigurând margini de separare curate.

3. Tehnici și instrumente de tăiere a PCB-urilor

3.1 Tehnici de tăiere manuală

Metodele manuale sunt potrivite pentru prototipare, producție în loturi mici și situații în care echipamente specializate nu sunt disponibile. Fiecare unealtă abordează grosimile specifice ale materialelor și cerințele de complexitate a așchierii.

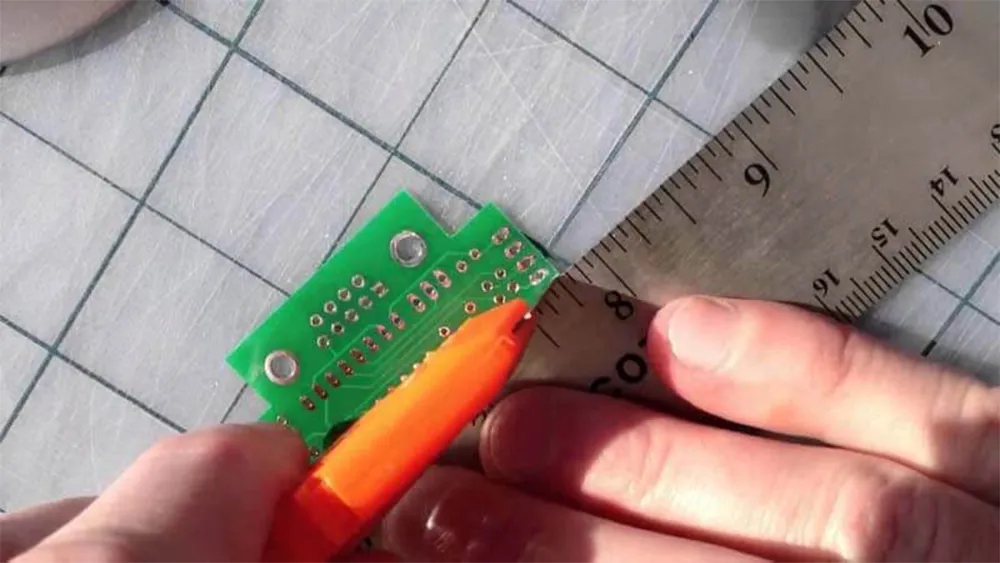

3.1.1 Cuțit utilitar / Cuțit de precizie

Cuțitele de precizie funcționează cel mai bine pentru plăcile subțiri, cu un singur strat, care necesită tăieturi drepte. Tehnica implică tăierea repetată a ambelor părți de-a lungul unei muchii drepte, apoi ruperea plăcii de-a lungul canelurii. Această metodă este ieftină și accesibilă, dar nepotrivită pentru profilele groase FR-4 sau curbate.

3.1.2 Foarfece pentru metal / Foarfece pentru sarcini grele

Foarfecele de mare putere manipulează eficient materialele FR-4 și materialele rigide similare. Acestea oferă tăieturi rapide și relativ curate pentru margini drepte. Cu toate acestea, foarfecele pot lăsa muchii ușor rugoase care necesită prelucrare ulterioară, iar aplicarea unei forțe excesive riscă să fisureze structura laminată.

3.1.3 Ronțăitoare / Bare de decapare manuale

Ronțăitoarele îndepărtează progresiv secțiuni mici de material, fiind ideale pentru forme neregulate sau plăci groase. Această acțiune de ronțăire se potrivește contururilor curbate pe care uneltele de tăiere dreaptă nu le pot realiza. Dezavantajul este o funcționare mai lentă și margini care necesită de obicei finisare.

3.1.4 Fierăstrău circular / Cuțit tip ghilotină

Fierăstraiele circulare și tăietoarele de ghilotină oferă stabilitate pentru plăcile mai mari și o separare mai rapidă a mai multor piese. Fixarea corectă previne mișcarea plăcii în timpul tăierii. Aceste unelte necesită sisteme de colectare a prafului și întreținerea regulată a lamelor pentru a asigura o calitate constantă a tăierii.

3.2 Metode automate de tăiere a PCB-urilor

Mediile industriale necesită o precizie, o repetabilitate și un randament mai mari decât metodele manuale. Sistemele automate de tăiere răspund acestor cerințe pentru diverse tipuri de plăci și volume de producție.

3.2.1 Scorare în V (V-Cut)

Zgârieturile în V creează caneluri superficiale în formă de V de-a lungul liniilor de separare intenționate în timpul Fabricarea PCBPlăcile se separă ulterior prin aplicarea unei forțe controlate de îndoire de-a lungul crestăturii. Această metodă este excelentă pentru depanelizarea în linie dreaptă de volum mare, dar nu poate permite separări curbate.

3.2.2 Frezare CNC

Frezele CNC urmează traiectorii programate pentru a tăia PCB-uri cu o precizie excepțională. Metoda gestionează contururi complexe, menține toleranțe strânse și produce muchii netede, potrivite pentru montarea în carcase. Selecția frezei și optimizarea vitezei de avans sunt esențiale pentru diferite materiale și grosimi.

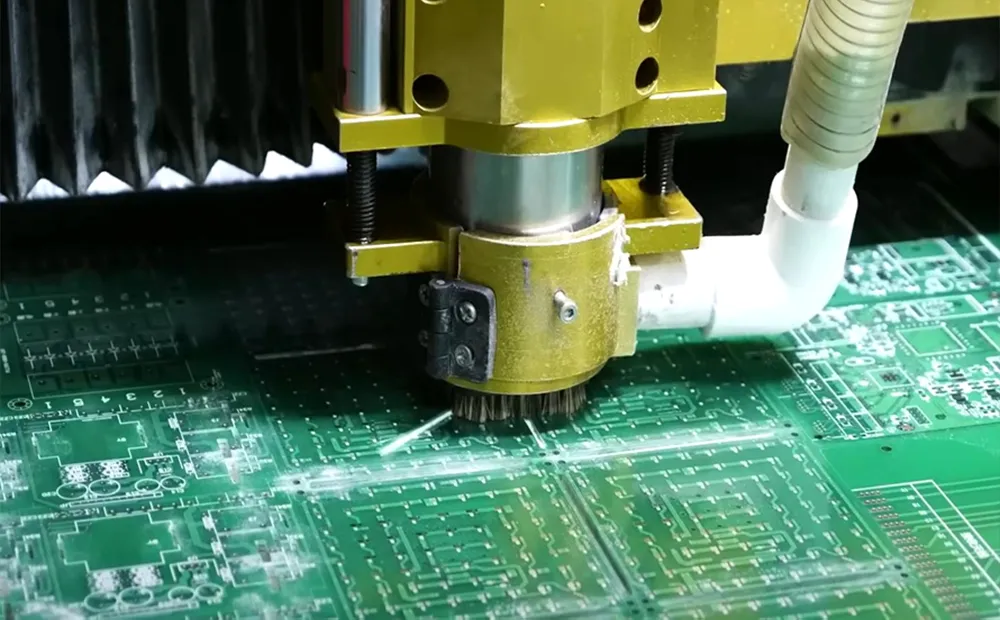

3.2.3 Ferăstrău pentru tăiere / depanelizare

Fierăstraiele de depanare folosesc lame circulare pentru tăieri rapide și drepte prin plăci groase sau de volum mare. Fierăstraiele dedicate pentru PCB-uri încorporează sisteme de extracție a prafului și de răcire. Selecția lamei trebuie să corespundă materialului substratului pentru a minimiza așchierea și generarea de căldură.

3.2.4 Tăiere cu laser

Tăierea cu laser oferă o separare fără contact, de înaltă precizie, ideală pentru circuite flexibile și aplicații cu pas fin. Procesul elimină stresul mecanic asupra componentelor din apropierea liniilor de tăiere. Costurile echipamentelor și considerațiile legate de compatibilitatea materialelor limitează adoptarea la aplicații specializate.

3.2.5 Tăiere cu jet de apă

Sistemele cu jet de apă utilizează jeturi abrazive de înaltă presiune pentru tăiere fără efecte termice. Acest proces de tăiere la rece este potrivit pentru ansambluri sensibile la căldură și plăci groase. Costurile mai mari ale echipamentelor și ale operațiunilor restricționează tăierea cu jet de apă la aplicații în care neutralitatea termică este primordială.

4. Ghid pas cu pas pentru tăierea PCB-urilor

4.1 Faza de pregătire

Curățați suprafața PCB-ului pentru a îndepărta contaminanții care ar putea interfera cu marcarea sau tăierea. Măsurați cu atenție și marcați liniile de tăiere folosind unelte adecvate - markere cu vârf fin pentru lucrul manual sau fișiere CAD pentru operațiuni CNC. Fixați placa ferm folosind cleme sau dispozitive de fixare cu vid pentru a preveni mișcarea în timpul tăierii.

4.2 Operația de tăiere

Executați tăierea conform metodei selectate. Pentru sculele manuale, mențineți o presiune constantă și o viteză constantă de-a lungul liniilor marcate. Pentru sistemele automate, verificați parametrii programului, inclusiv adâncimea de tăiere, viteza de avans și viteza sculei, înainte de a iniția operațiunea. Monitorizați procesul pentru orice abatere de la comportamentul așteptat.

4.3 Post-procesare

Îndepărtați bavurile și muchiile rugoase folosind șmirghel fin sau unelte de debavurare dedicate. Inspectați marginile tăiate pentru exfoliere, fisuri sau proeminențe ale fibrelor. Curățați toate resturile de tăiere de pe suprafața plăcii și din zona de lucru. Verificați precizia dimensională în funcție de specificații înainte de a trece la asamblare.

5. Siguranță și cele mai bune practici pentru tăierea PCB-urilor

Tăierea PCB-urilor generează praf de fibră de sticlă care prezintă pericole respiratorii. Purtați întotdeauna echipament individual de protecție adecvat, inclusiv ochelari de protecție, măști de praf rezistente la particule fine și mănuși de protecție. Mențineți o ventilație adecvată sau utilizați sisteme de extracție a prafului în zona de tăiere.

Efectuați tăieturi de probă pe materiale uzate atunci când utilizați unelte noi sau substraturi necunoscute. Ajustați parametrii de tăiere pentru a minimiza stresul mecanic pe plăcile cu componente populate. Mențineți uneltele ascuțite și întreținute corespunzător - lamele tocite cresc forța de tăiere, generarea de căldură și riscul de deteriorare a muchiilor.

6. Subiecte avansate

6.1 Proiectare pentru depanelizare

Încorporarea caracteristicilor de separare în timpul Design PCB pentru a simplifica operațiunile de tăiere. Liniile de tăiere în V, crestăturile și canelurile frezate reduc procesarea post-fabricare. Poziționați aceste elemente departe de componentele și urmele sensibile pentru a preveni deteriorarea în timpul separării.

6.2 Compararea performanței metodei de tăiere a PCB-urilor

7. Rezumat

Alegerea abordării corecte pentru tăierea PCB-urilor depinde de tipul de material, grosimea plăcii, calitatea necesară a muchiilor și volumul producției. Metodele manuale servesc eficient la prototipare și cantități mici, în timp ce tehnicile automatizate oferă consecvența și randamentul necesare mediilor de producție.

Pregătirea adecvată, selecția adecvată a sculelor și practicile riguroase de siguranță asigură rezultate de succes. Post-procesarea și inspecția completează fluxul de lucru, verificând dacă plăcile tăiate îndeplinesc specificațiile pentru operațiunile de asamblare ulterioare.
