IPC-A-610 Baskılı Devre Kartı Montaj Kabul Standardı

IPC-A-610başlıklı Elektronik Montajların Kabul EdilebilirliğiIPC-A-610J, tamamlanmış ve monte edilmiş bir devre kartının kabul edilebilir olup olmadığını değerlendirmek için en yaygın kullanılan standarttır. Lehim bağlantıları, bileşen yerleşimi, delik dolumu, kurşun çıkıntısı, temizlik ve işaretleme için üç performans sınıfına ayrılmış görsel kriterler sunar. Bir işlem standardından farklı olarak, bitmiş sonuca odaklanır ve mühendislere, operatörlere ve denetçilere iyi bir montajın nasıl görünmesi gerektiği konusunda ortak bir dil sağlar. Mevcut revizyon, 2024 yılında yayınlanan IPC-A-610J'dir.

IPC-A-610 Nedir?

IPC-A-610, monte edilmiş ürün için bir kabul standardıdır. Tek bir pratik soruyu yanıtlar: Bu bitmiş devre kartına bakıldığında, işçilik kabul edilebilir mi? Bunu, kabul edilebilir, uygunsuz ve kusurlu durumlar için net fotoğraflar ve yazılı kriterlerle yapar.

Süreç değil, sonuç önemlidir.

En önemli ayrım, IPC-A-610'un kartın nasıl yapıldığını değil, sonucunu değerlendirmesidir. Lehimleme işleminin nasıl gerçekleştirildiği farklı bir belgeyle düzenlenir. Bu nedenle ikisi birlikte kullanılır: biri üretim hattına nasıl yapılacağını, diğeri ise denetçiye sonucu nasıl değerlendireceğini söyler. IPC-A-610'u bir üretim talimatı olarak ele almak yaygın bir hatadır; bu bir denetim standardıdır.

Neden bu kadar yaygın kullanılıyor?

IPC-A-610, ortak ve resimli bir terminoloji sağladığı için, bir ülkedeki alıcı ile başka bir ülkedeki fabrikanın "iyi"nin ne anlama geldiği konusunda uzun tartışmalara gerek kalmadan anlaşmasını sağlar. Bu ortak standart, güvenilir üretim için temeldir. PCB MontajıVe bu, tek bir prototipten büyük ölçekli üretime kadar ölçeklenebilir.

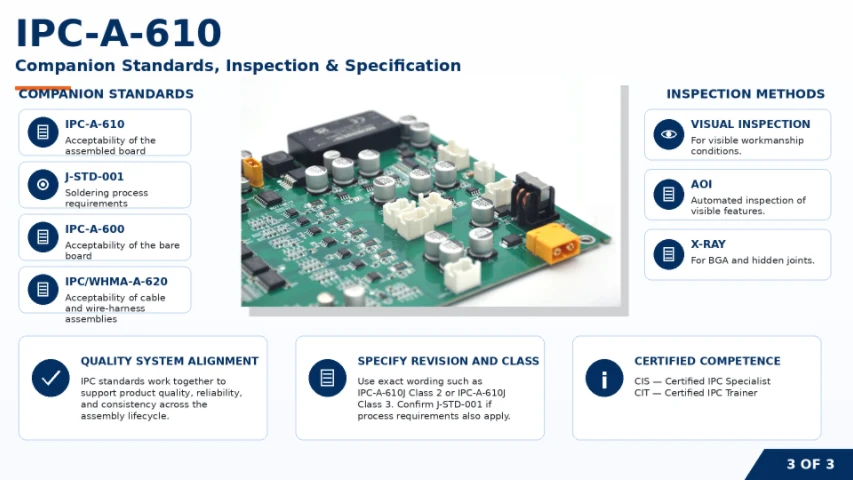

IPC-A-610 Yardımcı Standartları (J-STD-001 ve IPC-A-600)

IPC-A-610 bir belge ailesinin parçasıdır ve hangi belgenin ne işe yaradığını bilmek, yanlış belgeye atıfta bulunmayı önler.

Tam bir kalite spesifikasyonu genellikle bunlardan birkaçına atıfta bulunur; örneğin, çıplak devre kartı için IPC-A-600. PCB üretimiLehimleme işlemi için J-STD-001 ve nihai montaj için IPC-A-610 standartları mevcuttur. Her birinin farklı bir aşaması vardır, bu nedenle doğru aşama için doğru standardı kullanmak, gereksinimin anlamlı kalmasını sağlar.

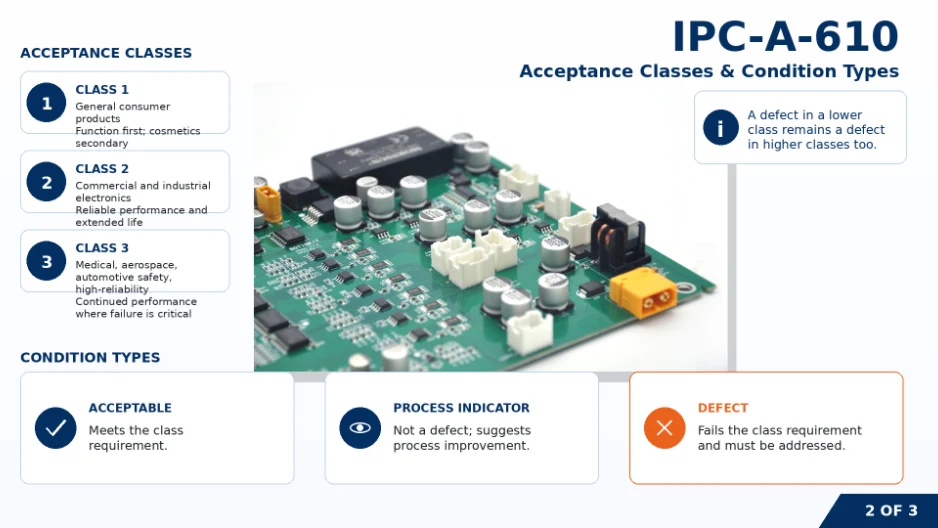

IPC-A-610 Kabul Sınıfları (1, 2 ve 3)

Diğer IPC standartlarında olduğu gibi, performans sınıfı, başarısızlığın sonuçlarına bağlı olarak kriterlerin ne kadar katı olduğunu belirler.

Aynı kademeli artış kuralı geçerlidir: daha düşük bir sınıftaki bir kusur, daha yüksek bir sınıfta da kusur olarak kalır. Uygulamaya göre sınıfı seçin. 3. Sınıfa göre üretilmiş bir tüketici cihazı para israfıdır, oysa 1. Sınıfa göre üretilmiş bir yaşam destek cihazı ciddi bir risktir. Çoğu ticari ürün 2. Sınıftır ve yüksek güvenilirlik gerektiren işler, genellikle sağlam yapılarla birlikte yapılır. metal çekirdekli düzenekler3. sınıfı kullanıyor.

Kabul Edilebilir, Proses Göstergesi ve Hata Koşulları

IPC-A-610, gözlemlenen her durumu, o durumla ilgili ne yapmanız gerektiğini belirten kategorilere ayırır.

• Kabul edilebilir. Bu durum, sınıf için gereken şartları karşılıyor; herhangi bir işlem yapılmasına gerek yok.
• Proses göstergesi. Bu durum, şekli, uyumu veya işlevi etkilemez, ancak sürecin iyileştirilebileceğini düşündürür. Bir kusur değildir ve yeniden işleme gerektirmez.
• Kusur. Bu durum, sınıfın gereksinimlerini karşılamamaktadır ve mutlaka ele alınmalıdır.

Standardın son revizyonlarında, bir gereklilikten ziyade bir ideali tanımlayan eski "Hedef" koşulu kaldırılmış ve geriye bu üç çalışma kategorisi kalmıştır. Bir süreç göstergesi ile bir kusur arasındaki farkı anlamak, iki zıt hatayı önler: aslında sağlam olan kartların yeniden işlenmesi ve aslında kusurlu olan kartların gönderilmesi. Sonucu belirleyen şey, belirtilen sınıfa göre değerlendirilen kategoridir.

IPC-A-610 Bir Montajda Neleri Kontrol Eder?

IPC-A-610, monte edilmiş bir devre kartında görülebilecek her şeyi kapsar.

Standart ayrıca lehimin yüzeyden ayrılması, aşırı lehim ve köprüleme gibi anormallikleri de ele almaktadır ve revizyonlar boyunca daha yeni yüzey montajlı bileşen tiplerini kapsayacak şekilde genişletilmiştir. Bununla birlikte, yeniden işleme veya onarıma izin vermez veya kesit değerlendirmesini içermez; bunlar diğer belgelere aittir. Kapsamı, montajın görünür kalitesini değerlendirmektir.

IPC-A-610 Lehim Bağlantısı Kabul Kriterleri

Lehim bağlantıları standardın özünü oluşturur ve birkaç ilke, gerekliliklerinin çoğunu kapsar.

Islatma ve fileto

Kabul edilebilir bir bağlantı, iyi bir ıslanma gösterir; lehim metalin üzerine akmış ve yapışmış, yüzeyde top şeklinde bir yapı yerine düzgün bir dolgu oluşturmuştur. Zayıf ıslanma, ıslanmama veya ıslanmama durumu, zayıf veya güvenilmez bir bağlantıyı gösterdiği için işaretlenir.

Delik doldurma işlemi, delik geçişi için

Kaplamalı delikli bağlantılar için standart, deliğin minimum dikey lehimle doldurulmasını şart koşar; kesin rakam sınıfa bağlıdır. Daha yüksek sınıflar daha tam dolum gerektirir çünkü kısmen doldurulmuş bir delik daha zayıf ve daha az güvenilir bir bağlantıdır. Kriterler, güvenilirliği üretimde gerçekçi olarak elde edilebileceklerle dengeler.

Gizli eklemler

Bazı modern bağlantılar gözle hiç değerlendirilemez; BGA bilyeleri ve alttan sonlandırılmış parçalar bileşenin altında bulunur. Bunlar için görsel incelemeye ek olarak X-ışını incelemesi de yapılır; bu yaklaşım, özellikle yoğun devre kartlarıyla ilişkili ince aralıklı ve bilye ızgaralı parçalar için üretim hattının kullandığı yaklaşımla aynıdır. yüksek hızlı üretim.

IPC-A-610 Sertifikasyonu: CIS ve CIT

IPC-A-610 aynı zamanda bir eğitim ve sertifikasyon programıdır ve bu da sektör genelinde bu kadar tutarlı olmasının nedenlerinden biridir.

• CIS (Sertifikalı IPC Uzmanı). Operatörler ve denetçiler, standardın kriterlerini uygulamak üzere eğitilmiş ve sertifikalandırılmıştır.
• CIT (Sertifikalı IPC Eğitmeni). Standart eğitimi verme ve uzmanları sertifikalandırma yetkisine sahip eğitmenler.

Bir tedarikçinin personeli mevcut revizyona göre sertifikalandırıldığında, alıcı "Sınıf 2 kabul edilebilir" ifadesinin, spesifikasyonda olduğu gibi üretim hattında da aynı anlama geldiğine güvenebilir. Bir ortağın hangi revizyona göre sertifikalandırıldığını sormak makul bir sorudur, çünkü kriterler revizyonlar arasında değişebilir. Standardın tutarlı bir şekilde uygulanması, prototiplerden nihai üretime kadar kalitenin istikrarlı kalmasını sağlar. yüksek hacimli montaj.

IPC-A-610'un Kapsamadığı Şeyler

Standardın sınırlarını bilmek, kapsamını bilmek kadar faydalıdır, çünkü yaygın yanlış anlamaların çoğu, standardın yapmadığı şeyleri yapmasını beklemekten kaynaklanır.

• Bu, yeniden işleme veya onarım yetkisi vermez. Bir kusurun yeniden işlenip işlenmeyeceği veya onarılıp onarılmayacağı, tedarikçi ve müşteri arasında ayrı bir karardır.
• Kesitsel değerlendirme içermez. Mikrokesit, IPC-A-610 tarafından değil, test yöntemleri ve çıplak devre kartı standartları tarafından kapsanmaktadır.
• Bu bir tasarım standardı değildir. Tasarım kuralları IPC-2221 gibi belgelerde yer alır.
• Bu, lehimleme işleminde standart bir yöntem değildir. Montajın nasıl yapılacağı J-STD-001 standardına tabidir.
• Elektrik testinin yerini tutmaz. Bir devre kartı görsel olarak kabul edilebilir olabilir ancak yine de devre içi veya fonksiyonel testlere ihtiyaç duyabilir.

Bu açıdan bakıldığında, IPC-A-610 daha büyük bir kalite sisteminin bir parçasıdır: görünür işçiliği değerlendirirken, diğer belgeler ve testler süreci, ham devre kartını, tasarımı ve elektriksel işlevi kapsar. Yetenekli bir ortak, devre kartı montajı ve ham devre kartı imalatı sırasında doğru yardımcılarla birlikte bunu uygular.

Siparişte IPC-A-610 Nasıl Belirtilir?

Beklediğiniz sonucu elde etmek için standardı tam olarak uygulayın.

• Dersin revizyonunu ve sınıfını belirtin. Örneğin, "IPC-A-610J Sınıf 3" şeklinde yazın, çünkü kabul kriterleri revizyonlar arasında farklılık gösterir.
• Lehimleme standardını onaylayın. Eğer bu süreç sizin için önemliyse, aynı sınıfa ait J-STD-001 referansını da ekleyin.
• Denetim yöntemleri konusunda anlaşmaya varın. AOI ve X-ışını yöntemlerinin özellikle BGA ve ince aralıklı parçalar için nerede uygulanacağına karar verin.
• Dokümantasyonu tanımlayın. İnceleme kayıtlarına, fotoğraflara veya raporlara ihtiyacınız olup olmadığını belirtin.
• Çatışmaları erken aşamada çözün. Yapım öncesi tasarım incelemesi, sınıfınıza uygun olarak denetlenmesi veya monte edilmesi zor olacak özellikleri tespit etmenizi sağlar.

Bu ilk değerlendirme, bir üretim için tasarım kontrolü Bu, sipariş onaylanmadan önce montajın gerçekten de belirttiğiniz sınıfa göre üretilip denetlenebileceğini doğrulamayı sağlar. Hangi sınıfın uygun olduğundan emin değilseniz, bu görüşme karar vermek için doğru yerdir.

IPC Sınıfı Montaj Teklifi Alın

IPC-A-610, endüstriye sınıf ve koşula göre değerlendirilen kabul edilebilir bir montajın ortak, resimli bir tanımını sunar. Revizyon ve sınıfı belirtin, doğru eşlik eden standartlarla eşleştirin ve ortağınızın bunu uygulamak için sertifikalı olduğunu doğrulayın. Daha fazla bilgi edinebilirsiniz. Highleap Electronics hakkında ve montaj işlemlerini IPC kriterlerine göre nasıl gerçekleştirdiğimiz ve denetlediğimiz.

Sıkça Sorulan Sorular

IPC-A-610 ne için kullanılır?

Bu, lehim bağlantıları, bileşen yerleşimi, delik doldurma, kurşun çıkıntısı, temizlik ve işaretleme gibi unsurları kapsayan, tamamlanmış ve monte edilmiş bir devre kartının kabul edilebilirliğini değerlendirmek için kullanılan standarttır. Denetçilere ve üreticilere, üç performans sınıfında kabul edilebilir işçiliğin ortak, resimli bir tanımını sunar.

IPC-A-610'un güncel revizyonu nedir?

2024 yılında yayınlanan IPC-A-610J günceldir; 2020 tarihli H revizyonunun yerini almıştır. I revizyonu yoktur, harf bir numara ile karışıklığı önlemek için atlanmıştır. Kriterler revizyonlar arasında değişebileceğinden, siparişinizde istediğiniz revizyonu belirtin.

IPC-A-610 ile J-STD-001 arasındaki fark nedir?

IPC-A-610, nihai montajı (sonucu) değerlendirirken, J-STD-001 lehimleme işlemi gereksinimlerini (nasıl yapılacağını) belirtir. Bunlar birbirini tamamlayan standartlardır, bu nedenle kapsamlı bir şartname, aynı sınıfa, biri işlem için diğeri sonucun kabulü için olmak üzere ikisine de atıfta bulunabilir.

"Kabul Edilebilir", "Süreç Göstergesi" ve "Hata" ne anlama gelir?

Kabul edilebilir, sınıf gereksinimlerini karşılar. Bir süreç göstergesi, şekli, uyumu veya işlevi etkilemez, ancak sürecin iyileştirilebileceğini gösterir ve bir kusur değildir. Bir kusur, gereksinimleri karşılamaz ve ele alınmalıdır. Son revizyonlarda eski Hedef koşulu kaldırılmıştır.

1., 2. ve 3. sınıflar arasında nasıl seçim yapabilirim?

Başarısızlığın sonuçlarına göre seçim yapın. Sınıf 1 genel tüketici ürünleri için, Sınıf 2 çoğu ticari ve endüstriyel elektronik ürün için, Sınıf 3 ise tıbbi ve havacılık gibi yüksek güvenilirlik gerektiren ürünler için uygundur. Aşırı özellik belirlemek maliyeti artırır; yetersiz özellik belirlemek ise riski artırır. Ticari işlerin çoğu Sınıf 2'dir.

IPC-A-610, BGA gibi gizli bağlantıları kapsıyor mu?

Bu, bilyalı ızgara ve alttan sonlandırılmış parçalar da dahil olmak üzere montajlar için kriterler belirler, ancak bu bağlantılar bileşenin altında bulunur ve gözle değerlendirilemez. Bu nedenle, tıpkı ince aralıklı ve BGA cihazları için bir üretim hattında olduğu gibi, görsel incelemeye ek olarak X-ışını da kullanılır.

Çizimimde IPC-A-610 standardına nasıl atıfta bulunmalıyım?

Belgeyi, revizyonu ve sınıfı birlikte belirtin, örneğin “IPC-A-610J Sınıf 2”, işlem önemliyse J-STD-001'e atıfta bulunun, AOI ve X-ray'in nerede geçerli olduğu konusunda anlaşın ve ihtiyacınız olan dokümantasyonu tanımlayın. Tedarikçinizin personelinin istediğiniz revizyona göre sertifikalı olduğunu doğrulayın.

IPC-A-610 standardını geçen bir devre kartı, elektriksel olarak çalıştığı anlamına mı gelir?

Hayır. IPC-A-610, elektriksel işlevi değil, görünür işçiliği, lehim bağlantılarını, yerleşimi ve temizliği değerlendirir. Bir devre kartı görsel olarak kabul edilebilir olsa bile, devre içi veya fonksiyonel testte başarısız olabilir. IPC-A-610'a uygunluk ve elektriksel test birbirini tamamlayıcıdır ve yüksek güvenilirlik gerektiren tasarımlarda her ikisi de kullanılır.
