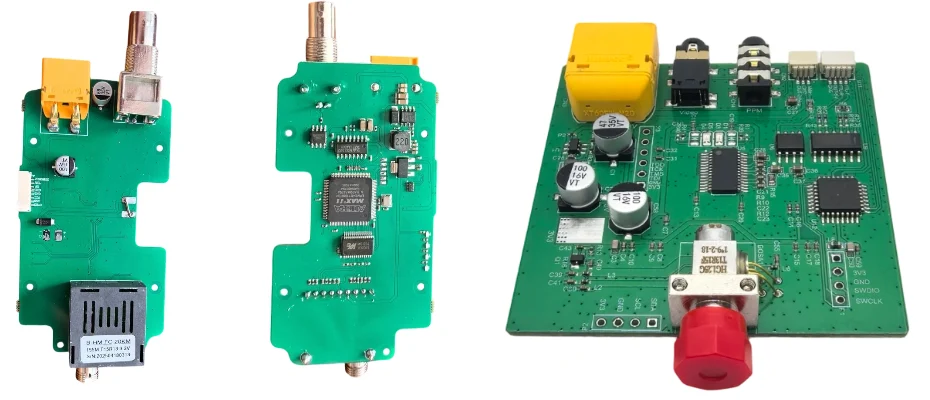

PCB pentru cutie de distribuție a fibrei pentru sisteme de fibră optică UAV

Într-un sistem UAV ghidat prin fibră optică sau asistat prin cablu, cutia de distribuire este locul unde începe fiabilitatea implementării. Înainte ca fibra să ajungă la aeronavă, aceasta trebuie să părăsească spațiul de depozitare curat, să mențină continuitatea optică, să supraviețuiască manipulării și să raporteze starea sa către restul sistemului. Electronica din interiorul acelei cutii determină dacă implementarea rămâne controlată, dacă defecțiunile pot fi detectate din timp și dacă hardware-ul de la sol funcționează previzibil în condiții reale de teren.

Aici devine importantă placa PCB pentru cutia de distribuție a fibrei. În loc să acționeze ca o simplă placă de monitorizare, aceasta servește adesea ca strat de control pentru detectarea plății, urmărirea mediului, supravegherea continuității optice, gestionarea frânelor sau a rezistenței și comunicarea sistemului. Pentru acest tip de hardware, proiectarea PCB-urilor, fabricarea PCB-urilor și asamblarea PCB-urilor contează. Highleap Electronics susține aceste programe ca fabrică de producție și asamblare PCB-uri, ajutând clienții să construiască electronice pentru cutii de distribuție care sunt mai ușor de prototipat, asamblat, testat și repetat în producție.

Rolul PCB-ului cutiei de distribuție a fibrei în sistemele UAV

O placă de circuit imprimat (PCB) a unei cutii de distribuție se află pe partea de masă sau de lansare a căii de implementare a fibrei și gestionează componentele electronice asociate cu eliberarea controlată, monitorizarea și feedback-ul sistemului. În unele sisteme, este o simplă placă de monitorizare. În altele, devine o placă de circuit imprimat (PCB) de control mai capabilă, care supraveghează frânarea, starea de deblocare, condițiile de mediu și comunicarea cu alte module legate de tether.

Rolul exact depinde de arhitectura dronei. Cutiile de distribuire pasive se concentrează de obicei pe conștientizarea stării și raportarea defecțiunilor. Cutiile de distribuire active pot adăuga frânare, reglarea rezistenței la înaintare, controlul motorului sau feedback de tensiune pentru a modela modul în care fibra părăsește incinta. În ambele cazuri, placa face parte din sistemul de implementare, nu doar un nod senzor periferic.

Responsabilitățile tipice ale sistemului includ:

• Monitorizarea continuității fibrei în timpul plății și al standby-ului
• Urmărirea comportamentului de plată cum ar fi viteza de ieșire, estimarea fibrei rămase sau starea liniei
• Starea casetei de raportare către consola operatorului, controlerul de la sol sau subsistemul de gestionare a cablurilor
• Gestionarea mecanismelor de frânare sau de eliberare în modele active
• Sprijinirea monitorizării mediului și a depozitării unde contează durata lungă de valabilitate

Deoarece cutia de distribuire funcționează adesea ca parte a unei arhitecturi de legătură mai ample, componentele sale electronice se pot conecta în mod natural cu panouri de control ale canistrelor de la sol sau cu aval electronică pentru bobină de derulare a fibrei în funcție de modul în care este împărțită calea de implementare în sistem.

Funcții de detectare, control și monitorizare optică

Cea mai practică modalitate de a înțelege o cutie de distribuție a fibrei pe bază de circuit imprimat (PCB) este să analizăm ce măsoară și ce controlează. În modelele pasive, placa se concentrează de obicei pe vizibilitatea stării de funcționare. În modelele active, închide bucla în jurul comportamentului de plată. În orice caz, calitatea electronicii determină cât de bine poate sistemul detecta implementarea anormală înainte ca o defecțiune a liniei să devină un eșec al misiunii.

Funcțiile comune de detectare și monitorizare includ:

• Monitorizarea continuității optice pentru a detecta ruperea fibrei, atenuarea majoră sau pierderea semnalului
• Feedback privind viteza de plată din măsurători bazate pe encoder sau senzori
• Estimarea fibrelor rămase prin modele de epuizare, detectare a greutății sau logică de tip spool-state
• Observarea tensiunii sau a rezistenței la înaintare în sistemele care reglează comportamentul liniei
• Înregistrarea temperaturii și umidității pentru conștientizarea condițiilor de depozitare
• Semnalizarea defecțiunilor pentru blocaj, rupere, plată anormală sau întrerupere a desfășurării

În variantele active, placa de circuit imprimat (PCB) poate controla, de asemenea, o frână, un element magnetic de frânare, un actuator mic sau o etapă rezistivă a motorului. Aceasta introduce un nivel mai ridicat de complexitate a plăcii, deoarece detectarea și acționarea trebuie să coexiste pe o singură configurație, fără a permite activității etapei de putere să perturbe canalele de monitorizare de nivel scăzut. Această cerință de domeniu mixt este unul dintre motivele pentru care aceste plăci beneficiază adesea de practici de proiectare similare cu... Proiectare PCB anti-interferențe pentru electronică dronă, în special atunci când circuitele analogice de detectare, comunicare și acționare partajează spațiu limitat.

Pentru sistemele de distribuire utilizate în platforme optice UAV mai largi, stratul de detectare poate interacționa și cu electronică de legătură cu fibră optică în sistemele UAV astfel încât starea plății, starea comunicării și sănătatea legăturii să rămână coordonate, nu izolate.

Priorități de proiectare PCB pentru electronica cutiei de distribuție

Comparativ cu o placă de control generică de viteză redusă, un PCB pentru o cutie de distribuție a fibrei optice are de obicei priorități de design fizic și electric mai exigente. Poate părea simplu la nivel schematic, dar placa trebuie totuși să facă față conectorilor rezistenți, intrărilor mixte de senzori, actuatoarelor zgomotoase, cerințelor de depozitare îndelungate și interfețelor orientate spre teren. Acest lucru face ca disciplina de proiectare a PCB-urilor să fie o parte majoră a fiabilității produsului.

Prioritățile importante de proiectare la nivel de PCB includ adesea:

• Separarea domeniului de putere între circuitele de detectare, logica MCU, interfețele de comunicație și orice driver de frână sau actuator
• Design stabil al regulatorului pentru alimentare cu senzori cu zgomot redus și funcționare robustă pe teren
• Strategia conectorilor pentru blocarea conectorilor de câmp, a conectorilor de service și a căilor I/O etanșate
• Împământare și control EMC pentru a preveni ca zgomotul de comutare al actuatorului să corupă semnalele de monitorizare
• Armare mecanică pentru plăci expuse la forța cablurilor, solicitărilor carcasei sau vibrațiilor de transport
• Planificarea accesului la teste pentru validarea producției, verificări în depozit și întreținere pe teren

Structura plăcii contează și ea. Multe produse de tip cutie de distribuire pot fi construite pe FR-4 standard cu 4 straturi, dar nu toate ar trebui să fie așa. Dacă designul combină o gestionare mai puternică a puterii, acționare cu zgomot ridicat, monitorizare optică și interfețe robuste, alegerea stivuirii și strategia de conectare a cuprului devin parte a deciziei inginerești, mai degrabă decât o setare implicită de fabricație.

Pentru programele care implică și plăci de control personalizate pentru UAV, plăci de sarcină utilă sau electronice legate de tether, această activitate se desfășoară adesea alături de proiecte mai ample. dezvoltare PCB personalizată pentru drone mai degrabă decât ca un proiect de placă de accesorii independent.

Fiabilitate pentru depozitare, transport și prima implementare

Una dintre cele mai trecute cu vederea provocări în domeniul hardware-ului de distribuire a fibrei este faptul că placa poate petrece mult mai mult timp în depozitare sau transport decât în ​​funcționare activă. Aceasta schimbă problema fiabilității. În loc să se optimizeze doar pentru comportamentul în timpul funcționării, designul trebuie să reziste și expunerii la mediu, duratei de valabilitate, manipulării și disponibilității la prima utilizare după perioade lungi de inactivitate.

Din acest motiv, un PCB pentru o cutie de distribuție bine proiectată include adesea măsuri precum:

• Acoperire conformă sau protecție selectivă împotriva umidității, prafului și contaminării
• Preferință pentru componente stabile la depozitare unde se așteaptă intervale lungi de depozitare
• Moduri de autotestare sau verificare a stării de funcționare care poate verifica disponibilitatea plăcii înainte de implementare
• Exploatarea mediului înconjurător pentru temperatură, umiditate și istoricul depozitării
• Compatibilitatea conectorului și a carcasei pentru manipulare repetată și șocuri de transport

Fiabilitatea nu se rezumă doar la alegerea componentelor. Depinde și de relația dintre mecanica carcasei, montarea PCB-ului, încărcarea conectorului și comportamentul la defecțiuni în timpul primei plăci. O placă care trece testul pe bancul de încercare poate totuși să eșueze în implementare dacă traseul mecanic către PCB nu este bine gestionat. Acesta este motivul pentru care hardware-ul de distribuire pregătit pentru depozitare și pentru utilizare pe teren trebuie proiectat ca un ansamblu complet, nu doar ca o schemă.

În medii mai dure, comportamentul EMI și rezistența la contaminare pot conta în același timp. Acesta este unul dintre motivele pentru care hardware-ul robust pentru implementare se suprapune uneori cu practicile de fabricație utilizate în... Electronică de dronă rezistentă la EMI, în special acolo unde sunt implicate densitatea carcasei și circuite cu domenii mixte.

Fabricarea și asamblarea PCB-urilor pentru hardware de distribuție a fibrei

Din perspectiva producției, PCB-urile pentru cutiile de distribuție a fibrei optice sunt mai specializate decât par la prima vedere. Acestea combină adesea logică de consum redus, interfețe pentru senzori, intrări/ieșiri robuste pe teren, etape opționale de acționare a motorului sau frânei și diagnosticare legată de implementare într-un singur ansamblu. Aceasta înseamnă că atât calitatea plăcii goale, cât și execuția asamblării afectează direct performanța produsului.

Din punct de vedere al fabricației, placa poate necesita:

• Construcție PCB multistrat pentru o rutare mai curată și o separare a domeniilor
• Strategia controlată a cuprului unde coexistă secțiuni de putere și secțiuni de detectare
• Caracteristici frezate sau caneluri pentru izolare, montare sau amplasare conector
• Precizie mecanică pentru alinierea cu carcase, ghidaje și conectori robusti
• Selectarea materialelor în funcție de condițiile de mediu și de utilizare mai degrabă decât costul singur

Din punct de vedere al asamblării, considerațiile importante includ integrarea SMT și a găurilor traversante, ancorarea conectorilor, secvența de acoperire, fluxul de calibrare și acoperirea testelor funcționale. Atunci când produsul include atât monitorizare, cât și acționare, strategia de inspecție devine deosebit de importantă, deoarece erorile de asamblare pot să nu apară până când sistemul nu este supus unei sarcini de descărcare.

Pentru proiectele care necesită aprovizionare, fabricarea plăcilor, asamblarea și planificarea producției într-un singur flux, Highleap oferă, de asemenea, suport ansamblu PCB la cheieÎn calitate de producător cu producție internă Capacitate de asamblare PCB și mai largă asistență pentru servicii de fabricație electronicăHighleap Electronics vă poate ajuta să transformați proiectele de PCB pentru cutii de distribuție a fibrei optice din mostre inginerești în hardware de producție repetabil.

Obțineți un cotatia

FAQ

Ce este o cutie de distribuție a fibrelor cu circuite imprimate (PCB)?
Este placa de control și monitorizare utilizată în interiorul unei cutii de distribuire a fibrei, a unei unități de implementare sau a unui sistem aferent de manipulare a fibrei la sol pentru aplicațiile UAV.

Este un PCB al unei cutii de distribuție întotdeauna pasiv?
Nu. Unele modele sunt doar cu monitorizare, în timp ce altele includ frânare activă, reglare a rezistenței la înaintare sau acționare legată de desfășurare.

De ce contează designul PCB pentru o cutie de distribuție?
Deoarece fiabilitatea senzorilor, durabilitatea conectorilor, comportamentul la alimentare, controlul EMI și disponibilitatea pentru prima utilizare depind toate de modul în care placa este proiectată, fabricată și asamblată.

Poate fi construit acest tip de placă pe FR-4 standard?
Da, în multe cazuri. Însă stackup-ul corect, strategia de conectare a cuprului și structura plăcii depind în continuare de nivelul de putere, densitatea interfeței și cerințele de mediu ale produsului.

Poate Highleap Electronics să ofere suport atât pentru prototipuri, cât și pentru producție pentru acest tip de PCB?
Da. Highleap oferă servicii de fabricare a PCB-urilor, asamblare PCB-urilor, asamblare la cheie și fluxuri de lucru EMS mai ample pentru proiecte electronice personalizate legate de UAV-uri și fibre optice.
