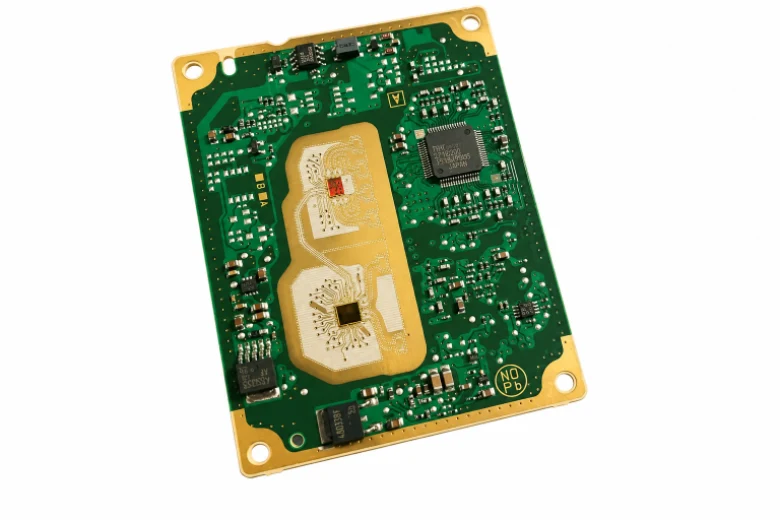

Sistemele radar auto funcționează la 77 GHz și 79 GHz, frecvențe extrem de înalte, unde materialele convenționale FR4 pentru PCB nu reușesc să îndeplinească cerințele de performanță. Radarul auto de înaltă frecvență necesită un control precis al impedanței, pierderi de inserție ultra-scăzute, distorsiuni minime ale semnalului și fiabilitate mecanică robustă pentru a rezista la temperaturi în compartimentul motorului de la -40°C la +125°C. Acest ghid acoperă principiile de proiectare rogers-pcb-automotive-radar, inclusiv selecția materialelor, amplasarea antenei, configurația stackup-ului hibrid, precizia de fabricație și procesele de validare a calității. Este destinat inginerilor, proiectanților de PCB și dezvoltatorilor de radare auto care caută fiabilitate. PCB de înaltă frecvență soluții.

Cuprins

1. De ce radarul auto de 77 GHz necesită material PCB Rogers
2. Cele mai bune materiale Rogers pentru PCB-uri radar de 77 GHz
3. Dispunerea antenei patch de 77 GHz pe PCB-uri Rogers
4. Stackup hibrid Rogers FR4 pentru module radar
5. Calificarea PCB-urilor și testarea termică a radarelor auto
6. Fabricarea PCB-urilor pentru radare auto la Highleap

De ce radarul auto de 77 GHz necesită material PCB Rogers

Automotive radar Rogers PCB manufacturing is dominated by tolerance control because the RF geometry is part of the sensor performance. The review should connect the selected construction to the actual radar frequency, board thickness, antenna or feed geometry and production tolerance. Automotive radar systems, including long-range radar (LRR), short-range corner radar (SRR), and 360° surround radar, operate in the 76–81 GHz frequency range worldwide. At these frequencies, the guided wavelength on the PCB is reduced significantly due to the substrate’s dielectric constant, making PCB material properties critical for maintaining RF performance, angular accuracy, and reliable detection ranges.

Cerințele tehnice cheie pentru PCB-urile radarului de 77 GHz includ:

• Pierdere dielectrică (Df)Materialele cu Df ridicat cauzează pierderi de inserție semnificative. FR4 (Df ≈ 0.02 la 77 GHz) are ca rezultat o pierdere de peste 1.5 dB/cm, limitând sever raza de detecție. Rogers RO3003, cu Df = 0.0013 la 10 GHz, atinge o pierdere de inserție sub 0.3 dB/cm, extinzând substanțial raza de acțiune a radarului.
• Stabilitatea DkConstanta dielectrică precisă (Dk) este esențială pentru direcționarea fasciculului și precizia sistemului de antene. RO3003 menține Dk = 3.00 ± 0.04 în funcție de variațiile de temperatură din automobile, prevenind defazajul și erorile de orientare a fasciculului.
• Fiabilitate termică și mecanicăPCB-urile auto trebuie să reziste la cicluri termice repetate, vibrații și șocuri mecanice. Materialele Rogers pe bază de PTFE au un coeficient de declanșare termică (CTE) scăzut pe axa Z (~24 ppm/°C pentru RO3003) și o absorbție minimă de umiditate (<0.04%), reducând deformarea, fisurarea prin fisurare și deviația impedanței.
• Compatibilitate materialăModulele radar avansate combină straturile Rogers și FR4 în stive hibride. Proiectanții trebuie să se asigure că dilatarea termică, aderența și proprietățile dielectrice sunt compatibile în toate straturile pentru a evita defecțiunile în timpul laminării și funcționării.
• Precizia impedanțeiUn control precis al impedanței este necesar pentru traseele RF și liniile de transmisie microstrip pentru a menține pierderi de inserție reduse și integritatea semnalului. Chiar și mici abateri ale grosimii dielectricului sau Dk pot degrada performanța radarului.

Utilizarea materialelor PCB nepotrivite la 77 GHz poate duce la o degradare catastrofală a performanței, inclusiv o rază de detecție redusă, o direcționare inexactă a fasciculului și o fiabilitate termică slabă. Selectarea laminatelor Rogers asigură o funcționare fiabilă și de înaltă performanță a radarului în medii auto dure.

Cele mai bune materiale Rogers pentru PCB-uri radar de 77 GHz

Several Rogers material families are commonly evaluated for automotive radar; the preferred grade depends on frequency, loss budget, geometry, thermal range, and qualification evidence. Each is selected based on a balance of RF performance, manufacturing process compatibility, thermal stability, and cost-effectiveness.

RO3003 provides the lowest loss and tightest Dk tolerance, well suited to high-precision long-range radar applications. It requires specialized PTFE processing including plasma treatment, careful drilling, and lamination control. RO4835 echilibrează costul și performanța, folosind o compoziție hidrocarbură/ceramică care se procesează precum FR4, potrivită pentru radarele auto de rază medie de acțiune. RO4003C is the lowest-cost option, well suited to short-range radar and less critical applications, providing adequate insertion loss and FR4-compatible processing. Highleap focuses the DFM review on reference-plane spacing, controlled impedance, via transitions, surface finish and dimensional consistency. For qualification builds, first-article inspection and RF verification should be defined before the production lot so the acceptance criteria are known. Exact material property values should be checked against the current supplier documentation for the specified grade and construction.

Aceste materiale permit proiectanților să optimizeze performanța radarului, menținând în același timp fabricabilitatea și respectând standardele de fiabilitate din industria auto. Specificațiile de referință sunt disponibile pentru RO3003, RO4835 și RO4003C prin intermediul Fișe tehnice ale materialelor Rogers.

Dispunerea antenei patch de 77 GHz pe PCB-uri Rogers

PCB-ul în sine funcționează ca antenă. O amplasare precisă a patch-ului este esențială pentru a menține performanța RF la 77 GHz.

• Matrici de patch-uri microstrip: Pete dreptunghiulare de cupru gravate pe stratul superior Rogers, alimentate de o rețea de alimentare corporativă. Dimensiunea petei ~1.0 × 1.2 mm, spațiere ~1.1 mm (jumătate de undă ghidată). Precizia de gravare ±25 µm este necesară pentru simetria modelului.
• Rețele liniare alimentate în serie: Elemente conectate în serie de-a lungul unei singure linii de alimentare; rutare mai simplă, dar sensibilă la variațiile Dk de-a lungul rețelei, afectând direcționarea fasciculului.
• Selecția foliei de cupru: Cuprul laminat, recopt (RA) sau cu profil foarte redus (VLP) (Ra ≤ 0.5 µm) minimizează pierderile de inserție cauzate de efectul pelicular.
• Masca de sudura: Evitați masca de lipire pe zonele antenei pentru a preveni dezacordarea; doar zonele componentelor de montare sunt mascate.

Atenția acordată rugozității cuprului, uniformității dielectricului și zonelor antenei fără mască asigură performanțe RF constante, pierderi de inserție reduse și direcționare precisă a fasciculului pentru sistemele radar auto.

Domeniul de aplicare al materialului: Highleap Electronics produce și asamblează PCB-ul finit. Calitatea Rogers menționată pe această pagină identifică laminatul specificat; Highleap nu produce și nu comercializează laminate Rogers.

Stackup hibrid Rogers FR4 pentru module radar

Modulele radar auto moderne integrează partea frontală RF (antenă, circuit integrat transceiver) și procesoare digitale (MCU, interfață CAN/Ethernet) pe un singur PCB. Stackup-urile hibride combină Rogers pentru straturile RF și FR4 pentru straturile digitale/de putere, echilibrând performanța și costul.

Stratul 1 transportă urme RF și rețele de antene; Stratul 2 oferă un plan de masă continuu; Stratul 3 se ocupă de rutarea semnalului digital și de distribuția energiei; Stratul 4 găzduiește procesoare și regulatoare de putere. Sistemele hibride multistrat (6-8 straturi) permit rutare digitală suplimentară și funcționalitate radar multibandă, menținând în același timp stabilitatea termică și mecanică.

Calificarea PCB-urilor și testarea termică a radarelor auto

PCB-urile radarelor auto trebuie să reziste la condiții extreme. Testele cheie includ:

• Cicluri termice (AEC-Q100 Gradul 1): −40°C până la +125°C, ≥1000 cicluri, abatere de impedanță <±5%.
• Rezistenta la umiditate: the customer-defined humidity qualification profile for 1,000 hours. Rogers PTFE materials <0.04% moisture absorption; hybrid boards require pre-baking and conformal coating.
• Vibrații și șoc: Conformitate cu ISO 16750-3; umplere inferioară și fixare în colț pentru circuite integrate grele; caracteristici de montare cu spațiu liber adecvat.
• Documentația PPAP: Proces de aprobare a pieselor de producție cu certificări de materiale, studii de capabilitate, rapoarte dimensionale și înregistrări de inspecție.

Fabricarea PCB-urilor pentru radare auto la Highleap

• Calificarea materialului: Miezuri RO3003, RO4835, RO4003C; Folii de cupru VLP/RA. Trasabilitate de la lot până la numărul de serie al plăcii finite.
• Precizia fabricației: Gravare ±25 µm, dielectric ±0.5 mil, impedanță ±3%, verificare TDR, desmearing cu plasmă și activare PTFE pentru RO3003.
• Sistemul calității: ISO 9001, IATF 16949, monitorizare SPC, documentație pregătită pentru PPAP, NPI aliniat la APQP.
• Testarea: Verificarea listei de conexiuni electrice, impedanța TDR, analiza microsecțiilor, cicluri termice, parametrii S VNA, validarea pierderilor de inserție ale antenei.

Solicitați o ofertă pentru PCB-ul radarului auto including radar type, material, layer count, board dimensions, and annual volume. For an RFQ, include the radar band, stackup, board drawing, copper, impedance limits, quantity and required reliability testing. This turns the quote into a qualification-ready manufacturing plan instead of a material-only estimate.
