Costo de PCB de alta frecuencia: Factores clave y estrategias de optimización

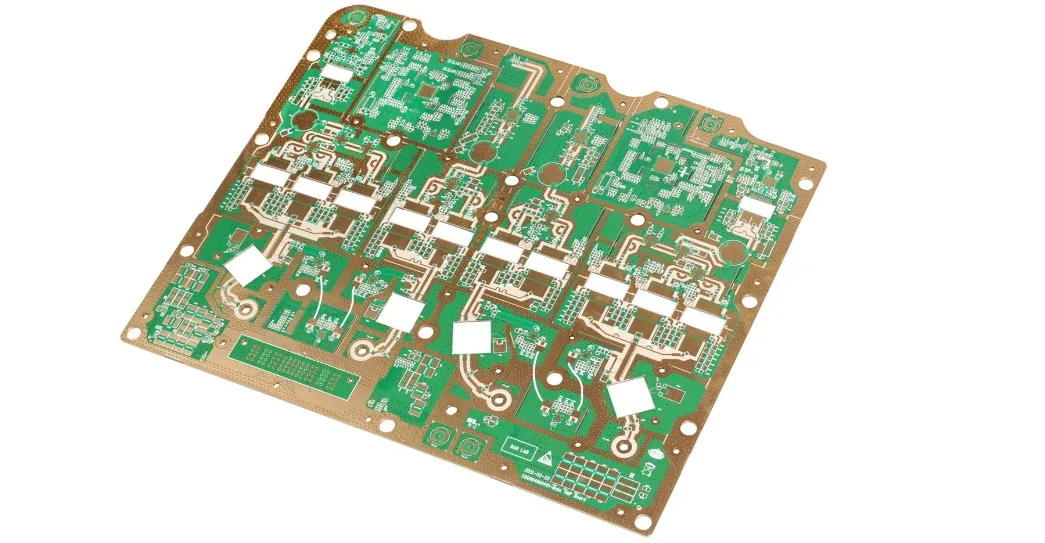

Introducción

Las aplicaciones de placas de circuito impreso de alta frecuencia se han expandido rápidamente en la infraestructura 5G, los sistemas de comunicación por radiofrecuencia y las tecnologías de radar para automóviles. Estas placas de circuito especializadas tienen precios significativamente más altos que las placas FR4 tradicionales debido a sus exigentes requisitos de materiales, estrictas tolerancias de fabricación y especificaciones precisas de control de impedancia.

El costo de las PCB de alta frecuencia depende de múltiples factores interrelacionados, como la selección de materiales, la precisión de fabricación y la complejidad del diseño. Comprender estos factores de costo permite a los ingenieros y equipos de compras tomar decisiones informadas que equilibren los requisitos de rendimiento con las limitaciones presupuestarias.

Este artículo examina los principales factores que influyen en el costo de la PCB de alta frecuencia y presenta estrategias de optimización prácticas para reducir los gastos sin comprometer la integridad o confiabilidad de la señal en aplicaciones de RF críticas.

Factores clave que influyen en los costos de fabricación de PCB de alta frecuencia

1. Selección de materiales

Los materiales de alta frecuencia, como el PTFE, los laminados Rogers, los sustratos Taconic y los sistemas Megtron, cuestan considerablemente más que el FR4 convencional debido a sus propiedades dieléctricas especializadas y a la complejidad de su fabricación. El coste de los materiales para PCB de alta frecuencia aumenta con las tolerancias más estrictas en la estabilidad de la constante dieléctrica (Dk) y el factor de disipación (Df) en diferentes rangos de temperatura y frecuencia.

La selección de láminas de cobre entre los tipos recocido laminado (RA) y electrodepositado (ED), junto con las especificaciones de rugosidad superficial y los requisitos de compatibilidad con preimpregnados, influye aún más en la diferencia de precio entre PTFE y FR4. Las decisiones de Rogers sobre la selección de materiales para PCB deben equilibrar las necesidades de rendimiento eléctrico con las limitaciones presupuestarias, ya que los materiales de alta calidad pueden representar entre el cuarenta y el sesenta por ciento del costo total de la placa. Al comparar cotizaciones para placas TMM , normalice el grado del material, la utilización del panel, el alcance de las pruebas y las suposiciones de entrega antes de considerar el precio unitario más bajo como equivalente.

2. Apilamiento y recuento de capas

Los diseños de PCB multicapa de alta frecuencia requieren un control dieléctrico excepcional entre capas y una alineación precisa de la laminación, lo que aumenta la complejidad de fabricación proporcionalmente al número de capas. Las estructuras de vías ciegas y enterradas, junto con un cuidadoso emparejamiento de capas de señal a tierra para la gestión de la impedancia, añaden pasos de fabricación significativos y requisitos de control de calidad.

Las configuraciones de seis a diez capas, comunes en aplicaciones de RF, suelen costar de tres a cinco veces más que los diseños más sencillos de dos a cuatro capas debido al uso adicional de material y al mayor tiempo de procesamiento. El coste del apilamiento de impedancia controlada aumenta exponencialmente cuando las ventanas de tolerancia se reducen por debajo del 5 %, lo que requiere una mejor monitorización del proceso y una posible reducción del rendimiento.

3. Complejidad del proceso de fabricación

Las geometrías de líneas finas inferiores a setenta y cinco micrómetros, los tratamientos de cobre de rugosidad ultrabaja y las estrictas tolerancias de impedancia definen los requisitos del proceso de fabricación de PCB de alta frecuencia que distinguen las placas de RF de los productos estándar. Los materiales de PTFE requieren equipos de perforación especializados y materiales de entrada/salida para evitar la delaminación y controlar la tendencia del material a mancharse durante las operaciones de mecanizado.

Las opciones de acabado de superficie, como el níquel químico y el paladio químico sobre oro por inmersión (ENEPIG) o la plata por inmersión, agregan capas protectoras que minimizan la pérdida de inserción, pero aumentan el impacto en el costo del acabado de superficie entre un quince y un treinta por ciento en comparación con los tratamientos HASL estándar.

4. Rendimiento y tolerancia del proceso

Los materiales de alta frecuencia presentan una menor estabilidad dimensional que el FR4, lo que resulta en una mayor deformación durante los ciclos de laminación, lo que reduce las tasas de rendimiento de la primera pasada para apilamientos complejos. Los desafíos de la perforación de PTFE, como la formación de rebabas y el cobre residual en las vías, aumentan las tasas de retrabajo y los niveles de desechos, multiplicando directamente los gastos de material y mano de obra.

Las mejoras en el rendimiento de las PCB de alta frecuencia, incluso de un cinco a un diez por ciento, se traducen en reducciones sustanciales de costos, ya que cada placa rechazada soporta la carga completa de costosos materiales de sustrato y extensos pasos de procesamiento. El control de la tolerancia del proceso de PCB se vuelve cada vez más crítico a medida que las frecuencias de operación superan los diez gigahercios, donde pequeñas desviaciones en el espesor dieléctrico o el peso del cobre afectan drásticamente el rendimiento eléctrico.

5. Cadena de suministro y volumen

La limitada oferta de proveedores de materiales de RF especializados genera ciclos de adquisición prolongados y una menor capacidad de negociación, lo que incrementa los costos de adquisición de PCB de RF en comparación con los materiales estándar. Los pedidos personalizados de lotes pequeños suelen tener un sobreprecio de entre el veinticinco y el cuarenta por ciento con respecto a las producciones de gran volumen, donde los costos de utilización de materiales y configuración se distribuyen entre cantidades mayores. Los factores que influyen en el precio de las placas de circuito impreso de Rogers incluyen la serie de laminados, el rendimiento útil del panel, la complejidad de las características y el alcance de la inspección, por lo que las cotizaciones deben basarse en una base técnica común.

La gestión estratégica de inventarios y los acuerdos anticipados de adquisición de materiales ayudan a mitigar los retrasos en la cadena de suministro y a reducir los costos de las PCB de bajo volumen al asegurar mejores precios mediante compromisos de volumen. Establecer relaciones con fabricantes que mantienen existencias de materiales comunes de alta frecuencia acorta los plazos de entrega y brinda acceso a estructuras de precios más competitivas.

Estrategias prácticas de optimización de costos

1. Diseño para la fabricación (DFM)

La colaboración temprana entre los equipos de diseño y los fabricantes permite prácticas de DFM de PCB de alta frecuencia que eliminan características costosas y preservan el rendimiento eléctrico. Establecer tolerancias de impedancia realistas, anchos mínimos de pista y estructuras de vía, según las capacidades del fabricante, evita sobreespecificaciones que incrementan innecesariamente los costos de producción.

Evitar vías ciegas y enterradas donde bastan los orificios pasantes y minimizar el número de capas mediante un enrutamiento eficiente de la señal son enfoques sencillos de optimización de costos de diseño que mantienen los requisitos de integridad de la señal. Las revisiones de diseño del fabricante antes de la fabricación del prototipo identifican posibles problemas de rendimiento y dificultades de procesamiento que podrían incrementar los gastos en las fases de producción.

2. Estandarización de materiales

Priorizar materiales con cadenas de suministro estables y experiencia demostrada en fabricación, como Rogers 4350B, reduce la incertidumbre en la adquisición y las curvas de aprendizaje de fabricación que inflan los costos. La selección rentable de materiales para PCB de alta frecuencia implica adaptar las propiedades dieléctricas a los requisitos reales de la aplicación, en lugar de optar por sustratos premium para obtener mejoras de rendimiento marginales.

Comparar el costo del Rogers 4350B con el 4003C, junto con las especificaciones eléctricas, suele revelar oportunidades para lograr un rendimiento de RF adecuado con un gasto de material entre un veinte y un treinta por ciento menor. La estandarización de una paleta de materiales más pequeña en todas las líneas de productos mejora el poder de compra y permite a los fabricantes optimizar sus procesos para las características específicas del sustrato.

3. Simplificación de apilamiento

Optimizar la distribución de la señal y del plano de tierra para reducir las capas innecesarias reduce directamente el consumo de material y la complejidad del procesamiento en las tareas de optimización del apilado de PCB de alta frecuencia. Las arquitecturas de apilado simétrico mejoran la consistencia de la laminación y reducen el riesgo de deformación, lo que se traduce en un mayor rendimiento y menos paneles rechazados durante la inspección de calidad.

Cada capa eliminada de un diseño multicapa suele reducir el coste total de la placa entre un doce y un dieciocho por ciento, a la vez que acorta el tiempo del ciclo de fabricación. Las estrategias de reducción de costes multicapa deben equilibrar los requisitos de rendimiento eléctrico con la complejidad que imponen las capas dieléctricas adicionales y las estructuras de interconexión.

4. Control de procesos y gestión del rendimiento

El refinamiento de los parámetros de perforación, la química del grabado y las secuencias de tratamiento de superficies minimiza los defectos y los ciclos de retrabajo que incrementan los costos de fabricación de PCB de alta frecuencia. La implementación de protocolos de fabricación con control de impedancia robusto, junto con pruebas periódicas de cupones, garantiza que las placas cumplan con las especificaciones sin necesidad de retrabajos ni desguaces.

Las iniciativas de mejora del rendimiento de las PCB, que elevan las tasas de éxito a la primera del setenta y cinco al noventa por ciento, reducen eficazmente los costos unitarios en un cuarenta por ciento gracias a un mejor aprovechamiento del material. El control estadístico de procesos y la monitorización continua de parámetros críticos permiten detectar con antelación las desviaciones antes de que generen cantidades significativas de placas no conformes.

5. Colaboración estratégica con los fabricantes

Compartir los parámetros de diseño y los rangos de costos objetivo durante las fases iniciales del proyecto permite a los fabricantes proponer alternativas de ingeniería de valor que mantienen el rendimiento a la vez que reducen los gastos. Colaborar con fabricantes con experiencia en el procesamiento de alta frecuencia y mantener un inventario de materiales de RF comunes acelera los cronogramas de producción y mejora la previsibilidad de los costos. Una estimación de costos para PCB de alta frecuencia debe identificar el grado del laminado, la configuración de capas, la cantidad y el alcance de las pruebas, en lugar de considerar todas las placas de RF como equivalentes.

En Highleap Electronics, nuestro equipo de ingeniería colabora estrechamente con los clientes para equilibrar el rendimiento de RF con la rentabilidad mediante un diseño optimizado de apilado y la obtención de materiales. Este enfoque de colaboración identifica oportunidades para flexibilizar las especificaciones en áreas no críticas, a la vez que refuerza los controles donde las exigencias de rendimiento eléctrico justifican una inversión adicional.

Conclusión

El costo de las PCB de alta frecuencia refleja una compleja interacción entre la selección de materiales, la complejidad del diseño, los requisitos del proceso de fabricación y la eficacia de la gestión del rendimiento. Los gastos de material para sustratos de RF especializados suelen representar el mayor componente de costo, pero los requisitos de precisión de fabricación y las menores tasas de rendimiento incrementan significativamente los gastos totales del proyecto. La colaboración temprana entre los equipos de diseño y fabricación, combinada con la estandarización de materiales y la optimización del apilado, ofrece la vía más eficaz para reducir costos sin comprometer la integridad de la señal.

En Highleap Electronics, aprovechamos dos décadas de experiencia en la fabricación de placas de circuitos de radiofrecuencia para ayudar a nuestros clientes a gestionar los costes y ofrecer soluciones de alta frecuencia fiables. Contacte con nuestro equipo de ingeniería para descubrir cómo la optimización estratégica del diseño y nuestra experiencia en procesos pueden reducir los costes de sus placas de circuitos impresos de alta frecuencia, manteniendo el rendimiento eléctrico que sus aplicaciones requieren.
