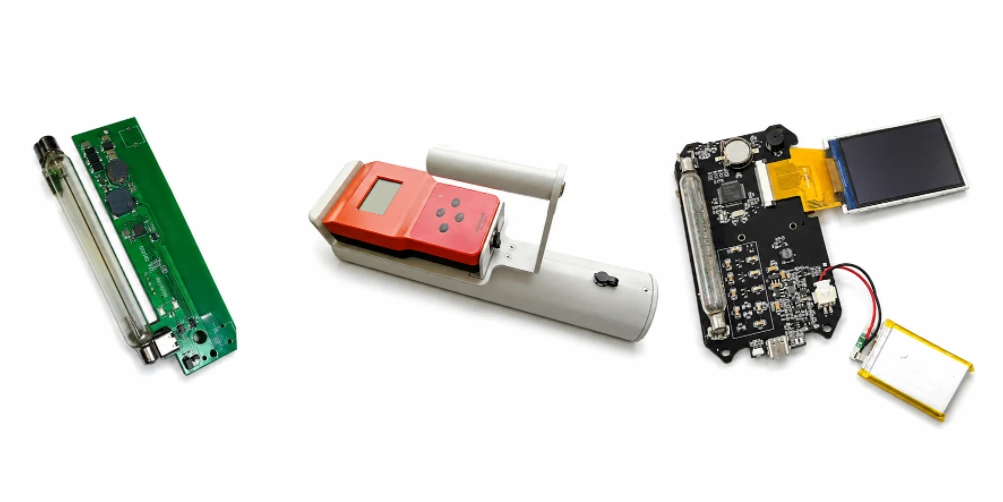

携帯型放射線検出器用プリント基板：設計、組み立て、製造に関する考慮事項

2つの携帯型放射線測定器は見た目が似ていても、プリント基板（PCB）の製造管理要件は大きく異なる場合があります。ガイガー・ミュラー（GM）管カウンターは、規定の高電圧バイアスと信頼性の高いパルス検出が必要です。半導体測定器は、高感度アナログ入力で極めて微弱な電荷や電流を測定する場合があります。シンチレーション検出器は、光電子増倍管（PMT）またはシリコン光電子増倍管（SiPM）を使用できますが、それぞれに独自のバイアスと読み出し要件があります。携帯型放射線検出器のPCBでは、検出器とその信号経路が、重要な製造および組み立て作業を決定します。

Highleap Electronicsは、電子機器製造サービスを通じて、顧客向けに放射線検出器用プリント基板（PCB）およびプリント基板アセンブリ（PCBA）を製造しています。合意された範囲には、PCB製造、承認済み部品の調達、SMT/THT実装、プログラミング、基板レベルの検査または機能テストが含まれる場合があります。高電圧間隔、入力リーク、コンバータノイズ、および精密部品の取り扱いについては、製品名から推測するのではなく、製造ドキュメントに明記する必要があります。

基板レベルの電気的検査は、放射線応答校正とは異なります。適切な放射線源を用いた校正、線量または線量率性能に関する主張、および規制当局の承認には、別途定義された手順と資格のある体制が必要です。

検出器技術によって必要なプリント基板アセンブリが異なる

すべての携帯型放射線検出器に対応する標準回路基板は存在しません。製造見積もりを正確に作成するには、材料、組み立て、テストを網羅するために、OEMは実際に使用されるセンシング素子と電気インターフェースを特定する必要があります。

これらの設計において、信号経路は通常、センシング素子をバイアス回路およびアナログ信号調整回路に接続し、次にパルス計数またはデジタル化回路に接続し、最後にMCU、ディスプレイ、アラーム、またはロガーに接続します。これらの機能は1枚のプリント基板（PCB）に統合されている場合もあれば、検出器、電源、インターフェースの各基板にそれぞれ配置されている場合もあります。いずれの構成も、基板構成図なしに想定すべきではありません。

最初のビルドの前に、検出器と基板の境界を定義します。

RFQには、検出器の部品番号または供給モジュール、コネクタとバイアス要件、OEMが委託するコンポーネント、および高感度フロントエンドアセンブリが含まれているかどうかを明記する必要があります。ディスプレイ、BLE無線、USBポート、充電器などは、部品表（BOM）上で比較的簡単に特定できますが、検出器インターフェースは、承認済みのコンポーネントを1つ変更するだけで測定回路が変わってしまう可能性がある部分です。

したがって、重要なPCB機能の製造レビューでは、検出器配線、高電圧間隔、精密部品、またはテストアクセスに関する変更案をエンジニアリング承認のために指摘する必要があります。これらの電気的機能を単なる表面的なレイアウト詳細として扱うことなく、パネル化や組み立てアクセスを改善することができます。

ガイガー・ミュラー検出器用プリント基板および高電圧バイアス回路

選択した検出器のデータシートによると、電池駆動のGMサーベイメーターでも、管部には数百ボルトの電圧が必要となる場合があります。その昇圧電源には、トランスまたはインダクタ、スイッチング素子、整流器、蓄積コンデンサ、高電圧フィードバックまたは電流制限部品などが含まれる可能性があります。実際の値、動作領域、および保護方式は、公開されているOEM設計に準拠します。

間隔は、動作電圧と想定される環境に合わせて決定する必要があります。

放射線検出器用プリント基板（PCB）ごとに、安全な沿面距離や空間距離の寸法は一律ではありません。電圧、過渡現象、絶縁システム、材料特性、汚染状況、高度、および適用機器の要件によって、必要な距離は変動します。製造パッケージには、銅箔のない領域と重要な空間距離を明確に指定する必要があります。高電圧PCBの製造レビューでは、配線を簡素化するために制約を狭めるのではなく、承認された制約を維持する必要があります。

コンバータノイズをパルス入力経路から排除する

バイアスコンバータの高速スイッチング電流は、特にスイッチングループと検出器配線が近接している場合、パルス弁別器の入力に結合する可能性があります。承認された基板形状では、高エネルギーループをコンパクトに保ち、センサー入力をループから離す必要があります。リターンパスとデカップリングの詳細も重要です。コンバータの電流経路と電源の完全性を変更するレイアウト変更は、単なる配置調整ではなく、電気的な変更として検討する必要があります。

電圧定格と代替制御は部品表（BOM）に含めるべきである

高電圧コンデンサ、ダイオード、抵抗器の定格は、その形状によって決まるものではありません。抵抗値や静電容量値だけでは適合性を判断することはできず、直列接続の場合は電気的特性の一致が必要となる場合があります。承認済みの部品番号および代替品は、電圧定格部品の調達管理を通じて維持する必要があります。電圧ストレス、リーク電流、またはタイミングを変更するような代替品を使用する場合は、製造前にOEMによる審査が必要です。

製造工程に高電圧出力チェックが含まれる場合、承認された治具、安全な操作手順、測定点、および許容範囲を別途定義する必要があります。このような電気的チェックは、機器の放射線感度や線量率校正を確立するものではありません。

放射線検出器用低ノイズアナログフロントエンドアセンブリ

半導体センサー、GMパルスピックアップ、またはシンチレーションフォトセンサーは、ノイズの多いデジタルシステムや電源システムの中で微弱な信号を出力できます。フロントエンドアンプ、シェーピングネットワーク、コンパレータ、またはADCは、意図したノイズ、ゲイン、および閾値を持つ部品で組み立てる必要があります。視覚的に問題のないはんだ付け箇所であっても、高インピーダンス入力がクリーンで電気的にノイズが少ないとは限りません。

表面残留物は回路エラーの一部となる可能性がある

敏感なノードでは、イオン汚染、フラックス残留物、水分、または取り扱いによる汚染によって、漏洩やドリフトが発生する可能性があります。OEMは、指定された洗浄方法、洗浄禁止事項、保護材、および検出器モジュールの許容される取り扱い方法を明示する必要があります。適切なPCB洗浄および残留物制御手順は、組み立てられた部品と互換性がある必要があり、強力な洗浄がすべてのセンサーやコネクタにとって必ずしも安全になるわけではありません。

接地分離は帰還電流に従うべきである

アナログ回路やデジタル回路は、グランドプレーンを任意の島状に分割するだけではノイズが低減されるわけではありません。コンバータ、ディスプレイ、無線機器の帰還電流は、検出器の基準信号を妨害しないように管理する必要があり、同時に高感度信号は意図した帰還経路を維持する必要があります。公開されたレイアウトでガード、シールド、または特定の基準プレーン構成が使用されている場合は、PCB製造業者はそれを非公式な変更なしに再現する必要があります。

公称値の代替品では捉えきれない特性を持つ高精度抵抗器、低リークコンデンサ、アナログICを選択する場合があります。回路によっては、温度特性、誘電特性、バイアス電流、回復時間、パッケージの汚染感受性などが重要となることがあります。承認済みの部品表（BOM）には、制限のない代替品と、エンジニアリング部門の承認が必要な部品を区別して記載する必要があります。

測定経路を損なうことなくミックスドシグナル検出器ボードを製造する

小型の携帯型デバイスでは、高電圧変換、パルス測定、MCUクロック、アラーム、無線機能、バッテリー充電機能などが同じ小型基板上に搭載されることがあります。これらの機能はすべて同じ製造管理基準を必要とするわけではありません。公開される組立図は、製造、調達、テストの各チームが、重要なインターフェースや変更禁止事項を明確に把握できるようにする必要があります。

• 高電圧区域： 必要な銅の間隔、承認された絶縁特性、およびスイッチングループの形状を維持する。特別な取り扱いまたは検査が必要な部品を特定する。
• 検出器入力およびアナログフロントエンド： 高インピーダンスネットを残留物や不必要な取り扱いから保護し、指定された箇所ではガードパターンと入力部品の配置を維持する。
• MCUとディスプレイ回路： 承認済みの基準プレーン、クロック関連の配線、および帰還電流経路をそのまま維持する。
• USB、BLE、アラーム： ノイズの多い負荷をアナログ入力側に移動させることなく、指定されたESD、フィルタリング、アンテナ、コネクタの配置を再現する。
• バッテリーと充電器： 測定中に充電や警報が作動している場合は特に、承認された電流供給接続と電源帰還経路を維持してください。

層数は設計上の決定事項であり、検出器の仕様ではない。

多層基板は連続した基準面とより広い配線間隔を提供できる一方、電気設計が許せば、よりシンプルな機器は2層基板で構築することも可能です。基板密度、高電圧形状、ノイズマージン、筐体スペースによって、実際に使用できる構造が決まります。基板の積層構造の検討は、これらの要件に基づいて行うべきであり、すべての放射線検出器に一定数の層が必要であるという主張に基づいて行うべきではありません。

テストパッドによっては、測定対象が変わる場合があります。

高インピーダンス検出器ノードでは、テストパッドを追加することで静電容量が増加し、漏洩が発生する可能性のある別の表面が確保される可能性があります。高電圧コンバータの横に長いテストループを設けると、スイッチング干渉も検出される可能性があります。アクセスが必要な場合は、OEMが測定ポイント、治具接続、およびバッファリングを承認する必要があります。組立業者は、測定経路を犠牲にしてテスト容易性を向上させるべきではありません。

最初の論文では、実際の検出器モジュールとインターフェース、重要な間隔、承認されたアナログ部品の配置、および合意された電気的テストポイントへのアクセス方法を文書化しておくと便利です。この記録は、PCB検査だけで機器の精度が確立されると主張することなく、後々の組み立てや調達先の変更と検出器の校正の問題を区別するのに役立ちます。

プリント基板製造：清浄度、ソルダーマスク、表面仕上げ、積層構造

携帯型放射線検出器のプリント基板は、基板上の導通試験に合格しても、高インピーダンスのセンサー入力部や高電圧バイアス回路周辺に製造上のリスクが残る可能性があります。断線や短絡だけが問題ではありません。意図しない漏洩、銅箔間隔のずれ、組み立て後の汚染なども測定経路に影響を与える可能性があります。製造図面には、基板の他の部分よりも厳密な管理が必要な箇所を明記する必要があります。

敏感なノードにおける清浄度を定義する

低電流検出器のフロントエンドの場合、許容される洗浄プロセスは、構成部品、残留物、表面形状、およびOEMの電気的制限によって異なります。仕様では、基板の清浄度とハンダ付け後のPCBAの清浄度を区別する必要があります。一方に合格しても、他方が合格したとはみなされません。検出器モジュールを洗浄したり、特定の溶剤にさらしたりしてはならない場合は、組み立て工程において、モジュールが取り付けられるタイミングと、どの洗浄作業が許可されているかを明記する必要があります。

図面上で特に注意すべき箇所としては、検出器入力パッド、ガード構造、高抵抗ネットワーク、微弱信号を伝送するコネクタピン、および残留物が残る可能性のあるアクセス困難な空間などが挙げられます。製造業者は、恣意的な普遍的閾値を適用するのではなく、放出汚染または漏洩許容基準に基づいて作業を行うべきです。

ソルダーマスクと表面仕上げは、電気設計規則に取って代わるものではありません。

高電圧および高インピーダンス領域周辺では、ソルダーマスクの開口部、位置合わせ、および銅のクリアランスが特に重要になります。ソルダーマスクは自動的に適切な絶縁バリアとなるわけではないため、OEMの絶縁設計で明示的にその構造が許可されていない限り、規定された沿面距離、クリアランス、およびその他の安全対策はソルダーマスクに依存してはなりません。

パッドの形状、はんだ付けの必要性、および発行された製造仕様に応じて、ENIG、鉛フリーHASL、またはその他の表面処理が適切となる場合があります。いずれの表面処理も、制御が不十分な検出器入力を本質的に低ノイズにするものではありません。表面処理の選択は、「医療グレード」や「放射線グレード」といった一般的な謳い文句ではなく、微細ピッチ部品、テストコンタクト、コネクタ嵌合面に基づいて行うべきです。

想定される層数ではなく、実際の積層数を引用してください。

多層基板は、プロセッサ、アナログフロントエンド、ワイヤレスインターフェース周辺の基準面を維持するのに役立つ場合があります。よりシンプルなカウンタであれば、より少ない層数で十分に実装できる可能性があります。PCBサプライヤーは、実際の積層板の寸法、厚さ、銅箔の重量、間隔の制約、および制御インピーダンス要件を把握する必要があります。製造を容易にするためにプレーン配置を変更したり、高インピーダンス配線を移動したりする場合は、ルーチン的な製造工程の変更ではなく、OEMのエンジニアリング変更として扱うべきです。

放射線検出器用PCBA、検査および再加工管理

放射線検出器アセンブリには、ファインピッチMCU、定格電圧コンバータ部品、低リークアナログ部品、および機械的または電気的に敏感な検出器コネクタが含まれる場合があります。これらの部品はすべて、同じ検査または再加工方法の恩恵を受けるわけではありません。最初の生産パネルがSMTラインに到達する前に、異なる処理が必要な工程を特定する必要があります。

センサーの性能と混同せずに、はんだ付けの仕上がりを検査してください。

実装済み基板の自動光学検査では、目視可能な配置、向き、および多くの半田接合部の欠陥を確認できます。関連する隠れた接合部についてはX線検査が正当化される場合がありますが、すべての検出器に必須であるとは主張すべきではありません。どちらの方法も、高インピーダンス入力の漏洩が十分に低いこと、またはGM管が正しくカウントすることを証明するものではありません。

初回生産品については、OEMおよび組立チームは、承認された定格電圧部品の配置、検出器コネクタの取り付け位置、許可された洗浄経路、およびファームウェアの識別情報を記録する必要があります。初回生産品の組立記録を文書化することで、通常の配置写真では見落とされがちな詳細情報を、再注文時に確実に保持することができます。

検出器モジュールの設置時期を決定する

検出器または光センサーモジュールが高価であったり、湿気に敏感であったり、リフローに適さない場合は、取り付け前に基板上のPCBAを電気的にシールドすることが望ましい場合があります。この決定には、モジュール供給元の取り扱い手順と合意された組み立て手順が必要です。すべての検出器モジュールが、通常のSMT部品のようにリフロー、洗浄、または交換できると考えるべきではありません。

リワークルールには、検出器インターフェース付近での加熱制限、残留物の除去方法や検査方法、影響を受けた基板の再リーク検査やパルス応答検査が必要かどうかなども明記する必要があります。管理されていない手動リワークは、目に見えるはんだ欠陥を修正する際に、新たな測定上の問題を引き起こす可能性があります。

マイクロコントローラだけでなく、ハードウェアのバリアントもプログラムしてください。

2つのPCBAは、異なる検出器モジュール、バイアス設定、またはアナログ回路構成を使用しながらも、同じ基板を共有できます。ファームウェアと製造テストの制限がこれらの違いに依存する場合、追跡可能な改訂版またはバリアント識別子が必要です。校正定数も基板上に保存できますが、OEMが承認したプロセスから取得する必要があります。組立工場は、推測によって放射線校正データを生成または変更してはなりません。

PCBアセンブリテストと放射線測定器校正の比較

この区別は見積書と検査報告書に明記されるべきです。PCBA機能テストでは、供給された電子アセンブリが合意された電気的およびプログラム機能上の制限を満たしていることを確認します。放射線測定器校正では、完成したセンシングシステムが、制御された条件下で定義された放射線場にどのように反応するかを確認します。最初のテストに合格しても、2番目のテストに合格したとはみなされません。

電子機器の組み立て段階で検証できることは何ですか？

具体的なテスト方法は、検出器のアーキテクチャと提供される治具によって異なります。顧客が定義する有用なシーケンスには、以下のような項目が含まれる可能性があります。

1. 権力と偏見： 指定された安全治具と制限値を使用して、入力電流、安定化レール、および該当する場合は検出器バイアス出力を確認してください。
2. 計測用電子機器： 定義された電気パルスを注入するか、設計が対応している場合は承認済みの検出器インターフェースシミュレータを使用して、パルス処理チェーンを検証します。
3. ファームウェアと制御： ボードに搭載されている必要なハードウェアプロファイル、起動動作、表示、アラーム、ログ記録、または通信機能を確認してください。
4. ユニット識別: 注文に必要な場合は、PCBのリビジョン、検出器のバリアント、ファームウェアのバージョン、およびテスト結果を記録してください。

Highleapは、治具へのアクセス方法、手順、合否判定基準が合意された場合に、お客様指定の電気的および機能的テストについてご相談に応じます。注入された電子パルスは計数チェーンの一部を検証できますが、検出器の効率、線量率精度、または実際の放射線に対するエネルギー応答を検証するものではありません。

別途校正または認定プロセスが必要なものは何か？

サーベイメーター、個人線量計、その他の放射線計測機器は、それぞれ異なる校正要件や規制要件を持つ場合があります。放射線源、基準場、照射ジオメトリ、トレーサビリティ、または正式な性能評価に関わる作業には、別途定義され、適切な資格を有するプロセスが必要です。これらの作業は、基板に検出器コネクタが付いているという理由だけで、標準的なPCBAの見積書に記載されるべきではありません。

プロジェクトに認定校正体制が含まれる場合、OEMは責任組織、参照方法、機器、データ記録、および引き渡しポイントを特定する必要があります。これにより、組立試験報告書と校正証明書または製品レベルの承認書を明確に区別できます。

コスト、プロトタイプ戦略、および生産信頼性

検出器用プリント基板アセンブリ（PCBA）において、最も安価な基板が必ずしも最も低コストな製造方法とは限りません。検出器モジュール、定格電圧部品、高精度アンプ、精密洗浄、テスト治具といった要素は、ラミネートや層数のわずかな違いを上回る場合があります。商業的に重要な問いは、承認された測定回路を維持するためにどの要件が不可欠であり、どの製造工程を経済的に繰り返し実行できるかということです。

プロトタイプを使用して、歩留まりの問題になる前に干渉を明らかにする

OEMプロトタイプの評価では、デバイスの実際の動作モード（表示アクティブ、アラーム作動中、充電中、および無線送信機能がある場合はその両方）における測定チェーンを比較する必要があります。追加のパルスやベースラインの変化は、合意された電気的基準とテスト環境に基づいて評価する必要があります。選択した検出器アーキテクチャによっては、バッテリーの状態や高電圧起動時の動作にも注意を払う必要がある場合があります。

これらの調査は、OEMの設計および認定限界を確立するものです。これらは自動的に生産ラインテストとなるわけではなく、製造業者は承認された調査結果に基づいて、より小規模で再現性のある受入方法を確立する必要があります。

繰り返し注文を行う前に、処理順序を修正してください。

試作段階では、検出器をはんだ付け前またははんだ付け後に取り付けるか、どのような洗浄方法が許可されるか、どの部品を交換できないか、各ハードウェアバリアントのプログラミング方法、およびどのテスト結果を保持する必要があるかを明確にする必要があります。ユニットが複数の検出器オプションを使用する場合、バリアント固有の部品表（BOM）、ファームウェアイメージ、および受入プロファイルがなければ、単一のPCB図面では不十分です。

量産の場合、テスト時間と処理能力が、一般的なプリント基板の価格よりもコストを左右することがよくあります。合意されたバイアスレールやシミュレートされたパルス応答を検証する治具を使用することで、曖昧な手動チェックを減らすことができますが、治具自体には仕様策定と投資が必要です。Highleapは、これらの責任範囲が明確になった時点で製造工程の見積もりを提供できますが、プロジェクトの実績がないまま特定の検出器歩留まりや測定精度を主張すべきではありません。

放射線検出器用PCBAメーカーにエンジニアが送るべきもの

携帯型放射線検出器のプリント基板（PCB）の製造および組立に関する見積依頼書（RFQ）には、工場に対し、どの電気領域に特別な処理が必要か、また工場がどの成果物を担当するかを明記する必要があります。検出器に関するドキュメント、取り扱い上の制限、または試験条件を記載せずにガーバーファイルを送信するだけでは、基板単体の製造価格の見積もりには十分かもしれませんが、必ずしも組立済みで試験済みの基板の価格見積もりには不十分です。

意味のある見積もりを可能にするリリースパッケージ

• 製作ファイル： ガーバー/ODB++データ、層構成図、基板図面、および高電圧または高インピーダンス領域のマーキング（特別な清浄度または間隔基準を含む）。
• アセンブリデータ: 承認済みの部品表、配置ファイル、組立図、重要部品の代替品、検出器コネクタの詳細、および許可された再加工／洗浄手順。
• 検出器インターフェース： 管状素子、半導体センサー、シンチレーションモジュールまたは集積モジュールの識別情報、データシート、バイアス要件、およびOEMが検出器を供給しているかどうか。
• ファームウェアとバリエーション： プログラミングイメージ、ハードウェアと検出器の構成マップ、およびシリアル番号またはユニットごとのデータ処理に関する要件。
• テスト境界: 電気器具またはシミュレーター、バイアスおよびパルス応答の制限値、検査記録、および別途放射線校正を行う責任者。
• 注文範囲: 試作品および予定生産数量、機器ごとの基板枚数、委託部品、納期要件、およびPCBA後のモジュール取り付けが含まれるかどうか。

これらの詳細情報により、Highleapはコントローラボードの注文と、追加の取り扱いおよび治具作業を伴う高感度検出器フロントエンドPCBAの注文を区別することができます。承認された材料の購入、製造、実装を調整する必要がある場合、OEMは、未確定の完成品価格ではなく、合意済みのターンキー製造およびコンポーネント組立範囲を要求することができます。

初回見積もりをご希望の場合は、既に公開済みのファイルをご提供いただき、承認待ちの検出器またはテストの詳細をお知らせください。そうすれば、未完了の校正や製品認定をPCBA作業に含めずに、製造範囲についてご相談いただけます。

よくある質問

検出器基板は、放射線源なしで機能テストを行うことは可能ですか？

多くの場合、特定の電子機能についてはそうです。回路によっては、治具によって電源レール、検出器バイアス、計数ロジック、注入された電気パルスへの応答などがチェックされる場合があります。このようなテストでは、放射線に対する応答や校正済みの線量率測定値は得られません。

検出器はSMT実装時に設置すべきでしょうか？

それは、検出器またはモジュールのデータシートと承認されたプロセスによって異なります。一部の部品は従来の電子部品で組み立てることができますが、その他は保護された取り扱い、またはリフローと洗浄後の設置が必要です。OEMは、検出器が別々に供給されるかどうか、またいつ取り付けることができるかを明記する必要があります。

プリント基板が検査に合格しても、不安定な測定値を示すことがあるのはなぜですか？

目視検査やX線検査では、すべての漏洩、干渉、ファームウェア構成の問題を検出できるわけではありません。高インピーダンス入力付近の残留物、コンバータからのカップリング、または誤ったハードウェアプロファイルなどが、調査対象となる可能性があります。実際の原因は、リリースされた回路と制御されたテスト環境を用いて特定する必要があります。

携帯型放射線検出器はすべて高電圧プリント基板を必要とするのでしょうか？

いいえ。GM管設計では一般的に高電圧バイアスが必要ですが、半導体検出器やシンチレーション検出器のアーキテクチャは様々です。高電圧が必要かどうか、またどのような低ノイズ回路やモジュールインターフェースが必要になるかは、選択された検出デバイスによって決まります。

Highleap社には、別途どのような見積もりを依頼すべきでしょうか？

通常のPCB/PCBA製造工程以外で委託される検出器モジュール、特注の機能テスト治具、専門的な洗浄または取り扱い、組立後のモジュール設置、および校正または認証について明記してください。この区別により、見積もりと受入責任がより明確になります。

プリント基板の製造、組み立て、およびテストに関する要件は、公開された設計、部品供給業者の指示、および該当する最終製品の認定要件と照合して確認されます。
