Kompletny przewodnik po materiałach PCB o dużej prędkości
Wprowadzenie do materiałów o dużej prędkości
Wewnętrzne przechowywanie laminatów w Highleap Electronic
Czym są materiały szybkotnące?
Materiały o dużej prędkości odnoszą się do materiałów o niskiej stracie i niskiej stałej dielektrycznej przeznaczonych do zastosowań w sygnałach cyfrowych o wysokiej częstotliwości (>1 GHz) i dużej prędkości. Używane głównie do: obwodów RF/mikrofalowych (1-100+ GHz), systemów komunikacyjnych 5G, radarów milimetrowych, szybkiej transmisji cyfrowej (>10 Gb/s), komunikacji satelitarnej, elektroniki lotniczej.
Kluczowe wymagania dotyczące wydajności
Materiały PCB o dużej prędkości muszą zapewniać doskonałą integralność sygnału, integralność zasilania, odporność termiczną, jakość i niezawodność, a jednocześnie spełniać rygorystyczną kontrolę impedancji i gwarantować stabilną pracę w szerokim zakresie częstotliwości. Ma to kluczowe znaczenie dla zapobiegania degradacji sygnału, redukcji zakłóceń elektromagnetycznych i obsługi dużych szybkości transmisji danych wymaganych w nowoczesnych systemach komunikacyjnych, obliczeniowych i kosmicznych.
Normy klasyfikacji materiałów o dużej prędkości
| Klasyfikacja | Kategoria | Specyfikacja | Typowe zastosowania |
|---|---|---|---|
| Według stycznej straty (Df) | Bardzo niskie straty | Df < 0.002 | Fala milimetrowa |
| Niska strata | Df = 0.002–0.005 | Mikrofala | |
| Średnia strata | Df = 0.005–0.010 | Cyfrowy o wysokiej częstotliwości | |
| Według stałej dielektrycznej (Dk) | Niski Dk | Dk < 3.0 | Minimalna utrata sygnału |
| Średnio-zaawansowany | Dk = 3.0–4.0 | Zrównoważona wydajność | |
| Kontrolowany Dk | Dk = 4.0–10.0 | Dopasowania impedancji |
Typowe rodzaje materiałów szybkobieżnych
Standardowy FR4
Najbardziej opłacalny wybór dla ogólnych PCB. Jednak ze względu na wyższą stratę dielektryczną, najlepiej nadaje się do zastosowań o niskiej częstotliwości i niskiej prędkości (zwykle poniżej kilkuset MHz). Niezalecany do projektów o dużej prędkości, ponieważ jakość sygnału może się pogorszyć przy wyższych częstotliwościach.
Laminaty na bazie PTFE
Epoksyd o wysokiej zawartości Tg
Przy temperaturze zeszklenia (Tg) pomiędzy 170°C a 200°C, epoksyd o wysokiej temperaturze zeszklenia (Tg) zapewnia lepszą stabilność termiczną i zmniejszone rozszerzanie w kierunku grubości. Jest idealny do grubszych i wielowarstwowych płyt, zapewniając zwiększoną niezawodność przy zachowaniu opłacalności.
Poliamid
BT-Epoksyd
Ester cyjanianowy
Zaufane marki i modele materiałów o dużej prędkości
| Producent | Model materiału | Stała dielektryczna (Dk) | Tangens straty (Df) | Częstotliwość testu | Temperatura zeszklenia (Tg) | typ aplikacji |
|---|---|---|---|---|---|---|
 |
IT-968 | ~3.4 - 3.8 | ~0.0035 - 0.005 | 10 GHz | 185°C (temperatura pokojowa) | Szybki cyfrowy / Radarowy |
| IT-988 | 3.63 | 0.0029 | 10 GHz | 190°C (temperatura pokojowa) | Ultraszybki cyfrowy (56 Gbps+) | |
| IT-988GSE | 3.21 | 0.0014 | 10 GHz | 180°C (temperatura pokojowa) | Aplikacje 56 Gbps+ | |
 |
TU-872 SLK | ~3.2 - 3.5 | ~0.003 - 0.005 | 1 10 GHz | 170°C+ | Szybki cyfrowy / 5G |
| TU-883 | ~3.2 - 3.4 | ~0.002 - 0.003 | 10 GHz | Do | Wysoka Tg RF / Bezprzewodowa | |
| TU-933 | 3.16 | 0.0021 | 10 GHz | Do | Wysoka Tg, bardzo niskie straty / Telekomunikacja | |
 |
MEGTRON-4 | 3.8 | 0.005 | 10 GHz | Do | Wysoka temperatura zeszklenia Tg, wielowarstwowa, szybka |
| MEGTRON-6 | 3.4 - 3.7 | 0.002 - 0.004 | 1 12 GHz | 185°C (temperatura pokojowa) | Sprzęt sieciowy / 5G | |
| MEGTRON-7 | 3.6 | 0.0015 | 1 GHz | 200°C+ | Bardzo niskie straty / Serwery | |
 |
MT40 | 3.38 - 3.75 | 0.0031 | 10 GHz | 200 ° C | Szybki cyfrowy / RF |
| IS620i | 3.58 | ~0.003 - 0.005 | 2 15 GHz | 225 ° C | Cyfrowy o dużej prędkości | |
| Astrę MT77 | ~ 3.0 | 0.0017 | Pasmo W | Do | Wysoka fala milimetrowa Tg / radar automatyczny | |
| FR408HR | ~ 3.7 | ~ 0.012 | 1 GHz | 180 ° C | Cyfrowy o dużej prędkości | |
 |
laminat węglowodorowo-ceramiczny o niskiej stratności | 3.48 0.05 ± | 0.003 - 0.0037 | 10 GHz | > 280 ° C | RF / Mikrofale / Cyfrowe o dużej prędkości |
| laminat węglowodorowo-ceramiczny o niskiej stratności | 3.38 0.05 ± | 0.002 - 0.0027 | 10 GHz | > 280 ° C | Komercyjny mikrofalowy / RF | |
| laminat PTFE o niskim współczynniku Dk | 3.00 0.04 ± | 0.0013 | 10 GHz | > 500 ° C | Komercyjny mikrofalowy / RF |
Kluczowe rynki zastosowań dla płytek PCB o dużej prędkości
Centra danych i przetwarzanie w chmurze
AI i uczenie maszynowe

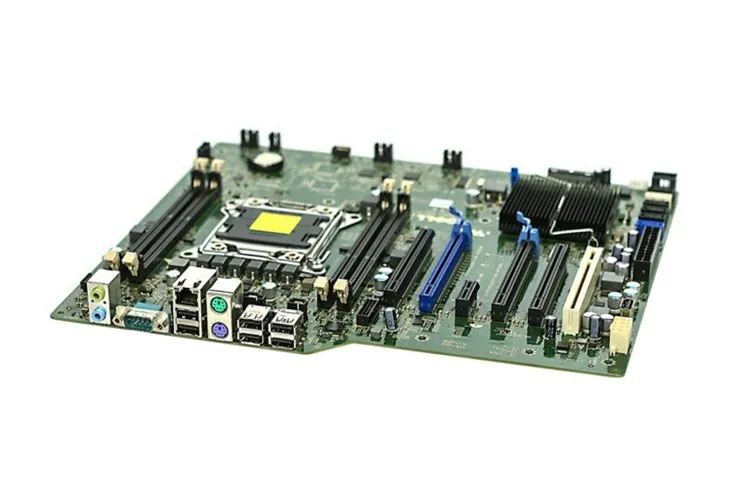

Komputery i procesory
Elektronika użytkowa

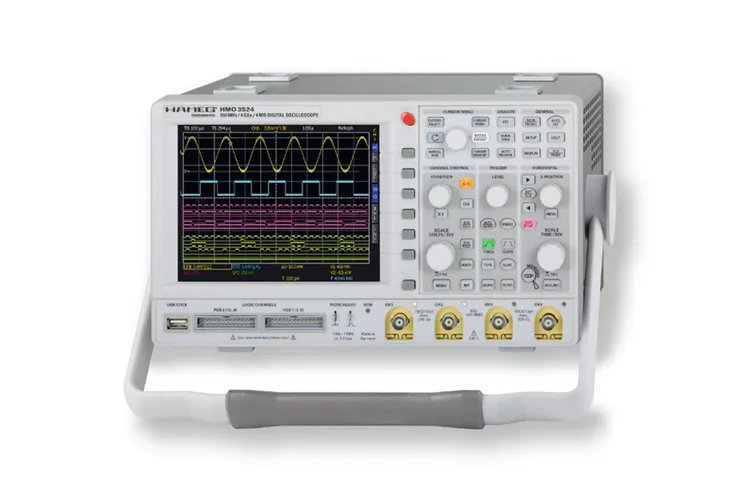

Przyrządy pomiarowe i testowe
Oscyloskopy, analizatory logiczne z częstotliwością próbkowania 50-800 Gbps. Niszowy rynek high-tech z niezwykle wysoką zawartością techniczną.
Industrial Ethernet, kontrolery ruchu z komunikacją w czasie rzeczywistym 1-100 Gbps. Wysokie wymagania dotyczące niezawodności przy stabilnym wzroście rynku.
Dlaczego warto wybrać firmę Highleap Electronics w zakresie szybkich płytek PCB?
Ekspertyza w zakresie szybkich płytek PCB
Głębokie zrozumienie integralności sygnału, kontroli impedancji i układu w projektach o wysokiej częstotliwości.
Certyfikowane materiały o wysokiej wydajności
Szeroki wybór sprawdzonych materiałów, takich jak MEGTRON, specjalistyczny laminat o niskiej stratności i Isola, zapewniających stabilną pracę przy dużych prędkościach.
Produkcja precyzyjna
Zaawansowane procesy obejmujące wiercenie laserowe i kontrolowane trasowanie impedancji w przypadku złożonych układów.
Ścisła kontrola impedancji
Stała impedancja i niskie straty zapewniające integralność szybkiego sygnału cyfrowego i RF.
Niezawodne systemy jakości
Certyfikowane przez ISO i IATF procesy gwarantują wysoką jakość i pełną identyfikowalność od prototypu do produkcji.
Wsparcie inżynierskie
Nasz zespół pomoże Ci w doborze materiałów i optymalizacji składowania warstw, dostosowując je do Twoich indywidualnych potrzeb. Skontaktuj się z nami pod adresem [email protected] lub zadzwoń pod numer +86 135 0306 2089, aby uzyskać spersonalizowaną pomoc.
Przekształć wymagania dotyczące materiałów o dużej prędkości w możliwą do wyprodukowania płytkę PCB
Wybór laminatu o niskiej stratności to tylko jeden z elementów projektu płytki PCB o dużej prędkości. Przed rozpoczęciem produkcji, wymagania materiałowe muszą zostać powiązane z rzeczywistym układem warstw, konstrukcją miedzi, docelowymi wartościami impedancji, strukturą przelotek, grubością płytki, wykończeniem powierzchni i dokumentacją montażową.
Przygotowując pakiet do produkcji szybkich płytek PCB, należy jasno określić rodzinę materiałów lub zatwierdzoną klasę, a także wymagania elektryczne i mechaniczne, które mają wpływ na gotową płytkę. Dzięki temu producent płytek PCB ma spójny punkt odniesienia do przeglądu DFM, planowania impedancji, produkcji i montażu.
- Dane produkcyjne Gerber lub ODB++
- Układ warstw i grubość gotowej płytki PCB
- Wymagany gatunek laminatu i prepregu, jeśli określono
- Wartości i tolerancje impedancji kontrolowanej
- Wymagania dotyczące wiercenia wstecznego, HDI lub sekwencyjnej budowy
- Pliki BOM i zespołów dla projektów PCBA pod klucz
Firma Highleap Electronics oferuje usługi szybkiej produkcji i montażu płytek PCB dla projektów wielowarstwowych, niskostratnych, RF, o kontrolowanej impedancji i złożonych połączeń. Nasz przegląd techniczny koncentruje się na przekształceniu opublikowanej dokumentacji PCB w praktyczną wersję produkcyjną.
