Palvelimen emolevyn piirilevyjen valmistus ja kokoonpano

Palvelinten emolevyjen piirilevyjen valmistus on yhä vaativampaa, koska datakeskukset, tekoälylaskenta, pilvi-infrastruktuuri ja tehokkaat tallennusjärjestelmät vaativat suurempaa prosessointikapasiteettia ja suurempaa kaistanleveyttä. Emolevyn on yhdistettävä prosessorit, muisti, tallennustila, verkko- ja laajennusliitännät samalla, kun se tukee monimutkaista virransyöttöä, lämmönhallintaa ja nopeaa signaalinsiirtoa.

Samaan aikaan valmistusympäristö on vuonna 2026 erilainen kuin muutama vuosi sitten. Piirilevylaminaattien, kupariin liittyvien materiaalien ja muiden valmistuspanosten hinnat muuttuvat, ja myös muistiin, tallennustilaan ja muihin elektronisiin komponentteihin kohdistuu tarjonta- ja hintapaineita tekoälyn ja datakeskusten kysynnän kasvaessa. Palvelimen emolevyprojektissa valmistuspäätös on siis muutakin kuin piirilevytoimittajan valinta ja paljaan piirilevyn hinnan vertailu.

Oikea lähestymistapa riippuu myös projektin vaiheesta. Prototyyppistä emolevyä, joka vaatii vielä sähköisten, lämpö- ja järjestelmävalidoinnin, tulisi hallita eri tavalla kuin massatuotantoon jo julkaistua suunnittelua. Prototyyppien kohdalla tuotteen iterointi ja tekninen validointi voivat olla tärkeämpiä kuin ensimmäisen piirilevyn rakennuskustannusten minimointi. Massiivituotannossa piirilevyn materiaalikustannukset, komponenttien saatavuus, osaluettelon hinta, tuotantokapasiteetti ja ostojen ajoitus ovat paljon merkittävämpiä.

Highleap Electronics valmistaa monimutkaisia ​​monikerrospiirilevyjä ja tarjoaa piirilevyjen kokoonpanopalveluita vaativiin elektroniikan sovelluksiin. Palvelinlevyprojekteja voidaan tarkastella todellisen piirilevyn rakenteen, materiaalivaatimusten, suurnopeussuunnitteluvaatimusten, kokoonpanotietojen, tuotantomäärän ja aikataulun mukaan.

Suunnitteletko palvelimen emolevyn piirilevyprojektia? Lähetä saatavilla olevat piirilevytiedostot ja tuotantovaatimukset piirilevytarjoussivun kautta suunnittelu- ja valmistustarkastusta varten.

Palvelimen emolevyn piirilevyjen valmistus vuonna 2026

Palvelinten emolevyjen valmistukseen vuonna 2026 vaikuttavat sekä teknologiavaatimukset että toimitusketjun olosuhteet. Tekoälyinfrastruktuuri ja datakeskusten laajentuminen lisäävät suurteholaskentalaitteiston kysyntää, kun taas piirilevyvalmistajat ja komponenttitoimittajat joutuvat käsittelemään muutoksia materiaalikustannuksissa, kapasiteetin kohdentamisessa ja toimitusajoissa.

Muisti on yksi selkeimmistä esimerkeistä. TrendForce raportoi, että perinteisten DRAM-muistien sopimushintojen odotettiin nousevan 55–60 % edellisestä neljänneksestä vuoden 2026 ensimmäisellä neljänneksellä, kun taas NAND Flash -muistien hintojen odotettiin nousevan 33–38 %. Sen vuoden 2026 kolmannen neljänneksen ennusteessa ennustivat edelleen 13–18 %:n nousua perinteisten DRAM-muistien osalta ja 10–15 %:n nousua NAND Flash -muistien osalta, ja tekoälypalvelimien ja datakeskusten kysyntä tukee edelleen markkinoita. :contentReference[oaicite:3]{index=3}

Tarjontatilanne on myös läheisesti kytköksissä HBM:n ja palvelimien kysyntään. Samsung ilmoitti syyskuussa 2026, että HBM voisi muodostaa lähes 30 % maailmanlaajuisesta DRAM-kiekkojen kapasiteetista vuonna 2027, kun se on tällä hetkellä noin 20 %. Tämä osoittaa, miten tekoälyyn liittyvä muistikysyntä voi vaikuttaa laajempaan DRAM-tarjontarakenteeseen. :contentReference[oaicite:4]{index=4}

Piirilevyjen valmistus kohtaa omat kustannuspaineensa. CCL-, FR-4-, korkean Tg-pitoisuuden ja suurnopeusmateriaalien hintaan voivat vaikuttaa hartsi-, lasikuitu- ja kuparikustannukset, kun taas suuren kerrosmäärän ja HDI-levyt voivat olla herkempiä materiaalien hintojen muutoksille, koska ne kuluttavat monimutkaisempia laminaatti- ja valmistusresursseja. Vuoden 2026 alan raportit ovat myös dokumentoineet CCL- ja FR-4-hintojen muutossignaaleja. :contentReference[oaicite:5]{index=5}

Nämä ehdot eivät tarkoita, että jokainen palvelimen emolevy pitäisi ostaa välittömästi tai että jokaisen projektin pitäisi odottaa. Hyödyllisempi lähestymistapa on erottaa prototyyppien kehitys, NPI, pienimuotoinen tuotanto ja vakiintunut massatuotanto, koska jokaisella vaiheella on omat kustannus- ja toimitusprioriteettinsa.

Palvelimen emolevy vs. tavallinen emolevyn piirilevy

Palvelin- ja pöytätietokoneiden emolevyt suorittavat saman perustoiminnon prosessorien, muistin ja oheislaitteiden yhdistämisessä, mutta valmistusvaatimukset voivat olla huomattavasti erilaiset. Palvelintietokoneiden emolevyllä voi olla oltava useita prosessori- tai kiihdytinliitäntöjä, suuri määrä muistikanavia, nopeita PCIe-linkkejä, tallennusliitäntöjä, verkkolaitteita, hallintalaitteita ja monimutkaisia ​​virransyöttöpiirejä samalla piirilevyllä.

Tuloksena on piirilevy, jolla on paljon suurempi reititystiheys ja vaativammat sähköiset ja mekaaniset vaatimukset. Levy saattaa vaatia lisää reitityskerroksia, kontrolloidun impedanssin rakenteita, edistynyttä via-teknologiaa ja nopeisiin tiedonsiirtoihin valittuja materiaaleja. Nämä vaatimukset tekevät myös valmistustoleranssit ja prosessinohjauksen tärkeämmiksi.

Tyypillinen palvelimen emolevy voi sijoittaa prosessorit lähelle suuria muistipankkeja ja reitittää suurnopeusyhteyksiä PCIe-paikkoihin, tallennusliitäntöihin ja verkkoyhteyksiin. Tämä fyysinen järjestely luo tuhansia yhteenliitäntöjä, joiden on kuljettava käytettävissä olevien piirilevykerrosten läpi vaarantamatta referenssitasoja, impedanssia tai virranjakelua.

Piirilevyvalmistajan kannalta tämä tarkoittaa, että palvelimen emolevyn valmistusta ei voida arvioida pelkästään ulkoisten mittojen perusteella. Koko kokoonpano, materiaalijärjestelmä, kuparirakenne, läpivientitekniikka, impedanssivaatimukset ja mekaaninen suunnittelu on kaikki otettava huomioon yhdessä.

Palvelimen emolevyn piirilevymateriaalit

Materiaalivalinnoista tulee yhä tärkeämpiä palvelimen emolevyn tiedonsiirtonopeuden kasvaessa. Piirilevyn tiedonsiirtoreitillä esiintyy sekä johdinhäviötä että dielektristä häviötä, ja suurnopeuskanavan kokonaishäviö riippuu materiaalista, kuparirakenteesta, johdingeometriasta ja signaalitaajuudesta.

Suunnittelun hitaammille osille sopiva FR-4-järjestelmä voi olla riittävä. Suuremman nopeuden rajapinnat voivat vaatia materiaaleja, joilla on pienempi dielektrinen häviö ja paremmin hallitut sähköiset ominaisuudet. Sopiva materiaali tulisi siksi valita todellisten signaalin eheysvaatimusten perusteella eikä yleisen "palvelinpiirilevyn" määritelmän perusteella.

Tärkeitä materiaaliparametreja voivat olla:

• Dielektrisyysvakio (Dk)
• Häviötekijä (Df)
• Lisäyshäviöominaisuudet
• Lämpösuorituskyky
• Lämpölaajenemiskerroin
• Lasirakenne
• Hartsijärjestelmä
• Kuparifolioprofiili
• Ytimen ja prepregin paksuus

Suurissa nopeuksissa voidaan signaalin vaimenemisen vähentämiseksi valita pienihäviöisiä laminaattijärjestelmiä ja matalaprofiilisia kuparirakenteita. Valinta ei ole pelkästään materiaalin valinta, jolla on pienin Df; koko rakenteen, reititysgeometrian, kupariprofiilin, valmistusprosessin ja vaaditun signaalin suorituskyvyn on oltava kokonaisvaltainen.

Materiaalien saatavuudesta on myös tulossa hankintaan liittyvä tekijä vuonna 2026. Prototyyppiin valitulla materiaalilla ei välttämättä ole samaa hintaa tai läpimenoaikaa, kun projekti siirtyy massatuotantoon. Tuotanto-ohjelmien osalta on siksi hyödyllistä varmistaa materiaalien saatavuus ja hankintaehdot ennen lopullisen tuotantoaikataulun julkaisemista.

Highleap Electronics valmistaa valmiita piirilevyjä asiakkaan määrittelemistä materiaaleista eikä valmista piirilevylaminaatteja. Jos palvelimen emolevyssä käytetään tiettyä nopeaa tai pienihäviöistä laminaattia, materiaalimalli tulee sisällyttää valmistusdokumentaatioon, jotta tarjous ja valmistusprosessi perustuvat todelliseen tarpeeseen.

Projekteista, joissa materiaalin sähköinen suorituskyky ja hallittu impedanssi ovat tärkeitä, katso kohta Korkeataajuisten piirilevyjen valmistus.

Palvelimen emolevyn kerrosten pinoaminen ja valmistuksen haasteet

Kerrospinoaminen tarjoaa sähköisen suunnittelun fyysisen perustan. Signaalikerrokset, tehotasot ja maatasot on järjestettävä siten, että suurnopeusreiteillä on sopivat referenssirakenteet ja että piirilevy tarjoaa myös riittävästi reitityskapasiteettia muistille, prosessorille, tallennustilalle ja laajennusliitännöille.

Kerrosmäärän lisääminen tarjoaa enemmän jyrsintäresursseja, mutta se tekee myös valmistuksesta vaativampaa. Kun useampia kerroksia yhdistetään monikerrosrakenteeksi, kerrosten kohdistus, laminointi, poraus, pinnoitus ja mittapysyvyys tulevat yhä tärkeämmiksi. Sisäkerroksen valmistusongelma voi jäädä piiloon laminoinnin jälkeen, joten prosessinohjaus on olennaista.

Tärkeitä pinoamis- ja valmistusparametreja ovat:

• Kerrosten kokonaismäärä
• Signaalikerroksen määritys
• Maa- ja sähkölentokoneiden sijainnit
• Ytimen ja prepregin paksuus
• Yksittäisen kuparikerroksen paksuus
• Valmiin levyn paksuus
• Impedanssiohjatut rakenteet
• Siirtymien kautta
• Sokeat ja haudatut viat
• Laser-mikroläpiviennit
• Takaporaus tarvittaessa

Porauksesta tulee erityisen tärkeää, kun paksussa monikerroslevyssä on pieniä reikiä. Valmiin levyn paksuuden ja reiän halkaisijan välinen suhde määrää sivusuhteen, joka puolestaan ​​vaikuttaa luotettavien pinnoitettujen reikien tekemisen vaikeuteen.

Takareikää voidaan käyttää, kun läpiviennit ulottuvat suurnopeussignaalin vaatimien kerrosten yli. Läpiviennin käyttämätön osa voi käyttäytyä tynkänä ja aiheuttaa ei-toivottuja sähköisiä katkoksia. Kun takareikää käytetään, valmistuspiirustuksissa on määriteltävä selvästi vaadittu rakenne ja syvyysrajat.

HDI-rakenne tuo mukanaan uuden monimutkaisuusasteen, koska laserporattujen mikroläpivientien on liityttävä tarkasti kohderakenteisiinsa. Julkaistusta rakenteesta riippuen voidaan tarvita pinottuja tai porrastettuja mikroläpivientejä, läpivienti-pad-rakenteita ja peräkkäistä laminointia.

Keskeinen valmistuskysymys ei ole pelkästään useampien kerrosten tuottaminen, vaan vapautetun pinon määrittelemien sähköisten ja mekaanisten suhteiden ylläpitäminen koko valmistuksen ajan.

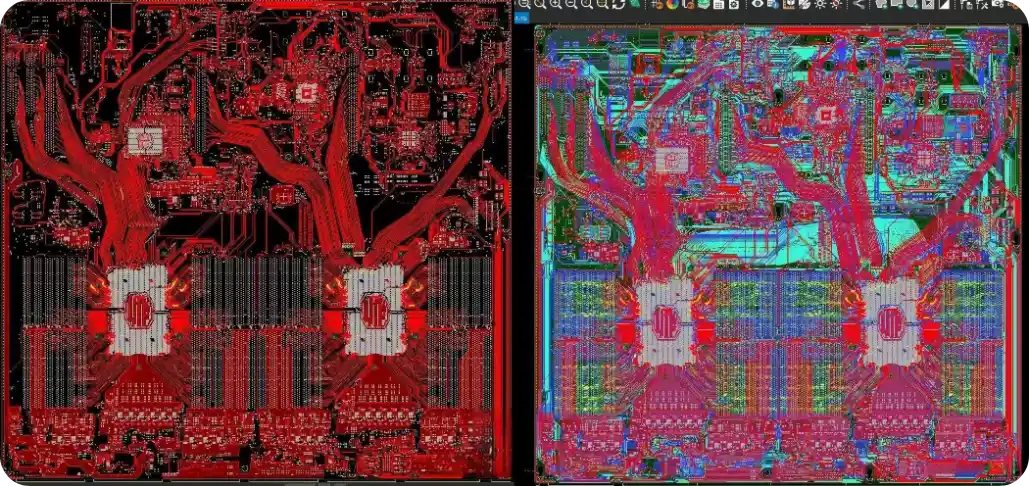

Nopea signaalin eheys ja reititys

Nopeat liitännät ovat yksi nykyaikaisten palvelinten emolevyjen määrittävistä ominaisuuksista. PCIe, nopea muisti, verkko- ja tallennusliitännät ovat kaikki riippuvaisia ​​siirtoteistä, joiden sähköisiä ominaisuuksia piirilevyn rakenne ohjaa.

Suurilla tiedonsiirtonopeuksilla piirilevyn johdinta ei voida pitää ihanteellisena johtimena. Johdinleveys, kuparin paksuus, dielektrinen korkeus, materiaalin ominaisuudet, referenssitason sijainti, differentiaaliparin etäisyys ja läpivientikaapelien siirtymät vaikuttavat kaikki kanavan käyttäytymiseen.

Nopeaan suorituskykyyn vaikuttavia piirilevyjen valmistusparametreja ovat:

• Jäljen leveys ja väli
• Kuparin paksuus
• Dielektrinen paksuus
• Materiaali Dk ja Df
• Vertailutason sijainti
• Differentiaaliparien geometria
• Rakenteen kautta
• Läpiviennin pituus
• Kylvösyvyys
• Etsaustarkkuus

Siksi ohjatun impedanssin on oltava yhteydessä varsinaiseen kerroskerrokseen. Jos dielektrisen materiaalin paksuus tai kuparirakenne muuttuu, myös tavoiteimpedanssin vaatima johdingeometria voi muuttua. Siksi valmistajan ei pitäisi korvata kerroskerrosta toisella vain siksi, että piirilevyssä on edelleen sama määrä kerroksia.

Suurnopeuksisiin kanaviin vaikuttavat myös lisäysvaimennus, heijastusvaimennus, ylikuuluminen ja epäjatkuvuudet läpivienneissä ja liittimissä. Nämä muodostuvat pääasiassa piirilevysuunnittelun aikana, mutta valmistajan on toistettava fyysinen rakenne, johon sähköinen suunnittelu perustui.

Erittäin nopeissa liitännöissä materiaalivalinnat ja kuparipinnan ominaisuudet voivat olla yhä tärkeämpiä. Sopiva ratkaisu riippuu kanavan pituudesta, tiedonsiirtonopeudesta, häviöbudjetista, pinoamisesta ja tietyn palvelinalustan laitevaatimuksista.

Highleap Electronics valmistaa suurtaajuisia ja suurnopeuksisia piirilevyjä asiakkaan määrittelemien materiaali-, pinoamis- ja valmistusvaatimusten mukaisesti.

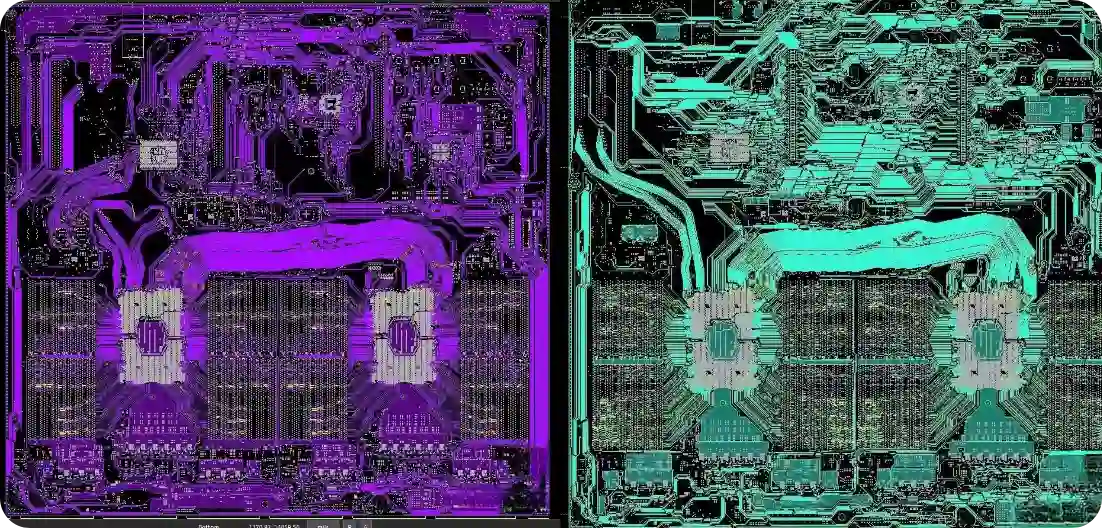

Virransyöttö ja lämmönhallinta

Palvelimen emolevyn virransyöttö on läheisesti kytköksissä piirilevyn rakenteeseen. Suorittimet, muisti ja kiihdytinlaitteisto voivat vaatia useita virtakiskoja ja huomattavaa virtaa, kun taas saman levyn on ylläpidettävä signaalin eheyttä nopeiden liitäntöjen välillä.

Piirilevy edistää tehonsyöttöä tehotasojen, maadoitusrakenteiden, kuparialueiden ja läpivientimatriisien kautta. Se edistää myös lämmönhallintaa tarjoamalla johtavia reittejä kuparikerrosten ja lämpöläpivientien läpi.

Tärkeitä piirilevyrakenteita voivat olla:

• Voima- ja maatasot
• Suurvirtaiset kuparialueet
• Virranjakelukerrokset
• Lämpöläpiviennit
• Virtakomponenttien alla olevien rakenteiden kautta
• Suuret kuparialueet
• Maadoitusrakenteet suurnopeus- ja teholaitteiden ympärillä

Painavampi kupari voi tarjota paremman virrankuljetuskyvyn ja auttaa lämmön jakamisessa, mutta se myös muuttaa valmistusprosessia. Suuret kuparipinta-alat ja eri kuparipainot kerrosten välillä voivat vaikuttaa etsaukseen, pinnoitukseen, laminointiin ja mittapysyvyyteen.

Lämpöläpiviennit voivat siirtää lämpöä pintakomponenteista sisäisiin kuparirakenteisiin. Lopullinen lämpöteho riippuu kuitenkin koko järjestelmästä, mukaan lukien komponenttien teho, jäähdytyselementit, ilmavirtaus, mekaaninen suunnittelu ja piirilevyn rakenne. Piirilevyä tulisi siksi pitää yhtenä osana lämpöratkaisua eikä erillisenä jäähdytyselementtinä.

Lämpöluotettavuuteen vaikuttavat myös kuparin, hartsin ja laminaatin erilaiset laajenemisominaisuudet. Toistuva lämmitys ja jäähdytys voivat aiheuttaa rasitusta pinnoitetuille reikille, läpivienneille ja monikerrosrakenteille, minkä vuoksi materiaalivalinnat ja valmistuksen laatu ovat tärkeitä pitkän aikavälin luotettavuuden kannalta.

Palvelimen piirilevyjen laatu ja luotettavuus

Palvelimen emolevyn odotetaan toimivan osana jatkuvasti toimivaa tietokonejärjestelmää, joten piirilevyn laatua ei voida arvioida pelkästään ulkokerroksen ulkonäön perusteella. Sisäisten kerrosten liitäntöjen, pinnoitettujen reikien, mikroreikien, impedanssirakenteiden ja piirilevyn mittojen on pysyttävä julkaistujen valmistusvaatimusten rajoissa.

Monimutkaisten monikerroslevyjen laadunvalvonta alkaa valmistustiedoista. CAM-tarkastus voi tunnistaa mahdolliset valmistusongelmat ennen tuotantoa, kun taas sisäkerroksen käsittelyn aikana tehtävä tarkastus voi havaita piirivirheitä ennen kuin kerrokset laminoidaan pysyvästi yhteen.

Projektin vaatimuksista riippuen tarkastus voi sisältää:

• AOI piirikuvioiden tarkastusta varten
• Sähköinen testaus katkosten ja oikosulkujen varalta
• Mittatarkastus
• Silmämääräinen tarkastus
• Impedanssin varmennus
• Röntgentarkastus tarvittaessa

Nopeammissa malleissa impedanssin varmennus voi antaa valmistuspalautetta kontrolloidun impedanssin omaaville rakenteille. BGA-koteloita sisältävien koottujen piirilevyjen osalta röntgentarkastusta voidaan käyttää komponenttirungon alla piilossa olevien juotosliitosten tutkimiseen.

Asiakkaan tai tuotestandardin niin vaatiessa voidaan tarvita lisätestejä luotettavuudelle. Sopiva testausohjelma tulisi määrittää todellisen piirilevyn rakenteen, sovellusvaatimusten ja laatuspesifikaation perusteella sen sijaan, että oletettaisiin, että jokainen palvelimen emolevy tarvitsee saman testipaketin.

Tuotantopalvelimen emolevyn tärkein tavoite on toistettavuus. Valmistajan on toistettava julkaistu rakenne johdonmukaisesti eri tuotantoerissä, erityisesti silloin, kun levyssä on paljon kerroksia, HDI-rakenteita, nopea reititys ja monimutkainen kuparijohtimien jakauma.

Prototyyppi vs. massatuotantopalvelimen piirilevy

Yksi tärkeimmistä päätöksistä palvelimen emolevyprojektissa on sen määrittäminen, kuinka paljon huomiota piirilevyn kustannuksiin tulisi kiinnittää kussakin kehitysvaiheessa. Prototyyppi ja massatuotantopiirilevy voivat käyttää samaa perussuunnittelua, mutta hankintaprioriteetit ovat erilaiset.

Prototyyppipalvelimen emolevyn piirilevy

Prototyypin osalta päätavoitteena on validoida tuote. Suunnittelutiimin on ehkä tarkistettava prosessorin toiminta, muistin vakaus, PCIe-linkit, tallennustila, verkko, virransyöttöjärjestys, lämpökäyttäytyminen, laiteohjelmisto ja mekaaninen integraatio. Ensimmäisessä piirilevyn tarkistuksessa voi myös ilmetä ongelmia, jotka vaativat muutoksia reititykseen, komponenttien sijoitteluun tai virransyöttöön.

Tästä syystä prototyypin tulisi yleensä priorisoida tuotteen iterointia, valmistuksen yhdenmukaisuutta ja kohtuullista läpimenoaikaa sen sijaan, että keskityttäisiin yksinomaan alimpaan piirilevyn yksikköhintaan. Jos piirilevyjä valmistetaan vain pieni määrä, kahden piirilevyn tarjouksen välinen taloudellinen ero voi olla paljon pienempi kuin seuraavan suunnittelupäivityksen viivästyttämisen kustannukset.

Vuoden 2026 hintavaihtelu tekee tästä erosta entistäkin merkityksellisemmän. Materiaalin tai komponentin hinnan alenemisen odottaminen voi olla kohtuullista, kun projektin aikataulu on aidosti joustava, mutta sen ei pitäisi olla syy viivyttää tärkeää teknistä validointiprosessia, kun tuotetta on vielä testattava.

Prototyyppiprojekteissa käytännön prioriteetti on:

1. Rakenna nykyinen tekninen versio.
2. Vahvista sähköinen ja lämpösuorituskyky.
3. Tunnista suunnittelu- tai valmistusongelmat.
4. Päivitä piirilevy ja osaluettelo.
5. Tee seuraava versio tarvittaessa.
6. Optimoi tuotantokustannukset, kun suunnittelu on vakiintunut.

Massatuotantopalvelimen emolevyn piirilevy

Massatuotanto on erilainen, koska piirilevyjen ja komponenttien kustannukset kerrotaan tuotantomäärän mukaan. Pieni muutos piirilevyjen materiaalikustannuksissa, muistin hinnoittelussa tai muussa kriittisessä tuoteluettelon kohdassa voi vaikuttaa merkittävästi, kun projektiin kuuluu tuhansia koottuja piirilevyjä.

Vahvistetun tuotanto-ohjelman osalta on siksi hyödyllistä tarkastella yhdessä piirilevymateriaalien saatavuutta, komponenttien toimituksia, tarjouksen pätevyyttä, valmistuskapasiteettia ja vaadittua toimitusaikataulua. Alhaisemman hinnan odottamista ei pidä pitää varmana strategiana, koska piirilevymateriaalit ja elektroniset komponentit voivat sekä kalliimmaksi että halvemmaksi tulla.

Kun tuotantoaikataulu on joustava, ostotiimi voi vertailla eri ostoaikoja ja hyväksyttyjä komponentti- tai materiaalivaihtoehtoja. Kun tuotantoaikataulu on jo vahvistettu, prioriteettina on yleensä varmistaa tarvittava toimitus hyväksyttävillä kokonaiskustannuksilla aiheuttamatta tuotantoviivettä.

Massatuotannossa arvioi kokonaisvalmistuskustannukset pelkän piirilevyn hinnan sijaan. Asiaankuuluva laskelma voi sisältää piirilevyn valmistuksen, komponentit, kokoonpanon, testauksen, saannon, logistiikan ja viivästyneen tuotannon kustannukset.

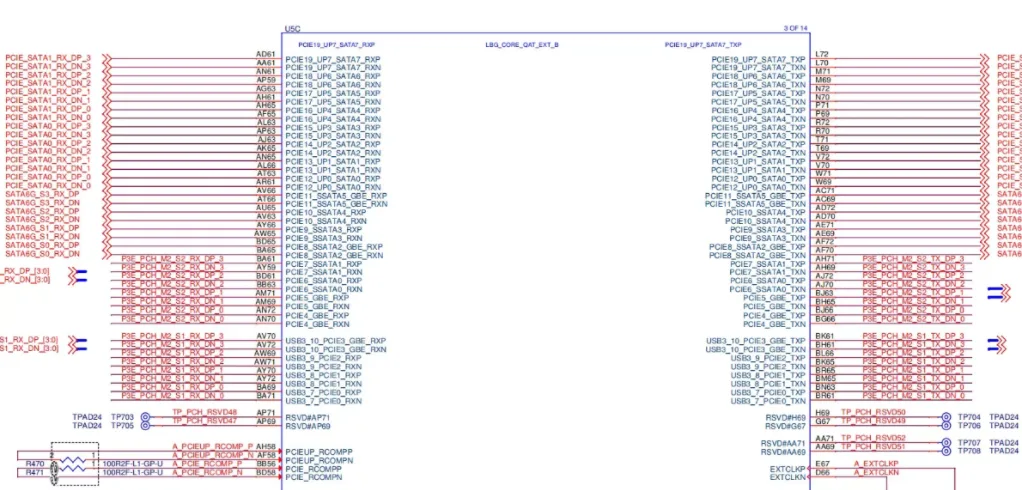

Palvelimen emolevyn piirilevykokoonpano

Palvelimen emolevyn kokonaisprojektissa piirilevyn valmistus on vain yksi osa valmistusprosessia. Koottu piirilevy voi sisältää prosessoreita, muistilaitteita, BGA-paketteja, hienojakoisia komponentteja, virranhallintalaitteita, liittimiä ja muita komponentteja, joiden kustannuksilla ja saatavuudella voi olla suurempi vaikutus tuotteen kokonaiskustannuksiin kuin itse piirilevyllä.

Komponenttien hankintaa tulisi siksi harkita yhdessä piirilevyjen valmistuksen ja kokoonpanon kanssa. Prototyypille sopiva osaluettelo saattaa vaatia uudelleentarkastelua ennen massatuotantoa, koska komponenttien saatavuus, hinnoittelu, elinkaaren tila tai hyväksytyt vaihtoehdot voivat muuttua kehityssyklin aikana.

Tyypillinen palvelimen emolevyn piirilevypaketti sisältää:

• Materiaalilasku
• Valmistajan osanumerot tarvittaessa
• Poimi ja aseta -tiedot
• Kokoonpanopiirustukset
• Komponenttien suuntatiedot
• BGA- ja hienojakoisten komponenttien vaatimukset
• Erityiset kokoamisohjeet
• Tarkastusvaatimukset
• Sähköisiä tai toiminnallisia testausvaatimuksia

BGA-kokoonpano vaatii erityistä huomiota, koska juotokset ovat piilossa kotelon alla. Piirilevyn alueiden geometria, juotosmaski, pinnan viimeistely, läpivientirakenteet ja piirilevyn tasaisuus voivat siksi vaikuttaa kokoonpanon laatuun. Palvelinlevyillä, joissa on tiheitä BGA-alueita, piirilevyn valmistus ja piirilevyn pohja tulisi suunnitella yhdessä sen sijaan, että näitä kahta prosessia käsiteltäisiin täysin erillisinä.

Highleap Electronics tarjoaa piirilevyjen kokoonpanoa ja valmistusta. Projektin vaatimuksista riippuen kokoonpano voi sisältää SMT-, läpireikä- ja BGA-kokoonpanon, ja tarkastus ja testaus ovat asiakkaan vaatimusten mukaisia.

Projektit, jotka vaativat piirilevyjen valmistusta, komponenttien hankintaa ja kokoonpanoa yhden valmistustyönkulun kautta, katso Avaimet käteen -piirilevyjen kokoonpano.

Palvelimen emolevyn piirilevyn tarjous

Palvelimen emolevyn tarjoukseen tarvittavat tiedot riippuvat siitä, vaatiiko projekti paljaan piirilevyn valmistusta, piirilevyn kokoonpanoa vai molempia. Todellisten valmistustietojen antaminen antaa toimittajalle mahdollisuuden arvioida rakennetta sen sijaan, että hintaa arvioitaisiin pelkästään piirilevyn mittojen ja kerrosmäärän perusteella.

Piirilevyjen valmistusta varten toimita:

• Gerber-tiedostot tai vastaavat valmistustiedot
• NC-poraustiedostot
• Piirilevyn valmistuspiirustus
• Kerrosten pinoaminen
• Materiaalimääritykset
• Valmiin levyn paksuus
• Kuparin vaatimukset
• Pintakäsittely
• Kontrolloidun impedanssin vaatimukset
• HDI-vaatimukset
• Sokea ja haudattu vaatimusten kautta
• Microvia-vaatimukset
• Takaporauksen vaatimukset
• Piirilevyn määrä

Piirilevyjä varten toimita myös:

• HYVÄ
• Poimi ja aseta -tiedostot
• Asennuskuva
• Komponenttien tekniset tiedot
• Testausvaatimukset
• Vaadittu määrä
• Tavoitetuotantoaikataulu

Prototyyppiprojektissa saatavilla olevat suunnittelutiedot voidaan toimittaa, vaikka lopullinen tuotantopaketti olisi vielä kesken. Varhainen valmistuksen tarkastus voi auttaa tunnistamaan piirilevyjen rakenneongelmia ja antaa alustavan kustannus- ja toimitusaikaviitteen ennen seuraavaa suunnittelupakettia.

Massatuotantoa varten on hyödyllistä ilmoittaa odotettu tuotantomäärä ja tavoiteaikataulu yhdessä piirilevy- ja osaluettelotietojen kanssa. Näin tarjousta voidaan arvioida materiaalivaatimusten, komponenttien hankinnan, piirilevytuotannon ja kokoonpanokapasiteetin kontekstissa.

Vuoden 2026 hinnoitteluehdot voivat muuttua, joten tarjous tulisi tarkistaa myös voimassaoloajan, materiaalien saatavuuden ja komponenttien saatavuuden osalta ennen suuren tuotantotilauksen julkaisemista.

Vielä kehitteillä olevissa palvelinemolevyprojekteissa prioriteetti voi olla valmistettavissa olevan prototyypin nopea hankkiminen ja tuotteen validoinnin jatkaminen. Vahvistetuissa tuotanto-ohjelmissa painopiste voi siirtyä tarvittavien piirilevymateriaalien ja -komponenttien varmistamiseen, kokonaisvalmistuskustannusten hallintaan ja tuotantoaikataulun ylläpitämiseen.
