Sähkötestauksen merkitys piirien kehittämisessä ja sähkötestainten tyypit

Piirisuunnittelun monimutkaisessa maailmassa, jossa sähkövirrat hallitsevat ylivoimaisesti, elektronisten ja sähkölaitteiden eheyden ja toimivuuden varmistaminen on ensiarvoisen tärkeää. Tämän pyrkimyksen ytimessä on sähkötestauksen käytäntö, kriittinen prosessi, joka vahvistaa piirisuunnittelun suorituskyvyn ja luotettavuuden. Paljaista piirilevyistä monimutkaisiin elektronisiin järjestelmiin sähkötestauksella on keskeinen rooli laatustandardien ja -määritysten noudattamisen varmistamisessa. Tämä kattava opas tutkii sähkötestauksen vivahteita piirisuunnittelussa sen perusperiaatteista saatavilla olevien testausmenetelmien ja -työkalujen monipuoliseen valikoimaan.

Sähkötestauksen ymmärtäminen piirisuunnittelussa

Sähkötestaus piirisuunnittelun yhteydessä kattaa laajan kirjon tekniikoita ja menetelmiä, joilla pyritään varmistamaan sähköisten ja elektronisten komponenttien toimivuus, eheys ja suorituskyky. Samoin kuin sähköasentajat arvioivat johdotuksen toimivuutta kaupallisissa ja asuinympäristöissä, piirilevyt testataan tarkasti sen varmistamiseksi, että ne täyttävät tiukat laatustandardit.

Painettujen piirilevyjen (PCB:t) kehitystä on ohjannut armoton innovaation ja toiminnallisuuden tavoittelu. Kun piirilevyistä on tullut monimutkaisempia, ja ne sisältävät lisäkerroksia, komponentteja ja kehittyneitä ominaisuuksia, kuten sokeita läpivientejä ja haudattuja läpivientejä, kattavan sähkötestauksen tarve on tullut yhä kriittisemmäksi. Huolimatta tekniikan kehityksestä ja prosessiparannuksista piirilevyjen valmistuksessa, sähkövikojen riski on jatkuvasti olemassa, mikä edellyttää vankat testausprotokollat ​​mahdollisten ongelmien lieventämiseksi.

Painettujen piirilevyjen sähkötestauksen muodot

Painettujen piirilevyjen sähköinen testaus kattaa erilaisia ​​menetelmiä, jotka on räätälöity piirien suorituskyvyn eri näkökohtien arvioimiseksi. Vaikka tietyt tekniikat voivat vaihdella eri valmistajien välillä, yleiset testausmenetelmät keskittyvät kriittisiin alueisiin, kuten vastus, kapasitanssi ja jatkuvuus.

Bare Boardille:

• Resistanssi- ja kapasitanssitestausta käytetään yleisesti, usein yhdistelmänä, piirijälkien ja kytkentöjen eheyden arvioimiseksi.
• Kapasitanssitestaukseen sisältyy lyhyitä ja avoimia testejä, joissa havaitaan varattujen tasojen tai verkkojen aiheuttamat kapasitanssierot, vaikkakin luontaisine epätarkkuuksin.
• Resistanssitestaus mittaa piiriverkkojen resistanssia, ja pieni vastus on toivottavaa optimaalisen johtavuuden saavuttamiseksi.

Sähköiset testausprosessit piirilevyissä

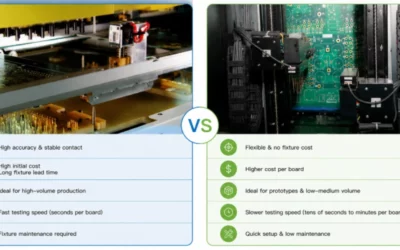

Piirilevyjen tuotantoprosessi huipentuu sähkötestaukseen, joka on keskeinen vaihe, jossa varmistetaan piirilevyn liitäntöjen täydellisyys ja toimivuus. Käytetään erilaisia ​​testausmenetelmiä, joista piirin sisäinen testaus ja lentävä luotaintestaus ovat yleisimpiä.

Piirin sisäinen testaus:

• Käyttää nauloja päästäkseen piirisolmuihin ja testata niitä, mikä tarjoaa kattavan arvion piirien suorituskyvystä ja toimivuudesta.
• Ihanteellinen suurille tuotantomäärille ja edistyneille tuotteille, vaikka siihen liittyy pidemmät kehitystyöajat ja korkeammat alkukustannukset.
• Tarjoaa etuja, kuten yksittäisten komponenttien testauksen, logiikkatoimintojen varmistuksen ja sisäisen FPGA-varmistuksen.

Lentävän luotaintestaus:

• Sisältää kiinteiden ja siirrettävien koettimien käytön samanaikaisen piirin sisäisen testauksen suorittamiseksi sekä piirilevyn ylä- että alakerroksessa.
• Soveltuu varhaisen vaiheen kehittämiseen ja vähäiseen tuotantoon tarjoten joustavuutta ja helppoa räätälöintiä ilman erityisiä työkaluja.
• Tarjoaa nopean testausominaisuuden, mutta voi aiheuttaa korkeampia yksikkökustannuksia ja pidemmät testijaksot verrattuna piirin sisäiseen testaukseen.

Sähköisten testauslaitteiden tyypit ja niiden käyttötarkoitukset

Sähkötestaajat ovat korvaamattomia työkaluja piirien testauksessa, ja ne tarjoavat toimintoja jännitteen mittauksesta jatkuvuustestaukseen. Erilaiset sähkötestaajat palvelevat tiettyjä tarkoituksia piirien suunnittelussa ja kunnossapidossa.

Kosketuksettomat jännitteetesterit:

• Tunnista piirien jännite turvallisesti ilman suoraa kosketusta käyttämällä induktiivista tunnistustekniikkaa.
• Tarjoaa nopean jännitteen ilmaisun, mikä tekee niistä ihanteellisia alustavaan jännitteen tarkistukseen ja vianetsintään.

Neonjännitetestaajat:

• Yksinkertaiset mutta tehokkaat testerit, jotka osoittavat jännitteen olemassaolon neonlampun valaistuksen kautta.
• Vaadi fyysistä kosketusta virtapiirien kanssa jännitteen havaitsemiseksi, joten ne sopivat jännitteen tarkistamiseen pistorasiassa ja johdotuksessa.

Plug-in Circuit Analyzers:

• Plug and play -testauslaitteet, jotka arvioivat pistorasian johdotuksen oikeellisuuden ja maadoituksen eheyden.
• Käytä LED-ilmaisimia erilaisten kytkentäolosuhteiden näyttämiseen, mikä auttaa pistorasiaan liittyvien ongelmien nopeassa diagnosoinnissa.

Jatkuvuuden testaajat:

• Akkukäyttöiset laitteet, joita käytetään piirien jatkuvuuden tarkistamiseen ja auki- tai oikosulkujen tunnistamiseen.
• Tärkeä johtojen eheyden tarkistamisessa ja viallisten liitäntöjen tunnistamisessa sähköpiireissä.

Monimittarit:

• Monipuoliset instrumentit, jotka pystyvät mittaamaan jännitettä, virtaa, vastusta, kapasitanssia ja taajuutta.
• Tarjoa tarkat mittaukset ja diagnostiikkaominaisuudet, mikä tekee niistä välttämättömiä ammattisähköasentajille ja piirisuunnittelijoille.

Solenoidijännitetestaajat:

• Monitoimitesterit, jotka soveltuvat jännitteen ja napaisuuden testaamiseen, joissa on vankka rakenne ja ne eivät ole riippuvaisia ​​akuista.
• Tarjoaa yksinkertaisuutta ja luotettavuutta, vaikkakin pienemmällä tarkkuudella verrattuna monimittareihin.

Digitaaliset kiinnitysmittarit:

• Yhdistä virta-anturin ja monimittarin toiminnot, joissa on kiristysleuat turvallisempaa virranmittausta varten.
• Ihanteellinen ammattisähköasentajille, jotka työskentelevät suurvirtapiireissä ja paneeleissa.

Sauvan jännitemittarit:

• Erikoistestaajat, jotka on suunniteltu jännitteen mittaamiseen käyttämällä anturin johtoja tai sähköstaattisia sauvoja.
• Tarjoa tarkka jännitteen havaitseminen ja mittaus, vaikkakin korkeammalla hinnalla verrattuna muihin testerityyppeihin.

DFM-tarkistuksen merkitys piirilevyjen sähkötestauksessa

Painettujen piirilevyjen (PCB) valmistuksen sähköisten testausten eheys ja tarkkuus riippuvat huolellisesta Design for Manufacturing (DFM) -arvioinnista. DFM-tarkistus on olennainen alustava vaihe, joka varmistaa piirilevysuunnittelun elinkelpoisuuden ja laadun ennen tuotannon aloittamista. Tämä prosessi sisältää suunnittelutiedostojen, NETLIST-tietojen ja valmistustietomuotojen, kuten ODB++ tai RS274X – X2, tarkastamisen, jotta voidaan tunnistaa mahdolliset ongelmat tai erot, jotka voivat vaikuttaa sähkötestausprosessiin.

PCB-testausprosessin käynnistäminen CAM:ssa

Piirilevyjen sähkötestauksen matka alkaa tietokoneavusteisessa valmistusympäristössä (CAM). CAM-insinöörit suorittavat kattavan tarkastelun piirilevysuunnittelusta varmistaakseen , että se on valmistusstandardien ja -spesifikaatioiden mukainen. Tämä tarkoittaa piirilevyasettelun eri kerrosten tutkimista mahdollisten poikkeamien havaitsemiseksi määrätyistä ohjeista. Lisäksi NETLIST-tiedot, jotka kuvaavat komponenttien välisiä yhteyksiä, ristiinviitataan suunnittelutiedostoihin tarkkuuden ja täydellisyyden varmistamiseksi.

CAM-insinööritiimillä on keskeinen rooli testausprotokollien määrittämisessä ja suunnittelun alustavan tarkastelun suorittamisessa. Tämä kriittinen vaihe toimii perustana seuraaville testausprosesseille ja varmistaa, että lopullinen lopputuote täyttää halutut laatustandardit. Koko CAM-prosessin ajan suunnittelutiimi toistaa tarkistuksen huolellisesti varmistaakseen johdonmukaisuuden ja tarkkuuden.

Haasteiden käsitteleminen NETLISTin saatavuudessa

Yksi yleinen haaste piirilevyjen valmistuksessa on NETLIST-tietojen puuttuminen. Huolimatta sen tärkeydestä tarkan sähkötestauksen helpottamisessa, ei ole harvinaista, että asiakkaat jättävät NETLISTin toimittamatta suunnittelutiedostojen mukana. Valmistajat tiedustelevat usein NETLIST-tietojen saatavuutta, mutta huomaavat, että niitä ei ole saatavilla.

Tällaisissa tapauksissa valmistajat luottavat omistamiinsa ohjelmistotyökaluihinsa poimiakseen NETLIST-tietoja suunnittelutiedostoista tai tietokannasta. Vaikka nämä työkalut ovat erittäin tehokkaita, niiden tehokkuus riippuu toimitettujen tietojen laadusta ja täydellisyydestä. Suunnittelutiedostoissa olevat virheet tai eroavaisuudet voivat johtaa epätarkkuuksiin NETLIST-poimintaprosessin aikana, mikä voi johtaa mahdollisiin ongelmiin seuraavissa testausvaiheissa.

Kaiken kaikkiaan DFM -tarkastus toimii kriittisenä edeltäjänä piirilevyjen sähkötestaukselle varmistaen valmistusprosessin tarkkuuden, eheyden ja laadun. Tutkimalla huolellisesti suunnittelutiedostot, NETLIST-tiedot ja valmistusspesifikaatiot valmistajat voivat tunnistaa ja puuttua mahdollisiin ongelmiin varhaisessa vaiheessa, mikä minimoi virheiden riskin ja optimoi testausprosessin tehokkuuden. Haasteista, kuten NETLIST-tietojen puutteesta, huolimatta valmistajat hyödyntävät edistyneitä ohjelmistotyökaluja tarvittavien tietojen poimimiseen, mikä korostaa kattavan tiedonhallinnan merkitystä piirilevyjen valmistuksessa . Priorisoimalla DFM-tarkastusta ja tiedon eheyttä valmistajat voivat virtaviivaistaa sähkötestausprosessia ja toimittaa korkealaatuisia piirilevyjä, jotka täyttävät nykyaikaisten elektroniikkasovellusten tiukat vaatimukset.

Piirilevytestauksen merkitys

Ymmärrämme Highleap Electronicilla piirilevyjen kriittisen roolin elektronisten laitteiden toiminnassa ja suorituskyvyssä. Alan johtavana valmistajana asetamme laadun ja luotettavuuden etusijalle tuotantoprosessimme kaikilla osa-alueilla. Piirilevyjen testaus on olennainen askel sitoumuksessamme toimittaa ylivoimaisia ​​piirilevyjä asiakkaillemme.

Laadunvarmistus: Yksi tärkeimmistä syistä piirilevyjen testaamiseen on varmistaa, että jokainen piirilevy täyttää tiukat laatustandardit. Highleap Electronicilla käytämme edistyneitä testausmenetelmiä havaitaksemme ja korjataksemme piirien mahdolliset viat tai epäjohdonmukaisuudet. Suorittamalla perusteellisia sähkötestejä, mukaan lukien jatkuvuustarkastukset ja jännitemittaukset, takaamme, että piirilevymme täyttävät korkeimmat laatuvaatimukset.

Toiminnan varmennus: Piirilevyjen testaaminen antaa meille mahdollisuuden varmistaa, että kaikki piirilevyn komponentit ja liitännät toimivat oikein. Kattavat testausprotokollamme kattavat laajan kirjon toiminnallisia näkökohtia varmistaen, että piirilevyt suorittavat tarkoitetut tehtävänsä luotettavasti. Olipa kyseessä sitten signaalin eheyden testaus tai tiettyjen komponenttien toimivuuden validointi, pyrimme kaikin tavoin varmistamaan piirilevyjemme optimaalisen suorituskyvyn.

Luotettavuusarviointi: Toiminnallisen testauksen lisäksi priorisoimme myös piirilevyjemme luotettavuutta. Suoritamme piirilevyillemme tiukat luotettavuusarvioinnit varmistaaksemme, että ne kestävät todellisten sovellusten vaatimukset. Lämpöominaisuuksien testeistä ympäristönkestävyysarviointeihin arvioimme piirilevyjämme erilaisissa olosuhteissa taataksemme niiden pitkäaikaisen luotettavuuden.

Asiakastyytyväisyys: Highleap Electronicilla asiakastyytyväisyys on kaiken toimintamme etusijalla. Testaamalla jokaisen piirilevyn ennen sen lähtöä tehtaaltamme tarjoamme asiakkaillemme mielenrauhan tietäen, että he saavat korkealaatuisia ja luotettavia tuotteita. Sitoutumisemme laatuun ja luotettavuuteen edistää asiakkaidemme luottamusta, mikä johtaa pitkäaikaisiin kumppanuuksiin ja tyytyväisiin loppukäyttäjiin.

Kenttävikojen ehkäisy: Vialliset piirilevyt voivat aiheuttaa kalliita kenttävikoja ja vahingoittaa tuotemerkin mainetta. Suorittamalla perusteellisia testejä tuotantoprosessin aikana minimoimme virheiden riskin ja varmistamme, että piirilevymme toimivat moitteettomasti kentällä. Ennakoiva lähestymistapamme testaukseen auttaa ehkäisemään mahdollisia ongelmia ja varmistaa piirilevyjemme käyttämien elektronisten laitteiden luotettavuuden.

Valmistusongelmien tunnistaminen: Piirilevyjen testaaminen ei ainoastaan ​​varmista tuotteen laatua, vaan auttaa myös tunnistamaan ja ratkaisemaan valmistusongelmia tuotantoprosessin alkuvaiheessa. Highleap Electronicilla käytämme testausdataa valmistusprosessiemme jatkuvaan parantamiseen ja virheiden poistamiseen niiden lähteellä. Puuttumalla valmistusongelmiin nopeasti ylläpidämme piirilevyjemme korkeimpia laatu- ja luotettavuusstandardeja.

Yhteenvetona voidaan todeta, että piirilevyjen testaus on kriittinen askel sitoumuksessamme toimittaa ylivoimaisia ​​piirilevyjä asiakkaillemme. Highleap Electronic asettaa laadun, luotettavuuden ja asiakastyytyväisyyden etusijalle standardin huippuosaamiselle elektroniikkateollisuudessa. Edistyneiden testausominaisuuksiemme ja jatkuvaan parantamiseen sitoutumisellamme varmistamme, että piirilevymme täyttävät korkeimmat suorituskyvyn ja luotettavuuden vaatimukset ja vastaavat asiakkaidemme muuttuviin tarpeisiin nykypäivän kilpailluilla markkinoilla.

Yhteenveto

Sähkötestaus on piirisuunnittelun kulmakivi, joka varmistaa elektronisten ja sähkölaitteiden toimivuuden, eheyden ja turvallisuuden. Paljaista piirilevyistä monimutkaisiin elektronisiin järjestelmiin, tiukat testausprotokollat ​​ovat ratkaisevassa asemassa suorituskyvyn ja laatustandardien noudattamisen varmistamisessa. Ymmärtämällä sähkötestauksen periaatteet ja menetelmät piirisuunnittelijat ja valmistajat voivat optimoida tuotteen luotettavuuden ja suorituskyvyn minimoiden samalla sähkövikojen riskin.

Ammattilaisten ja harrastajien kannalta monipuolinen sähkötestauslaitetyyppien tuntemus mahdollistaa tehokkaan vianetsinnän, huollon ja virtapiirien optimoinnin. Suoritatpa sitten jännitemittauksia, jatkuvuustarkastuksia tai kattavaa piirianalyysiä, oikea sähkötestauslaite voi virtaviivaistaa testausprosesseja ja parantaa yleistä tuottavuutta. Piirisuunnittelun ja tekniikan jatkuvan kehityksen myötä sähkötestauksen merkitys on yhtä tärkeä kuin koskaan, mikä edistää innovaatioita ja varmistaa elektronisten ja sähköjärjestelmien jatkuvan kehityksen.
