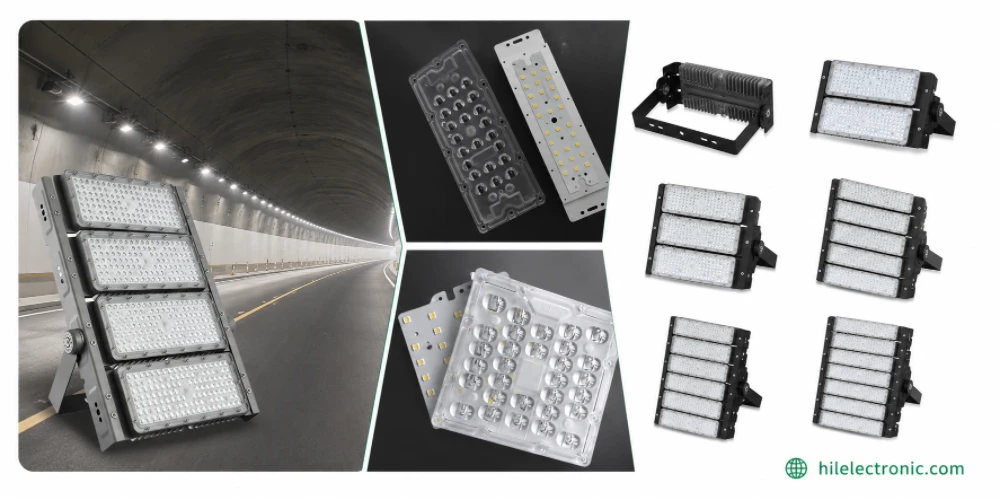

LED-tunnelivalojen piirilevyjen valmistus — Luotettavat moottorit ja ajurit

Tunnelivalaistus on yksi vaativimmista sovelluksista: valaisimet toimivat 24 tuntia vuorokaudessa, himmenevät laskettujen kirkkausalueiden mukaan ja kestävät jatkuvaa tärinää, syövyttäviä pakokaasuja, huuhtelua ja pölyä vuosikymmeniä rajoitetulla pääsyllä. Jokainen rasitus kohdistuu piirilevyyn. Highleap Electronics valmistaa tunnelivalaisimien moottoreita ja kokoaa mukautuvia ohjainlaitteita korkeiden luotettavuusstandardien mukaisesti. metalliydinalusta, rakennettu toiveidesi mukaan. Olemme sopimusvalmistaja, emme valaisinvalmistaja – sinä suunnittelet ja toimitat valaisimen; me valmistamme sen piirilevyt suunnitelmiesi mukaan tai suunnittelemme ne tarpeidesi mukaan. ISO 9001, VÄHIMMÄISMÄÄRÄ 1 yksikkö, 24 tunnin tarjous.

Tämä sivu käsittelee valmistamaamme erittäin luotettavaa piirilevyä, mukautuvan himmennyksen ohjaimen kokoonpanoa, ympäristökarkaisua ja tilaamista. Aloitetaan lähetä meille tiedostosi.

1. Miksi tunnelivalaistuksen toimittajat valitsevat Highleapin piirilevyvalmistajakseen

Tunnelivalaisin on teollisuuden ohjauslaite, joka lähettää valoa. Valmistusperiaate, joka tuottaa luotettavaa auto- ja infrastruktuurielektroniikkaa – konservatiivinen kuormituksen alentaminen, kestävä tiivistys, jäljitettävä laatu ja validointi ennen toimitusta – erottaa viisitoista vuotta koskemattomana toimivan tunnelipiirilevyn huoltovastuusta. Sisäänrakennettuna jokaiseen piirilevyyn on kyseinen valmistustapa, joka vastaa vaatimuksiasi ja on luokkaasi.

• Infrastruktuuritason valmistus — IPC-luokan 3 rakenne, konservatiiviset lämpötilamarginaalit, sisäänajoseulonnan jokaisella yksiköllä.
• Adaptiivinen himmennysohjainkokoonpano — laaja-alainen, portaaton, ulkoisesti ohjattava, rakennettu ohjausspesifikaatioidesi mukaan.
• Täysi jäljitettävyys — dokumentoidut materiaalierät, rakennuspöytäkirjat ja testitulokset tarjouksia varten.
• Täydellinen lautasetti — kevyt moottori, kuljettajaja yhden vastuullisen toimittajan valmistama ohjaus.
• Rakenna spesifikaatioiden mukaan, VÄHIMMÄISMÄÄRÄ 1 kpl, ISO 9001, 24 tunnin tarjous, OEM/white-label.

2. Luotettavan tunnelivalaisimen moottorin valmistus

Jatkuva käyttö tarkoittaa, että piirilevy ei koskaan saa lämpötaukoa, joten valmistamme valomoottorin toimimaan viileänä ympäri vuorokauden vuosikymmeniä maltillisilla marginaaleilla joko sinun määrittelemälläsi kerrosrakenteella tai meidän suunnittelemallamme kerroksella, joka vastaa tavoitettasi.

Jatkuva käyttö muuttaa lämpölaskennan. Katuvalo jäähtyy yöllä; tunnelin valaisin saavuttaa vakaan tilan ja pitää sen vuosia, joten suunnittelupisteenä on tunnelin sisällä vallitseva pahin mahdollinen jatkuva ympäristölämpötila – usein selvästi ulkoilman lämpötilaa korkeampi liikenteen lämmön ja rajoittuneen ilmavirran vuoksi. Suunnittelemme piirilevyn varovaisella marginaalilla tätä arvoa vasten ja validoimme sen lämpökuvauksella kuormituksen alaisena, koska piirilevy, joka kestää vain ajoittaista käyttöä, kuumenee liikaa jatkuvassa käytössä.

• Alumiininen MCPCB — valmistettu meidän toimestamme alumiininen LED-piirilevy linja, joka on mitoitettu 24/7-käyttöön korotetussa ympäristön lämpötilassa.
• Runsas dielektrinen marginaali — pitää liitoskohdan lämpötila jatkuvasti alhaisena; katso MCPCB:n dielektrinen kerros.
• Raskas kupari — pitkien valaisinsarjojen virran ja hajauttamisen osalta.
• IPC-luokan 3 työn laatu — infrastruktuurin korkea luotettavuusstandardi.
• SMD tai COB - SMD tasaisen seinävalaistuksen takaamiseksi, COB kompakteihin kynnysvalaisimiin.

3. Adaptiivisen himmennyksen ohjain ja ohjauskorttikokoonpano

Adaptiivinen himmennys on modernin tunnelivalaistuksen ydin: valaisimet suunnitellaan vyöhykkeiksi – kynnys-, siirtymä-, sisä- ja poistumisalueiksi – joista jokaisella on laskettu luminanssi, jonka portaalianturit asettavat ohjausjärjestelmään. Kokoamme ohjaimen ottamaan vastaan ​​ulkoisen komennon ohjausmääritystesi mukaisesti.

• Himmennettävät vakiovirta-ajurit — 0–10 V, DALI, PWM ja porrastettu himmennys syvillä, vakailla ja portaattomilla alueilla, jotka välttävät välkyntää tai näkyvää porrastusta; katso LED-ajurin piirilevy.
• Älykäs hallinta — anturiohjattu adaptiivinen logiikka ja keskusjärjestelmän integrointi älykäs virranhallintapiirilevy.
• Tehokertoimen korjaus — tunneliasennuksen suuren kytkentäkuorman osalta katso PFC-piirilevy.
• Vikasietoinen toiminta — määritelty lähtö, jos ohjausviestintä katkeaa, rakennettu turvallisuusvaatimustesi mukaisesti.

4. Tunneliympäristöön tarkoitettu valmistus

Tunneleissa yhdistyvät lähes kaikki ympäristörasitukset, joita levy voi kohdata. Karkaisemme niihin kaikkiin valmistamamme elektroniikan standardiesi mukaisesti.

• Muodollinen pinnoite — syövyttäviä pakokaasuja ja huuhtelukosteutta vastaan; ks. muodollinen pinnoite.
• Vedenpitävä rakenne — korkeapainepesuun käyttämällä meidän vedenpitävä piirilevy käytäntöjä.
• Tärinänkestävä kokoonpano — kestävä asennus ja vahvistaminen, soveltaen autoteollisuuden LED-piirilevytyössämme käyttämiämme menetelmiä.
• Konservatiivinen alentaminen ja redundanssi — komponentit selvästi nimellisarvojen rajoissa; jonojen/ohjainten redundanssi, joten yksittäinen vika himmentää eikä tummenna osiota.

Voimme valmistaa modulaarisen piirilevyn, jotta yksi moduuli voidaan vaihtaa rajoitetun huoltoikkunan aikana koko valaisimen vaihtamisen sijaan.

5. Luotettavuus, kokonaiskustannukset ja lämpösuunnittelu

Korkealaatuisen tunnelielektroniikan käyttö on taloudellista asentajalle. Piirilevyn kustannukset ovat pienet verrattuna energiankulutukseen 24/7-käytössä sekä jokaisen huoltokäynnin työvoima- ja liikenteenhallinnan kustannuksiin. Aikaisessa vaiheessa vikaantuva piirilevy laukaisee kalliin toimenpiteen reaaliaikaiseen liikenteeseen – joten valmistamme laitteita poistaaksemme tämän riskin.

• Jatkuvan käytön lämpösuunnittelu — nollamarginaalinen tasainen toiminta korotetussa ympäristön lämpötilassa; ks. LED-lämpösuunnittelu ja MCPCB-lämmönhukka.
• Tehokas ohjainkokoonpano — alentaa hallitsevia elinkaaren aikaisia ​​energiakustannuksia.
• Mukautuva himmennys — rakennettu valaisemaan kutakin vyöhykettä vain olosuhteiden vaatimalla tavalla.

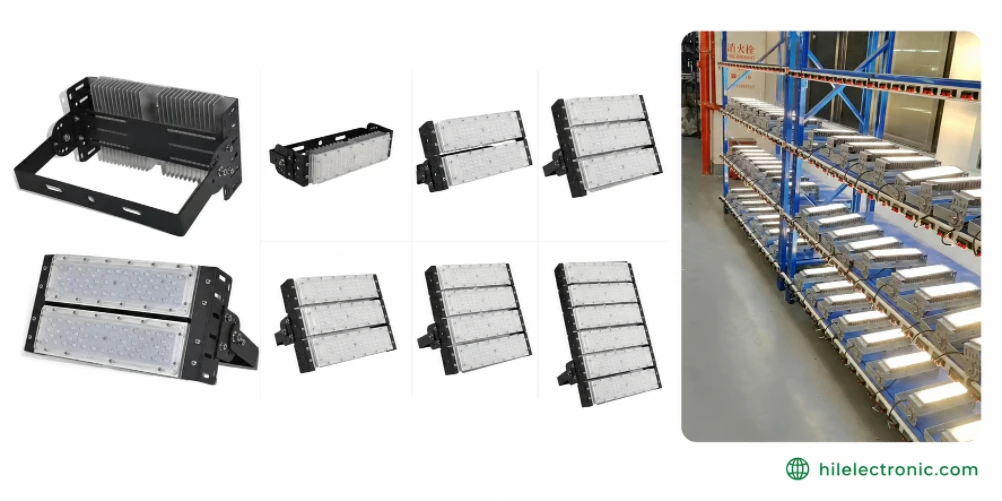

• Burn-in-seulonta — sisäänajo imeväiskuolleisuuden aiheuttavien vikojen poistamiseksi ennen asennusta.

6. Tunnelivalojen piirilevyjen ominaisuudet ja tekniset tiedot

Luotettavat tunnelivalaisimemme, jotka valmistetaan asiakkaan toiveiden mukaan jatkuvaa 24/7-palvelua varten:

7. Tilaaminen — tiedostot, vähimmäistilausmäärä ja toimitusaika

Tunneliprojektit toimivat pitkillä aikatauluilla ja tiukalla vastuulla; rakennamme valmistuksen sopimaan suunnitelmiisi ja tarjoamme ilmaisen DFM-tarkastuksen jokaiselle tilaukselle.

Mitä lähettää

• Valmistus/kokoonpano — Gerberit, poraustiedosto, piirilevyn ääriviivat, osaluettelo, Pick-and-Place-tiedosto.
• Avaimet käteen -periaatteella tai suunnittelusta spesifikaatioiden mukaisesti — sekä valaistusvyöhykesuunnitelma, tehoalue, ohjausprotokolla ja mahdolliset tarjouspyyntöasiakirjojen vaatimukset.

Määrä, toimitusaika ja standardit

• MOQ 1 yksikkö, ei prototyyppilisämaksua; volyymirajoitukset alkaen 50+.
• PCBA 7–12 arkipäivää; laatunäytteet saatavilla ennen volyymin valmistumista.
• ISO 9001, IPC-luokka 3, täydellinen jäljitettävyys; OEM/white label ja salassapitosopimus; toimitus maailmanlaajuisesti.

Aloittaa, lähetä tiedostosi tai määrityksesi sähköpostitse tarjouksen yhden arkipäivän kuluessa.

8. LED-tunnelivalojen piirilevyjen usein kysytyt kysymykset

Toimitatteko valmiita tunnelivalaisimia vai valmistatteko piirilevyt?

Valmistamme ja kokoamme piirilevyt – erittäin luotettavan alumiinisen valaisinmoduulin ja mukautuvan himmennysohjaimen – spesifikaatioidesi ja IPC-luokkasi mukaisesti täysin jäljitettävinä. Olemme sopimusvalmistaja ja OEM-kumppani, emme valaisinbrändi; sinä suunnittelet ja toimitat valaisimen tieviranomaiselle, ja me rakennamme sen elektroniikan suunnitelmiesi mukaan tai suunnittelemme sen vaatimustesi mukaisesti.

Miksi tunnelivalot tarvitsevat luotettavampia piirilevyjä kuin tavalliset ulkovalot?

Tunnelivalaisimet toimivat 24 tuntia vuorokaudessa rajoitetulla pääsyllä, jatkuvan tärinän, syövyttävien pakokaasujen, huuhteluaineiden ja pölyn keskellä. Levyllä ei ole jäähtymisaikaa, joten lämpösuunnittelussa ei ole liikkumavaraa, ja rakenteen on kestettävä korroosiota ja tärinää vuosikymmeniä. Valmistamme tuotteet IPC-luokan 3 mukaisesti konservatiivisilla lämpömarginaaleilla, muotoiltu pinnoite ja tärinää kestävä kokoonpano – lähempänä autoteollisuuden ja infrastruktuurin standardeja kuin kuluttajavalaistus.

Pystyvätkö kuljettajasi käsittelemään mukautuvaa tunnelin himmennystä?

Kyllä. Tunnelivalaistus suunnitellaan vyöhykkeiksi, joiden luminanssi on laskettu. Portaalianturit asettavat valon ohjausjärjestelmään. Kokoamme himmennettäviä ohjainlaitteita, jotka hyväksyvät ulkoisen signaalin ja tarjoavat laaja-alaisen, portaattoman himmennyksen 0–10 V:n, DALI-, PWM- tai porrastetun himmennyksen, joka estää näkyvän porrastuksen tai välkynnän – ja se on rakennettu määrittämäsi ohjausprotokollan mukaisesti.

Voitteko toimittaa jäljitettävyys- ja testausdokumentaation infrastruktuuritarjouksiin?

Kyllä. Valmistamme IPC-luokan 3 mukaisesti dokumentoiduilla materiaalierillä, valmistustietorekisterillä ja testituloksilla sekä seulonnalla, jossa käytetään poltto- ja lämpötestejä. Tämä jäljitettävyyspaketti tukee infrastruktuuritarjousten edellyttämiä kelpuutustodisteita, ja voimme toimittaa kelpuutusnäytteitä ennen massatuotantoa.

Voiko kaivos- ja teollisuustunneleihin rakentaa tasavirtakäyttöisiä piirilevyjä?

Kyllä. Kaivos- ja tasavirtatunnelijärjestelmiin valmistamme ja kokoamme tasavirtatuloisia vakiovirta-ajureita ja tasavirta-tasavirtamuunnosvaiheita kestäviin, korroosion- ja pölynkestäviin rakenteisiin yhdistettynä erittäin luotettaviin alumiinikevyisiin moottoreihin – valmistettu tasavirtajärjestelmäsi spesifikaatioiden mukaisesti.
