10-laags hogesnelheids-PCB-ontwerp voor DDR5 en PCIe

Een printplaat met tien lagen kan veeleisende digitale verbindingen ondersteunen, maar het aantal lagen alleen is geen garantie voor de vereiste compatibiliteit. Het resultaat hangt af van het complete kanaal: zenderpakket, breakout, via's, gerouteerde transmissielijn, connector of kabelinterface, ontvangerpakket en egalisatie. Een printplaat met een hoogwaardig laminaat kan nog steeds falen door een resonerende via-stub of een onderbroken retourpad; een korter kanaal op een voordeliger materiaal kan wel aan de eisen voldoen als de overgangen goed zijn ontworpen.

Deze pagina is georganiseerd rondom kanaaltechniek. Het scheidt openbare protocolfeiten van vormfactorspecifieke beperkingen, laat zien hoe verlies- en discontinuïteitsmarges moeten worden toegewezen en definieert het bewijs dat een fabrikant kan leveren. Gedetailleerde geometrie hoort thuis in de specificatie voor impedantiecontrole , terwijl de lay-outuitvoering in de routinggids thuishoort.

Begin met het kanaal, niet met het protocollabel.

"PCIe Gen6-compatibel", "112G-materiaal" en "800G-printplaat" zijn onvolledige beschrijvingen. Een protocol kan in verschillende vormfactoren voorkomen met verschillende connectoren, bereiken en kanaalmaskers. Dezelfde datasnelheid kan worden gerouteerd via een korte chip-naar-chip-verbinding, een verbinding tussen moederbord en uitbreidingskaart of een backplane met een zeer verschillende verdeling van het dataverlies.

De leverancier mag geen ondersteuning voor een interface beloven op basis van alleen de materiaalnaam en het aantal lagen. Een verantwoord antwoord is voorwaardelijk: de voorgestelde constructie kan worden geoffreerd en gebouwd nadat de eisen van de klant met betrekking tot verlies, impedantie en overgangen zijn afgestemd op een vrijgegeven stackup.

Wat de datasnelheid je wel en niet vertelt.

De datasnelheid vormt een uitgangspunt voor spectrale analyse, maar modulatie is van belang. PCI Express 5.0 werkt met 32 ​​GT/s met behulp van NRZ, wat een Nyquist-frequentie van 16 GHz oplevert. PCI Express 6.0 werkt met 64 GT/s met behulp van PAM4 en behoudt een Nyquist-frequentie van 16 GHz, terwijl FEC- en FLIT-werking worden toegevoegd. PCI Express 7.0 versie 1.0 werd in 2025 uitgebracht met 128 GT/s met behulp van PAM4, waardoor de Nyquist-frequentie naar 32 GHz verschuift. Deze openbare gegevens bepalen op zichzelf niet het verliesbudget van de printplaat; de toepasselijke formfactorspecificatie doet dat wel.

De Nyquist-frequentie is niet de hoogste frequentie die ertoe doet. Stijgtijd, jitter, egalisatie en discontinuïteiten creëren gevoeligheid boven de Nyquist-frequentie. Tegelijkertijd kan het gebruik van een willekeurig hoge frequentie voor elke berekening de printplaat overmatig beperken. Gebruik de bandbreedte en maskers in de toepasselijke conformiteitsmethode.

Stel een budget op voor invoegverlies en onderbrekingen.

Een kanaalbudget moet rekening houden met elk fysiek gedeelte tussen de conformiteitsreferentievlakken. Zo laat openbaar PCI-SIG-materiaal een totaal kanaal-insertieverliesbudget van 36 dB zien bij 16 GHz voor een PCIe 5.0 CEM-kanaal. Dat getal geldt voor dat specifieke kanaal en mag niet worden gegeneraliseerd naar elke 32 GT/s-topologie. De printplaatontwerper moet de toewijzingen voor de behuizing, connector, uitbreidingskaart of basiskaart die van toepassing zijn op de implementatie aftrekken voordat hij bepaalt hoeveel traceverlies beschikbaar is.

Verlies is geen constante waarde in dB per inch.

Het verlies in de trace varieert met de frequentie, lijnbreedte, diëlektrische dikte, koperprofiel, glasconstructie en of de route microstrip of stripline is. Een Df-waarde uit een datasheet kan niet worden omgezet naar een universeel bereik. Het verlies in connectoren en via's is ook frequentieafhankelijk, en een stubresonantie kan een smalle, diepe inkeping veroorzaken die schadelijker is dan een gelijkmatig gemiddeld verlies.

Retourverlies en overspraak verbruiken ook marge.

Een verbinding kan een bepaalde insertieverlieswaarde halen en toch falen doordat impedantie-discontinuïteiten, modusconversie, overspraak aan de nabije of verre kant, of ruis in de voeding het oogdiagram sluiten. Bij de beoordeling van seriële verbindingen moeten daarom de vereiste parameters van het protocol worden gebruikt, zoals de operationele marge van het kanaal, COM, het statistische oogdiagram of een leverancierspecifiek verbindingsmodel, in plaats van alleen een spreadsheet met traceverlies.

Selecteer materiaal, koper en geometrie samen.

De materiaalkeuze moet gebaseerd zijn op het geëxtraheerde kanaal, niet op een protocoltabel. Het diëlektrische systeem, de ruwheid van het koper en de opbouwgeometrie werken samen. Een bredere lijn op een dun diëlektrisch materiaal kan het geleiderverlies verminderen, maar neemt wel routingruimte in beslag; een materiaal met een lagere Dk-waarde kan de benodigde breedte voor dezelfde impedantie veranderen; een zeer gladde folie kan het verlies verminderen, maar vereist een gekwalificeerd hechtingsproces.

Hybride constructies plaatsen een systeem met lage verliezen rond de lagen met de meest gevoelige kanalen, terwijl elders een gekwalificeerd conventioneel materiaal wordt gebruikt. Ze kunnen kosteneffectief zijn, maar de exacte materiaalcombinatie, hechtlaag en perscyclus moeten worden vrijgegeven. De materiaalselectiegids legt uit waarom MEGTRON, I-Tera, Tachyon en speciale laminaten met lage verliezen niet automatisch als equivalenten kunnen worden beschouwd.

Wijs geen protocolgeneraties toe aan laminaatnamen.

Beweringen zoals "MEGTRON 6 ondersteunt 8 inch PCIe Gen5" of "Tachyon is vereist voor 112G" laten te veel variabelen buiten beschouwing om betrouwbaar te zijn. Een korte 112G-route kan gebruikmaken van meerdere systemen met lage verliezen; een lange route met meerdere connectoren vereist mogelijk een constructie met nog lagere verliezen of een andere systeemarchitectuur. De correcte output is een gesimuleerde marge voor de daadwerkelijke route en het productiemodel.

Glasweefsel en scheefstand

Bij 112G en hoger kan de lokale vertragingsvariatie als gevolg van de glasvezelstructuur vergelijkbaar worden met de intra-paar skew-limiet. De spreiding van het glas, de routinghoek, de spoorbreedte en de plaatsing van de paren moeten worden afgestemd op de daadwerkelijke constructie. Op de printplaattekening moeten eventuele beperkingen met betrekking tot de glassoorten of de door de lay-out gebruikte skew-mitigatie worden vermeld.

Via overgangen, terugboringen en uitbraak

Een doorverbinding omvat padcapaciteit, barrelinductantie en een ongebruikt barrelgedeelte onder of boven de signaalverbinding. Dat ongebruikte gedeelte gedraagt ​​zich als een stub. De resonantie ervan hangt af van de elektrische lengte en de diëlektrische omgeving, dus een vaste tabel met "maximale stub per protocol" is slechts een planningsheuristiek. De acceptabele restwaarde moet worden afgeleid van het kanaalmodel en de dieptecontrolemogelijkheden van de leverancier.

Achterboren

Bij het terugboren wordt de ongebruikte, geplateerde kern verwijderd met een secundaire boor met gecontroleerde diepte. Het ontwerp moet de geboorde zijde, de doellaag, de nominale resterende stomp, de toegestane dieptetolerantie, de boorovermaat, de afstand tot aangrenzende elementen en de verificatiemethode definiëren. Afhankelijk van het kwaliteitsplan kunnen röntgenfoto's, procescoupons, microsecties of machinedieptegegevens worden gebruikt. De belofte "röntgenverificatie op elke printplaat" mag niet worden gedaan, tenzij de bestelling dit expliciet vereist en de prijs hiervoor vastlegt.

Blinde via's en HDI

Blinde microvias kunnen overgangen verkorten en de breakoutdichtheid verbeteren, maar gestapelde structuren brengen overwegingen met zich mee op het gebied van betrouwbaarheid van de interface. Het type via wordt gekozen op basis van BGA-ontsnapping, bereik van de laag, routing en kwalificatie – niet alleen op basis van de datasnelheid. Een conventionele doorgaande via met een goed ontworpen antipad en back-drill kan betere prestaties leveren dan een slecht gekwalificeerde gestapelde microvia.

Referentieovergangen

Wanneer een signaal van laag verandert, heeft de retourstroom een ​​nabijgelegen pad nodig tussen het oude en het nieuwe referentievlak. Als beide referenties aarde zijn, kunnen verbindingsvias dat pad bieden. Als de referentie wisselt tussen voeding en aarde, kan een correct geplaatst ontkoppelingspad nodig zijn. De afstand wordt bepaald door de overgangsgeometrie en de frequentie; een universele regel van 50 mil is geen vervanging voor analyse.

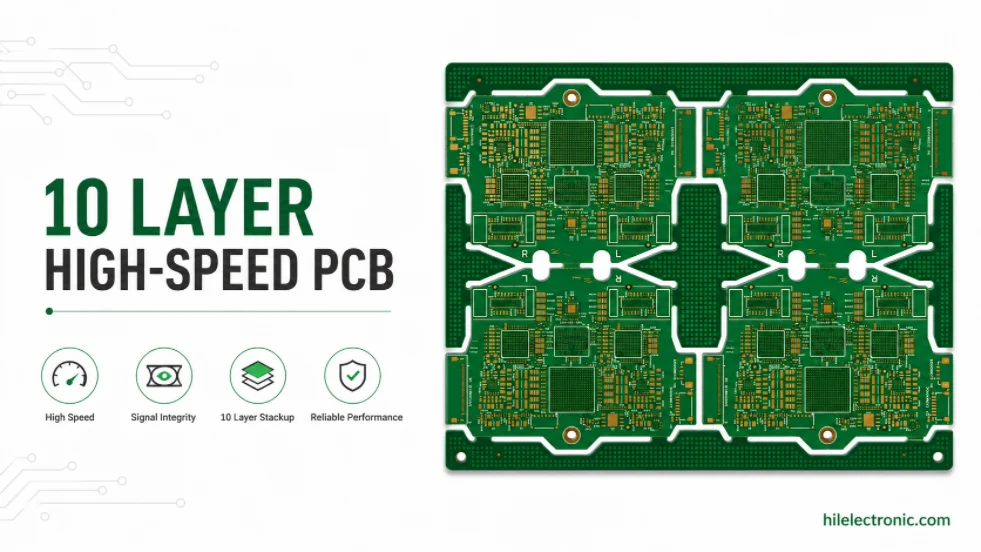

Figuur 3. Overzicht van de opbouw en kanalen van een 10-laags hogesnelheids-PCB.

Verificatie vóór en na de fabricage

Voor fabricage

De prefabricagecontrole moet de opbouw, materiaalsamenstellingen, impedantieklassen, kopermodel, kritische via-overgangen, de definitie van de achterboring en het couponplan bevestigen. Voor de snelste verbindingen moet de extractie na de lay-out worden vergeleken met het conformiteitsmodel en moeten fabricagehoeken in plaats van alleen nominale geometrie worden meegenomen.

Na de fabricage

Standaardrapporten van kale printplaten kunnen, indien gewenst, elektrische testresultaten en gecontroleerde impedantiemetingen bevatten. Hogesnelheidsprogramma's kunnen daarnaast ook vragen om insertieverliescoupons, back-drill-metingen, microsecties, materiaalcertificaten of S-parametergegevens van het eerste exemplaar. Het vereiste documentenpakket moet vóór de offerte worden overeengekomen; het is niet realistisch om te beweren dat elk geavanceerd rapport bij elke printplaat wordt meegeleverd.

IPC-TM-650 omvat methoden voor het testen van karakteristieke impedantie en signaalverlies, maar de klant moet nog steeds de representatieve coupon, de acceptatiegrens, de bemonstering en de batchafhandeling definiëren. Voor een product dat kritisch is voor naleving, is het raadzaam om coupongegevens te correleren met het geëxtraheerde routemodel in plaats van de coupon als een op zichzelf staande certificering te beschouwen.

Informatie die nodig is voor een offerte voor snelle fabricage

Een snelle offerte is alleen mogelijk als het technische pakket compleet is. Lever de originele fabricagegegevens, boor- en routeringsbestanden, netlijst, vrijgegeven stackup of stackup-beperkingen, impedantietabel, materiaalgoedkeuringsregels, kopervereisten, back-drill tekening, definities van gecontroleerde diepte, oppervlakteafwerking, printplaatklasse, hoeveelheid en vereiste rapporten aan.

Voor kanaalgevoelige ontwerpen dient u ook de specificatie van de interface/vormfactor, de toewijzing van kritieke lagen, de maximale route- of extractieverliesdoelen, eventuele verboden materialen of glassoorten en de vraag of de fabrikant de gecontroleerde geometrie mag aanpassen, te vermelden. Geef aan welke onderdelen klantgoedkeuring vereisen voordat er wijzigingen in de CAM-software worden aangebracht.

Het productieproces en de bijbehorende documentatie worden beschreven in de handleiding voor de 10-laags productie . De kosten moeten worden berekend op basis van de volledige constructie, niet op basis van een vaste "hogesnelheidstoeslag".

Vraag een beoordeling aan van een snelle 10-laags printplaat.

Modelbouw- en bedieningshoeken

Een nominaal kanaalresultaat is niet voldoende voor een productierelease. Het geëxtraheerde model moet realistische hoge- en lage-verlieswaarden bevatten: diëlektrische dikte, Dk/Df, etsbreedte, koperruwheid, via-registratie en restmateriaal van de terugboring. Temperatuur kan ook het diëlektrische gedrag en de ontvangstmarge beïnvloeden. Het doel is niet om alle worstcasescenario's onrealistisch te combineren, maar om de variabelen te identificeren die de marge domineren en te bevestigen dat de inkooptolerantie deze variabelen beheerst.

Correlateer simulatie- en fabricagegegevens in het eerste artikel. Een TDR-coupon kan de impedantie valideren, een verliescoupon kan het gekozen diëlektrische/koper-model valideren en een back-drill-coupon of microsectie kan de aanname van de reststub valideren. Als de gemeten gegevens afwijken van het model, moet het model of het proces worden bijgewerkt voordat de constructie als herbruikbaar hogesnelheidsplatform wordt gebruikt.

Het naleven van protocollen blijft een verantwoordelijkheid van het systeem.

Een leverancier van losse printplaten kan de constructie, elektrische continuïteit, representatieve impedantie en overeengekomen testcoupons verifiëren. Zonder de geassembleerde componenten, behuizingen, connectoren, firmware en conformiteitstestopstelling kan deze leverancier echter geen complete PCIe-, Ethernet- of geheugenverbinding certificeren. De websitebeschrijving moet onderscheid maken tussen "gefabriceerd volgens de door de klant vrijgegeven hogesnelheidseisen" en "protocolgecertificeerd".

Status van normen en implementatiegrenzen

Interfacenamen moeten gekoppeld zijn aan de revisie en de vormfactor die door het product worden gebruikt. PCI Express 7.0 versie 1.0 werd uitgebracht in 2025, terwijl de limieten op printplaatniveau nog steeds afhankelijk zijn van de toepasselijke basis- en vormfactordocumenten. IEEE 802.3df-2024 behandelt 400 Gb/s en 800 Gb/s Ethernet. Er wordt nog steeds gewerkt aan 1.6 Tb/s Ethernet en extra fysieke lagen van 200/400/800 Gb/s onder IEEE P802.3dj, dus een ontwerp dat op dat werk is gebaseerd, moet de exacte conceptversie of klantspecificatie vermelden die is gebruikt. OIF 224G-klasse projecten definiëren eveneens meerdere bereikcategorieën in plaats van één universeel PCB-kanaal.

Dit onderscheid is belangrijk voor de fabricage, omdat verliesmaskers, verpakkingsaannames, connectoren, testopstellingen en egalisatie verschillen per implementatie. Een leverancier mag "800G", "1.6T" of "224G" nooit omrekenen naar een vaste materiaal-, spoorlengte- of back-drillwaarde zonder de bijbehorende kanaaldefinitie.

Hogesnelheidskanaal-afsluiting

• Identificeer de interfacerevisie, de vormfactor, de eindpunten en de nalevingsmethode.
• Verdeel de marge voor verlies, retourverlies, overspraak en discontinuïteit over de componenten, printplaat, via's en connectoren.
• Selecteer het laminaat, het koperprofiel en de geometrie op basis van het geëxtraheerde kanaal in plaats van op basis van het protocollabel.
• Modelleer fabricagehoeken voor diëlektrische dikte, Dk/Df, koperruwheid, lijnbreedte, via-diepte en uitlijning.
• Definieer representatieve impedantie- en verliescoupons los van de conformiteitstests op productniveau.
• Geef dezelfde wijzigingen in de stackup en pad-stack door aan de lay-out-, simulatie-, fabricage- en testteams.

Van simulatie tot correlatie in het eerste artikel

Een kanaalmodel is het meest bruikbaar wanneer het geproduceerde eerste product kan worden gekoppeld aan de onderliggende aannames. Het correlatieplan moet aangeven welke afmetingen en materiaaleigenschappen worden gemeten, welke testmonsters worden genomen en hoe die resultaten het model zullen bijwerken.

Correlatie betekent niet dat gemeten gegevens geforceerd moeten worden om overeen te komen met een optimistisch model. Het betekent dat het model wordt bijgewerkt met de daadwerkelijk geproduceerde constructie en dat wordt bepaald of het kanaal nog steeds aan de marges voldoet bij de proces- en operationele grenzen. Wanneer correlatie aantoont dat de koperruwheid, het harsgehalte of de via-diepte afwijkt van de aanname, kan de corrigerende maatregel een wijziging in de materiaalcontrole, een herontwerp van de overgang of een herziene routinglimiet zijn – en niet simpelweg een strengere impedantietolerantie.
