Produkcja niestandardowych płytek PCB i PCBA klawiatur 65%

Firmy poszukujące 65% producent klawiatur mechanicznych Często potrzebują dostawcy, który może zarządzać etapem produkcji elektroniki, a nie producenta klawiatur konsumenckich. Niezawodna konstrukcja wymaga skoordynowanego wytwarzania płytek PCB, pozyskiwania komponentów, montażu płytek PCBA klawiatury, programowania oprogramowania sprzętowego, kontroli i testowania produkcji. Integracja mechaniczna może być również wymagana, gdy zakres projektu i zatwierdzone rysunki są jasno określone.

Highleap Electronics to fabryka płytek PCB, która zajmuje się produkcją i montażem płytek PCB, wspierając projekty klawiatur mechanicznych na zamówienie klientów. Highleap może przetworzyć udostępnione pliki produkcyjne, począwszy od produkcji płytek drukowanych, montażu SMT i przewlekanego, przez programowanie, testowanie, aż po produkcję powtarzalną. Jej rolą jest ustanowienie kontrolowanego procesu produkcji elektroniki, a nie zastąpienie zespołu projektowego klienta, marki klawiatury czy właściciela projektu przemysłowego.

1. Od plików projektowych do płytki PCBA klawiatury gotowej do produkcji

Niestandardowa klawiatura mechaniczna 65% powinna przejść przez jeden, zintegrowany proces produkcyjny. Rozdzielenie produkcji, zaopatrzenia, montażu i oprogramowania sprzętowego zwiększa ryzyko rewizji i testów. Highleap analizuje je jako jeden pakiet produkcyjny i zwraca szczegółowe pytania, jeśli wymagana jest aprobata.

Taki obieg pracy zapewnia działowi inżynierii widoczną ścieżkę do gotowej do produkcji płytki PCBA, a działowi zaopatrzenia — przejrzystą wycenę dzięki oddzieleniu etapów produkcji, zaopatrzenia, montażu, programowania, testowania i opcjonalnej integracji.

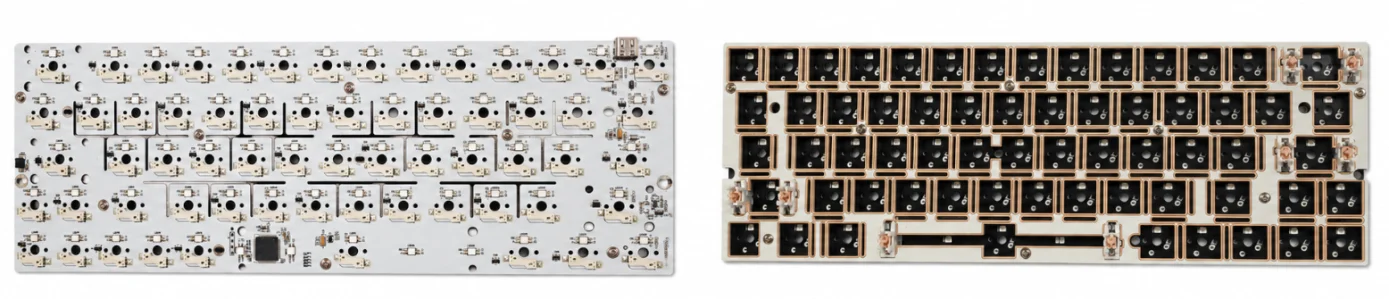

2. 65% Produkcja płytki PCB klawiatury i przegląd DFM

Płytka PCB stanowi zarówno platformę elektryczną, jak i interfejs mechaniczny. Zawiera matrycę klawiszy, kontroler, oświetlenie i złącza, a jednocześnie jest zsynchronizowana z przełącznikami, stabilizatorami, płytą główną, płytkami rozszerzeń i obudową. Highleap zapewnia produkcja niestandardowych płytek PCB z wydanego pakietu produkcyjnego.

Materiał, liczba warstw, grubość, konstrukcja miedziana, maska ​​lutownicza i wykończenie powierzchni są sprawdzane pod kątem zgodności ze specyfikacją klienta. Można stosować FR-4, konstrukcję wielowarstwową, czarną maskę lutowniczą i ENIG, ale prawidłowa konstrukcja zależy od opublikowanego projektu.

Przydatna recenzja płytki PCB klawiatury musi wykraczać poza ogólną kontrolę ścieżek i odstępów. Highleap może sprawdzić wykonalność produkcyjną funkcji specyficznych dla elektroniki klawiatury mechanicznej:

• Przełącz odciski palców i ich związek z płytką oraz układem klawiszy.
• Możliwość wymiany padów gniazd podczas pracy, ich orientacji i dostępu do lutowania podczas korzystania z gniazd.
• Wyrównanie stabilizatora, otworów montażowych i obrysu płytki PCB z rysunkiem mechanicznym.
• Wymiary złącza USB-C lub innego interfejsu, podkładki podporowe oraz odstępy między elementami obudowy.
• Pozycja złącza płyty głównej, sposób prowadzenia kabli i kierunek ich podłączania.
• Polaryzacja diod LED RGB, powtarzalny wzór rozmieszczenia i rozkład mocy oświetlenia.
• Orientacja diody matrycy klawiatury i przejrzystość oznaczenia referencyjnego.
• Cięcia giętkie, krawędzie, obszary uszczelek i inne detale wrażliwe na czynniki mechaniczne.
• Obszary wyłączone z użytku z użycia anteny bezprzewodowej oraz biegunowość złącza akumulatora, jeśli ma to zastosowanie.

Te kontrole zmniejszają ryzyko otrzymania płytek elektrycznych, które nie pasują do produktu. Highleap może skonsolidować kluczowe pytania poprzez ukierunkowane Recenzja DFM przed obróbką i produkcją.

Kontrola gołej płytki powinna być zgodna z zatwierdzonymi wymogami produkcyjnymi. Dokładny zakres kontroli i dokumentacji jest potwierdzany podczas wyceny, ponieważ projekty produktów, wymagania dotyczące niezawodności i potrzeby klientów w zakresie raportowania różnią się. Firma Highleap nie publikuje niezweryfikowanych, ogólnych tolerancji zamiast weryfikacji rzeczywistych danych płytki PCB klawiatury.

Aby uzyskać dodatkowe informacje skupione na samej płycie, kupujący mogą również zapoznać się z przewodnikiem Highleap 65% klawiatura mechaniczna PCB rozważania na temat projektowania i produkcji.

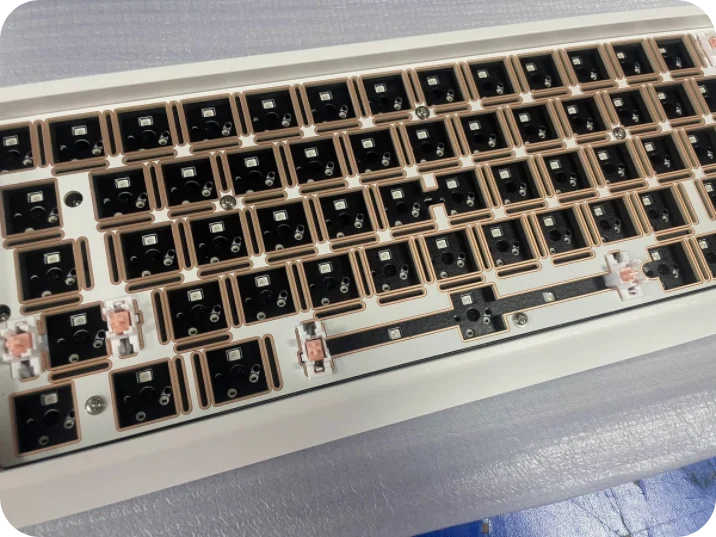

3. Montaż płytki PCBA klawiatury i sterowanie procesem

Po wykonaniu PCB i zatwierdzeniu BOM firma Highleap przygotowuje projekt do Montaż PCBTypowa płytka PCBA klawiatury 65% ​​może obejmować mikrokontroler, diody matrycowe, rezystory, kondensatory, zabezpieczenie ESD, regulację napięcia, złącza USB, moduły bezprzewodowe, diody LED, diody LED RGB dla każdego klawisza i inne komponenty specyficzne dla produktu.

Pakiet montażowy jest sprawdzany pod kątem spójności wersji przed produkcją. Dane Gerber, zestawienie materiałów (BOM), współrzędne pick-and-place, rysunki montażowe i odniesienia do oprogramowania sprzętowego powinny odnosić się do tej samej wydanej wersji sprzętu. Konfliktowe wersje są odsyłane do potwierdzenia, a nie rozwiązywane na podstawie założeń fabrycznych.

Profesjonalny montaż PCBA klawiatury ma znaczenie, ponieważ płytka zawiera wiele powtarzających się elementów. Błąd orientacji diody lub diody LED może wystąpić w wielu pozycjach, jeśli nie zostanie wykryty na etapie montażu. Należy również zwrócić uwagę na wyrównanie złączy, ilość lutu i obciążenie mechaniczne, ponieważ awarie interfejsu mogą pojawić się dopiero po zainstalowaniu PCBA w obudowie.

Highleap oferuje modele materiałów gotowych do użycia, częściowo gotowych do użycia lub dostarczonych przez klienta. W modelu „gotowym do użycia” zaopatrzenie jest kontrolowane poprzez zatwierdzone zestawienie materiałów (BOM) i wymagania klienta dotyczące źródeł. Proponowane alternatywy nie są traktowane jako automatycznie zamienne; zamienny numer katalogowy (MPN) i powód zmiany powinny zostać zatwierdzone, jeśli parametry elektryczne, sprzętowe, optyczne lub mechaniczne mogą ulec pogorszeniu. Highleap oferuje: usługa pozyskiwania komponentów można uwzględnić w ofercie PCBA.

4. Programowanie oprogramowania sprzętowego i testowanie płytki PCBA klawiatury

Zakończenie montażu nie dowodzi, że płytka PCBA klawiatury jest gotowa do integracji. Highleap może uwzględnić programowanie mikrokontrolera, jeśli klient dostarczy wydane oprogramowanie sprzętowe, instrukcje, sprzęt i metodę identyfikacji wersji.

Odpowiedni zakres testów zależy od projektu i dostępnych zasobów testowych. Plan weryfikacji płytki PCBA klawiatury może obejmować:

• Przed montażem przeprowadzono test elektryczny płytki drukowanej.
• Kontrola pierwszego egzemplarza i AOI po montażu SMT.
• Flashowanie oprogramowania sprzętowego i potwierdzenie zaprogramowanej wersji.
• Sprawdzanie numeracji USB lub komunikacji interfejsu.
• Weryfikacja ciągłości matrycy klawiatury lub skanowania położenia klawiszy.
• Orientacja diod LED RGB, oświetlenie i podstawowe kontrole wzoru.
• Sprawdzenie komunikacji złącza i płytki rozszerzeń.
• Sprawdzanie poboru prądu w oparciu o limity określone przez klienta.
• Funkcje bezprzewodowe, bateryjne lub ładowania, jeśli są dostępne i obsługiwane przez procedurę testową.

Testowanie musi być zgodne z kryteriami akceptacji. Highleap może wdrażać procedury dostarczone przez klienta i weryfikować oprzyrządowanie produkcyjne. W przypadku braku dostępności kompletnego oprzyrządowania, w ofercie można zdefiniować metodę tymczasową i jasno określić jej ograniczenia.

W przypadku projektów wymagających bardziej formalnego procesu testowania produkcyjnego firma Highleap może koordynować Testowanie funkcjonalne PCB Wymagania należy uzgodnić z planem montażu. Przed powtórzeniem produkcji należy określić oprogramowanie testowe, osprzęt, próbki złota, limity i format zapisu wyników.

5. Typowe ryzyka produkcyjne w 65% projektach klawiatur

Doświadczone wsparcie producenta jest najcenniejsze, gdy zapobiega powtarzaniu się problemów przed rozpoczęciem produkcji. Poniższe zagrożenia często dotyczą elektroniki klawiatur niestandardowych i powinny zostać wyeliminowane na etapie DFM, pozyskiwania lub przeglądu pierwszego artykułu.

Zamknięcie tych ryzyk poprawia również dokładność wyceny. Fabryka może identyfikować specjalne operacje montażowe, zatwierdzenia klientów, testować zasoby i zależności mechaniczne, zanim staną się one przyczyną późnych zmian inżynieryjnych lub nieoczekiwanych, jednorazowych opłat.

6. Opcjonalne wsparcie integracji elektromechanicznej

Podstawową działalnością firmy Highleap jest produkcja i montaż płytek PCB. W przypadku projektów wymagających czegoś więcej niż tylko zmontowanej płytki, Highleap oferuje możliwość oceny zdefiniowanego zakresu integracji elektromechanicznej. Wsparcie to może obejmować montaż zaprogramowanej płytki PCBA w zatwierdzonych przez klienta elementach obudowy, podłączenie płytki rozszerzeń lub kabla, nałożenie izolacji, zamocowanie zatwierdzonego osprzętu oraz przeprowadzenie określonych kontroli funkcjonalnych lub kosmetycznych.

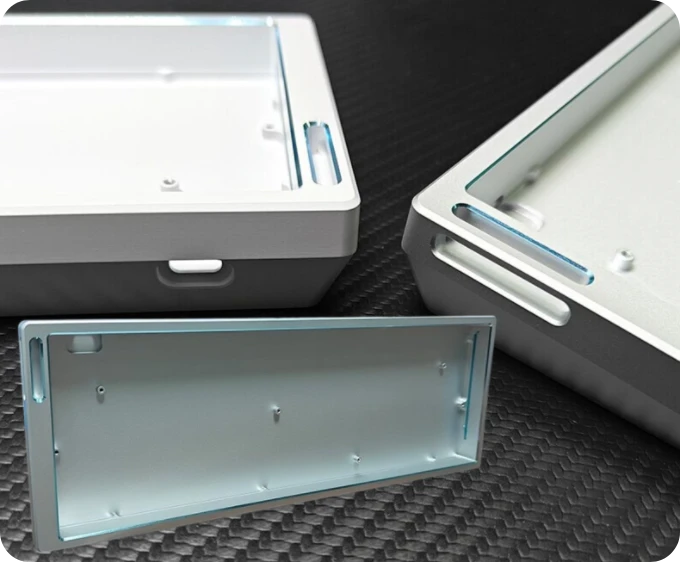

Zakres zamówienia zależy od projektu. Aluminiowe obudowy CNC, anodowane wykończenia, płytki, pianka, uszczelki, przełączniki klawiszy, nakładki na klawisze, kable, baterie i opakowania nie powinny być uwzględnione w standardowej wycenie płytki PCBA klawiatury. Elementy te mogą być dostarczone przez klienta lub koordynowane przez zatwierdzone źródła tylko wtedy, gdy jasno określone są obowiązki, specyfikacje, standardy akceptacji i własność materiałów.

Przed integracją przegląd produkcyjny powinien potwierdzić:

• Zarys płytki PCB, otwory montażowe, cechy płytki i odstępy między płytkami.
• Dostęp do złączy, prowadzenie kabli i orientacja płytki rozszerzeń.
• Typ zapięcia, moment obrotowy, izolacja i wrażliwa na ładunki elektrostatyczne obsługa.
• Kontrola rozmieszczenia i polaryzacji baterii w produktach bezprzewodowych.
• Powierzchnie kosmetyczne wymagające ochrony.
• Wymagania dotyczące końcowych testów, etykietowania, pakowania i identyfikowalności.

Takie sformułowanie precyzyjnie określa zakres usługi: Highleap może obsługiwać zatwierdzony proces montażu, ale nie jest przedstawiany jako samodzielna marka klawiatur ani jako projektant kompletnego produktu mechanicznego klienta.

7. Wsparcie prototypu, NPI i produkcji powtórnej

Projekty klawiatur na zamówienie zazwyczaj przechodzą przez kilka etapów produkcji. Highleap obsługuje wczesne prototypy, kontrolowane wersje NPI, małe partie i produkcję powtarzalną, a sterowanie procesem jest dostosowane do stopnia zaawansowania wprowadzanego na rynek projektu.

Podczas NPI, użyteczne wyniki produkcji powinny zostać zachowane na potrzeby kolejnego zamówienia: zatwierdzone decyzje dotyczące materiałów, programy szablonów i rozmieszczenia, ustalenia dotyczące pierwszego artykułu, wersje oprogramowania, warunki testowe i zaakceptowane odchylenia. Zapobiega to ponownemu uruchomieniu produkcji w ramach nowego projektu inżynieryjnego. Usługi montażu płytek PCB NPI są zorganizowane wokół tej transformacji.

Ilość produkcji, zobowiązania materiałowe, czas realizacji i koszty jednorazowe podlegają przeglądowi dla każdego projektu. Nie należy ich zastępować uniwersalnym minimalnym zamówieniem (MOQ) ani ogólną obietnicą dostawy, ponieważ dostępność mikrokontrolerów (MCU), niestandardowe części, testy i zaawansowanie rewizji mogą istotnie zmienić plan produkcji.

8. Dlaczego warto współpracować z Highleap Electronics?

Firma Highleap Electronics wspiera projekty klawiatur niestandardowych, oferując sprawdzone usługi produkcji płytek PCB i PCBA. Wartość komercyjna nie polega na tym, że Highleap działa jako producent klawiatur konsumenckich. Chodzi o to, że jeden partner zajmujący się produkcją elektroniki może dokonać przeglądu płytki, pozyskać zatwierdzone komponenty, zmontować płytkę PCBA, zaprogramować mikrokontroler, przeprowadzić uzgodnione testy i zachować bazę produkcyjną na potrzeby przyszłych zamówień.

• Wsparcie produkcji PCB: produkcja zgodnie z materiałami dostarczonymi przez klienta, skład, wykończenie i dane mechaniczne.
• Montaż płytki PCBA klawiatury: Montaż SMT, przewlekany i zatwierdzone operacje ręczne dla sterowników, diod, diod LED, złączy i pokrewnej elektroniki.
• Pozyskiwanie komponentów: umowy typu „pod klucz”, „częściowo pod klucz” lub „materiały powierzone” z możliwością zastąpienia ich przez klienta.
• Programowanie i testowanie: flashowanie i weryfikacja oprogramowania sprzętowego zdefiniowanego przez klienta zintegrowane z procesem produkcyjnym.
• Ciągłość od prototypu do produkcji: zachowane informacje o procesie, zatwierdzone decyzje dotyczące zestawienia materiałów i kontrola wersji.
• Opcjonalne wsparcie integracji: zdefiniowana instalacja PCBA lub montaż elektromechaniczny po zatwierdzeniu rysunków i obowiązków.
• Skoncentrowana komunikacja inżynierska: skonsolidowane pytania dotyczące ceny, harmonogramu, wykonalności i ryzyka związanego z produktem.

Dla kupujących korzystających z terminu wyszukiwania 65% producent klawiatur mechanicznychTo rozróżnienie jest istotne. Highleap jest najlepiej pozycjonowany jako producent płytek PCB klawiatur mechanicznych i partner w montażu płytek PCBA klawiatur, wspierając elektronikę i uzgodnione etapy integracji produktu OEM.

9. Poproś o wycenę płytki PCB klawiatury i PCBA na 65%

Prześlij dostępny pakiet projektowy, wymaganą ilość i docelowy zakres produkcji do wglądu. Dane w formacie Gerber lub ODB++, zestawienie materiałów (BOM) i ilość zazwyczaj wystarczą do rozpoczęcia oceny budżetowej. Dane dotyczące pobierania i umieszczania, rysunki montażowe, oprogramowanie sprzętowe i wymagania testowe są potrzebne przed sfinalizowaniem trasy produkcyjnej.

Przydatna wycena powinna uwzględniać zakres produkcji PCB, zaopatrzenia w komponenty, montażu PCBA klawiatury, programowania, testowania i opcjonalnej integracji. Powinna również oddzielać założenia, elementy dostarczone przez klienta i opłaty jednorazowe od cyklicznych kosztów produkcji.

Potrzebujesz analizy wykonalności lub kosztów? Użyj Strona z wyceną montażu PCB Aby przesłać aktualne pliki. Highleap może przesłać zakres produkcji, pytania otwarte, ryzyko związane z zaopatrzeniem oraz zalecane ustawienia wstępne dla Twojego projektu elektroniki klawiatury 65%.
