Antennernas allestädes närvarande natur i elektronisk design

Antenner är ett av de mest förbisedda men ändå viktiga elementen inom modern elektronisk design. De möjliggör trådlös kommunikation i produkter som smartphones, routrar, IoT-moduler, bärbara enheter, fordonselektronik, industriella styrenheter, medicintekniska produkter, GPS-spårare, smarta mätare och fjärrövervakningssystem. I många produkter är antennen den sista bryggan mellan det elektroniska systemet och omvärlden. Om den är dåligt vald, dåligt placerad eller felaktigt integrerad i kretskortet kan systemets övergripande prestanda försämras även när resten av kretsen är korrekt utformad.

I takt med att trådlös anslutning blir standard för konsument-, industri-, fordons- och inbyggda enheter är antenner inte längre valfria tillägg. De är centrala designelement som måste beaktas tidigt i hårdvaruutvecklingen. Antenntyp, kortlayout, jordningsdesign, höljesmaterial, driftsfrekvens och tillverkningskonsekvens påverkar alla signalstyrka, strålningseffektivitet och efterlevnadsprestanda.

På Highleap Electronics stödjer vi utveckling av trådlösa produkter genom PCB-tillverkning och PCBA-tillverkning för anslutna enheter som integrerar RF-moduler, inbyggda antenner, externa antennkontakter och blandade signalkretsar. Den här guiden förklarar varför antenner är så vanliga inom elektronisk design, vilka roller de spelar, hur de interagerar med PCB-layout, och vad ingenjörer bör tänka på när de går från prototyp till produktion.

---

Varför antenner finns överallt i modern elektronik

Trådlös anslutning har blivit ett standardkrav i elektroniska produkter. Enheter kommunicerar nu rutinmässigt via Wi-Fi, Bluetooth, GPS, GNSS, Zigbee, LoRa, NB-IoT, LTE, 5G, RFID, NFC och andra RF-standarder. Var och en av dessa system är beroende av en antenn för att effektivt sända och ta emot elektromagnetisk energi.

Det är därför antenner förekommer i så många produktkategorier:

• Hemelektronik: smartphones, surfplattor, hörlurar, smarta hemenheter, bärbara enheter, drönare och smarta TV-apparater
• Industriell elektronik: IIoT-sensorer, gateways, trådlösa styrenheter, tillgångsspårare och automationsnoder
• Fordons-system: telematik, navigering, nyckelfri entré, V2X, däcktrycksövervakning och anslutna moduler
• Medicinska apparater: fjärrmonitorer, bärbar diagnostisk utrustning och anslutna terapeutiska system
• Kommunikationsutrustning: routrar, accesspunkter, repeatrar, RF-moduler och trådlösa infrastrukturprodukter

Som ett resultat är antennintegration inte längre ett nischämne inom RF. Det är ett praktiskt designkrav för vanlig hårdvaruutveckling.

---

Vad en antenn gör i ett elektroniskt system

En antenn omvandlar elektriska signaler till elektromagnetiska vågor för sändning och omvandlar inkommande elektromagnetiska vågor tillbaka till elektriska signaler för mottagning. Enkelt uttryckt är det gränssnittet mellan en elektronisk enhet och den trådlösa miljön runt den.

Den rollen gör antennen avgörande för flera områden av produktens prestanda:

• Kommunikationsområde: dålig antenneffektivitet minskar användbar räckvidd
• Signalkvalitet: svag strålning eller dålig matchning kan öka paketförlust och anslutningsinstabilitet
• Strömförbrukning: Ineffektiv RF-prestanda tvingar ofta radion att arbeta hårdare
• Regelefterlevnad: antennens beteende påverkar utsläpp och certifieringsresultat
• Användarupplevelse: Produkter med instabila trådlösa länkar bedöms ofta som opålitliga även när processorn och firmware fungerar korrekt.

Med andra ord är en antenn inte bara en passiv mekanisk funktion. Den påverkar direkt huruvida produkten kommunicerar väl i den verkliga världen.

---

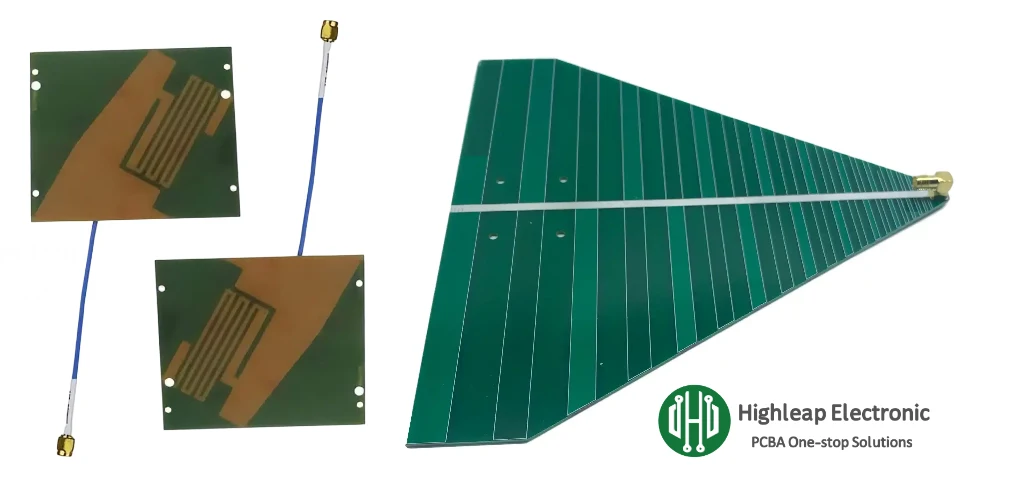

Vanliga typer av antenner som används i elektronisk design

Olika produkter kräver olika antennstrukturer beroende på frekvens, kapslingsstorlek, räckvidd, riktning och tillverkningsbegränsningar. Vissa antenner är inbyggda direkt i kretskortet, medan andra läggs till som separata komponenter eller externa enheter.

Det bästa antennvalet beror på produktens kommunikationsstandard, mekaniska begränsningar och erforderlig räckvidd – inte bara på storlek eller kostnad.

---

Hur antenner påverkar kretskortslayout och produktprestanda

Antennens prestanda påverkas starkt av kretskortet runtomkring. Även en välkonstruerad antenn kan fungera dåligt om den placeras på fel plats eller omges av felaktiga layoutförhållanden.

Viktiga faktorer på PCB-nivå inkluderar:

• Jordplanets storlek och form: antenner är ofta beroende av markstrukturen som en del av strålningssystemet
• Område för utelämnande: Koppar, komponenter, skärmar och spår nära antennen kan försämra prestandan
• Matningsledningsdesign: RF-matningsspår behöver kontrollerad geometri och kort, ren routing
• Matchande nätverksplacering: Impedansmatchningskomponenter måste placeras nära antennens matning
• Val av kontakt: U.FL-, SMA- och andra RF-kontakter måste integreras med minimal förlust och stark mekanisk kontroll.
• Kortuppställning: lagertjocklek och dielektriska egenskaper påverkar RF-överföringsbeteendet

Det är därför antennens prestanda inte kan separeras från kretskortsdesign. I många produkter är skillnaden mellan en stabil trådlös produkt och en svag inte själva RF-chippet, utan kretskortslayouten runt antennen.

Inbyggda antenner kontra externa antenner

Ett av de tidigaste besluten inom design av trådlös hårdvara är huruvida man ska använda en inbyggd antenn eller en extern.

Inbyggda antenner är attraktiva eftersom de sparar utrymme, minskar antalet delar och förenklar produktens utseende. De används ofta i smarta hemprodukter, bärbara enheter, kompakta IoT-enheter och trådlösa moduler. Inbyggda antenner är dock mer känsliga för kortlayout, höljesmaterial, batteriposition och närliggande metallstrukturer.

Externa antenner väljs ofta när produkten behöver starkare signalprestanda, större räckvidd eller enklare utbyte i fält. De är vanliga i industriell utrustning, gateways, routrar, utomhuskommunikationsenheter och produkter installerade i metallkapslingar.

I praktiken handlar beslutet ofta om en avvägning mellan kompakt design och RF-robusthet. Små produkter föredrar inbyggda antenner. Större produkter eller produkter som tål hårdare miljöer gynnas ofta av externa antennlösningar.

---

Designutmaningar inom RF- och antennintegration

Antenner skapar en uppsättning designutmaningar som inte förekommer i vanliga lågfrekventa digitala kretsar. Dessa utmaningar blir mer betydande när frekvenserna ökar och produkterna blir mindre.

• Impedansmatchning: dålig matchning minskar sändningseffekten och mottagarkänsligheten
• Avstämning från kapslingsmaterial: plast, glas, metall, batterier, skärmar och kablar kan alla förändra antennens beteende
• Samexistensproblem: Flera radioapparater i en produkt kan störa varandra om layouten och antennens placering är dålig
• EMI-interaktion: brusiga digitala kretsar eller strömkretsar kan försämra RF-prestanda
• Storleksbegränsningar: kompakta produkter tvingar ofta fram antennkompromisser
• Frekvensbandstäckning: Multibandsprodukter kräver mer noggranna antenn- och matchningsstrategier

På grund av dessa faktorer handlar antenndesign sällan bara om själva antennen. Det handlar om hela produktens RF-miljö.

---

Från prototyp till produktion: Tillverkningsöverväganden

Antennaktiverade produkter fungerar ofta annorlunda i prototyp och produktion om tillverkningsdetaljerna inte kontrolleras. Små variationer i layout, lödning, materialtjocklek, höljesmontering eller komponentplacering kan förändra RF-prestanda tillräckligt för att spela roll i verklig användning.

Viktiga produktionsöverväganden inkluderar:

• Konsekvent PCB-material och tjocklek: RF-beteende kan förändras om dielektriska egenskaper ändras
• Stabil impedans och routingkvalitet: Matningsledningar och matchande nätverk behöver repeterbar tillverkning
• Noggrann komponentplacering: RF-matchningsdelar och antennrelaterade komponenter kräver noggrann monteringskontroll
• Kontaktens kvalitet: RF-kontakter måste monteras på ett tillförlitligt sätt för att undvika fältfel eller signalförlust
• Prototypvalidering före uppskalning: RF-testning på riktig hårdvara bör ske före volymproduktion

Av denna anledning gynnas trådlösa produkter av en tillverkningspartner som förstår både kretskortstillverkning och monteringskonsekvens, särskilt när designen inkluderar RF-moduler, inbäddade antenner eller antennkontaktgränssnitt.

---

Typiska tillämpningar av antenner i elektroniska produkter

Den utbredda användningen av antenner inom elektronik är direkt kopplad till tillväxten av trådlös produktdesign. Typiska exempel inkluderar:

• Wi-Fi-routrar och åtkomstpunkter: för nätverk i hemmet, kontoret och industrin
• Bluetooth-enheter: öronsnäckor, wearables, beacons och kontrollmoduler
• GPS- och GNSS-enheter: navigation, tillgångsspårning och flottsystem
• Industriella IoT-produkter: smarta sensorer, fjärrövervakning och gateway-enheter
• Biltelematik: uppkopplade fordon, positionering och diagnostik
• Medicinsk elektronik: fjärrövervakning av patienter och bärbar trådlös utrustning
• Smarta hemprodukter: kameror, hubbar, termostater och anslutna apparater

I takt med att fler produkter är beroende av trådlös anslutning fortsätter antenner att gå från att vara valfria delsystem till standardfunktioner inom elektronisk design.

---

För en mer fullständig produktionsöversikt, använd den här artikeln tillsammans med nyckelfärdig PCB montering och Krav på lödmask för kretskort vid kontroll av staplings-, monterings- eller testkrav.

Vanliga frågor om antenner inom elektronisk design

Varför är antenner viktiga i elektronisk design?

Antenner möjliggör trådlös kommunikation. Utan en korrekt integrerad antenn kan RF-system som Wi-Fi, Bluetooth, GPS, mobiltelefoner och IoT-radioapparater inte fungera tillförlitligt.

Kan ett kretskort i sig vara en del av antennen?

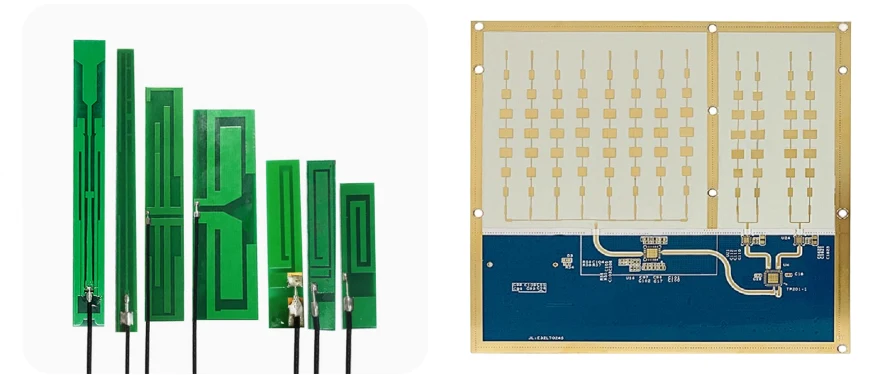

Ja. Många produkter använder PCB-spårantenner, där den strålande strukturen är inbyggd direkt i kortlayouten. Detta sparar utrymme och kostnad, men det gör också layout och jorddesign mycket viktigare.

Vad är skillnaden mellan en inbyggd antenn och en extern antenn?

En inbyggd antenn är inbyggd i enheten eller kretskortet, medan en extern antenn är monterad utanför produkten och ansluten via en RF-kontakt eller kabel. Inbyggda antenner sparar utrymme, medan externa antenner ofta ger starkare prestanda och enklare placeringsflexibilitet.

Varför kan antennens prestanda förändras efter att höljet har lagts till?

Höljet, batteriet, skärmen, kablarna och närliggande metalldelar kan alla påverka antennens elektromagnetiska miljö. Detta kan störa antennen och minska prestandan i verkligheten om det inte beaktas under designprocessen.

Påverkar antenner tillverkningskraven för kretskort?

Ja. RF-spår, matningsledningsgeometri, matchande nätverksplacering, kretskortsmaterialets konsistens och monteringsnoggrannhet påverkar alla antennrelaterade prestanda, särskilt i trådlösa produkter som går från prototyp till produktion.
