Виробництво друкованих плат для аерокосмічної галузі
та складальні рішення для високонадійної електроніки
Виробництво друкованих плат аерокосмічної галузі вимагає виняткової надійності, точності та продуктивності матеріалів. У Highleap Electronics ми спеціалізуємося на виробництві друкованих плат аерокосмічного класу, призначених для критично важливих застосувань. Від складання друкованих плат аерокосмічної галузі до підтримки індивідуального проектування, наші рішення відповідають суворим стандартам авіаційної, супутникової та оборонної електроніки.
Виробник аерокосмічних друкованих плат
Highleap Electronics є досвідченим виробником друкованих плат для аерокосмічної галузі, що пропонує високонадійне виготовлення друкованих плат з високими допусками для авіаційної, супутникової та оборонної електроніки. Наш процес виробництва друкованих плат для аерокосмічної галузі відповідає стандартам IPC Class 3, робочим процесам, еквівалентним AS9100, та іншим критично важливим стандартам, що забезпечує бездоганну роботу на великій висоті та в умовах інтенсивної вібрації.
Розуміння вимог до аерокосмічної електроніки та друкованих плат
Аерокосмічна електроніка включає системи, що використовуються в літаках, супутниках та оборонному обладнанні, де друковані плати повинні надійно працювати в екстремальних умовах. Ці умови часто включають високі температури, радіацію, сильні вібрації та електромагнітні перешкоди (EMI). Щоб працювати в умовах такого навантаження, аерокосмічні друковані плати потребують відмінної електричної надійності, термостабільності та механічної міцності.
Такі поширені матеріали, як поліімід та PTFE, вибираються завдяки їхній здатності зберігати розмірні та діелектричні властивості в широкому діапазоні температур. Конструкції зазвичай включають суворі вимоги. контроль імпедансу та надійні з'єднання для підтримки високочастотних, високошвидкісних сигналів.
Більше того, виробництво друкованих плат в аерокосмічній галузі повинно відповідати суворим стандартам, таким як IPC Class 3, AS9100 або MIL-spec. Це робить точність виробництва та контроль процесу важливими. Вибір кваліфікованого партнера з виробництва друкованих плат з досвідом роботи в аерокосмічній галузі та сертифікатами має вирішальне значення для задоволення вимог щодо продуктивності та надійності критично важливих систем.
Міркування щодо проектування друкованих плат для аерокосмічного застосування
1. Екологічна стійкість та надійність
Проектування друкованих плат для аерокосмічної галузі включає більше, ніж просто компонування та трасування — воно вимагає глибокого розуміння того, як матеріали та схеми працюють в екстремальних умовах. Такі фактори, як теплове напруження, радіація та вібрація, повинні враховуватися за допомогою надійних стратегій проектування, щоб забезпечити довгострокову надійність.
2. Цілісність сигналу та пом'якшення електромагнітних перешкод
Багатошарові конструкції часто необхідні для підтримки з'єднання високої щільності та контрольований імпеданс. Ретельно сплановані заземлювальні та силові площини допомагають мінімізувати електромагнітні перешкоди (EMI), тоді як методи екранування та належна відстань між трасами зберігають цілісність сигналу.
3. Вибір матеріалу для суворих умов експлуатації
Високоефективні матеріали, такі як поліімід, керамічно наповнений PTFE та ламінати з високим Tg зазвичай використовуються для друкованих плат аерокосмічної галузі. Ці підкладки забезпечують чудову термостійкість та електричну стабільність у складних умовах.
4. Відповідність стандартам та безвідмовна конструкція
Щоб відповідати вимогам аерокосмічного класу, друковані плати повинні відповідати таким стандартам, як IPC-6012 Class 3, MIL-PRF-31032 або AS9100. Крім того, впровадження резервування конструкції та механізмів відмовостійкості є важливим у критично важливих застосуваннях.
5. Рання співпраця з експертами з аерокосмічної друкованої плати
Залучення виробника друкованих плат з досвідом роботи в аерокосмічній галузі на ранніх етапах процесу проектування допомагає уникнути дорогих доопрацювань та забезпечує ефективне виконання всіх вимог щодо продуктивності, безпеки та сертифікації.
Стандарти застосовуються до аерокосмічних друкованих плат
Включення відповідного наміру вимагає розуміння стандартів, які застосовуються до розробки ваших плат.
ISO 9100
Загальновизнаний базовий стандарт Міжнародної організації зі стандартизації (ISO) для систем управління якістю, з якого походить низка інших стандартів.
AMS2750E
Охоплює пірометричні вимоги до обладнання для термічної обробки та оцінку для забезпечення дотримання специфікацій термічної обробки.
AS478N
Визначає тип маркування та де воно має бути розташоване для аерокосмічних компонентів.
AS5553A
Цей стандарт висуває загальні вимоги для кожної організації в ланцюжку поставок, яка закуповує або інтегрує компоненти, що використовуватимуться в аерокосмічних платформах.
AS9006A
Визначає вимоги до програмного забезпечення та компонентів і пристроїв програмної підтримки, які можуть бути частиною програмної системи, що є частиною аерокосмічної системи або завантажені до неї.
AS9100D
Встановлює вимоги до системи управління якістю (СМЯ) для постачальників аерокосмічної продукції. Охоплює процеси (внутрішні/аутсорсингові), управління, з акцентом на задоволеності клієнтів.
AS9101E
Визначає рекомендації щодо аудиту та звітності вашої системи управління якістю, забезпечуючи її постійну ефективність та відповідність суворим аерокосмічним вимогам.
AS9102B
AS9102B визначає вимоги FAI. Ця важлива перевірка гарантує, що початкові одиниці відповідають усім вимогам проекту та специфікацій перед повним виробництвом.
Розширені можливості у виробництві друкованих плат аерокосмічної галузі
Highleap Electronics пропонує передові можливості виробництва друкованих плат для аерокосмічної галузі, включаючи багатошарове виготовлення, технологію HDI та жорстко-гнучкі конфігурації. Наші потужності оснащені системами точного свердління, автоматизованого оптичного контролю та лазерної візуалізації для забезпечення точності та узгодженості. Ми впевнено обробляємо складну кількість шарів, компоненти з дрібним кроком та критичні допуски. Ці можливості дозволяють нам дотримуватися суворих специфікацій, необхідних для друкованих плат аерокосмічного класу.
Надійний
Забезпечуючи першорядну надійність для аерокосмічних місій, Highleap Electronic використовує суворий контроль процесів та матеріали, що відповідають таким стандартам, як IPC-6012 Class 3/A.
Тепловий менеджмент
Висока щільність
Для складної аерокосмічної електроніки, що вимагає високої щільності, Highleap Electronic виготовляє плати з підтримкою великої кількості шарів, тонких ліній, мікровідкриттів та жорстких гнучких матеріалів (Rigid-Flex).
Цілісність сигналу
Highleap забезпечує життєво важливу цілісність сигналів для аерокосмічної галузі завдяки точному контролю імпедансу виробництва, матеріалам з низькими втратами та суворому контролю шарів накладання.
Матеріали та технології для друкованих плат аерокосмічного класу
Вибір матеріалу відіграє вирішальну роль у продуктивності друкованих плат аерокосмічної галузі. Highleap використовує передові підкладки, такі як поліімід, PTFE, а також ламінати на керамічній основі для термостабільності та низьких діелектричних втрат. Ми використовуємо високотемпературний припій, позолочені покриття та безсвинцеві варіанти для забезпечення екологічної відповідності та надійності. Використовуючи матеріали, спеціально розроблені для суворих аерокосмічних середовищ, ми пропонуємо рішення, що витримують нагрівання, удари та тривалі робочі цикли.
Типи друкованих плат, що використовуються в аерокосмічних та авіаційних системах
Аерокосмічні системи використовують різні типи друкованих плат залежно від вимог застосування. Тверді друковані плати забезпечують механічну стабільність для блоків керування польотом, водночас гнучкий та жорсткі гнучкі друковані плати дозволяють створювати компактні та легкі конструкції авіоніки та супутників. Багатошарові друковані плати підтримка складної маршрутизації та високошвидкісних сигналів у комунікаційних модулях. Плати з металевим сердечником ідеально підходять для систем керування живленням завдяки чудовому розсіюванню тепла. Highleap виробляє всі ці типи, щоб задовольнити специфічні вимоги до продуктивності аерокосмічної галузі.
Застосування аерокосмічних друкованих плат у критичних системах
Радіозв'язок
Highleap Electronic постачає друковані плати з точним контролем імпедансу та матеріалами з низькими втратами, що є вирішальним для підтримки цілісності сигналу та забезпечення чіткої та стабільної передачі сигналу в аерокосмічних радіозв'язкових системах.
Аерокосмічна потужність
Наші аерокосмічні силові друковані плати виготовляються з міцними конструкціями та розширеними можливостями терморегуляції (такими як товсті мідні шари) для ефективної обробки високих напруг і струмів, забезпечуючи надійний розподіл живлення навіть під навантаженням.
Система світлодіодного освітлення
Наше виробництво забезпечує точне управління температурою та високу надійність, необхідні для критично важливих застосувань світлодіодного освітлення в салонах літаків та на екстер'єрі, забезпечуючи стабільну роботу в складних умовах.
Електронний льотний прилад
PCB аерокосмічного датчика
Розроблені для надійної роботи в складних умовах, наші друковані плати датчиків використовують переваги нашого суворого контролю процесу та досвіду в галузі цілісності сигналів, що життєво важливо для точних і надійних показників у таких застосуваннях, як вимірювання висоти та температури.

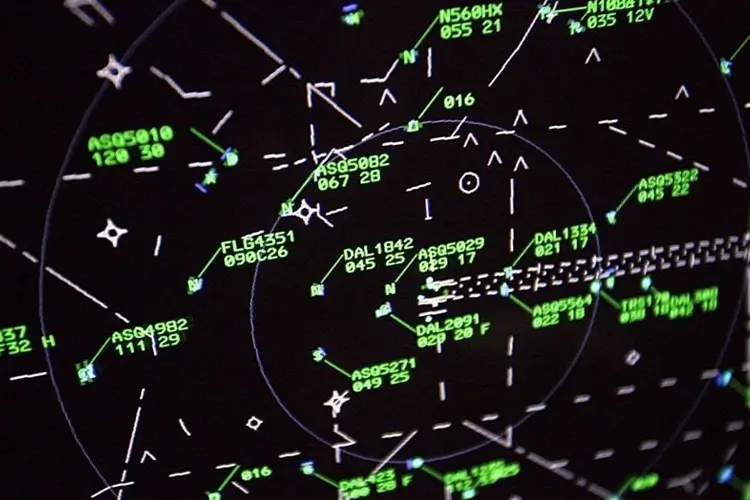

Радарний пристрій
Наші друковані плати радарів, що мають вирішальне значення для обробки високочастотних сигналів, виготовляються з точним контролем імпедансу та спеціалізованими матеріалами з низькими втратами, що доповнюється нашими можливостями терморегулювання, що забезпечує точне та надійне виявлення цілей.
Процеси складання та тестування друкованих плат аерокосмічної галузі
Збірка та тестування мають вирішальне значення для забезпечення надійності друкованих плат аерокосмічної галузі. У Highleap ми виконуємо технологію поверхневого монтажу (SMT) та складання через отвір за стандартами IPC класу 3. Наші процеси перевірки та випробування включають AOI, Рентгенологічне обстеження, внутрішньосхемне тестування (ІКТ), А також функціональне тестування. Ми також пропонуємо літаючий зонд та скринінг на напруження навколишнього середовища (ESS) для імітації реальних умов експлуатації. Ці кроки гарантують, що кожна аерокосмічна друкована плата відповідає суворим стандартам якості та продуктивності.
Можливості Highleap у виробництві друкованих плат для аерокосмічної галузі
Компанія Highleap Electronics оснащена найсучаснішим обладнанням та використовує сертифіковані за стандартами ISO процеси для підтримки виробництва друкованих плат в аерокосмічній галузі. Ми пропонуємо повний спектр виробничих послуг, від перевірки інженерних проектів до остаточного складання та випробувань. Наша команда має досвід роботи зі складними аерокосмічними проектами з точною документацією, відстеженням та відповідністю вимогам. Незалежно від того, чи це прототипування, чи великосерійне виробництво, ми пропонуємо індивідуальні рішення з постійною надійністю та швидкими термінами виконання.
Запит цінової пропозиції на виробництво та складання друкованих плат аерокосмічної галузі
Готові розпочати роботу над вашим проектом аерокосмічної друкованої плати?
Контакти Компанія Highleap Electronics запросить цінову пропозицію на послуги з виробництва та складання. Наша команда інженерів оцінить ваші специфікації, запропонує рекомендації щодо матеріалів та компонування, а також забезпечить оптимізацію вашого проекту для продуктивності та відповідності вимогам. Ми підтримуємо швидкозбірні прототипи, невеликі партії та великосерійне виробництво, постачаючи надійні друковані плати аерокосмічного класу вчасно та в рамках бюджету.
