Produkcja i montaż płytek PCB RFSoC – kompleksowa obsługa

Projekt płyty referencyjnej RFSOC: 115 × 175 mm, optyka 100G i NVMe 4.0

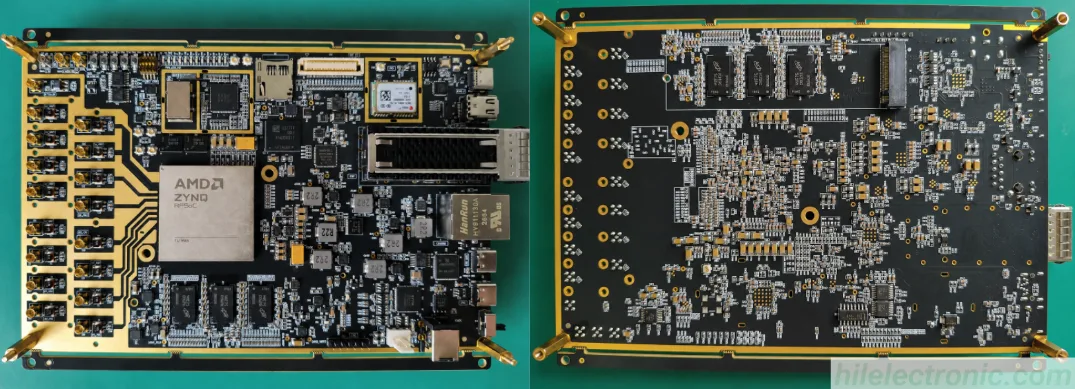

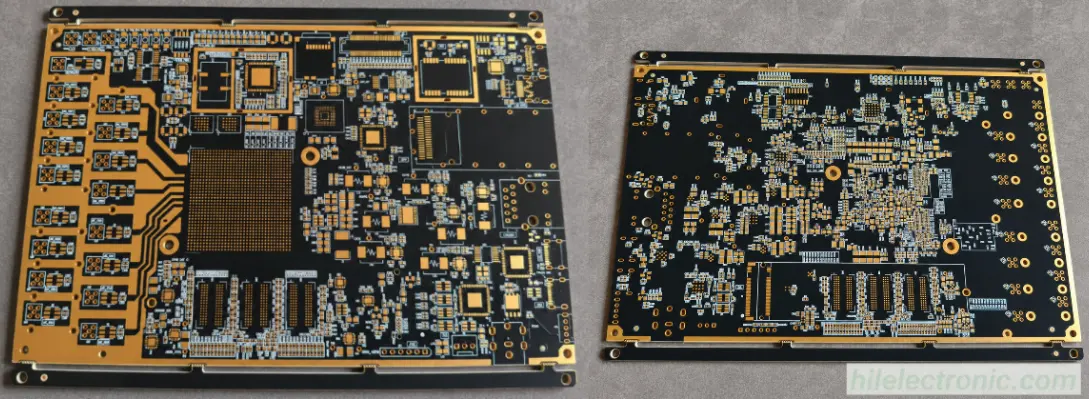

Przedstawiony na zdjęciu sprzęt jest typową platformą RFSoC o wysokim stopniu złożoności, o kompaktowych wymiarach 115 × 175 mm , wymagającą laminatu o dużej prędkości, interfejsem optycznym klasy 100G , łącznością NVMe 4.0 , gęstymi układami BGA, pamięcią, konwersją zasilania, wieloma kanałami złącza RF i aktywnym chłodzeniem.

Dla fabryki PCB nie jest to po prostu „duża płytka FPGA”. To projekt produkcyjny wykorzystujący różne technologie, w którym ścieżki RF, wielogigabitowe łącza szeregowe, magistrale pamięci, interfejsy pamięci masowej, dystrybucja zasilania, obciążenie termiczne i ograniczenia mechaniczne – wszystkie te elementy wzajemnie na siebie oddziałują. Decyzje produkcyjne muszą zatem być podejmowane w oparciu o kontrolowany projekt klienta, a nie ogólne założenia.

Dlaczego produkcja płytek RFSOC jest bardziej wymagająca niż standardowa produkcja płytek PCB w wersji cyfrowej

Projekt RFSoC łączy kanały RF konwertera danych i programowalną logikę z szybkimi interfejsami szeregowymi, pamięcią, pamięcią masową, zegarami, szynami zasilania i interfejsami mechanicznymi. Producent PCB musi zachować intencję projektu poprzez dobór laminatu, konstrukcję warstwową, nanoszenie obrazu, laminowanie, wiercenie, galwanizację, trawienie, rejestrację maski lutowniczej, wykończenie powierzchni, montaż i kontrolę. W przypadku produkcji i montażu platformy RFSoC , koordynacja ta obejmuje również rozmieszczenie komponentów, chłodzenie oraz dostęp testowy niezbędny do walidacji całego systemu.

Priorytety w produkcji płytek PCB RFSOC o dużej prędkości

1. Zamroź system materiałowy i stos produkcyjny

„Materiał o dużej prędkości” nie stanowi kompletnej specyfikacji produkcyjnej. Przed rozpoczęciem obróbki, projekt powinien zdefiniować rodzinę laminatów i prepregów, rodzaje szkła, zawartość żywicy, grubość dielektryka, rodzaj folii miedzianej, założenia dotyczące chropowatości miedzi, miedź gotową, grubość całkowitą oraz zatwierdzoną politykę zamienników. Analiza inżynierska firmy Highleap przekształca te wymagania w gotowy do produkcji zestaw do zatwierdzenia przez klienta.

2. Przełożenie docelowych wartości impedancji i strat na sterowanie fabryczne

Na kontrolowaną impedancję wpływa szerokość ścieżek, odstępy między nimi, grubość miedzi, grubość dielektryka, kompensacja trawienia, maska ​​lutownicza i lokalna geometria płaszczyzny odniesienia. W przypadku łączy wrażliwych na straty, klient powinien również zdefiniować odpowiedni zakres częstotliwości, docelową stratność wtrąceniową, strukturę kuponu oraz wszelkie ograniczenia dotyczące chropowatości lub materiałów. Sama nominalna wartość impedancji nie definiuje pełnego wymogu obsługi kanału 100G lub PCIe 4.0.

3. Kontrola za pomocą konstrukcji, czopuchów i wiercenia wstecznego

Duże obudowy BGA i złącza szybkiego przesyłu danych często tworzą skomplikowane przejścia. Przelotki ślepe/zakopane, mikroprzelotki laserowe, przelotki w padach , wypełnienie przewodzące lub nieprzewodzące, powlekanie nasadek i wiercenie wsteczne muszą być wyraźnie oznaczone na rysunku wykonawczym. Głębokość wiercenia, resztkowy trzpień, pasowanie, powlekanie i kryteria kontroli powinny zostać uzgodnione przed rozpoczęciem produkcji.

4. Zarządzaj rejestracją, saldem miedzi i równowagą

Kompaktowa płytka z gęstą miedzią, dużymi polami BGA, obszarami startowymi RF i obwodami zasilania może być wrażliwa na pasowanie warstw i odkształcenia. W zależności od ostatecznego ułożenia warstw i rozmieszczenia komponentów, konieczne może być zastosowanie zbalansowanej miedzi, odpowiedniego panelowania, kompensacji laminacji, wsparcia trasowania oraz uchwytów montażowych.

Zagadnienia produkcyjne dotyczące interfejsu optycznego 100G

Interfejs optyczny 100G z klatką lub modułem wprowadza wiele szybkich linii różnicowych, przejść złączy, uziemień, retencji mechanicznej i ograniczeń termicznych. Fabryka PCB nie „dodaje możliwości 100G”, lecz produkuje zatwierdzoną przez klienta geometrię kanału na tyle spójnie, aby projekt spełniał zamierzoną wydajność.

• Ślad złącza i dane mechaniczne: geometria podkładki, położenie klatki, otwory montażowe, wycięcia i położenie krawędzi płyty muszą być zgodne z rysunkiem kontrolnym.
• Geometria par różniczkowych: szerokość linii, odstępy, płaszczyzna odniesienia, zwężenie, wybicie i spójność między pasami muszą być uwzględnione w kompensacji stosu i CAM.
• Poprzez kontrolę przejścia: antypodkłady, umieszczenie przelotek uziemiających, resztkowe czopy i wymagania dotyczące wiercenia wstecznego powinno być wyraźne.
• Zarządzanie stratami wtrąceniowymi: materiał, chropowatość miedzi, wykończona miedź, długość ścieżki i tolerancja produkcyjna powinny odpowiadać analizie kanału klienta.
• Kontrola i weryfikacja: kupony impedancji, przekroje, weryfikacja wierceń, test elektryczny, a wszelkie testy sygnałów zdefiniowane przez klienta powinny zostać uwzględnione w planie jakości.

Kontrola produkcji płytek PCB NVMe 4.0 / PCIe 4.0

NVMe 4.0 opiera się na sygnalizacji PCIe 4.0, więc kanał pamięci masowej jest wrażliwy na te same zmienne produkcyjne, które wpływają na inne łącza wielogigabitowe. Geometria ścieżek i odstępy między parami muszą być spójne od procesora lub przełącznika, przez przelotki i złącza, aż do urządzenia NVMe.

Podczas procesu DFM firma Highleap weryfikuje wykonalność wykonania określonej impedancji, poprzez strukturę, dane dotyczące otworów montażowych, styki złącza lub M.2, odstępy między przewodami miedzianymi, otwory w masce lutowniczej oraz dostęp do montażu. Wszelkie proponowane zmiany, które mogłyby wpłynąć na jakość sygnału, należy przed rozpoczęciem produkcji zwrócić klientowi do zatwierdzenia.

Montaż PCB płyty RFSOC: BGA, pamięć, złącza RF i urządzenia zasilające

Proces montażu PCBA w standardzie RFSoC wymaga więcej niż tylko umieszczenia komponentów na gotowej, czystej płytce. Proces montażu musi uwzględniać duże układy BGA o dużej masie termicznej , pakiety pamięci, elementy o małym rozstawie, złącza RF, klatki optyczne, złącza pamięci masowej, cewki mocy, oscylatory i elementy mechaniczne.

Priorytety inżynierii montażowej

• przegląd wzoru i polaryzacji na podstawie zestawienia materiałów i rysunków montażowych;
• konstrukcja otworu szablonowego dla dużych elementów BGA, QFN, podkładek termicznych i elementów o małym rozstawie;
• wymagania dotyczące wrażliwości składników na wilgoć, pieczenia, przechowywania i identyfikowalności;
• opracowanie profilu reflow dla ograniczenia masy termicznej płytki i komponentów;
• osadzenie złącza, współpłaszczyznowość, wsparcie mechaniczne i dostęp do osprzętu;
• Zakres usług AOI i prześwietleń rentgenowskich w przypadku ukrytych stawów, oddawania moczu, mostków, otwartych przestrzeni i ryzyka związanego z ułożeniem głowy w poduszce;
• wymagania dotyczące czystości, obsługi, powłoki ochronnej, programowania i testów funkcjonalnych, jeśli zostały określone.

Przygotowanie prototypu jest szczególnie cenne w przypadku płytki RFSOC. Pozwala klientowi zweryfikować sekwencję zasilania, taktowanie, programowanie, zachowanie termiczne, łącza o dużej szybkości, ścieżki RF, interfejsy peryferyjne i procedury testowe przed ponownym uruchomieniem produkcji.

W jaki sposób Highleap Electronics wspiera projekt płyty RFSOC zaprojektowanej przez klienta

Firma Highleap Electronics działa jako partner produkcyjny. Nie sprzedajemy przedstawionego na zdjęciu sprzętu RFSoC jako własnego gotowego produktu. Naszą rolą jest przekształcenie udostępnionego przez klienta pakietu projektowego w kontrolowaną produkcję płytek PCB i PCBA.

1. Zapytanie ofertowe i przegląd danych. Sprawdzamy pliki PCB, rysunki wykonawcze, zestawienia warstw, zestawienia materiałów, dane dotyczące montażu, ilości, cele dostawy i zakres testów.
2. Płytka drukowana DFM i potwierdzenie zgodności. Zespoły CAM i inżynieryjne identyfikują konflikty dotyczące możliwości produkcji, wyjaśniają materiały i struktury przelotek oraz przesyłają propozycję produkcji do zatwierdzenia.
3. Przegląd komponentów i zespołów. Sprawdzamy dane dotyczące opakowań, status zestawienia materiałów, alternatywy, wymagania dotyczące szablonów, specjalne traktowanie, potrzeby dotyczące mocowania i zakres kontroli.
4. Produkcja prototypów PCB i PCBA. Pierwsza wersja jest zgodna z zatwierdzoną odpowiedzią inżynierską i udokumentowaną ścieżką procesu.
5. Kontrola i testy określone przez klienta. Kontrola płyt głównych i zespołów odbywa się zgodnie z ustalonym planem jakości; programowanie i testowanie funkcjonalne odbywa się zgodnie z instrukcjami klienta, jeśli są dołączone.
6. Informacje zwrotne i powtarzalna produkcja. Wyniki testów, zatwierdzone zmiany i wyniki testów są uwzględniane w kontrolowanym pakiecie produkcyjnym na potrzeby kolejnych zamówień.

Co wysłać do Highleap w celu uzyskania wyceny płytki PCB i PCBA RFSOC

Aby uzyskać przydatną wycenę i odpowiedź inżynieryjną, prześlij nam najbardziej kompletny dostępny pakiet:

• Dane produkcyjne w formatach Gerber, ODB++ lub IPC-2581;
• rysunki wykonawcze, pliki wierceń, wykaz połączeń i kontrolowane układanie warstw;
• rozmiar płytki, liczba warstw, grubość końcowa, gramatura miedzi, wykończenie powierzchni i ilość;
• tabela impedancji, wymagania dotyczące tłumienności wtrąceniowej, szczegóły kuponu i rysunek wiertła;
• wymagania dotyczące przelotek w podkładce, wypełniania/zamykania, mikroprzelotek, laminowania sekwencyjnego i akceptacji;
• BOM z numerami części producenta, zatwierdzonymi alternatywami i odpowiedzialnością za zaopatrzenie;
• plik „pick-and-place”/centroid, rysunki montażowe, notatki dotyczące biegunowości i pliki mechaniczne;
• pliki programowania, procedura uruchamiania, informacje o urządzeniu testowym i kryteria akceptacji;
• ilość prototypów, prognozowana objętość, docelowa dostawa, opakowanie i wymagania dotyczące dokumentacji.
