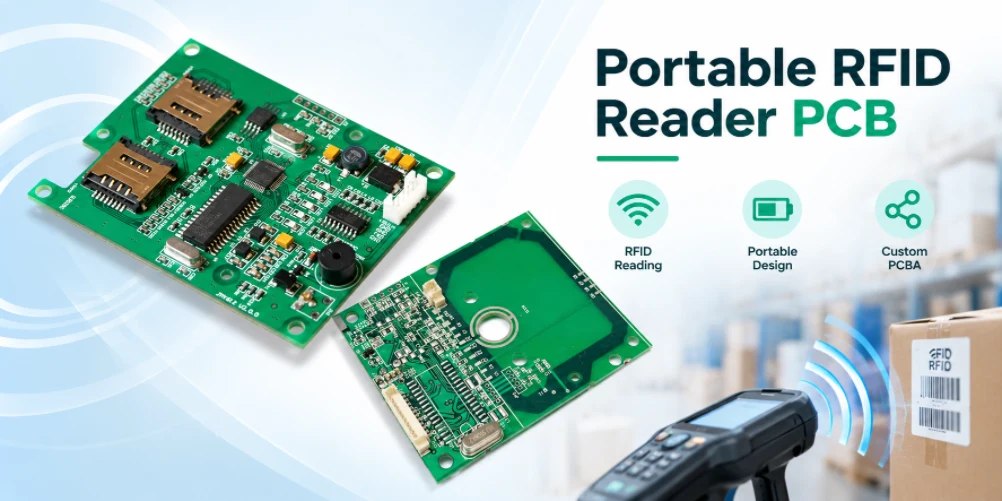

Tlhahiso le Kopano ea PCB ea RFID Reader e nkehang habobebe bakeng sa Lisebelisoa tsa RFID tse Tšoareloang ka Mohala

Libadi tsa RFID tse nkehang habobebe li kopanya phetiso ea RF, ts'ebetso ea dijithale, khokahano ea waelese, ho tjhaja betri le lisebelisoa tsa elektroniki tsa sebopeho sa mosebelisi ka har'a sekoaelo se nang le lithibelo tsa mechini. PCB e tlameha ho boloka boits'oaro bo tsitsitseng ba RF ha ka nako e ts'oanang e ts'ehetsa ho beoa ha likarolo tse teteaneng, phano e tšepahalang ea motlakase le kopano e ka phetoang.

Highleap Electronics e hlahisa le ho kopanya li-PCB le li-PCBA tse baloang ke bareki tse entsoeng ke bareki. Sekhahla sa rona sa tlhahiso se ka kenyelletsa tlhahiso ea li-PCB tse se nang letho, ho fumana likarolo, kopano ea SMT/THT, lenaneo, tlhahlobo le liteko tse sebetsang tse hlalositsoeng ke bareki, ka tsela ea tlhahiso e ipapisitse le data ea boenjiniere e lokollotsoeng ho fapana le meralo ea babali e akaretsang.

1. Lintho tsa bohlokoa tsa bohlokoa tsa ho etsa le ho lokisa PCB ea Sebali sa RFID se nkehang habobebe

Boto ea babali ba RFID e nkehang habobebe e itokiselitseng tlhahiso e tlameha ho boloka tsela ea RF e netefalitsoeng ha ka nako e ts'oanang e boloka li-interface tsa dijithale, tsa motlakase le tsa mechini li ka etsoa. ​​Lintho tse latelang li lokela ho rarolloa pele data ea prototype e lokolloa ho fihlela tlhahiso e baloa.

• Tlhaloso ea RF stack-up: Botenya ba dielektrike, boima ba koporo le sebopeho sa referense di lokela ho dula di tsamaellana le mohlala wa motlakase. Highleap e ka sebedisa ditaolo tse sebediswang bakeng sa Tlhahiso ea RF PCB ha kaho e lokollotsoeng e hlalosa ditlhoko tse ka lekanngwang.
• Litsela tsa impedance tse laoloang: Li-Antenna feeds, likhokahano tsa module ea RF le mela e meng e laoloang li lokela ho khetholla sepheo sa ho thibela le ho mamella. Sephutheloana sa tlhahiso se lokela ho latela likhopolo tse tšoanang tse sebelisitsoeng bakeng sa Taolo ea impedance ea RF PCB ho e-na le ho tlohela liphetoho tse ngata tlhahisong.
• Tšireletso ea ho thibela li-antenna: Koporo e sitsitsoeng, lisebelisoa tsa tšepe, lithebe le libeteri li ka fetola boitšoaro ba antenna. Ha 'mali a sebelisa antenna e kopantsoeng, melao-motheo ea sebopeho e ka morao ho Moralo oa antenna ea PCB e lokela ho hoamisoa hore e be data ea mechine le ea PCB e lokollotsoeng.
• Leano la tšireletso ea RF: Liforeimi tsa thebe li ka arola karolo ea RF ho li-processor, lipontšo le li-converter tsa switching, empa li boetse li ama ho tsosolosoa le boitšoaro ba mocheso. Boto e lokela ho hlalosa likarolo tsa ho thella le ho kopanya tse lumellanang le Tšireletso ea RF bakeng sa li-PCB.
• Botšepehi ba matla tlas'a mojaro oa phetisetso: Ho phatloha ha phetiso ho ka baka ditlhoko tse kgutshwane tsa motlakase o phahameng. Kabo ya koporo, ho arola le ho beha taolo di lokela ho lekolwa bakeng sa potoloho ya mosebetsi wa mmali wa nnete, eseng feela boemo ba benche ya motlakase o tlase.
• Taolo ea sebopeho sa mechini: USB-C, lihokelo tsa boto ho boto, mabitso a betri, li-module tsa scanner le li-pogo pin li hloka sebaka se laoloang le phihlello ea ho kopanya hobane boto e ka feta tlhahlobo ea motlakase 'me ea hlōleha ho kopanngoa ha enclosure.

Na 'mali e mong le e mong oa RFID ea nkehang habobebe o hloka laminate e nang le maqhubu a phahameng?

Tjhe. Kgetho ya thepa e lokela ho latela maqhubu a sebele a tshebetso, sepheo sa ho kenngwa le tahlehelo, jeometri ya mohala wa phetiso le moralo o netefaditsweng. Laminate e ikgethang e lokela ho sebediswa moo tlhoko ya boenjiniere e e dumellang; ho seng jwalo kaho e loketseng ya FR-4 e ka ba e theko e tlase le e bonolo ho e fumana.

HDI e lokela ho sebelisoa neng ho PCB ea ho bala RFID?

HDI e loketse ha ho etswa tsela e nyane ya ho phonyoha ha sephutheloana, sebaka sa boto kapa ka bongata ho hloka di-microvia kapa ka-in-pad. Boholo ba sehlahiswa se kopaneng feela ha bo lokafatse lamination e eketsehileng e latellanang.

2. RF, Matla le Kopanyo ea Thermal ho PCBA ea RFID Reader e Tšoaretsoeng ka Motlakase

Babali ba RF ke dihlahiswa tsa dibaka tse fapaneng. Dikarolo tsa RF, dibese tsa dijithale tse lebelo le hodimo, balaodi ba ho tjhentjha le ho tjhaja betri di ka sebetsa ka nako e le nngwe, kahoo difaele tsa tlhahiso di lokela ho hlwaya ka ho hlaka hore na ke jiometri le thepa efe tse bohlokwa tshebetsong.

• Khetho ea thepa e itšetlehileng ka makhetlo: Haeba tahlehelo ea ho kenya kapa boitšoaro ba mohato bo ba bohlokoa, khetho ea thepa e ka hlahlojoa khahlanong le litlhoko tsa 'nete tse hlalositsoeng bakeng sa PCB ea maqhubu a phahamengBongata ba boto ha bo hloke thepa e ikhethang ntle le haeba moralo o e hloka.
• Taolo ea likarolo tsa marang-rang a ho bapisa: Li-inductor le li-capacitor tse tseleng ea RF li lokela ho sebelisa li-MPN tse lokollotsoeng kapa li-alternate tse amohetsoeng ke bareki. Likokoana-hloko tsa sephutheloana, mamello, Q le boitšoaro ba ho itšehla thajana li ka ba tsa bohlokoa leha boleng ba lebitso bo sa fetohe.
• Ho ata ha mocheso sebakeng seo: Lisebelisoa tsa motlakase tsa RF, li-IC tsa tjhaja le li-processor li lokela ho ba le sebaka se lekaneng sa koporo le li-vias tsa mocheso moo moetsi oa likarolo le moralo li li hlokang. Mocheso oa setshelo o lokela ho nahanoa hobane lihlahisoa tse tšoaroang ka letsoho li na le moea o fokolang.
• Ho tswela pele ha ho kgutla mobung: Metsi a potlakileng a dijithale le a RF a lokela ho ba le ditsela tsa ho kgutla tse ka lebellwang esale pele. Ho arohana ho sa hlokahaleng kapa diphetoho tsa tlhahiso haufi le ditsela tse laolwang di ka fetola boitshwaro ba EMI le RF.
• Maemo a tshebetso ya betri le tjhaja: Moreki o lokela ho hlalosa hore na 'mali o sebetsa ha a ntse a tjhaja, hore na mesebetsi ea phetiso e sebetsa nakong ea teko ea tjhaja, le hore na fektheri e lokela ho hlahisa boemo bofe ba phepelo kapa betri.

Litaolo tsena li ntlafatsa ho pheta-pheta hobane sehlopha sa tlhahiso se tseba hore na ke lintlha life tsa kaho tse bohlokoa ka motlakase le hore na ke litekanyo life tse ka sehloohong e leng tsa mechine.

3. Kopano ea PCB, Mohloli oa Likarolo le Tlhahlobo bakeng sa Tlhahiso ea Babali ba RFID

Sebali sa RFID se nkehang habobebe se ka kopanya disebediswa tsa QFN/LGA RF, di-processor tse nang le pitch e nyane, dihokelo tsa FPC, diforeimi tsa thebe le dikou tse kantle tse kentsweng ka mechine. Ka hona, moralo wa kopano o lokela ho hahuwa ho potoloha motswako wa sebele wa sephutheloana le boikarabelo ba thepa.

• Kopano ea SMT le theknoloji e tsoakiloeng: Highleap e ka fana ka Seboka sa PCB bakeng sa sete ea likarolo tse lokollotsoeng, ho kenyeletsoa le SMT, ts'ebetso ea ho phunyeletsa kapa ts'ebetso e khethiloeng moo moralo o li hlokang.
• Mohloli oa likarolo o amohetsoeng: Bakeng sa tlhahiso ea turnkey, BOM e lokela ho khetholla linomoro tsa likarolo tsa moetsi, libaka tse ling tse amohetsoeng, likarolo tsa RF tse sa nkeleng sebaka le li-module tse fanoang ke bareki. Melao ena e lokela ho hokahanngoa le ho fumana karolo tlhophiso pele ho qala ho reka.
• AOI bakeng sa manonyeletso a ka fihlellehang habonolo: Sebaka, polarity le manonyeletso a bonahalang a solder li ka hlahlojoa ka ho sebelisa AOI ho PCBA ha jiometri ea sephutheloana e lumella phihlello ea optical.
• X-ray bakeng sa ho fifala ha lesapo le patiloeng: Liphutheloana tsa BGA, LGA kapa tse felisitsoeng ka tlase li ka hloka Tlhahlobo ea X-ray ha moralo oa boleng ba bareki kapa kotsi ea ts'ebetso e lokafatsa ponahalo e eketsehileng.
• Netefatso ea ts'ebetso ea pele ea kaho: Masoba a stencil, profil ea phallo e ncha, ho kopanya foreimi ea thebe le khokahano ea sehokelo li lokela ho netefatsoa pele lotho eohle ea pilot e lokolloa.

Ke likarolo life tsa RFID tseo hangata li lokelang ho sireletsoa ho kenngoeng sebaka ka bohona?

Karabo e itshetlehile ka moralo o netefaditsweng, empa di-IC tsa RF front-end, dikarolo tsa marangrang a tshwanang, dikarolo tsa oscillator, dikgokelo tsa antenna le di-module tse se nang mohala tse amohetsweng ke bakgethi ba tlwaelehileng bakeng sa taolo e thata ya ho nkela sebaka.

4. Teko e Sebetsang le Kamohelo ea Tlhahiso bakeng sa Li-PCBA tsa RFID Reader tse nkehang habobebe

Liteko tsa fektheri li lokela ho netefatsa tlhophiso e hlalositsoeng ea tlhahiso ho e-na le ho itšetleha ka tlhahlobo ea motlakase e akaretsang. Mokhahlelo oa teko o lokela ho etsahala ha li-programming pad, li-interface tsa RF le lihokelo tsa tlhahlobo li ntse li fumaneha habonolo.

• Netefatso ea motlakase le ho tjhaja: Hlahloba literene tse hlalositsoeng ke moreki, boemo ba ho tjhaja, meeli ea hona joale le tatellano ea ho qala thepa tlas'a boemo ba phepelo bo lumellanoeng.
• Netefatso ea processor le firmware: Netefatsa hore setšoantšo sa firmware se amohetsoeng, boemo ba boot le boitsebiso ba boto li tsamaisana le ntlafatso ea PCB le BOM.
• Sebaka sa tlhahlobo ea puisano ea RFID: Sebelisa taelo ea 'mali e hlalositsoeng ke OEM, tag, sebaka, tataiso kapa mokhoa oa RF o tsamaisoang ha ho hlokahala tlhahlobo ea RF ea tlhahiso.
• Netefatso ea sebopeho: Leka mesebetsi ea USB, li-trigger inputs, ponts'o, sekenara kapa docking e leng karolo ea scope ea PCBA e lumellanoeng.
• Meeli ea ho pasa/ho hloleha e ka phetoang: Highleap e ka kenya tšebetsong mokhoa o hlalositsoeng ke moreki liteko tse sebetsang ha sesebediswa, software, meedi le boemo ba tshebetso bo hlokahalang di ngotswe.

5. Tokollo ea Tlhahiso, Lintlha tsa RFQ le Pheta-pheto bakeng sa Tlhahiso ea PCB ea RFID Reader e nkehang habobebe

Tlhahiso e ipheta-phetang e tsitsitse haholo ha data ea tlhahiso, BOM, firmware, tlhophiso ea antenna, li-interface tsa mechini le ts'ebetso ea teko kaofela li bua ka ntlafatso e tšoanang e lokollotsoeng. Liphetoho tse bonahalang li le nyane ho reka li ka ba tsa bohlokoa ts'ebetsong ea RF.

• Sephutheloana sa tlhahiso se lokollotsoeng: Fana ka Gerber/ODB++ kapa data e lekanang, lifaele tsa ho phunya, pokello, lintlha tsa impedance le litlhaloso tsa boto.
• BOM e Laoloang: Hlalosa li-MPN tse amohetsoeng, libaka tse ling, likarolo tsa DNI, thepa e rometsoeng le likarolo tsa RF tse amehang potolohong ea bophelo.
• Lintlha tsa kopano: Fana ka tlhahisoleseding ea ho khetha le ho beha, polarity/orientation, lintlha tsa thebe le lintlha tse khethehileng tsa ho kopanya.
• Litšupiso tsa mechine: Kenya antenna, betri, sehokelo, sekenara le litekanyo tsa enclosure ha li laola ho lekana ha PCB kapa boitšoaro ba RF.
• Teko le ho latelwa ha yona: Hlalosa firmware, mokhoa oa ho lokisa, melao ea linomoro tsa serial, lirekoto tse bolokiloeng le litekanyetso tsa kamohelo tse ka lekanngoang.

Ke liphetoho life tse lokelang ho baka tlhahlobo ea bareki pele ho tlhahiso ea RFID e latelang?

Phetoho ea stack-up, phetoho ea antenna kapa enclosure, phetolo ea marang-rang a tšoanang, ntlafatso ea module ea RF, ho fallisoa ha betri, phetoho ea firmware kapa phetoho ea mokhoa oa teko li lokela ho hlahlojoa khahlanong le melao ea taolo ea phetoho ea OEM pele e lokolloa.

Lethathamo la Tlhahlobo la RFQ ea Tlhahiso

• Lifaele tsa hajoale tsa tlhahiso ea PCB le litlhaloso tsa boto
• BOM e nang le linomoro tsa likarolo tsa moetsi tse amohetsoeng le melao ea ho nkela sebaka
• Lintlha tsa ho taka le ho khetha le ho beha kopano
• Antena, sehokelo sa RF le tlhaiso-leseling ea sebopeho sa mechini
• Lifaele tsa mananeo le tlhahlobo ea firmware
• Mokhoa oa tlhahlobo ea ts'ebetso le meeli ea kamohelo
• Palo ea tlhahiso, mohlala kapa e pheta-phetoang
• Litlhoko tsa ho ngola mabitso, ho paka le ho latela mohlala

Highleap Electronics e tšehetsa tlhahiso ea PCB le kopano ea PCB bakeng sa lihlahisoa tsa RFID tse nkehang habobebe tse entsoeng ke bareki. Lentsoe la bohlokoa la kopo le hlalosa lisebelisoa tsa elektroniki tsa sehlahisoa sa bareki; ha ho bolele hore Highleap e rekisa 'mali oa RFID o felileng. Tlhahiso e etsoa ho tsoa ho data ea boenjiniere e lokollotsoeng le boholo ba tlhahiso bo lumellanoeng.
