中国24层PCB制造商

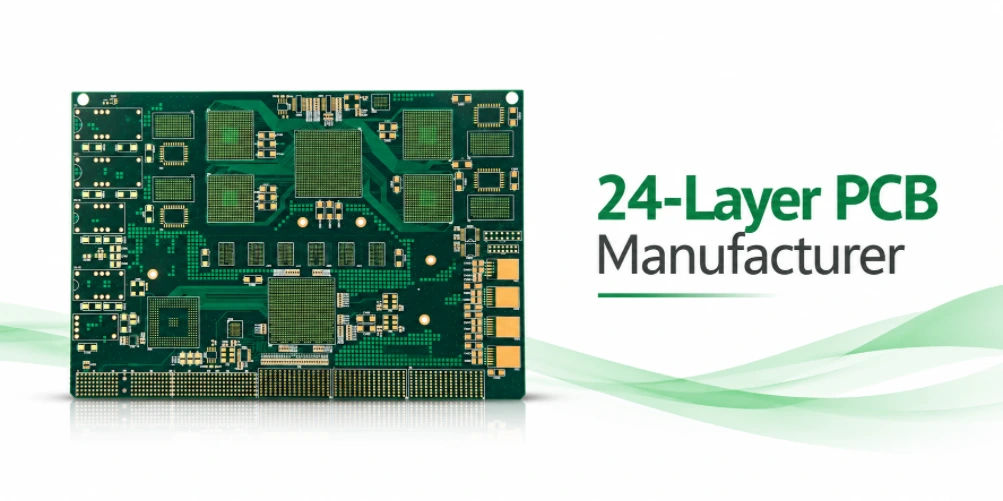

24层PCB制造,适用于复杂的多层电路板
中国PCB制造与组装 | 高层数PCB专家

是的——Highleap Electronics 可定制生产 24 层 PCB。我们已公布的刚性电路板生产范围最高可达 60 层。我们为 OEM 厂商、工程团队和采购专家提供从 24 层叠层设计和 DFM 审核到制造、检验以及可选 PCB 组装的一体化解决方案。

无论您的项目是高速网络板、计算或服务器平台、工业控制器还是高密度仪器PCB,我们的团队都能审核实际的制造要求,而不仅仅是层数。我们与包括欧洲和以色列的工程和采购团队在内的国际买家合作,他们需要一位技术沟通清晰、能力卓越的中国PCB制造合作伙伴。

请发送 Gerber 或 ODB++ 数据、您的叠层结构和目标数量。如果结构尚未最终确定,请发送拟定的叠层结构,并告知我们哪些电气或机械要求是固定的。

高达 60L已公布的刚性PCB层数能力
2/2 密耳已公布的最低痕量/空间容量
HDI盲孔/埋孔、微孔和先进互连
PCB + PCBA制造、零部件采购和组装方案

以上为已公布的一般工艺能力,并非保证所有极限都能在同一24层设计中同时实现。最终的可行性、公差和交付将根据您的制造数据进行确认。

Highleap可以为您生产24层PCB吗?可以。

Highleap是一家位于中国的PCB制造和电子组装制造商。我们公开宣称具备多层PCB生产能力,可生产24层刚性PCB。我们支持原型评估、新产品导入和计划批量生产,并根据设计确定所需的工艺路线。

我们不会将所有24层电路板视为可互换。传统的通孔结构、低损耗的112G级信号完整性设计以及经过多次连续层压工艺的电路板,其工艺风险和成本都不相同。我们的首要任务是在下达采购订单和正式投产前,解决这些差异。

请将现有的 24 层封装数据包发送给我们以获取报价,或者在叠层结构尚未确定时与我们联系以进行可行性评估。如果设计需要高密度互连 (HDI)、背钻孔、焊盘内通孔或混合高频材料,请在询价阶段明确这些特性。

24层PCB制造能力:买家需要的数据

这些数据取自Highleap发布的刚性PCB产能表。它们描述的是制造平台,并非对所有24层叠层结构的全面保证。可实现的线宽、成品孔径、长宽比、板厚和阻抗容差必须综合考虑。

参数已发布的Highlap能力24层询价单中需要明确哪些内容
硬纸板层数最多 60 层24层订单,叠层修订,总成品厚度
内部/外部最小痕迹和空间2/2 mil(约 50/50 µm)关键层特定几何形状和铜重量
最小机械钻0.15 毫米(公布的钻孔值)成品镀层孔、钻孔尺寸、公差、通孔纵横比
最小激光钻孔0.075 毫米(公布的钻孔值)微孔层对、焊盘尺寸、堆叠和填充
机械钻孔纵横比最多20:1厚度与孔径的关系以及镀层筒体的要求
通用刚性PCB厚度范围0.2–8.0毫米实际24层厚度及允许公差
可控阻抗公布值:≤50 Ω 时为 ±5 Ω,高于 50 Ω 时为 ±7%。单端/差分目标、参考层、试片法
可选表面处理包括 ENIG、ENEPIG、浸银、浸锡、OSP 等表面处理选择、厚度、可焊性和保质期要求

我们更广泛的高频PCB制造能力涵盖低损耗和混合材料结构,而HDI PCB制造则可满足复杂的互连需求。对于Rogers、Isola、Megtron或其他指定层压板,应确认其确切的等级、厚度、铜箔和库存位置,切勿想当然。

供应商资质说明: 一份真正有效的24层电路板能力确认书,需要包含所有必要的结构信息:层序、介质系统、铜层、过孔顺序、成品厚度、阻抗策略以及测试/验收计划。仅仅依靠“60层”这样的数字并不能证明某块电路板符合要求。

决定24层结构能否成功的工程控制措施

经验丰富的买家都了解多层PCB的用途。购买决策的关键在于制造商能否在首件产品和后续生产批次中保持已批准的电气和机械结构。这些是我们交付前重点讨论的几个要点。

01 · 堆叠、树脂流动和层压

我们会审核24层结构的顺序、芯材/预浸料、铜箔分布、成品厚度以及对对位要求严格的特征。对称性和铜箔平衡固然重要,但具体的材料特性和层压循环也同样关键。任何推荐的介质或层压材料替代方案都必须在批准前根据设计的电气要求进行审核。

02 · 可控阻抗和信号损耗

请提供按层/网级划分的阻抗目标和容差、参考平面映射、层压板损耗要求以及任何插入损耗准则。我们可以讨论测试片位置和测量范围、铜粗糙度和走线几何补偿。对于高速串行接口,过孔过渡设计和残余短截线目标应明确规定。

03 · 通孔结构和反钻

钻孔策略直接影响良率和成本。通孔、盲孔/埋孔、激光微孔、焊盘内通孔镀覆和可控深度背钻需要不同的工艺步骤。需明确起始/终止层、成品孔径、填充/覆盖要求、允许的短截线长度以及钻孔到铜层的间隙。复杂的堆叠式微孔必须根据拟定的构建顺序进行确认。

04 · 层对齐和铜箔套准

关键的环形焊盘、平面防焊垫、细间距焊缝和背钻间隙需要进行协调检查。层压和电镀后的实际钻孔到铜层的间隙比单独考虑的CAD标称间隙更具参考价值。我们在发布模具前会标记出高风险组合。

05 · 制造测试和验收证据

Highleap公司在其能力信息中列出了AOI和电气测试。根据约定的产品类别和采购规格,检验计划可能包括阻抗试样、显微切片、电镀检查和其他报告。应在询价时明确验收标准和所需文件,而不是在产品发货后才提出。

06 · 版本控制和重复订单

生产就绪的软件包应包含制造图纸、叠层结构图、Gerber/ODB++ 层图、钻孔图、已批准的材料、阻抗数据和采购订单修订。当工程变更通知 (ECO) 更改层压板、钻孔或层几何形状时,新的报价和工艺路线应参考修订后的软件包。

对于采用过孔填充和电镀工艺的设计,请在BGA组装需要时,明确指定封盖过孔的外观和平整度。如果您的布局仍在最终确定中,尽早分享预期的叠层结构和钻孔图可以避免代价高昂的返工。

我们具备评估 24 层 PCB 项目的资质

我们的多层、高频和组装服务适用于布线密度和电气控制是采购要求的复杂系统。您可以与我们的工程师探讨的项目类别示例包括:

数据中心和计算板 高速网络与电信 工业控制与机器视觉 射频和混合信号系统 测试和测量设备 高密度嵌入式平台

产品类别并不能取代设计评审。我们对特定电路板的可制造性进行评估,包括可靠性和验收要求,而不是声称所有24层应用都是标准结构。

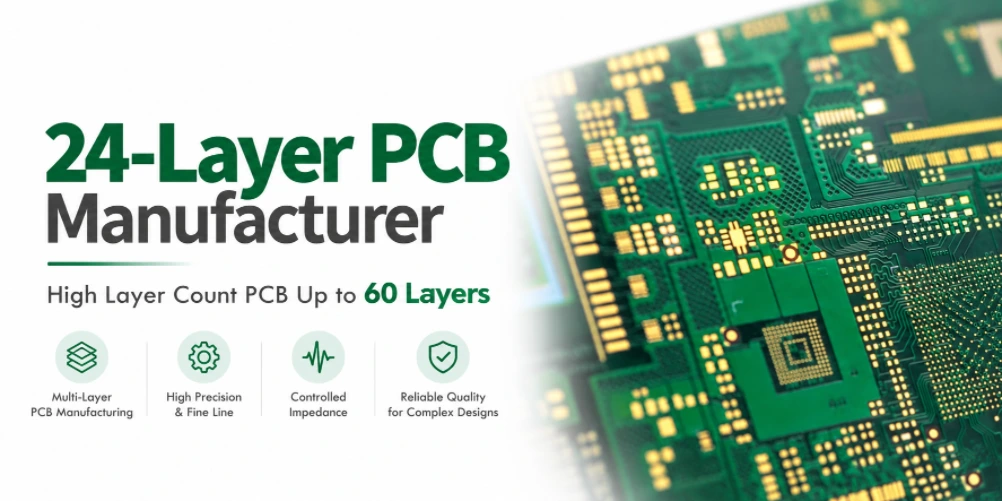

具有精细布线和密集元件焊盘的多层PCB

面向欧洲和以色列的中国24层PCB制造合作伙伴

德国、法国、英国、荷兰、北欧国家和以色列的工程机构通常对资质认证、文档编制和变更控制有着严格的要求。Highleap 为国际 PCB 和 PCBA 项目提供服务,并为那些需要技术实力、具有竞争力的采购渠道和协调的供应商关系的团队提供在中国进行生产的途径。

对于欧洲和以色列的原始设备制造商 (OEM) 而言,评估 Highleap 的实际原因如下:

  • 直接进行工程讨论: 在决定采用模具之前,可以讨论堆叠可行性、非标准过孔、阻抗、材料和可制造性设计 (DFM) 等问题。
  • 一条供应商路径: 制造24层裸板,并在需要时协调元件采购和 SMT/通孔组装 在商定的项目范围内。
  • 基于文件的资格认证: 确定采购订单中的 IPC 验收等级、过程/测试记录、材料声明、可追溯性要求以及任何客户特定的质量条款。
  • 商业清晰度: 将原型、试生产和量产的数量与模具、材料、测试范围、运费条款和总到岸成本进行比较,而不是仅仅比较裸板单价。
  • 出口协调: 发货前,请确认收货地址、交货条款和所需文件。对于欧盟供应链,请明确所需的 RoHS/REACH 证明文件以及具体适用的材料。

Highleap 的公司简介公开列出了其质量管理体系认证,包括 ISO 9001、ISO 13485 和 IATF 16949。专业的采购团队在审核供应商资质时,应要求提供最新的证书副本、有效期以及相关的场地/流程范围。我们并不将认证列表视为对所有产品或监管体系的自动认可。

正在评估来自以色列或欧洲的供应商?

请告知您的国家/地区、目标目的地、验收等级、期望的国际贸易术语解释通则 (INCOTERM)、当前项目阶段,以及设计数据保密是否需要在文件传输前签署保密协议 (NDA)。我们可以在询价和商务评审阶段讨论这些要求。

与 Highleap 讨论您的 24 层 PCB 需求 →

由同一制造合作伙伴提供 24 层 PCB 制造和 PCB 组装服务

一块24层裸板只是产品生产流程中的一个环节。Highleap还提供元器件采购、SMT贴片、通孔组装、BGA相关检测、电气/功能测试安排、保形涂层以及成品服务。将制造和组装计划相结合,有助于工程和采购团队在首件生产前协调好电路板表面处理、焊盘过孔要求、拼板、元器件供应和测试渠道。

裸24层PCB制造

  • 材料和堆叠结构评测
  • 钻探、HDI 和阻抗可行性
  • 制造、检验和电气测试
  • 原型、试点和批量询价
请参阅PCB制造服务

24层板+PCBA方案

  • 物料清单/已批准替代方案审查
  • SMT和通孔组装规划
  • 装配检验和约定的功能测试
  • 单一协调的制造到装配进度安排
请参阅PCB组装服务

组装能力和检验方法取决于封装类型、电路板尺寸、所选元件和约定的测试规范。

请索取一份专业的24层PCB报价,而非通用价格估算。

报价不确定性的两大主要来源是材料构成不完整和特殊工艺流程含糊不清。专业的询价单(RFQ)能够帮助制造商提供正确的材料和工艺路线报价,并让您的采购团队在技术范围相当的情况下比较不同的供应商。

在询价阶段发送为什么它会改变价格、风险或交货时间
Gerber / ODB++ / IPC-2581,数控钻床,加工图纸,修订几何形状、钻孔结构、制造限制和受控修订
完整的 24 层叠层结构或拟建结构芯材/预浸料方案、铜箔重量、层压板采购和层压工艺
目标阻抗、容差、频率/损耗要求、优惠券说明材料选择、几何补偿、验证方法和成本
通过地图:穿过、盲钻、埋藏、VIPPO、反钻钻孔、电镀、顺序层压、填充和测试的复杂性
成品厚度、轮廓、表面处理、验收等级、测试报告制造公差、检验范围和验收义务
原型/试生产/量产数量、目标日期、目的地工装、面板化、材料分配、进度安排和货运计划
如果已组装:物料清单 (BOM)、组件清单 (CPL)、装配图和测试计划元器件供应情况、工艺适用性以及完整的PCBA报价

决定24层PCB成本的因素有哪些?板尺寸和单片良率、材料体系、铜厚度、孔宽比、层压工序、阻抗控制、背钻孔、表面处理、测试覆盖率、订单规模和交货要求。两块24层PCB的成本可能相差甚远。如果没有具体的结构数据,随意设定一个“24层PCB单价”并不能作为可靠的采购基准。

决定交货周期的因素包括:层压板库存、钻孔和层压工艺的复杂程度、生产负荷、认证/测试要求以及运输安排。我们根据实际文件包进行报价;对于每个24层设计,我们不提供固定的交货承诺。

从询价到可重复生产

  1. 提交您的数据上传设计文件、堆叠方式、数量、时间安排和质量要求。
  2. 工程评审解决 DFM 问题、层压板和过孔约束、检验范围和假设。
  3. 批准建造发布前请确认规格、价格、进度安排和生产变更。
  4. 制造和交付生产并按照约定的包装进行检验;如有需要,协调组装工作。

24层PCB制造商:采购常见问题解答

Highleap真的生产24层PCB吗?

是的。Highleap 公布的刚性多层结构制造能力最高可达 60 层,其中包括 24 层结构。特定设计的审批取决于叠层结构、材料、成品厚度、过孔以及所需的公差。

你们能否在 24 层 PCB 上支持受控阻抗、HDI 和背钻孔?

这些工艺流程包含在Highleap已发布的高速刚性PCB和HDI服务产品中。请提供阻抗表、钻孔图、背孔目标和层压板要求,以便工程团队确认最终的组装方案。

Highleap能否先支持原型制作,然后再进行批量生产?

Highleap提供原型制作和批量生产服务。在进行最终批准的批量生产之前,可以先进行试生产,以验证产品结构、工艺流程和装配工艺。生产进度会受到数量、材料供应情况和检验范围的影响。

您的团队能否胜任PCB组装以及24层电路板制造?

是的。Highleap提供裸板制造、PCB组装和元器件采购服务。如果您需要PCBA综合报价,请提供物料清单、布局文件和测试计划。

我们能否从Highleap采购产品,用于我们在欧洲或以色列​​的项目?

Highleap 与国际客户合作。请在询价单 (RFQ) 中注明目的地以及您的单据要求、质量要求、进口要求和交货条款。订单的具体出口单据和运输条款需要进一步确认。

如果我们的 24 层堆叠结构仍在开发中呢?

请提供拟定的层结构、所需的成品厚度、阻抗目标、材料偏好和过孔过渡信息。标明固定要求与设计选项。工程评审可以识别出布局发布前需要电气审批的变更。

能力透明度:以上数值能力数据反映的是Highleap公布的通用刚性PCB能力表,可能并非针对特定24层结构同时提供。最终订单以经批准的报价、制造数据和采购规格为准。
