用于直接制卡、再转印和编码系统的卡片打印机PCB制造

卡片打印机PCB协调热成像与硬卡传输、色带或转印膜运动、可选的双面翻转、覆膜和凭证编码。工程难题并非仅仅是“在PVC上打印”：每张实体卡在整个个性化流程中都必须与正确的图像以及可选的磁性、接触式或非接触式数据保持同步。

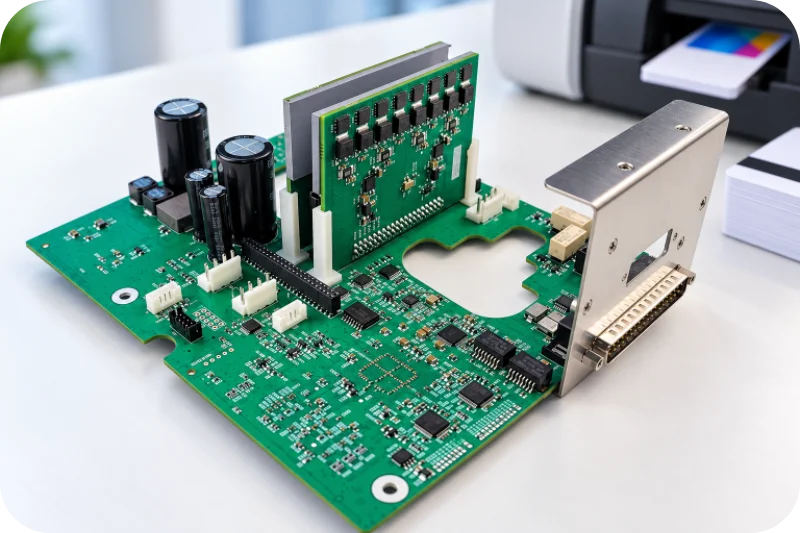

Highleap Electronics 通过其电子制造服务，生产客户定制的卡片打印机控制器 PCB 和 PCBA，服务内容包括元器件采购、混合 SMT/通孔组装、检验、编程以及客户自定义的功能测试。除非另有单独的安全制造流程，否则安全凭证数据、颜色管理、编码密钥和最终发卡策略应保留在 OEM 或系统集成商的控制工作流程中。

在冻结电子设备之前，请决定是直接转账到卡还是先转账。

卡片打印机PCB板可以支持多种不同的打印引擎。直接打印系统将色带上的染料或树脂直接涂覆到卡片表面，而再转印系统则先将图像打印到中间膜上，然后再转印到卡片上。后一种架构增加了薄膜输送装置、更多的加热/机械工序以及不同的传感器/热负载。

卓越	控制器含义	典型产品原因
直接到卡	色带控制、卡片输送、打印头/压板压力、可选翻转器	紧凑快速的证件打印
再转移	色带 + 转印膜 + 热转印工艺 + 更多传感器	边缘到边缘的质量和更宽的卡片表面公差
双面	翻牌器/旋转路径	更多运动状态和阻塞恢复
复合	加热器/层压板运动和联锁装置	耐用性/安全性覆盖层
编码选项	磁条/接触式/非接触式/超高频模块	超越印刷图像的证件个性化

将卡片传输路径视为定位系统，而不是送纸系统。

CR80卡结构刚性，必须以可重复的位置到达打印、翻转、编码和输出工位。滚轮直径、电机微步进、卡片厚度和传感器延迟都会影响图像配准和编码器对准。因此，PCB需要可靠的电机驱动电路、卡片存在检测功能以及在卡片卡在工位间卡住时能够确定性地恢复功能。

• 将每张卡片传感器映射到一个物理站点，并记录预期的状态序列。
• 根据已发布的机械结构，设置拾取、运输和翻转电机的电流限制。
• 定义卡卡恢复机制，以防止卡片意外打印或编码两次。
• 支持使用拒收箱逻辑，如果个性化定制失败，则需要将商品物理分离。
• 保留将拒绝的凭证与主机系统进行核对所需的序列号/作业数据。

利用可控热能驱动染料升华和树脂面板

彩色卡片打印机通常将色带处理成一系列面板，例如 Y、M、C、K 和叠加层。控制器必须同步色带面板检测、卡片定位和打印头加热。面板偏移错误并非无关紧要，它会导致卡片无法使用。打印头驱动级与热敏打印机 PCB 组件共享电源和温度控制要求，而色带面板时序和卡片定位则遵循特定的卡片打印机制。

控制点	如果不稳定则失败	PCB/固件考虑因素
带状面板检测	颜色/叠加层对齐错误	光学传感器阈值和校准
头部能量	颜色密度或树脂附着力变化	供电稳定性、热敏电阻和脉冲表
卡片速度	颜色平面错位	电机电流和时序
头部抬升/压力状态	涂抹或机械损伤	执行器/传感器联锁

将磁条、接触式和非接触式编码集成到凭证子系统中

卡片打印机可以对磁条卡、ISO 7816接触式芯片和13.56 MHz非接触式凭证进行个性化设置。这些功能应设计为独立的工作站，并具有清晰的电气和软件边界。商用打印机在特定配置下还可以支持安全访问模块或UHF RFID。

• 磁条：控制头接口、卡片速度和磁道方向，适用于已发布的机械工作站。
• 接触式智能卡：按顺序放置卡片、触点和读卡器电源，以免芯片损坏。
• 非接触式：保持天线调谐和金属间隙；防止嘈杂的电机/磁头切换降低射频性能。
• 使用主机到打印机的作业状态，以便打印和编码结果与同一张物理卡保持关联。
• 将编码密钥和安全策略与普通的PCBA编程分开处理。

安全架构改变了制造流程

凭证打印机可以处理姓名、照片、帐户标识符和访问控制数据。现代商业平台可能采用打印机主机身份验证和加密数据传输。即使 OEM 软件已实施该策略，制造流程可能仍然需要安全启动配置、唯一设备标识或受保护的密钥注入。

生产资产	制造问题	通过积极争取让商标与其相匹配的域名优先注册来维护
设备序列号/MAC	身份在全球范围内是否唯一？	序列化程序记录
安全启动/密钥材料	谁拥有并注射它？	受限站点和审计跟踪
固件映像	它启用哪些 SKU/选项？	哈希/版本控制
编码器安全模块	工厂允许个性化定制吗？	明确的监护和授权流程

使用变体控制功能来设置翻转机、覆膜机和编码器选项

卡片打印机系列通常共享一个核心控制器，同时添加双面打印、覆膜、更大容量的进纸器或凭证编码器等功能。这导致“电气结构相似但功能不符”的组件出现风险较高。已发布的物料清单 (BOM)、固件和最终标签应保持一致。

• 分配一个生产工具和服务工具都能读取的选项代码。
• 在条件允许的情况下，使用连接器键控和机械检测功能。
• 当没有其他选择时，请确保备用/未安装接口的电气安全。
• 对每个已安装编码器的模块至少运行一次存在/通信检查。
• 除非原电路板和电源符合要求，否则避免现场安装高功率选项。

试生产应从空白卡片到最终证书的整个过程证明工作的完整性。

卡片打印机是一种个性化设备，因此新产品导入 (NPI) 应验证整个作业流程。良好的 DVT/PVT 测试会使用已知卡片和测试数据，然后在受控条件下验证打印、翻转、编码和拒收行为。在评估完整打印流程之前，可以先进行PCBA 功能测试，以筛选电机驱动器、卡片传感器和指定的 I/O。

飞行员序列	要验证什么	证据
单面彩色	功能区面板同步和图像配准	参考卡和打印日志
双面	鳍状肢定位和第二侧注册	前后对齐示例
编码 + 打印	正确的实体卡会收到正确的考试凭证。	工作/序列号记录
强制编码失败	拒绝路径和主机状态	错误/拒绝跟踪
长批次	电机/驱动器/磁头的热稳定性	温度/电流/产量日志

PCBA检测和FCT应将电子产品质量与卡片个性化质量区分开来。

Highleap能够根据客户需求定制电子元件，并提供可控的采购、PCB组装、必要的AOI/X射线检测、编程和功能测试夹具。PCBA功能测试（FCT）应验证电机、传感器、头部接口和选件模块通信。OEM的最终卡片颜色校准、凭证密钥和应用工作流程均可在受控的系统级流程中进行。

• 尽可能在实际使用色带和卡片之前运行电机/传感器站检查。
• 使用测试卡/色带进行打印路径验证，同时避免泄露生产凭证数据。
• 验证以太网/USB/Wi-Fi选项标识和设备串行编程。
• 在制造日志中记录已安装的编码器和覆膜机选件代码。

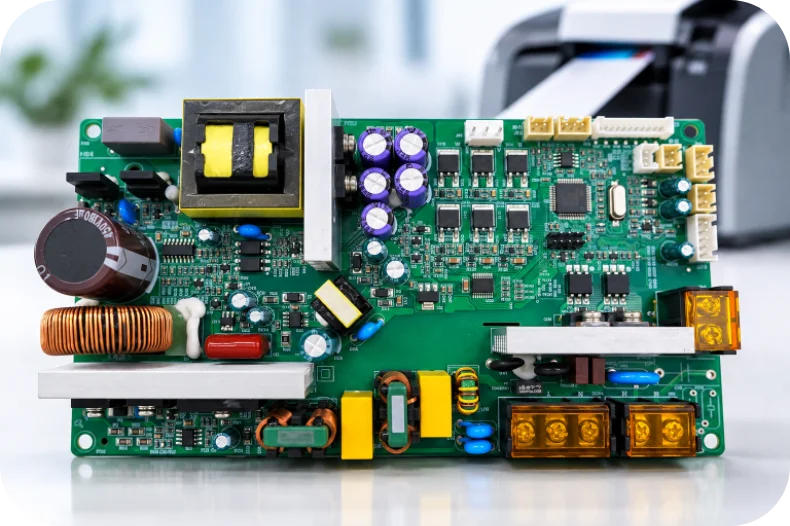

分别考虑再转印和层压选项的设计功率和热裕度

再转印和覆膜会增加基本型直印机型所没有的热源和电机负载。共享控制器系列不应假定适用于基础打印机的电源、连接器和热设计能够自动满足覆膜机或转印加热器的需求。选件的电流和热量应作为独立状态进行建模。

• 在最高吞吐量的核准作业下，测量同时进行的打印、输送和加热负载。
• 检查可选模块通过主控制器取电的连接器和线束温度。
• 使用联锁装置，使加热器在未达到预期的薄膜/卡片状态时无法通电。
• 定义每个加热站的过温和传感器故障行为。
• 如果不同型号打印机的机箱散热设计有所不同，则需要对气流/风扇性能进行评估。

对于模块化产品，为层压机或转印部分提供独立的受控电源/逻辑接口，比扩展带有未记录的备用输出的底板更安全。

使返工和故障分析与安全凭证产品兼容

卡片打印机主板可能会从处理敏感凭证的系统中退回。生产和维修流程应将普通电子产品与安全资产区分开来。即使主板在电气上可以修复，但如果其包含设备密钥或审计数据，仍可能需要进行安全擦除或受控更换。

归还资产	返工前的问题	可能的控制
主控制器	闪存中是否包含受保护的身份信息/密钥？	安全擦除或受限修复
编码器模块	包含SAM或证书材料？	客户控制的托管
网络模块	唯一证书/身份？	通过已批准的流程进行保存/重新发行
失败的卡片/作业日志	有任何真实的持卡人数据吗？	数据最小化诊断

这些控制措施并非每台打印机都必须具备，但对于安全凭证产品，应该明确地决定是否采用这些控制措施，而不是在现场反馈开始后才发现。

在不隐藏电子元件余量的情况下，对卡片和色带的差异进行质量控制

卡片打印机与耗材的交互会对电气和机械性能产生实际影响。卡片的厚度、平整度和表面光洁度会影响输送和打印头压力；色带批次和面板检测会影响套准；再转印膜和覆膜会改变张力和热传递。仅能与特定批次耗材配合使用的控制器，其生产裕量不足。

• 在批准的卡片厚度范围内进行运行传输和注册。
• 如果产品规格允许，请至少使用低/高摩擦或翘曲示例。
• 检查已批准批次的色带和接近卷末状态的色带面板传感器边距。
• 对于再转印/层压，使用最薄/最厚的已批准薄膜堆叠来验证加热器控制。
• 记录DVT/PVT使用的耗材SKU，以便日后可以追踪打印质量的变化。

OEM厂商拥有耗材认证权，但PCB/PCBA制造测试不应通过使用异常简单的电路板或排线来掩盖电子元件的缺陷。发布的黄金级耗材套装应代表正常的生产材料，并定期与现场认可的耗材进行比对。

卡片打印机PCB和PCBA生产询价数据

由于此类别既包括简单的直接到卡模型，也包括复杂的安全凭证系统，因此询价单应明确指出架构和选项。

RFQ 输入	提供的信息	生产影响
打印引擎	直接转印至卡片/再转印头，色带/胶片系统	定义热/运动电子器件
卡片路径	料斗、翻转器、废卡通道、卡片厚度范围	定义传感器和电机测试
喷码	磁条/接触式/非接触式/超高频/SAM选项	定义射频/安全/SKU控制
安保防护	安全启动、身份验证、密钥所有权、编程限制	定义受控配置
接受	测试卡顺序、注册、选项/FCT 检查	定义试点和生产测试
