用于高密度布线的超细线PCB制造

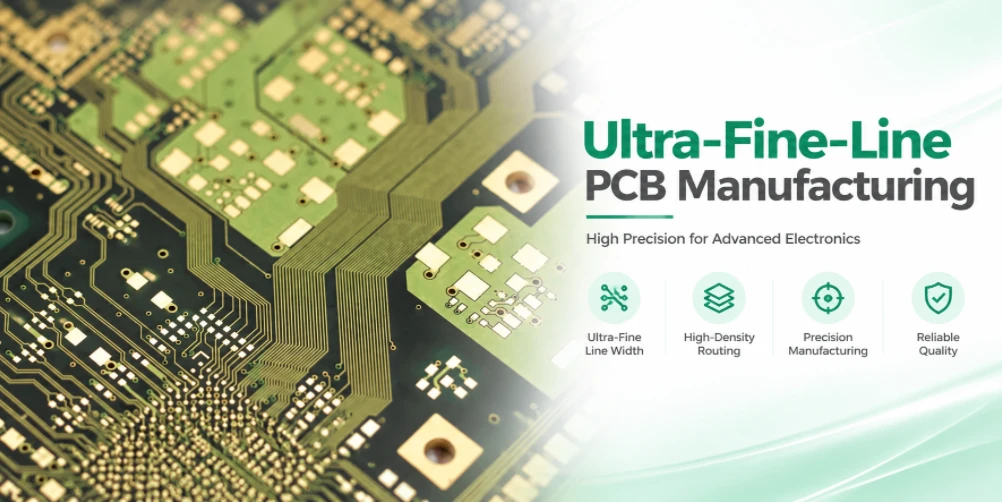

用于高密度元件布线的超精细PCB线制造

超细线PCB制造需要对导体几何形状、铜厚度、叠层结构和检测标准进行协调控制。Highleap Electronics会审核项目特定的制造数据,以便在报价前结合实际情况评估细线要求。

计划建造?

请将您的制造数据和关键要求发送给我们进行工程审核。Highleap Electronics 可以评估您提出的结构要求,解答可制造性方面的问题,并根据已批准的范围准备报价。

请求工程审查PCB制造服务

超细线PCB制造始于设计规则

“超细线”并非通用的尺寸等级。每个项目都必须具体说明实际的线宽/间距目标、铜层厚度、材料、层类型和预期良率。

按层列出最小走线宽度和间距,并明确这些值适用于加工前还是加工后。审查细线目标时,应考虑铜箔厚度和图案化方法,而不是仅仅关注一个数值。如果信号损耗也至关重要,则应协调设计以符合高频PCB要求。

“超细线”是一个相对描述,并非通用的制造规范。真正有意义的要求包括每层导体的最小成品宽度和间距、铜层厚度、预期工艺路线以及可接受的偏差。在薄铜内层上可达到的目标值,可能并不等同于在镀铜外层上达到相同的标称线宽/间距。因此,设计规则应按层和工艺条件分别规定。

此外,还应区分标称 CAD 几何形状和最终导体。图案可能受到光刻胶定义、蚀刻、电镀和局部铜密度的影响,因此最终线路可能与绘制的线路有所不同。如果电路包含细间距逃逸布线、密集焊盘区域或窄颈缩,请在 DFM 评审期间突出显示这些区域。尽早解决少量关键转换问题,比仅仅依赖“整个设计都是细线”这种笼统的说法要好得多。

铜厚度、图案和线条几何形状

随着铜厚度相对于线宽的增加,精细特征的控制难度也会增加。起始铜层厚度、电镀层堆积、光刻胶轮廓、蚀刻或闪光蚀刻条件以及局部图案密度都会影响最终导体的几何形状。供应商在确认最小尺寸之前,应先审查工艺窗口。

如果需要采用改进的半加法加工工艺,请明确说明,不要想当然地认为所有供应商都使用相同的方法。传统的减材制造和mSAP图案化工艺采用不同的工艺流程。

1. 为什么铜厚度会改变可实现的线路几何形状

细线性能并非仅由线宽和线间距决定。起始铜箔、电镀过程中添加的铜、光刻胶的厚度和轮廓、蚀刻补偿以及最终表面处理都会影响导体的形状。随着铜厚度相对于目标线宽的增加,侧壁轮廓的控制难度增大,相邻导体之间的间距也可能变窄或变化。因此,在评估线宽/线间距比时,必须同时考虑铜的厚度和层类型。

询问所列最小尺寸是指设计数据、光刻胶上的图像还是最终的铜箔尺寸。这三者未必相同。基于标称 CAD 尺寸的报价可能需要预留工艺余量,以确保最终电路板满足电气和尺寸要求。当外层电镀和内层蚀刻采用不同的铜结构时,请分别说明每一层的最小尺寸。

2. 减法加工、mSAP 和 SAP 不是可以互换的术语。

在传统的减材制造工艺中,首先对覆铜基底进行图案化,然后去除多余的铜层。改进的半加材制造工艺通常采用薄的导电种子层、图案化光刻胶、在开口处镀铜、剥离光刻胶以及去除裸露的种子铜层。半加材制造工艺也使用种子层和镀层来构建导电结构,但其具体的基板和工艺流程可能有所不同。具体的工艺名称和可用的工艺窗口应与选定的制造商确认。

采购时,不要仅仅因为设计名称是“精细线”就指定使用mSAP工艺。应提供目标成品几何形状和铜材要求,然后请制造商推荐合格的工艺路线。如果设计必须采用特定工艺,则应明确说明,并确认工厂能够满足所需的材料、层结构、面板尺寸和产量要求。

3. 线宽、线间距和实际电气几何形状

走线宽度影响电阻和电流容量;间距影响电气间隙和耦合;横截面形状则对两者都有影响。对于受控阻抗,走线是传输线结构的一部分,该结构还包括介质厚度、介质特性、参考平面几何形状和相邻导体。窄线本身并不能保证达到目标阻抗,而减小间距可能会增加串扰或带来制造风险。

涉及高速信号时,需提供目标阻抗和容差、参考层、相关叠层结构以及差分对间距。最终几何形状应与实际完成的铜和介质结构进行比对。如果层压板或层厚度发生变化,则可能需要重新计算走线尺寸,而不是直接复制早期版本。

4. 保护细线良率的布局规则

检查局部缩颈、尖角、窄铜条、孤立铜岛、密集焊盘突出、阻焊层对准、铜边缘间隙和层间隙。设计可能符合标称的全局线间距规则,但仍存在一些局部区域,这些区域的几何形状难以一致地成像或蚀刻。特别注意细间距 BGA 焊盘、过孔捕获焊盘和连接器封装周围的过渡区域。

拼板和铜箔分布也很重要。大面积铜箔与稀疏图案相邻会造成不同的局部工艺条件。如果拼板限制会影响设计,则应将其纳入考虑,并允许制造商在必要时提出补偿建议。DFM 反馈应明确指出具体位置和尺寸,以便设计团队能够做出明智的决策,而不是对整个电路板一概放宽限制。

5. 精细特征的检验和验收

明确测量内容、测量地点以及结果报告方式。AOI 可以检测出许多图案缺陷,但它并不能取代针对每条关键线路的尺寸验收标准。根据项目情况,方案可能包括试样、横截面审查、阻抗测试或其他电气验证。明确哪些项目是每批次都必须进行的,哪些项目仅在资格认证或首件批准时才需要。

对于超细线PCB报价,请提供数据包、叠层结构、铜箔重量、各层线宽/间距目标值、材料、表面处理、阻抗表、数量以及预期验收记录。一份有效的工程回复应涵盖拟定的工艺路线,并指出发布前需要澄清的任何设计问题。这样,报价比仅凭一个最低线宽/间距目标值来选择供应商更可靠。

铜层厚度和线型几何形状必须综合评估,因为图案化过程会根据所选工艺去除或添加铜层。在减材工艺中,初始铜层会被图案化并蚀刻;蚀刻轮廓会影响导体宽度和侧壁形状。在增材工艺或改进的半增材工艺中,薄的籽晶层和图案化的电镀顺序可以支持更精细的特征,但实际的工艺窗口取决于衬底、籽晶层结构、光刻胶、电镀和籽晶层去除步骤。仅凭工艺名称并不能保证最终的线型/间距效果。

询价时,请提供最小设计线宽/间距和铜箔用量要求。明确该数值是设计目标值还是成品电路板的验收限值。同时,请说明外层是否需要额外的镀铜,以及设计中是否包含靠近精细特征的厚铜区域。走线宽度突变、铜箔密集区域和窄间隙会增加局部工艺控制的要求,因此,如果应用需要,可以提供具有代表性的制造样品或试片。

阻抗、串扰和信号完整性

更小的走线尺寸并不会自动改善信号完整性。阻抗取决于走线几何形状、铜层厚度、介电特性、参考平面间距以及周围的叠层结构。如果布线和参考平面设计不当,即使是较小的间距也可能增加耦合和串扰。

提供目标阻抗、容差、参考层以及相关的频率或边沿速率信息。使用受控阻抗PCB评审方法,将几何形状和叠层结构综合考虑。

精细布线设计应考虑完整的传输线几何结构。特性阻抗取决于走线宽度和厚度、介电常数、介质层高度以及参考平面结构。如果在制造或叠层优化过程中这些变量中的任何一个发生变化,即使CAD走线宽度保持不变,最终阻抗也会发生变化。请提供目标阻抗和容差,以及参考层和材料体系。

间距也是电气设计中的一个变量。紧密耦合的走线可能会增加串扰,焊盘周围的不连续性、缩颈、过孔和参考平面分割都会影响信号特性。对于差分对,应指定线对几何形状和所需的阻抗关系;对于高速单端网络,应识别关键网络及其参考条件。这些要求应与受控阻抗PCB服务部门一起审查,作为叠层和布线协调问题,而不能仅仅通过改变线宽来解决。

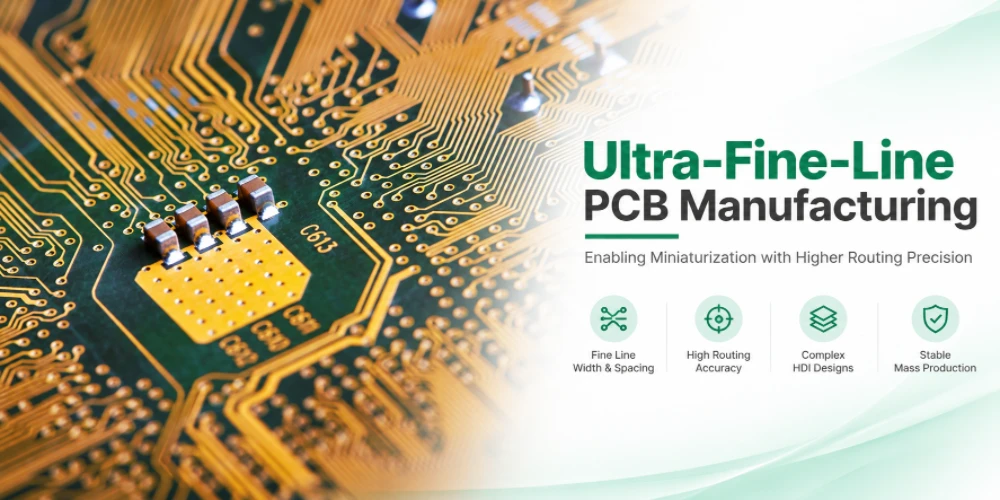

高密度PCB上的精细铜线和元件焊盘

保护细线产量的DFM检查

精细的DFM(可制造性设计)审查应检查最小间距、缩颈、锐角、孤立铜条、阻焊层对准、焊盘到走线的过渡以及各层特定的可制造性。铜平衡和面板布局也会影响工艺稳定性。

不要仅仅依赖“具备精细线加工能力”这种笼统的说法,而应该提供明确的结构和数据。在发布模具之前,应共享制造输出结果,并利用可制造性设计 (DFM) 评审来识别设计规则冲突。

有效的DFM(可制造性设计)审查不仅仅检查最小走线宽度。它还应识别孤立的铜箔条、狭窄的颈部、尖角、间隙不足、焊盘到走线的过渡、靠近电路板边缘的铜特征、阻焊层对准风险以及图形化后的潜在短路。审查人员还应检查细线区域与同一层上其他较宽铜分布区域之间的相互作用。局部密度和突变过渡会影响工艺一致性。

审查成品电路板的要求以及电路板设计图:表面处理、阻焊层开口、测试焊盘的访问以及组装焊盘的几何形状都可能对极小的特征尺寸造成限制。如果项目使用了多种铜箔厚度,请确认设计规则适用于每一层,而不是在整个叠层结构中都使用同一个最小值。DFM (面向制造的设计)审查应以具体的问题或变更结束,这些问题或变更可以由设计所有者接受、拒绝或澄清。

检验和验收标准

双方需就线宽和线间距的验证方式以及验收标准达成一致。AOI 可以检测出许多肉眼可见的图案缺陷,但检测方案应与电路板结构、特征尺寸和客户要求相匹配。

对于关键产品,需明确测试要求、测量位置、报告流程和电气测试方法。如果电路板需要焊接元件,则需协调焊盘几何形状与PCB组装。

检测方法的选择应根据特征尺寸和关键缺陷类型而定。AOI 可以识别多种图案缺陷,但验收方案应明确相关的最小导体尺寸、间距和缺陷标准。对于关键几何形状,客户和制造商可能需要就测量位置、试样设计、报告格式以及临界测量值的处理方式达成一致。

将所需的电气测试与目视图案检查分开定义。电气连续性和隔离性测试可以识别开路或短路,但未必能表征每一种线宽变化。如果阻抗是受控要求,则需明确测试样片或测试方法以及报告要求。对于已组装的电路板,请确保精细线设计也支持阻焊层对准、元件焊盘图案以及组装检验策略。

索取超细线PCB报价

请提交 Gerber 或 ODB++ 数据,包括叠层结构、铜箔重量、各层最小线间距、材料、表面处理、阻抗表、电路板尺寸、数量和目标日期。如果设计尚处于早期阶段,请提供目标尺寸和电气要求,以便在最终确定布线方案之前讨论可行性。

对于制造和组装,请提供物料清单 (BOM) 和贴片数据。请从PCB 报价页面开始,查看PCB 制造服务。

为了获得有效的报价,请提供 Gerber 或 ODB++ 数据、完整的叠层结构、各层铜箔重量、各层最小线间距、材料、成品厚度、表面处理、阻抗要求、电路板轮廓、数量和交货目标。请明确最重要的特性,并说明所指定的线间距值是标称设计规则还是成品板的保证验收限值。如有客户规范或图纸标准,请提供其版本。

如果设计仍在开发阶段,请提供预期功能、元件间距、关键网络要求以及线路/间距或材料方面的任何灵活性。这有助于工程评审区分必须满足的要求和可以调整以提高可制造性或降低成本的偏好。如果包含组装,请提供物料清单 (BOM)、布局数据、组装图和测试要求,以便对整个项目范围进行报价,而不是将裸板视为唯一的交付物。

你能生产什么样的生产线和空间?

可行的最小值取决于铜层厚度、层数、材料、工艺路线、面板布局和验收标准。请提交叠层结构图和数据以供工程审核。

超细线条是否总是需要 mSAP?

不。合适的工艺取决于所需的几何形状和结构。加工商应评估减材制造、mSAP或其他合格工艺是否合适。

报价时最重要的信息是什么?

最小线间距(按层划分)、铜箔重量、叠层结构、材料、阻抗要求、电路板尺寸、数量、表面处理和交货目标。

探讨您的超细线PCB制造项目

请提供最新的 Gerber 文件、叠层图或机械图、制造说明、数量、目标日期和验收标准。我们将审核您提供的信息,并确定报价所需的详细信息。

索取 PCB 报价添加PCB组装

工程注意事项:可制造性、可实现尺寸、公差、材料、检验方法和交货周期取决于具体的设计和生产评审。在发布前,请务必确认已批准的制造方案中的关键要求。
