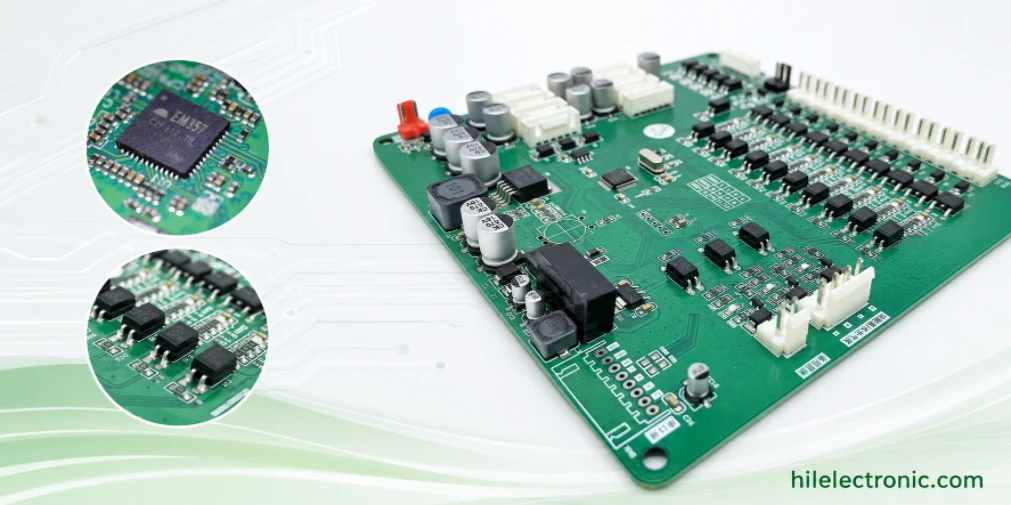

Služby montáže desek plošných spojů za dohledem

Společnost Highleap Electronics poskytuje konsignační montáž desek plošných spojů (PCB) pro zákazníky, kteří dodávají část nebo všechny komponenty pro své sestavy desek plošných spojů. V rámci konsignační montáže zákazník kontroluje zdroj nákupu komponent, seznam schválených výrobců, revize komponent a harmonogram dodávek, zatímco Highleap se zaměřuje na kontrolu výroby, kontrolu vstupního materiálu, SMT montáž, montáž do otvorů, kontrolu, dokumentaci a dodávku smontovaných desek.

Tato služba je vhodná pro konstrukční prototypy, řízené komponenty, přidělené díly, zásoby vlastněné zákazníkem, RF konektory, programovaná zařízení, drahé integrované obvody, komponenty s dlouhým dodacím lhůtou a projekty, kde kontrola nákupu musí zůstat na zákazníkovi. Highleap je společnost zabývající se výrobou a montáží desek plošných spojů; nevyrábíme elektronické součástky, ale montujeme desky plošných spojů s použitím materiálů dodaných zákazníkem nebo schválených materiálů dle zveřejněného kusovníku, výkresů a procesních požadavků.

Konsignační montáž je nejefektivnější, když zákazník kontroluje zdroj materiálu, ale stále potřebuje profesionální montážní linku, kontrolu procesu a inspekční pracovní postup. Může také chránit projekty, u kterých zákazník již schválil dodavatele komponent, vyjednal smlouvu o dodávkách, zakoupil zásoby po celou dobu životního cyklu nebo obdržel vzorky od koncového zákazníka. Highleap podporuje výrobní stránku tohoto plánu kontrolou přijatých materiálů, přípravou procesu montáže a hlášením problémů se stavbou dříve, než se stanou problémy s dodávkou.

Rozsah služeb pro montáž desek plošných spojů v zakázce

Montáž zadaná zakázkou začíná definovaným balíčkem pro montáž. Zákazník poskytne soubory s deskami plošných spojů nebo hotové holé desky, kusovník, sadu součástek, data pro umisťování, montážní výkres, značky polarity, speciální procesní poznámky a případně požadavky na testování. Společnost Highleap před vydáním sady balíček zkontroluje, aby potvrdila, zda sada, deska plošných spojů a data pro montáž podporují výrobu.

Podporované typy sestavení

Společnost Highleap nabízí služby SMT montáže, montáže do otvorů, montáže kombinovanými technologiemi, instalaci konektorů, umisťování stínění, ruční pájení vybraných součástek a malosériové montáže na základě požadavků projektu. Pokud projekt vyžaduje také výrobu desek plošných spojů (PCB), lze výrobu a montážní plán koordinovat společně. Informace o smíšené dodavatelské odpovědnosti naleznete v části o částečné montáži desek plošných spojů na klíč.

Projekty mohou být naceněny jako prototypy, zkušební konstrukce, pilotní provozy nebo opakovaná výroba. Prototyp se může zaměřit na správnost umístění a počáteční elektrické uvedení do provozu. Pilotní provoz se může zaměřit na opakovatelnost procesu, zpětnou vazbu z kontrol a stabilizaci kusovníku. Opakovaná výroba by měla využívat kontrolovaná data, stabilní přípravu sestav a definovanou metodu pro vracení nepoužitých zásob vlastněných zákazníkem.

Hranice služby

V případě konsignační výroby zůstávají pravost komponent, původní zdroj nákupu a úplná dostupnost komponent primárně kontrolovány zákazníkem, pokud není dohodnuta samostatná služba dodání. Společnost Highleap kontroluje přijatou sadu podle kusovníku a montážního balíčku, ale vstupní kontrola není totéž co validace návrhu komponentu nebo elektrická kvalifikace každého dílu. Před cenovou nabídkou by měly být uvedeny speciální kontroly, programování nebo funkční testování.

Tato hranice by měla být uvedena v objednávkové komunikaci u projektů s vysokou hodnotou. Například pokud zákazník zašle naprogramovaný mikrokontrolér, v dodacím listu by mělo být uvedeno, zda je již naprogramovaný, prázdný nebo vyžaduje pozdější programování. Pokud zákazník zašle RF konektory nebo přesné analogové součástky, mělo by být uvedeno přesné číslo dílu od výrobce a montážní výkres, aby se výrobní tým nespoléhal na vzhled nebo obecný popis.

Řízení komponent dodaných zákazníkem

Toto je nejdůležitější část projektu osazování desek plošných spojů zakázkou. Osazování zakázkou může probíhat hladce pouze tehdy, pokud dodané komponenty odpovídají schválenému kusovníku, typu pouzdra, polaritě, množství, citlivosti na vlhkost a způsobu montáže. Malé chyby v sadě mohou zastavit výrobu SMT, vést k přepracování nebo zpozdit dodávku.

Tok příjmu materiálu

1. Potvrzení o zásilce: Součásti jsou přijaty a porovnány s dodacím listem.
2. Párování kusovníku: Položky řádku jsou porovnány s kusovníkem, referenčními označeními a popisy balíků.
3. Kontrola množství: Díly se počítají nebo odhadují podle typu balení a potřeb výroby.
4. Zpracování kontroly: Stav MSL, ESD, zásobníku, trubice a cívky je kontrolován z hlediska vhodnosti montáže.
5. Zpráva o problému: Nedostatek, neshoda, poškozené balení nebo nejasné štítky jsou hlášeny před uvedením do výroby.

Řízení kritických komponent

Kritické komponenty by měly být odděleny od běžných pasivních součástek a jasně označeny. Může se jednat o mikrokontroléry, paměti, RF zařízení, napájecí moduly, kalibrované senzory, zařízení programovaná zákazníkem nebo komponenty dodávané z omezených zdrojů. U těchto dílů by měl štítek uvádět název projektu, kusovník, MPN, množství a zvláštní poznámku. Pokud má komponenta požadavky na sériové číslo nebo sledovatelnost šarže, měl by být tento požadavek definován před montáží.

Společnost Highleap může po dokončení sestavení vrátit nepoužité kritické komponenty dodané zákazníkem, pokud je požadavek na vrácení předem stanoven. To je obzvláště užitečné pro drahé integrované obvody, zásoby zákazníka a díly s dlouhou dobou dodání rezervované pro následné sestavení.

Kontrola kusovníku, AVL a dokumentace

Objednávka konsignační montáže by měla mít řízený kusovník (BOM). Kusovník by měl uvádět referenční označení, množství na desku, číslo dílu od výrobce, balení, hodnotu, popis, schválené alternativy a položky, které se nemají vyplňovat. Pokud projekt používá náhrady schválené zákazníkem, měl by být seznam náhrad zahrnut před cenovou nabídkou a přípravou sady.

Pole kusovníku, která snižují riziko montáže

• Seznam referenčních označení odpovídající výkresu sestavy plošných spojů.
• Číslo dílu výrobce a název výrobce pro každou vyplněnou položku.
• Velikost a název rozměru pouzdra pro kontrolu umístění SMT.
• Poznámky k polaritě pro diody, LED diody, elektrolytické kondenzátory a integrované obvody.
• Jasně označené části DNP nebo DNI.
• Schválené alternativní díly uvedené odděleně od primárních dílů.
• Zvláštní pokyny pro manipulaci s MSL, ESD, programovatelnými součástkami a drahými díly.

Zarovnání výkresů a dat

Kusovník, soubor centroidu a výkres sestavy by měly popisovat stejnou konstrukci. K běžnému zpoždění dochází, když kusovník uvádí jeden balíček, soubor centroidu umisťuje jiný rozměr a výkres označuje jinou orientaci. Highleap před zahájením výroby kontroluje zjevné konflikty, ale vydaný technický balíček by měl zůstat zdrojem pravdy.

U konsignačních sestav je kontrola revizí stejně důležitá jako množství dílů. Sada připravená pro revizi desky plošných spojů A nemusí být správná pro revizi desky plošných spojů B, pokud se změnily rozměry, referenční označení, orientace konektorů nebo položky DNP. Zákazník by měl před odesláním potvrdit, že se revize sady, revize kusovníku a revize desky plošných spojů shodují.

U projektů, kde Highleap získává část kusovníku a zákazník dodává kritické komponenty, může částečná montáž desek plošných spojů na klíč poskytnout lepší rozdělení odpovědnosti než kompletní dodávka.

Kontrola a manipulace s vstupním materiálem

Vstupní kontrola materiálu je navržena tak, aby ověřila, zda lze díly dodané zákazníkem použít pro montáž. Obvykle zahrnuje kontrolu čísel dílů, kontrolu stavu balení, kontrolu štítků, kontrolu množství a kontrolu zjevného poškození. Nenahrazuje elektrickou charakterizaci, analýzu padělků ani kvalifikaci součástek, pokud nejsou tyto služby dohodnuty samostatně.

Manipulace s MSL a ESD

Součásti citlivé na vlhkost a ESD by měly být dodány v řádném balení. Pokud jsou zařízení citlivá na vlhkost dodávána v otevřených sáčcích nebo v nejasném stavu, může být před montáží nutné projekt zapečení nebo potvrzení zákazníkem. Součásti citlivé na ESD by měly být baleny a manipulováno s nimi v materiálech odolných proti ESD. Tato opatření podporují výtěžnost montáže a snižují poškození, kterým lze předejít.

Vrácení nepoužitých komponent

Nepoužité díly z konsignace lze na požádání vrátit s hotovými deskami. Vratné obaly by měly umožňovat identifikaci dílů podle položky a neměly by se míchat různé katalogické čísla výrobce (MPN). U drahých dílů by měl být způsob vrácení dohodnut před výrobou.

Proces SMT a montáže skrz otvor

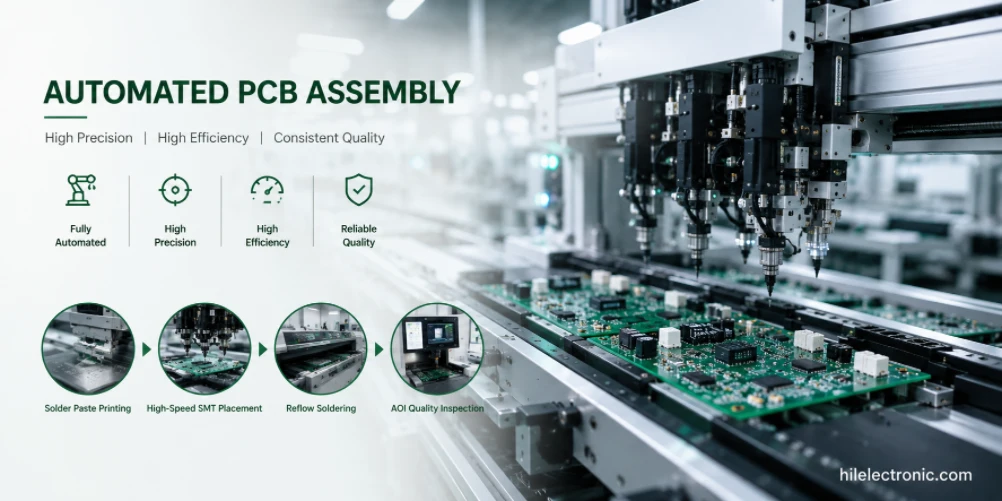

Po vydání stavebnice a dat probíhá proces montáže podle schváleného plánu. Proces může zahrnovat tisk pájecí pasty, pájení SPI, pokud je specifikováno, umístění SMT, pájení reflow, pájení AOI, vkládání do otvoru, selektivní nebo ruční pájení, v případě potřeby čištění, kontrolu a balení.

Metoda montáže podle typu součásti

• SMT komponenty: sestaveno metodou pick-and-place při balení a nastavení podavače podpory množství.
• Průchozí součástky: sestaveno vlnovým, selektivním nebo ručním pájením v závislosti na provedení a množství desky.
• Konektory a mechanické části: zkontrolováno z hlediska usazení, orientace, přístupu k pájení a mechanické pevnosti.
• Programovaná zařízení: zpracováno dle stavu programování dodaného zákazníkem nebo dohodnutého programovacího postupu.

Kontrola kvality a stavební dokumentace

Kontrola kvality pro dodané desky plošných spojů (PCBA) by měla odpovídat požadavkům projektu. Standardní kontroly mohou zahrnovat vizuální kontrolu, kontrolu AOI, kontrolu polarity a konečnou kontrolu množství. Další kontroly mohou zahrnovat rentgenovou kontrolu skrytých pájených spojů, kontrolu prvního výrobku, funkční test s použitím postupů poskytnutých zákazníkem nebo speciální dokumentace.

Možnosti dokumentace

• Vytvořte záznam a seznam pro balení zásilky.
• Hlášení o příchozím nedostatku nebo nesouladu.
• Zpráva o zájmu nebo shrnutí inspekce, je-li to vyžadováno.
• První potvrzení článku, pokud je součástí objednávky.
• Seznam vráceného materiálu pro nepoužité komponenty z konsignace.
• Prohlášení o shodě, pokud je uvedeno.

Osazování desek plošných spojů za doručením je ideálním řešením pro společnosti, které dávají přednost kontrole zdrojů součástek a zároveň outsourcingu výroby zkušenému partnerovi EMS. Úspěch závisí na kompletní dokumentaci, přesných sadách materiálů dodaných zákazníkem a úzké komunikaci v průběhu celého projektu. Díky pokročilým výrobním linkám SMT, kontrole AOI a rentgenovému záření a přísné kontrole kvality pomáhá společnost Highleap Electronics zákazníkům přeměnit dodané komponenty na spolehlivé, pro výrobu připravené sestavy desek plošných spojů s konzistentní kvalitou a včasným dodáním. Ať už potřebujete prototypy nebo hromadnou výrobu, náš technický tým je připraven podpořit váš další projekt osazování desek plošných spojů za doručením rychlou cenovou nabídkou, profesionálním posouzením DFM a spolehlivými výrobními službami.
