8层刚挠结合PCB制造及成本指南

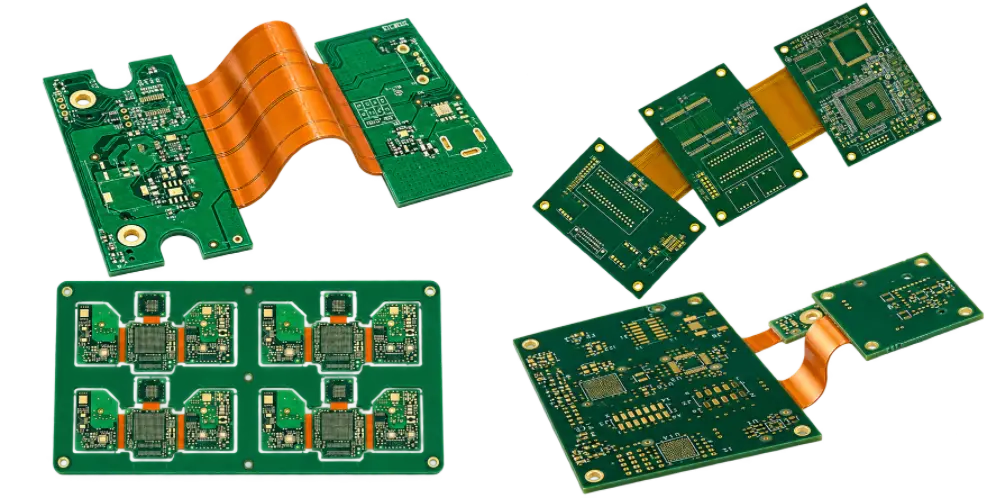

An 8层软硬结合板 该设计将多层刚性电路部分与柔性互连集成于单个集成电路板中。它专为需要高密度布线、紧凑封装以及跨区域电气连接的电子产品而设计，而这些需求仅靠传统刚性电路板无法有效实现。通过集成刚性和柔性区域，该设计可在应用场景允许的情况下减少单独的电缆、连接器和组装工序。

对于硬件工程师和PCB采购人员来说，设计一个八层刚挠结合电路不仅仅是选择八层铜层那么简单。刚性区域和柔性区域之间的层分布、介质结构、铜类型、弯曲几何形状、过孔位置、覆盖层开口和加强筋等都会影响可制造性。这些决策还会影响报价的准确性、生产周期和长期机械可靠性。

Highleap Electronics 为需要工程审核、多层结构规划和生产协调的 PCB 制造和组装项目提供支持。本指南重点介绍采购 8 层刚挠结合 PCB 时的关键决策：定义叠层结构、控制挠曲区域、审核制造要求、评估成本驱动因素以及准备完整的询价单。

什么是 8 层刚挠结合板？

八层刚挠结合式PCB将刚性电路区域和柔性电路区域集成到一个互连结构中。刚性部分为元件提供机械支撑并实现高密度布线，而柔性部分则在产品尺寸范围内连接这些区域。这种结构可以简化互连，但其设计必须满足应用的电气和机械要求。

术语“8层刚挠性PCB”并不一定意味着所有八层铜层都贯穿电路板的每个部分。一种设计方案可能在其刚性部分使用八层铜层，而在柔性部分则使用较少的铜层。其他设计方案可能需要更复杂的区域层排列。实际的结构必须由叠层图和制造图纸来定义。

在询价时，这种区别至关重要。如果询价单仅指定使用八层板，而未按区域显示层数分布，则不同的制造商可能对结构的理解不同。因此，他们的报价、拟用材料和制造工艺假设可能不具可比性。

八层刚柔结合结构何时适用？

当产品需要在多个刚性区域之间进行高密度布线，但空间有限，无法使用传统线缆或板对板连接器时，八层刚挠结合设计值得考虑。典型应用包括：

• 医疗电子： 紧凑型仪器和监控设备，可在狭小的空间内连接多个电路部分。
• 航空航天与国防电子： 封装限制、互连完整性和特定环境要求会影响电路结构的组件。
• 工业控制： 紧凑型控制模块，其组件区域之间无需单独的电缆组件即可相互连接。
• 便携式和可穿戴电子产品： 折叠几何形状、紧凑封装和减少互连硬件至关重要的设备。
• 高密度电子模块： 需要在刚性区域进行多层布线，并在功能部分之间进行柔性连接的组件。

刚挠结合并非一定是最经济的解决方案。如果传统的刚性PCB和线缆组件能够满足封装和可靠性要求，那么这种方案可能更经济。最终决策应综合考虑整个互连系统，包括电路板制造、连接器、线缆、组装人工以及机械限制等因素。

如果不需要刚性部分，8 层柔性 PCB可能是另一种值得评估的结构。

因此，应根据实际应用选择结构，而不仅仅是层数。Highleap 的刚挠性PCB制造和产品要求为评估刚挠性项目提供了相关的服务背景。

8层刚挠性PCB叠层结构及层分布

叠层结构决定了铜层的排列方式、分隔铜层的介电材料以及刚性区域和柔性区域的集成方式。它影响着阻抗控制、总厚度、铜层比例、机械柔韧性和制造顺序。

在询价之前，工程师应区分总铜层数和各物理区域的层配置。刚性部分可能包含完整的多层堆叠结构，而柔性区域可能仅使用其电气功能所需的层。经批准的设计必须展示这些区域之间的信号和参考平面是如何连接的。

堆叠图需要定义什么

• 刚性截面层数： 确定用于元件连接、信号布线、电源分配和参考平面的铜层。
• 柔性截面层数： 指定哪些信号层和参考层会贯穿每个柔性区域。
• 介电结构： 根据拟建结构，定义芯材、预浸料和柔性介质的布置方式。
• 成品厚度： 如果刚性部分和柔性部分的厚度不同，则应分别规定它们所需的厚度。
• 通过结构： 识别通孔、盲孔或埋孔和微孔，包括其预期的层连接。
• 阻抗要求： 确定受控阻抗网络、目标值和容差，包括刚性区域和柔性区域之间的关键过渡。
• 区域边界： 标明刚性结构在哪里结束，柔性结构在哪里开始，以及各层在过渡处如何终止。

芯层厚度、预浸料选择、介质层间距和铜箔分布必须协同工作才能满足电气要求。在正式投入生产之前，应检查所提出的叠层结构的可制造性和信号完整性。

对于多层设计，层厚和介质选择也会影响布线几何形状和阻抗。这些变量应在八层PCB叠层设计阶段确定，而不是在报价时作为假设。

通孔结构和层间连接

过孔的选择会影响电路布线和制造工艺路线。贯穿孔连接整个电路板厚度方向上的各层，而盲孔和埋孔则连接选定的层，无需贯穿整个电路板。当布线密度和所选的堆叠结构允许时，可以考虑使用激光钻孔微孔。

并非所有八层刚挠结合板设计都需要高密度互连（HDI）工艺。对于某些布局，传统的通孔结构可能就足够了，而高密度互连则可能需要额外的钻孔、电镀、对位和层压步骤。询价单（RFQ）应明确所需的通孔类型和层间连接方式，而不仅仅是说明电路板有八层。

当设计中包含盲孔或埋孔时，制造商需要将过孔结构与叠层和层压顺序一起评估。以带有盲孔和埋孔的八层PCB为例，其制造和定价方面的考虑因素说明了为什么过孔复杂度必须与铜层数分开指定。

刚性区域和柔性区域的材料选择

刚挠结合结构通常将刚性PCB层压系统与柔性介电材料（例如聚酰亚胺）相结合。根据设计，叠层结构还可能包括粘合系统、无胶柔性覆铜层压板、覆盖层和局部加强筋。

材料的选择必须作为一个协调的系统。仅根据价格选择刚性层压板或仅根据标称厚度选择柔性材料，可能会忽略粘合兼容性、介电性能、弯曲性能或预期制造工艺的局限性。

刚性层压板要求

刚性部分用于支撑元件、连接器和密集的电路布线。材料的选择应体现产品的电气性能、散热要求、成品厚度和可靠性目标。铜的分布和介电性能也必须满足任何指定的阻抗要求。

对于电气性能要求较高的设计，叠层结构审查应考虑走线几何形状、参考平面连续性以及所选材料的介电特性。如果拟议的材料替换会改变电气或机械性能，则应在生产前获得设计所有者的批准。

柔性基材、覆盖层和粘合剂系统

• 柔性基板： 评估介质厚度、铜类型以及与预期静态或动态弯曲要求的兼容性。
• 铜结构： 选择适合所需布线和弯曲性能的铜缆系统。选择时应考虑实际弯曲条件。
• 封面： 明确绝缘覆盖范围以及裸露焊盘、触点或其他导电部件所需的开口尺寸。
• 粘合材料： 确认刚性材料和柔性材料之间的兼容性以及规定的层压顺序。
• 加强筋： 在组件安装、连接器插入或装配搬运需要额外支撑的地方，应指定局部加固措施。

加强筋应被视为功能性机械部件，而不仅仅是材料清单中的附加项。它们的厚度、轮廓和位置会影响局部刚度、部件支撑和可用弯曲面积。清晰的加强筋图纸有助于制造商了解哪些地方需要加固，哪些地方必须保持可弯曲性。

对于需要在连接器或元件安装区域周围进行加固的设计，应将PCB 加强筋的结构和位置与柔性区几何形状和成品厚度要求一起评估。

弯曲区设计与机械可靠性

在刚挠性电路设计中，柔性区域通常是最关键的部分之一。铜层厚度、介质层厚度、弯曲半径、过渡几何形状和局部加固都会影响机械应变。能够制造的电路并不一定适合反复动态弯曲。

在制造之前，应确定每个柔性区域的用途是用于一次性安装弯曲、偶尔移动还是连续动态弯曲。这些应用场景对设计和认证的要求各不相同。

静态弯曲与动态弯曲

静态柔性电路：电路在组装或安装过程中弯曲，并预期在正常运行期间保持弯曲状态。设计仍需合适的弯曲半径和可控的材料过渡，但其疲劳性能要求不一定与连续运动的柔性电路相同。

动态弯曲：柔性区域在产品运行过程中反复弯曲。铜结构、介质厚度、层排列、弯曲半径以及过孔或其他应力集中结构的位置变得尤为重要。应根据预期的运动和循环寿命要求来评估重复弯曲性能。

对于多层柔性区域，增加铜层可以提高厚度和机械刚度。因此，不能仅仅因为基板包含柔性材料就认为八层刚挠结合PCB能够承受大幅度或反复弯曲。

降低机械风险的布局决策

• 控制弯曲半径： 根据实际叠层结构、铜结构和预期的弯曲性能来定义最小半径。
• 铜分布情况概述： 避免不必要的铜结构，以免增加局部刚度或造成机械性能的突变。
• 管理过孔和过渡： 除非设计和制造工艺明确支持，否则应避免在弯曲区域放置关键过孔或突变结构。
• 定义覆盖层开口： 确保裸露的焊盘和绝缘层边界符合制造数据和机械要求。
• 小心放置加强筋： 加强部件或连接器区域，但不要将加强筋延伸到预期弯曲的区域。
• 明确弹性周期预期： 对于动态应用，请提供预期的运动、弯曲几何形状和所需的循环寿命标准，以供工程审查。

这些是设计方面的考虑因素，而非通用的尺寸规则。可接受的弯曲半径和特征位置取决于实际的叠层结构和应用。这些参数应与加工商确认，而不是根据通用的经验法则选择。

刚柔过渡设计

刚性段与柔性段之间的过渡需要特别注意，因为材料的结构、厚度和力学性能在此处会发生变化。制造数据中应明确定义该过渡区域，包括刚性段边界、覆盖层结构、层终止位置以及加强筋边缘（如适用）。

过渡几何形状不清晰会导致工程评审过程中出现不同的解读。它还可能影响拼板、对位和检验计划。尽早识别过渡区域有助于制造商在安排生产之前评估拟建结构。

当柔性部分需要激光钻孔或严格控制过孔布局时，应同时考虑钻孔策略和材料性能。当设计方案采用激光成型互连或需要特殊的钻孔控制时，柔性PCB制造中的激光钻孔工艺要求就显得尤为重要。

8层刚挠结合PCB制造工艺及质量控制

刚挠结合制造工艺结合了多层PCB制造和柔性电路加工。具体的工艺路线取决于叠层结构、材料体系、区域层配置、过孔结构以及所需的公差。并非所有八层刚挠结合板都采用相同的工艺顺序，因此制造方案应根据已批准的设计制定，而不是根据层数来推断。

工程审查和CAM准备

生产前，制造商会审核 Gerber 或 ODB++ 数据、钻孔文件、叠层结构、制造图纸和机械信息。审核内容应包括刚性区域和柔性区域、层间过渡、覆盖层开口、加强筋、最小特征尺寸和特殊工艺要求。

设计文件与制造说明之间的任何不一致之处都应在发布制造数据之前解决。此外，还应在此阶段确认材料可用性、阻抗控制要求、检验范围，以及所要求的结构是否在工厂的合格能力范围内。

层成像、钻探和互连

根据已批准的结构，制造过程可能包括内层成像和蚀刻、多层层压、机械钻孔、激光钻孔、孔壁处理、电镀和外层图案形成。采用盲孔、埋孔或微孔的设计可能需要额外的工序和对准控制。

过孔结构应与叠层结构一同评估。即使都称为八层刚挠性PCB，传统的通孔结构和具有多层盲孔或埋孔的设计也可能需要不同的工艺路线。

层压、覆盖层和加强筋集成

刚性材料和柔性材料必须按照已批准的结构进行集成。层压条件、材料兼容性、对位精度和区域厚度要求都会影响最终的板材结构。

柔性区域可能需要铺设覆盖层并设置特定开口，而组件或连接器区域可能需要加强筋。加强筋的位置和尺寸应明确规定，因为它们会影响机械结构和后续的装配操作。

表面光洁度、轮廓加工和电气测试

所选表面处理工艺应与组件接口和装配要求相匹配。根据设计，制造流程可能还包括铣削、特殊边缘处理、电气测试和尺寸检验。

报价前应就测试要求达成一致。电气连续性和隔离性测试是常见的制造要求，而阻抗控制验证、微观截面分析、弯曲可靠性测试或特殊文档可能需要根据采购规范进行额外规划。

刚柔结合生产的质量检查

• 图层注册： 验证铜层和区域特征的对齐情况是否符合适用的公差。
• 互连完整性： 确认指定的过孔和镀层互连符合约定的要求。
• 厚度和尺寸： 检查刚性截面厚度、柔性截面厚度和关键机械尺寸。
• 覆盖层和加强筋布置： 对照制造图纸核对开口、粘合区域和加固位置。
• 电气性能： 执行必要的连通性、隔离性和规定的阻抗检查。
• 特殊验收标准： 记录所有商定的柔性循环测试、微观切片要求或其他检验程序。

如果申请文件中明确规定了柔性板的可靠性或验收要求，则应在询价单 (RFQ) 中明确列出这些要求，而不是让制造商自行推断。对于柔性板和刚柔结合板，IPC-6013 标准中关于柔性板和刚柔结合印刷电路板的要求可能与商定的鉴定和验收范围相关。应根据实际项目确认适用的修订版、等级和客户特定要求。

影响8层刚挠结合板成本和交货周期的因素有哪些？

八层刚挠结合板的成本取决于其完整的制造规格。仅基于成品板尺寸或铜层数进行比较可能会产生误导，因为外形相似的两块电路板可能具有截然不同的材料体系、过孔结构和柔性区域要求。

• Stackup 复杂度： 刚性区域和柔性区域之间不同的层结构会影响材料的制备、层压和对准。
• 材料选择： 刚性层压板、柔性覆铜材料、覆盖层和粘合系统会影响材料成本和可用性。
• 电路板尺寸和面板利用率： 外形尺寸、柔性尾部、模具余量和嵌套效率会影响每个生产面板的可用板材数量。
• 钻探和通过结构： 小孔、密集钻孔图案、盲孔或埋孔和微孔可能需要额外的处理。
• 精细线条要求： 严格的线条/间距和套准公差可能会增加工艺难度。
• 表面处理和特殊工艺： 选择性硬金、边缘电镀、背面钻孔、树脂填充和其他非标要求会增加工序。
• 检查和记录： 特殊电气测试、报告、可追溯性和可靠性鉴定可能会影响报价范围。
• 订单数量： 工程准备、工装和设置成本分摊到不同的数量上，从而影响单价。
• 交货期目标： 材料供应情况、工程审批、层压顺序和生产负荷都会影响生产进度。

为了进行准确的成本比较，请使用相同的版本、叠层结构、表面处理、测试要求和交货条款，并针对不同数量进行询价。除非报价中已反映出这些差异，否则请勿将标准刚挠结构与需要额外过孔加工的HDI刚挠设计进行比较。

为什么最低的初始报价可能并非最低的项目成本

初步报价可能基于不完整的信息。如果后续的加工图纸显示需要特殊的表面处理、额外的加强筋、不同的柔性层结构或特定的可靠性测试，供应商可能需要修改报价和交货计划。

买家应确认报价是预算价格还是经过工程审核的价格，包含哪些工序，以及模具、测试、包装和运费是否单独收费。有效的比较应评估报价范围和供应商满足约定规格的能力，而不仅仅是标价。

交货周期也应明确界定。询问生产计时何时开始，以及是否取决于完整的数据提交、工程审批、材料确认或采购订单下达。当设计需要非标材料或复杂的刚柔结合结构时，这些条件尤为重要。

8层刚挠结合PCB的DFM评审和RFQ要求

完整的询价资料包有助于制造商评估实际施工情况，并降低供应商之间因假设冲突而产生的风险。在索取报价之前，请准备以下信息。

• 制造文件： 请提供正确的 Gerber 或 ODB++ 版本以及相应的 NC 钻孔数据。
• 堆叠图： 确定八层结构、材料类型、铜重量、介电结构和厚度要求。
• 刚性区域和柔性区域： 明确定义刚性截面边界、柔性区域、层分布和过渡几何形状。
• 弯曲规格： 说明柔性元件是静态的还是动态的，所需的弯曲半径以及任何预期的循环寿命标准。
• 机械细节： 请列明电路板轮廓、关键尺寸、盖板开口、加强筋位置和连接器要求。
• 电气要求： 明确受控阻抗网络、目标值、容差和所需的电气验证。
• 通孔和钻孔细节： 确定通孔、盲孔或埋孔、微孔、成品孔尺寸以及任何填充或封盖要求。
• 表面处理和特殊工艺： 明确所需的表面处理、选择性电镀、边缘处理以及任何非标准制造步骤。
• 质量要求： 明确适用的验收标准、检验范围、测试报告和可追溯性要求。
• 商业需求： 请提供数量、预计交货日期、目的地以及任何已批准的替代材料。

在生产发布前解决制造方面的问题

在批准报价前，请确认制造商已审核叠层结构、刚柔过渡、弯曲条件、材料和特殊工艺。如果设计特征接近工艺极限或制造图纸对结构描述存在歧义，请制造商予以澄清。

面向制造的设计评审可以识别出涉及间隙、钻孔、层对位、覆盖层开口和机械边界等方面的冲突，从而避免这些问题影响生产。Highleap 的PCB DFM 评审是讨论可制造性问题的有效起点，可以在订单发布前进行探讨。

任何拟议的材料或几何形状变更，如果可能影响电气性能、机械配合或可靠性，均应获得设计所有者的批准。报价单应记录未解决的问题，并区分包含的工艺流程和任何额外费用。

购买完整PCBA时，请包含组装要求。

当项目需要元器件采购和电路板组装时，请提供物料清单 (BOM)、布局数据、组装图和测试要求，以便评估完整的制造范围。裸板制造报价通常不包含元器件、SMT 贴片组装、通孔组装或功能测试。

对于既需要电路板制造又需要元件贴装的项目，电子产品PCB组装服务可以与刚挠结合板的要求一并评估。询价单应明确所需供货范围是裸板、已组装的PCB，还是更广泛的交钥匙工程。

索取8层刚挠结合板制造报价

Highleap Electronics 为需要工程审核、多层结构规划和生产协调的 PCB 制造和组装项目提供支持。对于八层刚挠结合板 PCB，报价应基于实际的刚柔结合层布局、所选材料、弯曲要求、过孔结构、表面处理、检验范围和订单数量。

请提交制造文件、叠层图、机械外形图、数量和目标交货日期。请在询价单中注明特殊的阻抗、可靠性、测试或可追溯性要求，以便在最终报价前进行审核。

合适的八层刚挠结合解决方案应满足电气、机械和可靠性要求，同时兼顾制造的实用性。清晰的叠层结构、详尽的弯曲条件记录以及完整的询价文件有助于供应商准确评估结构，并提供反映实际项目范围的报价。
