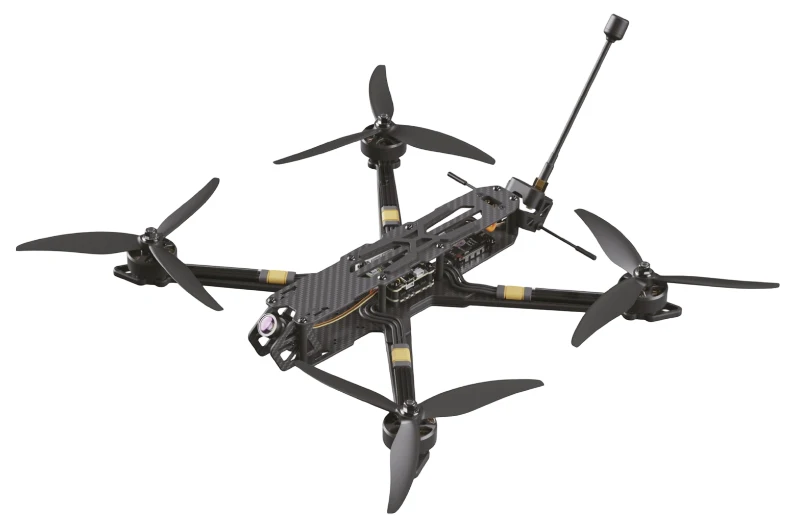

Výroba desek plošných spojů pro drony s vojenskými vlákny obranné třídy

Programy vojenských bezpilotních letounů (UAV) stanovují strop požadavků na návrh plošných spojů dronů s optickými vlákny. Desky musí odolat prostředí, s nimiž se komerční návrhy nikdy nesetkávají: provozní rozsah od -55 °C do +125 °C, vibrace do 20 g v rozsahu 20–2000 Hz, rázy 40 g při startu, solná mlha, vystavení houbám, požití písku a prachu a nadmořská výška od hladiny moře až do výše 15 000 m. Musí udržovat bezpečnou a nezjistitelnou komunikaci v elektromagnetickém prostředí, které je navrženo tak, aby znemožnilo rádiové spojení. A to vše musí dělat s disciplínou v dodavatelském řetězci, sledovatelností dokumentace a důslednými kontrolami, které vyžadují zadávání veřejných zakázek pro obranu.

Pochopení toho, co vojenské normy skutečně vyžadují – na rozdíl od toho, co se někdy předpokládá, že jejich použití znamená – je nezbytné pro každého inženýra, který navrhuje pro tuto aplikaci. Normy se specificky týkají zkušebních metod, kritérií přijetí a dokumentace. Jejich splnění není u programů s obrannými zakázkami volitelné; jejich aproximace není ekvivalentní.

Získejte cenovou nabídku na desku plošných spojů pro vojenské drony s optickými vlákny

Proč vojenské bezpilotní letouny volí optické vlákno před tvrzeným RF

Výhoda šířky pásma optického vlákna je další motivací pro některé programy: jednomódové optické vlákno o vlnové délce 1310 nm přenáší 10 Gb/s na vlákně o hmotnosti 5 g/m, ve srovnání se složitostí a hmotností RF systémů dosahujících rychlosti i 1 Gb/s přes spoje v přímé viditelnosti. U platforem nesoucích více kamer EO/IR a užitečné zatížení SAR nebo SIGINT umožňuje šířka pásma optického vlákna fúzi senzorů na pozemní stanici, kterou RF spoje nemohou podporovat.

Platné normy: Co každá z nich skutečně vyžaduje

Třída IPC 3A (přípona „A“ pro vesmírné a vojenské aplikace) přidává požadavky nad rámec třídy 3: minimálně 1 oz (35 µm) mědi na všech vrstvách včetně vnitřních vrstev, mikroskopické řezy kuponů z každého výrobního panelu a další dokumentaci, která sleduje každou desku až k její výrobní šarži.

Materiály: Substrát, měď a povrchová úprava

Standardní FR-4 (Tg 130–140 °C) není dostatečný pro provozní rozsah −55 až +125 °C požadovaný normou MIL-STD-810. Teplota skelného přechodu substrátu musí s rezervou překročit maximální provozní teplotu – FR-4 s vysokou Tg (Tg 170–175 °C, na Isola 370HR specifikace) je minimum pro většinu obranných aplikací. Polyimidový substrát (Tg 250 °C+) se volí, když je teplotní rozsah extrémní nebo když program vyžaduje shodu s testováním MIL-PRF-31032 skupiny A, které zahrnuje tepelné cyklování až do -65 °C.

Hmotnost mědi: Třída IPC 3 vyžaduje minimálně 1 oz (35 µm) na vnějších vrstvách. Vnitřní vrstvy by se měly shodovat pro dosažení tepelné rovnoměrnosti a pro zamezení rozdílného napětí CTE během teplotních cyklů. Silná měď (2 oz nebo 3 oz) se používá pro rozvodné vodiče napájení v sekcích regulátoru motoru a pro rozvod tepla pod součástkami s vysokými ztrátami.

Povrchová úprava: Standardní je bezproudové niklování imerzním zlatem (ENIG) dle IPC-4552 – 3–6 µin zlata na 120–240 µin niklu. Zlato chrání nikl před oxidací během skladování; nikl tvoří pájecí povrch. ENIG je kompatibilní s bezolovnatým i cín-olovnatým pájením (cín-olovo je stále povoleno pro vojenské aplikace třídy 3, kde ministerstvo obrany udělilo výjimku ze směrnice RoHS). Tvrdé zlato (elektrolytické, 30+ µin) se používá na okrajových konektorech, které jsou vystaveny opakovanému zasouvání. Imerzní stříbro se při dlouhodobém skladování vyhýbá kvůli riziku migrace stříbra ve vlhkém prostředí.

Pro požadavky na integritu signálu optických datových spojů s rychlostí 10 Gb/s se používají materiály s nízkými ztrátami (Megtron 6, Isola I-Tera MT40) snižují vložné ztráty u dlouhých sériových běhů. Vojenské tepelné požadavky a požadavky na integritu signálu vyžadují kombinovanou materiálovou specifikaci, která eliminuje standardní FR-4 a směřuje ke kategorii laminátů s vysokým Tg a nízkými ztrátami.

Řízení výrobního procesu

Výroba dle IPC třídy 3 vyžaduje zdokumentovanou kontrolu procesu v každém kroku. Výrobce musí prokázat procesní způsobilost (Cpk) pro registraci otvorů, tloušťku stěny pokoveného průchozího otvoru, impedanci a tloušťku povrchové úpravy. Kontrola prvního výrobku (FAI) podle AS9102 ověřuje, zda první výrobní deska odpovídá konstrukčnímu záměru před uvolněním šarže.

Kontrola pájecí pasty (SPI) po tisku, automatizovaná optická kontrola (AOI) po přetavení a rentgenová kontrola všech BGA a součástek s koncovkami zespodu jsou povinné, nikoli volitelné. Algoritmy AOI musí být vyladěny pro konkrétní desku – falešné signály nejsou přijatelná, protože generují režijní náklady na manuální kontrolu, což s sebou nese svá vlastní rizika pro kvalitu. Rentgen musí provádět vyškolení operátoři s použitím kalibrovaného zařízení; interpretace obrazu pro defekty typu hlava v polštáři (HiP) a nemokré desky (NWO) vyžaduje zkušenosti, které běžná rentgenová kontrola neposkytuje.

Mikrořezy: výrobní vzorky z každého panelu jsou příčně řezány, leštěny a zkoumány pod zvětšením. Měří se a dokumentuje tloušťka stěny pokoveného otvoru, pokrytí kolena, dielektrická tloušťka a registrace. Jakýkoli vzork, který nesplňuje kritéria přijetí IPC třídy 3, vede k tomu, že celý panel je umístěn do karantény do likvidace.

Highleap's standard IPC dodržování a zabezpečování jakosti procesy podporují produkci třídy 3 s kompletními balíčky dokumentace.

Konformní povlakování a zapouzdření

Konformní povlak je povinný pro vojenské desky pracující ve vlhkém prostředí, solné mlze a kondenzaci. Povlak zapouzdřuje pájené spoje a těla součástek, čímž zabraňuje pronikání vlhkosti, kontaminaci a úniku iontů z povrchu, které by mohly způsobit občasné poruchy.

Typy nátěrů pro obranné aplikace:

• Akryl (AR): nejsnadnější přepracovatelnost, dobrá odolnost vůči vlhkosti, omezená chemická odolnost. Vhodné pro desky v uzavřených pouzdrech.
• Polyuretan (UR): lepší chemická odolnost než akrylát, mírné obtíže s přepracováním. Běžná volba pro všeobecné vojenské aplikace.
• Silikon (SR): Nejširší teplotní rozsah (−65 až +200 °C), flexibilní, vynikající odolnost proti vibracím. Vyžadováno pro nejnáročnější tepelná prostředí. Opravy jsou obtížné – vyžaduje čištění rozpouštědly, která mohou napadat okolní materiály.
• Parylen (XY): Napařovací depozice, bez pórů, tenká (12–50 µm), vynikající pokrytí složitých geometrií. Nelze přepracovat bez specializovaného vybavení. Vybráno pro desky, u kterých se přepracování nikdy neočekává nebo není přijatelné.

Aplikace povlaku musí maskovat konektory, testovací body a součástky s tepelnými rozhraními. Kvalita maskování ovlivňuje spolehlivost: maskované oblasti, které kontaminují kontakty konektorů, způsobují přerušované spojení; nadměrně maskované oblasti zanechávají nechráněný povrch desky. U sestav s konformně povlakovaným povrchem vyžadují kritéria přijetí IPC-A-610 třídy 3 rovnoměrné pokrytí bez bublin, delaminace nebo stékání, které by mohlo zachycovat vlhkost.

Aplikace munice pro loudající se cíle

Loiteringová munice (LM) představuje vláknově naváděnou stránku rodiny vojenských bezpilotních letounů: jednorázové platformy, které létají na misi a nelze je vyzvednout. Požadavky na desky plošných spojů (PCB) pro LM se liší od opakovaně použitelných dronů ISR v několika ohledech, které ovlivňují rozhodnutí o designu a výrobě.

Model spolehlivosti pro jednu misi: deska musí fungovat správně po celou dobu mise (obvykle 30–120 minut) bez poruch. Nemusí přežít více misí ani projít životnostními testy po více než 1000 hodinách. Tím se kvalifikační strategie posouvá z životnostních testů na testování spolehlivosti pro danou misi: testování vlivů na prostředí u 100 % jednotek, funkční test před a po testování a záběh při zvýšené teplotě (obvykle 48–72 hodin při 85 °C) k eliminaci poruch v rané fázi životnosti před nasazením do provozu.

Trvanlivost při skladování: Lineární magnetické měniče (LM) lze před použitím skladovat roky. Deska plošných spojů (PCB) musí přežít skladovací prostředí (teplotní cykly v uzavřených nádobách, kolísání vlhkosti, občasné otřesy z manipulace) a poté správně fungovat při prvním zapnutí po skladování. Součástky s omezenou životností (elektrolytické kondenzátory, baterie) vyžadují pozornost věnovanou správě skladovacích podmínek a pravidelné výměně.

Pokyny pro loiteringovou munici jsou podrobně popsány v řídicí deska UAV s optickým naváděním kontext, který zahrnuje požadavky na monitorování latence příkazů, zabezpečení proti selhání a výdeje specifické pro jednorázové platformy.

Aplikace platformy taktického ISR

Opakovaně použitelné taktické platformy ISR představují nejnáročnější oblast návrhu desek plošných spojů pro vojenské drony: desky musí vydržet stovky letových hodin v celém rozsahu prostředí, udržovat si výkon i při stárnutí komponent a podporovat plánovanou údržbu včetně aktualizací firmwaru a diagnostiky.

Projektovaná životnost: Pro platformy obranných záchranných složek (ISR) je typická 500–2000 letových hodin. Deska plošných spojů (PCB) musí být navržena a kvalifikována na tuto hodnotu životnosti s odpovídajícím snížením výkonu. Klíčové mechanismy omezující životnost: únava pájeného spoje v důsledku tepelných cyklů (každý let je tepelný cyklus), opotřebení konektoru v důsledku opakovaného spojování, stárnutí kondenzátoru (elektrolytická kapacita se časem snižuje, což zvyšuje zvlnění napětí v napájecích zdrojích) a stárnutí laseru optického transceiveru (změna prahového proudu a účinnosti sklonu s provozními hodinami).

Tether infrastruktura pro opakovaně použitelné platformy – cívka PCB, elektronika pouzdra pozemní stanice, a deska optického datového spojení — musí odpovídat třídě spolehlivosti komunikační desky. Komunikační deska třídy 3 připojená k desce cívky třídy 2 vytváří slabý článek na cívce, který snižuje hodnotu investice do komunikační desky.

Palubní diagnostika: opakovaně použitelné vojenské platformy těží z vestavěné testovací funkce (BIT) – rutiny autotestů, které se provádějí při zapnutí a průběžně během provozu a hlásí stav systému údržbářským týmům. Data BIT řídí prediktivní plánování údržby, což umožňuje výměnu součástí před poruchou, nikoli po ní. Optická data DDM z transceiveru (vysílací výkon, přijímací výkon, laserové předpětí) jsou primárním vstupem BIT – trendy v těchto parametrech předpovídají stav optického vlákna a transceiveru měsíce před poruchou.

Bezpečné spouštění a design proti neoprávněné manipulaci

Obranné programy nakládající s utajovanými daty misí nebo operačními algoritmy vyžadují ochranu před neoprávněnou úpravou firmwaru, extrakcí dat a reverzním inženýrstvím. Konstrukce desky plošných spojů implementuje několik vrstev ochrany:

Zabezpečovací prvek: Vyhrazený hardwarový bezpečnostní modul (HSM) nebo důvěryhodný platformový modul (TPM) ukládá kryptografické klíče do energeticky nezávislé paměti s ochranou proti neoprávněné manipulaci. Klíče se generují v zařízení a nikdy se nepřenášejí v prostém textu. Bezpečnostní prvek provádí ověřovací operace a odvozování klíčů, aniž by se materiál klíčů dostal do paměťového prostoru hlavního procesoru.

Ověřený bootovací řetězec: Bootovací ROM (v mask ROM, nemodifikovatelná) ověřuje podpis bootloaderu prvního stupně pomocí veřejného klíče uloženého v zabezpečeném prvku. Bootloader prvního stupně ověřuje bootloader druhého stupně; druhý stupeň ověřuje firmware aplikace. Jakékoli přerušení řetězce zastaví bootování a spustí reakci na neoprávněnou manipulaci. To zabraňuje útočníkovi, který by mohl modifikovat flash paměť, ve spuštění neoprávněného kódu.

Nulování při detekci neoprávněné manipulace: Fyzické senzory neoprávněné manipulace (akcelerometr pro detekci pádu/nárazu, světelný senzor pro otevření pouzdra, monitor napětí pro manipulaci s napájením) se připojují k vstupu pro neoprávněnou manipulaci zabezpečovacího prvku. V případě neoprávněné manipulace zabezpečovací prvek přepíše kryptografické klíče nulami – operace je dokončena během mikrosekund, rychleji než jakýkoli praktický útok zaměřený na extrakci klíčů.

Síťka proti neoprávněné manipulaci: Jemné vodivé stopy jsou vedeny na vnitřních vrstvách desky plošných spojů ve vzoru, který obklopuje citlivé součástky. Jakékoli vrtání nebo delaminace s cílem získat přístup ke součástkám pod sítí přeruší stopu, což je detekováno jako porucha kontinuity, která spouští nulování. Síťový vzor musí být vedený tak, aby se zabránilo rekonstrukci z delaminace vrstvu po vrstvě.

Ochranné nátěry: Epoxidové zalévání nebo vysokotvrdý konformní nátěr na citlivých oblastech součástek ztěžuje fyzický přístup broušením nebo leštěním a je destruktivnější – jakýkoli útok, který úspěšně dosáhne křemíku, poškozuje napadené součástky.

Dodavatelský řetězec a prevence padělání

Padělané elektronické součástky představují zdokumentovanou hrozbu pro obranné programy – v dodavatelských řetězcích obrany byly nalezeny komerční součástky s vyšším stupněm kontroly, přeznačené na vojenské, recyklované součástky z vyřazených desek i zcela vyrobené díly. Důsledky sahají od předčasných selhání v terénu až po úmyslné hardwarové trojské koně v součástkách vyrobených protivníkem.

Norma SAE AS6171 poskytuje testovací metody pro detekci podezřelých/padělaných součástek. Klíčové metody: rentgenová fluorescence (XRF) pro ověření složení slitiny vývodového rámu, skenovací elektronová mikroskopie (SEM) pro povrchové značení a topologii čipu, elektrická charakterizace oproti limitům původního datového listu a dekapsulace pro vizuální kontrolu čipu. Ne každá součástka na každé desce vyžaduje tuto úroveň screeningu – screening založený na riziku se zaměřuje na integrované obvody s vysokou hustotou, součástky s vojenským značením a součástky pocházející mimo franšízovou distribuční síť.

Shoda s DFARS (Dodatek k federálnímu nařízení o obranných akvizicích): Dodavatelé amerického obranného průmyslu musí získávat elektronické součástky pouze od výrobců originálního vybavení (OEM), autorizovaných distributorů nebo nezávislých distributorů, kteří splňují požadavky proti padělání AS6081. Podle DFARS 252.246-7008 se jedná o smluvní požadavek, nikoli o doporučení.

Sledovatelnost součástek: každá součástka na obranné desce by měla být sledovatelná podle datového kódu, čísla šarže a zdroje. To umožňuje cílené stažení z trhu a kontrolu, pokud je v dodavatelském řetězci po dodání desek identifikována padělaná šarže. Data o sledovatelnosti se zaznamenávají při montáži a ukládají se v systému správy konfigurace, který je propojen se sériovým číslem každé desky.

Zkoušky environmentální kvalifikace

Zkušební metody MIL-STD-810H relevantní pro palubní desky plošných spojů dronů s optickými vlákny:

Metoda 501.7 (Vysoká teplota): Provozní test při +71 °C (horní limit pro letadlo), skladovací test při +85 °C. Optický transceiver musí splňovat specifikaci BER při extrémních teplotách – prahový proud laseru a účinnost sklonu závisí na teplotě a napájecí zdroj desky musí tuto skutečnost kompenzovat.

Metoda 502.7 (nízká teplota): Provozní při −40 °C, skladovací při −55 °C. Studený start vyžaduje pozornost: elektrolytické kondenzátory mají při nízkých teplotách zvýšené ESR; krystalové oscilátory se nemusí spolehlivě spustit pod −40 °C bez topných těles; konformní povlaky mohou při příliš silném nanesení praskat.

Metoda 514.8 (Vibrace): Profil náhodných vibrací odpovídající provoznímu prostředí platformy. U bezpilotních letadel (UAV) zahrnuje relevantní profil vibrace vyvolané pohonem (harmonické složky rotoru, vibrace motoru) a turbulenci. Primárním problémem je spolehlivost pájených spojů – pouzdra BGA a QFP vystavená vibrační únavě – což vyžaduje dostatečné podplnění pro velké BGA a vhodný návrh půdorysu pro rozložení vibračního namáhání.

Metoda 516.8 (Šok): Půlsinusové rázové impulsy při 40 g, trvání 11 ms (funkční ráz) a pilovité rázy 75 g (nebezpečí nárazu). Konektory, krystaly a induktory jsou nejzranitelnějšími součástmi vůči rázům. Rozteče montážních distančních otvorů na desce musí být navrženy tak, aby se zabránilo rezonanci při frekvencích rázových impulsů.

Kvalifikační testování se provádí na vývojových jednotkách (EDU) před uvolněním návrhu. Výrobní šarže se ověřují přejímacími testy vzorků dle úrovně kontroly smlouvy (obvykle S-2 dle MIL-STD-1916 nebo ekvivalentní).

Nejčastější dotazy

Vyžaduje každý vojenský dron optickou komunikaci?
Ne. Mnoho vojenských dronů pracuje se zesílenými rádiovými (RF) spoji – s frekvenčním přeskakováním, rozprostřeným spektrem a rušením odolnými průběhy. Optické vlákno je vybíráno pro specifické provozní požadavky: nulové RF emise pro LPD/LPI, absolutní odolnost proti rušení nebo šířka pásma přesahující praktické RF možnosti. Rozhodnutí se provádí na základě dokumentu s komunikačními požadavky platformy, nikoli na základě obecné preference optického vlákna před rádiovým spojením.

Mohou být komerční optické desky pro drony upraveny pro vojenské použití?
Komerční desky mohou sloužit jako ověřovací materiál pro prototypování a validaci konceptu. Nemohou nahradit konstrukce vojenské úrovně ve výrobních programech. Rozdíly nejsou kosmetické – materiál Tg, tloušťka mědi, pokovování průchodů, zpracování montáže, screening součástek a sledovatelnost dokumentace se mezi komerční a vojenskou výrobou podstatně liší. Pokus o úspěšné absolvování vojenských kvalifikačních zkoušek pro komerční desky obvykle vede k neúspěchu při environmentálním screeningu.

Jaká je dodací lhůta pro výrobu desek plošných spojů vojenské úrovně?
Výroba dle IPC třídy 3 splňující normu MIL-PRF-31032 obvykle trvá 4–8 týdnů, ve srovnání s 1–2 týdny pro komerční třídu 2. Dodatečná doba odráží testování kupónů, mikrořezy a přípravu dokumentace, které se v komerční výrobě neprovádějí. Programy s agresivními časovými harmonogramy by měly tuto dodací lhůtu počítat od zahájení výroby, nikoli od udělení zakázky.

Jak Highleap podporuje obranné programy?
Highleap poskytuje výroba obranné třídy s procesními kontrolami IPC třídy 3 a montáž dle standardů IPC-A-610 třídy 3. K dispozici je kompletní dokumentace sledovatelnosti, řízená impedance s ověřením TDR, konformní povrchová úprava a podpora při výběru součástek. Naše vojenské desky plošných spojů schopnosti pokrývají požadavky na výrobu a montáž popsané v tomto článku.
