Fabrication de circuits imprimés AD350A pour la 5G et le Wi-Fi
Pour les cartes AD350A, la revue de fabrication doit relier les couches RF aux sections numériques et d'alimentation de l'empilement final. Cette page met donc l'accent sur la construction hybride, la définition d'impédance, le repérage, la géométrie critique RF et les données d'entrée du devis, plutôt que de répéter un aperçu des propriétés des matériaux. Une comparaison avec la fabrication de l'AD300D, autre architecture RF, nécessite les données réelles sur les matériaux et la structure des couches avant toute validation.

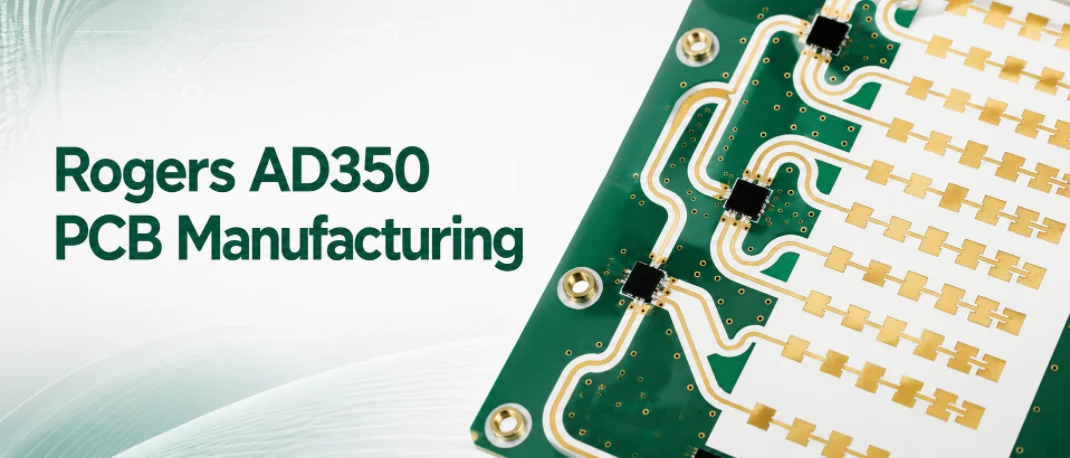

Figure 1. Fabrication du circuit imprimé Rogers AD350A
La fabrication de circuits imprimés AD350A pour les cartes 5G et Wi-Fi bénéficie d'une approche intégrée de la couche RF et de l'empilage de production, considérés comme un système unique et contrôlé. La conception doit identifier les épaisseurs diélectriques et les interfaces cuivre responsables du budget RF avant l'entrée de la carte dans le processus FAO. La fabrication de circuits imprimés AD350A de Rogers est utilisée pour les cartes RF commerciales exigeant des performances de classe Dk 3.5, une fabrication pratique et un rendement d'assemblage stable. L'AD350A est couramment privilégiée pour les équipements RF inférieurs à 6 GHz, les cartes RF Wi-Fi, les antennes, les filtres et les assemblages micro-ondes à coût maîtrisé. Highleap Electronics examine les exigences relatives au stratifié, au cuivre, à l'empilage, à la finition, aux zones de connecteurs et à l'assemblage du circuit imprimé avant la mise en production.
Table des Matières
- Quand l'AD350A est le matériau de circuit imprimé approprié
- L'AD350A est un choix judicieux en termes de rapport coût-rendement pour les cartes RF commerciales.
- Propriétés des matériaux qui affectent la production
- Analyse DFM et Stackup avant de soumettre une offre
- Contrôles du processus de fabrication
- Dossier de demande de prix et documents de production
Matériel concerné : Cette page décrit la fabrication de circuits imprimés à partir du matériau Rogers spécifié. Highleap Electronics assure la fabrication des cartes finies et des assemblages de circuits imprimés (PCBA) ; la fabrication de stratifiés et la vente de matériaux ne font pas partie de nos services.
Quand l'AD350A est le matériau de circuit imprimé approprié
Le contrôleur AD350A est utilisé pour les cartes RF commerciales nécessitant une maîtrise des coûts, des performances stables de classe Dk 3.5 et une production en série fiable. Il convient aux équipements 5G sub-6 GHz, aux cartes RF Wi-Fi, aux antennes, aux filtres, aux passerelles et aux produits sans fil industriels où la conception doit optimiser le comportement RF tout en garantissant un rendement de fabrication et d'assemblage optimal.
Le choix du matériau relève généralement autant de la production que des spécifications RF. L'empilement doit respecter l'impédance cible sans compromettre la largeur des pistes, la finition de surface doit permettre le soudage des connecteurs et du blindage, et le procédé sélectionné doit être suffisamment stable pour permettre des commandes répétées après validation du prototype. Si le RO3035 est une autre option, les exigences relatives aux cartes micro-ondes RO3035 doivent être évaluées selon les mêmes critères d'acceptation électriques et mécaniques.
L'AD350A est un choix judicieux en termes de rapport coût-rendement pour les cartes RF commerciales.
L'AD350A ne doit pas être considéré comme un stratifié micro-ondes hautes performances. Son intérêt réside dans les applications RF commerciales où l'acheteur exige un comportement RF stable, une géométrie adaptée à la fabrication et une maîtrise des coûts de production. Par conséquent, l'analyse du devis doit impérativement inclure les détails RF et d'assemblage, notamment pour les produits 5G sub-6 GHz, Wi-Fi, antennes, passerelles ou cartes sans fil industrielles.
Le principal enjeu est l'équilibre entre coût et rendement. Highleap vérifie si l'empilement permet d'atteindre l'impédance cible sans compromettre inutilement la largeur des pistes, si la finition choisie est compatible avec le soudage des connecteurs, si les blindages RF ou les pastilles thermiques influent sur le rendement d'assemblage, et si la conception peut passer du prototype à la production en série sans modification de matériau ni de procédé. Si un empilement moins coûteux engendre des largeurs de pistes réduites, un accès difficile au soudage ou une alimentation instable, les économies de matériau apparentes peuvent disparaître en production.
Une demande de devis pour un AD350A doit distinguer les exigences RF indispensables des options. La plage de fréquences, la tolérance d'impédance, le type de connecteur, la finition de surface, le dégagement du vernis épargne, le côté d'assemblage, la quantité de panneaux et la demande annuelle sont autant d'éléments qui influencent le choix du procédé le plus adapté. Pour les produits commerciaux, le meilleur résultat n'est généralement pas obtenu par le procédé le plus sophistiqué, mais par celui qui permet d'atteindre les exigences RF avec un rendement stable.
- Utilisez l'AD350A lorsque le produit nécessite des performances RF commerciales avec un contrôle des coûts de fabrication.
- Examiner conjointement l'empilement RF et l'accès à l'assemblage afin que les zones de connecteurs et de blindage ne créent pas de problèmes de rendement.
- Confirmer simultanément les exigences du prototype et de la production afin d'éviter des modifications ultérieures des matériaux ou des procédés.
Propriétés RF de l'AD350A importantes dans la production de circuits imprimés commerciaux
| Produit | Signification de la fabrication |
|---|---|
| Matériel de classe Dk 3.5 | Prend en charge les configurations RF compactes sans l'extrême sensibilité aux détails des stratifiés à très haute constante diélectrique. |
| ajustement RF commercial | Solution idéale lorsque le coût, la facilité de fabrication et la stabilité RF doivent être équilibrés. |
| Cuivre et finition | La géométrie du conducteur fini et la finition de la soudure influent sur les pertes, la qualité du lancement et le rendement d'assemblage. |
| planification de l'assemblage | Les connecteurs RF, les blindages, les coussinets thermiques et les points de test doivent être vérifiés lors de la fabrication. |
Analyse DFM et Stackup avant de soumettre une offre
Un devis fiable repose sur le dossier Gerber complet, les fichiers de perçage, la netlist, le schéma d'implantation de la carte, le schéma d'empilage, les spécifications des matériaux, la masse de cuivre, la finition de surface, les indications relatives au vernis épargne, les valeurs cibles d'impédance et toutes les exigences d'assemblage. Highleap vérifie la faisabilité de la fabrication avant de lancer l'outillage.
| Article DFM | Que vérifier |
|---|---|
| Rendement du panneau | Équilibrer la géométrie RF avec les limites pratiques de piste/espacement, de routage et de masque de soudure. |
| Zones de connexion | Vérifier la géométrie de lancement, le plaquage, la finition et le renforcement mécanique si nécessaire. |
| Production en série | Assemblage des verrous, format des panneaux, plan d'inspection, emballage et contrôles des commandes répétées. |
Contrôles du processus de fabrication
Le processus de fabrication doit être sélectionné avant la mise en production des matériaux. Les contrôles habituels comprennent la vérification des matériaux, l'inspection des couches internes, le contrôle de la stratification, la qualité du perçage, la préparation des parois des trous, le cuivrage, le repérage du vernis épargne, l'état de surface, la précision du routage, les tests électriques et l'inspection finale. Highleap examine l'empilement final, les structures d'impédance, les transitions de vias et la géométrie du cuivre avant la fabrication. Pour les lots de production, le plan d'inspection peut combiner les contrôles standard des circuits imprimés avec une vérification d'impédance contrôlée lorsque cela est spécifié sur le plan. Les valeurs exactes des propriétés des matériaux doivent être vérifiées par rapport à la documentation du fournisseur pour la nuance et la construction spécifiées.
Pour les productions commerciales récurrentes, il est essentiel de maintenir la stabilité de l'empilage, de la construction en cuivre, de la panélisation, de la méthode de test RF et du processus d'assemblage des cartes électroniques (PCBA) approuvés. Toute modification apportée aux zones de connecteurs, aux blindages, aux pastilles thermiques ou aux ouvertures du vernis épargne doit être considérée comme un changement de production, car elle peut altérer le comportement RF et le rendement d'assemblage.
Dossier de demande de prix et documents de production
L'AD350A convient aux antennes commerciales, aux équipements 5G sub-6 GHz, aux cartes RF Wi-Fi 6/7, aux commandes RF industrielles, aux filtres, aux coupleurs et aux modules de communication qui nécessitent une production stable à un coût raisonnable.
Veuillez envoyer les fichiers Gerber, les données de perçage, l'empilement, l'épaisseur de l'AD350A, le poids du cuivre, la finition, le tableau d'impédance, les détails du connecteur, la nomenclature et le centroïde si un assemblage est nécessaire, la quantité de prototypes, la quantité de production et les prévisions annuelles.
Pour les fabrications commerciales de l'AD350A, les preuves de production utiles comprennent les coupons ou rapports d'impédance (le cas échéant), le contrôle du premier article, les résultats des tests électriques, les rapports de finition de surface et les rapports d'inspection des cartes électroniques. Le dossier de rapports doit correspondre au plan validé, sans ajout de certificats génériques sans incidence sur l'acceptation. Pour obtenir un devis, veuillez indiquer la bande RF, l'architecture des couches, la taille de la carte, la quantité de cuivre, les cibles d'impédance, la quantité et le périmètre d'assemblage. Ces informations permettent de différencier une carte RF simple d'une carte nécessitant un contrôle de processus plus strict ou des tests supplémentaires.
