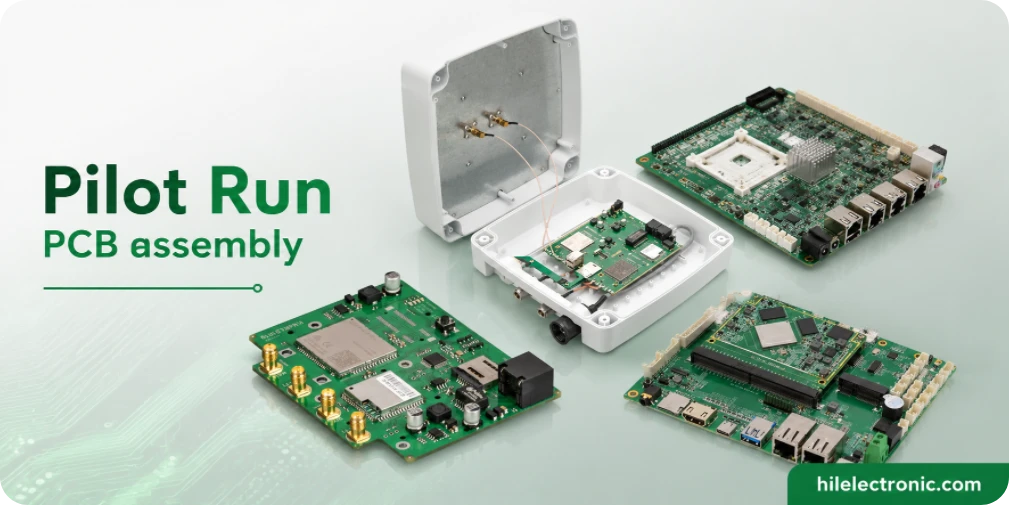

Assemblage pilote de circuits imprimés pour la validation de la production

L' assemblage pilote d'un circuit imprimé est la dernière occasion d'évaluer les risques liés à la production avant le lancement d'une commande en volume. Les prototypes permettent de valider un concept de conception. Un pilote, quant à lui, prouve que la même carte peut être fabriquée de manière répétée, à un rythme réaliste, avec les matériaux, l'outillage et les méthodes de test prévus pour la production en série. Cet article décrit l'approche de Highleap Electronics en matière de production pilote : les éléments à valider, la détermination de la quantité, les preuves à fournir et les critères de validation à signer avant le lancement de la production en masse.

1. Ce qu'un essai pilote d'assemblage de circuit imprimé doit valider

L'objectif d'un projet pilote n'est pas de démontrer la faisabilité de l'assemblage d'un tableau de bord — cela a déjà été fait lors du prototypage. Le projet pilote doit valider quatre catégories de risques distinctes, et chaque catégorie nécessite des preuves spécifiques.

Risque lié à la conception du produit. Le projet pilote confirme que la conception validée se comporte comme prévu dans des conditions d'assemblage réelles, et non sur des prototypes réalisés manuellement. Les empreintes fonctionnelles à la pince peuvent présenter des défauts lors d'un placement automatisé. Le comportement thermique, satisfaisant sur un prototype de laboratoire, peut être altéré une fois la carte fabriquée avec l'épaisseur et la structure de cuivre appropriées.

Risque lié à la fabrication des circuits imprimés. Les cartes nues utilisées pour le projet pilote doivent provenir du même fabricant et présenter la même structure, le même empilement et les mêmes spécifications de matériaux que ceux prévus pour la production en série. Si des cartes prototypes ont été fabriquées rapidement sur un substrat FR-4 générique et que le plan de production en série exige une impédance contrôlée sur un stratifié spécifique, il s'agit de deux produits différents du point de vue de la fabrication.

Risque lié au processus d'assemblage. La conception des pochoirs, la pâte à braser, le profil de refusion, le programme de placement, la séquence THT et les règles de retouche doivent tous être testés en phase pilote. Des défauts survenant une fois sur trois cartes prototypes peuvent se produire dix fois sur trente cartes pilotes ; un taux imperceptible en phase de prototypage, mais rédhibitoire en production de masse.

Risques liés aux tests et à la préparation à la production. Les seuils d'inspection optique automatisée (AOI), la couverture par rayons X, les scripts de test par sonde mobile ou par contrôle d'intrusion , les limites des tests fonctionnels et les procédures de programmation doivent tous être validés sur des cartes pilotes en conditions de production. Un programme de test qui détecte tous les défauts sur 5 cartes sélectionnées manuellement peut générer un nombre excessif de faux positifs ou passer à côté de défauts réels à un rythme de production élevé.

Un projet pilote qui ne produit que des unités fonctionnelles, sans fournir de preuves pour ces quatre catégories, n'a pas atteint son objectif.

2. Combien d'unités faut-il construire lors d'un essai pilote ?

Il n'existe pas de quantité pilote unique applicable à tous les projets. Toute personne proposant une quantité pilote propose une prestation de services, et non un plan de validation. La quantité pilote appropriée dépend du projet lui-même.

Le nombre d'échantillons pilotes doit également tenir compte des rebuts prévus. Si une carte présente un risque connu de fabrication ou d'assemblage en phase pilote, l'objectif d'échantillons fonctionnels doit être atteint après une perte acceptable. Les valeurs indiquées ici sont indicatives et ne constituent pas un minimum obligatoire pour Highleap ; la quantité finale est confirmée lors de la planification du projet pilote en fonction du périmètre des tests et des besoins en échantillons destructifs.

3. Contrôles des matériaux et des composants pour la construction pilote

Un projet pilote n'est représentatif du volume que si les matériaux utilisés sont représentatifs du volume. C'est la raison la plus fréquente pour laquelle un projet pilote « réussi » est suivi d'un lancement de production instable.

• Matériau et finition du circuit imprimé figés. Les cartes nues doivent respecter la structure de production prévue, la qualité du stratifié, l'épaisseur du cuivre et la finition de surface. Remplacer l'ENIG par du HASL « uniquement pour le pilote » invalide la plupart des données d'assemblage.
• Sources de composants approuvées uniquement. Chaque élément de la liste de composants doit provenir de la liste de fournisseurs autorisée (AVL) qui sera utilisée pour la production en série. Les substitutions inacceptables en production ne le sont pas non plus dans un projet pilote destiné à valider la production.
• Remplacements temporaires signalés et quantifiés. Si une pièce essentielle a un long délai de livraison et qu'un substitut doit être utilisé pour respecter le calendrier du projet pilote, ce substitut est documenté et ses risques sont signalés ; il ne s'agit pas d'une décision que l'assembleur prend en silence.
• Les pièces à délai de livraison court et long sont identifiées en amont. Tout composant dont le délai de livraison approche ou dépasse la période du projet pilote est soit précommandé, soit considéré comme un risque pour le planning avant le début du projet pilote, conformément à la procédure standard. sourcing de composants examiner.
• MSL et état de l'emballage contrôlés. Les produits sensibles à l'humidité sont cuits, ensachés et stockés selon les mêmes normes que la production en série. Les essais pilotes qui négligent la manipulation des produits sensibles à l'humidité peuvent engendrer des défauts de fabrication qui n'apparaîtraient pas en production de masse.
• Exposition à plusieurs lots constatée. Si des pièces pilotes arrivent avec des lots ou des codes de date différents, cela doit être consigné, car la production en série peut présenter une composition de lots plus ou moins large et le comportement peut différer.

Le principe sous-jacent est qu'un pilote construit à partir de matériaux de qualité prototype est un prototype comportant davantage d'unités — et non une validation de préproduction.

4. Validation du processus d'assemblage lors de l'essai pilote

Le projet pilote consiste à tester de bout en bout le processus d'assemblage prévu, et à générer à chaque étape les données justifiant le passage à la production en série. Le dossier d'enregistrement comprend généralement :

• Conception et collage du pochoir : Stratégie d'ouverture pour les pastilles thermiques QFN, les circuits intégrés à pas fin et les petits composants passifs ; paramètres de l'alliage de pâte, du stockage et de l'imprimante
• Placement: Plan de distribution, sélection des buses, apprentissage de la vision et toute pièce nécessitant une intervention manuelle de la vision industrielle
• Profil de refusion : mesuré sur un échantillon instrumenté, et non pas simplement réglé selon les paramètres par défaut du fabricant de pâte — enregistrement des temps de trempage, de pic et de maintien au-dessus du liquide
• Comportement de refusion double face : Le cas échéant, preuve que le deuxième passage ne perturbe pas les articulations du premier passage
• Assemblage traversant : Paramètres de soudure sélective ou à la vague, instructions de soudage manuel et séquence relative au CMS
• Soudage sélectif et manuel : pour les connecteurs et les composants thermosensibles non compatibles avec le refusion, avec références de montage
• Nettoyage: si les résidus de flux ne sont pas compatibles avec les exigences fonctionnelles ou de fiabilité, les paramètres de nettoyage et la qualité de l'eau de rinçage
• Revêtement conforme ou enrobage : masquage, épaisseur et conditions de polymérisation lorsque le produit l'exige
• Étiquetage et sérialisation : format d'étiquette, emplacement, lisibilité du code-barres et entrée dans la base de données de traçabilité
• Paquet: Supports conformes aux normes ESD, protection contre l'humidité là où nécessaire et orientation sécuritaire pour l'expédition

Chaque élément doit être accompagné d'une instruction de travail, d'un relevé de mesures ou d'une photographie, et intégré au dossier de la construction pilote. Cet ensemble de documents permet de reproduire le processus à grande échelle, indépendamment des opérateurs ayant réalisé le projet pilote.

5. Couverture des inspections, de la programmation et des tests fonctionnels

Le projet pilote est le point où le parcours d'inspection et de test est évalué, non seulement pour ce qu'il détecte sur les cartes, mais aussi pour la qualité de la couverture elle-même.

L'inspection optique automatisée (AOI) doit être effectuée sur chaque carte pilote, le programme étant optimisé pendant la phase pilote plutôt que de conserver les paramètres par défaut. Le taux de fausses alarmes est suivi afin d'éviter que la production en série ne soit submergée par les vérifications des opérateurs. La couverture radiographique est définie par type de composant : chaque joint BGA, QFN et LGA de la carte pilote doit être inspecté afin de connaître les défauts et les pontages avant le lancement de la production en série. L'inspection du premier article au début de la phase pilote sert de référence pour la comparaison avec chaque carte ultérieure. La programmation est vérifiée avec l'image, les options du dispositif et les contrôles post-programmation spécifiques qui seront exécutés en production. Le choix entre l'inspection par sonde mobile et l'inspection par circuit imprimé (ICT) dépend de la quantité et de la disponibilité du dispositif ; l'inspection par sonde mobile est généralement utilisée pendant la phase pilote, lorsque le dispositif ICT est encore en cours de développement. Les tests fonctionnels évaluent l'utilisation réelle du produit par rapport à des limites de réussite et d'échec mesurables (voir l' approche des tests fonctionnels) . L'ajustement mécanique avec le boîtier prévu est vérifié sur au moins un sous-ensemble d'unités pilotes. Si le client effectue un test d'acceptation distinct, celui-ci est planifié pendant la phase pilote, et non après l'engagement de production en série.

Trois distinctions devraient être claires à la fin du pilote :

• Quels tests existent pour détecter les défauts de fabrication (AOI, rayons X, ICT) ? Ces tests ont une incidence sur le volume.
• Quels tests confirment le bon fonctionnement du produit (FCT, vérification de la programmation) ? Ces tests sont également pris en compte lors du contrôle qualité.
• Quels tests ont été réalisés uniquement à des fins de validation pilote (analyse destructive, échantillons de fiabilité, tests de conformité) ? Ces tests n’ont pas besoin d’être répétés sur chaque unité de production, mais doivent être finalisés avant la mise en production.

6. Critères de sortie avant la production de masse

Les critères de sortie sont les conditions qui doivent être remplies pour que le projet pilote soit clos et que la production en série soit autorisée. Ils doivent être définis avant le lancement du projet pilote et non négociés a posteriori sur la base des résultats obtenus.

Les critères de sortie définis seulement après la publication des résultats du projet pilote sont sources de désaccords quant à son périmètre. Les figer dès le départ transforme les résultats du projet pilote en une décision claire d'acceptation ou d'abandon.

7. Soumettre un ensemble d'assemblage de circuit imprimé pour essai pilote

Highleap Electronics réalise ses prototypes au sein du même circuit de production que celui utilisé pour la production en série : même ligne SMT , même canal d’approvisionnement, même cellule de test. Cette continuité est essentielle à la pertinence des données issues des prototypes : il ne s’agit pas d’un prototype de laboratoire nécessitant une nouvelle qualification pour la production en série. Les modifications de version, les retours d’ingénierie et les ajustements de processus sont gérés via le système de gestion des modifications standard, garantissant ainsi une transparence totale entre les prototypes et la production en série.

Pour ouvrir une évaluation pilote, veuillez fournir :

• Quantité cible du projet pilote et justification (échantillons de validation, test destructif, essai de marché)
• Prévisions de volume annuel
• Révision actuelle du circuit imprimé et de la nomenclature
• Gerber, perçage et empilage — ou l'équivalent package de fichiers d'assemblage
• Nomenclature des produits avec les MPN, les alternatives approuvées et le marquage DNP
• Dessin d'assemblage et notes sur les procédés spéciaux
• Plan de test couvrant la sonde volante/ICT, le FCT et le périmètre de programmation
• Problèmes non résolus connus hérités du prototype
• Date cible d'achèvement du projet pilote et date prévue de début de production
• Que l'approvisionnement en composants soit clé en main, en consignation ou hybride
